Схема подключения оптического датчика: PNP, NPN и ПЛК

Схема подключения оптического (фотоэлектрического) датчика зависит от напряжения питания, числа проводов, типа выходного каскада и конструкции. Для распространенных трехпроводных датчиков постоянного тока применяют схемы PNP и NPN. Четырехпроводные модели могут иметь два выхода, а барьерные системы – раздельные излучатель и приемник.

При подключении к ПЛК необходимо учитывать схему общей точки COM, уровни напряжения, входной ток и допустимую нагрузку выхода. Алгоритм: определить модель → проверить питание и выход → выбрать схему → подключить нагрузку или вход ПЛК → проверить переключение.

Что проверить перед подключением оптического датчика

До монтажа проверьте маркировку и документацию конкретной модели:

• Напряжение и тип питания – постоянное или переменное, допустимый диапазон и полярность.
• Количество проводов и назначение каждого вывода или контакта разъема.
• Тип выхода – PNP, NPN, релейный или иной; наличие защиты и допустимый ток нагрузки.
• Функцию NO/NC и режим Light-ON/Dark-ON; таблицу состояний выхода.
• Электрические характеристики входа ПЛК: пороги включения, входной ток, COM и схему входной группы.
• Для барьерной пары – схемы питания излучателя и приемника, наличие дополнительных управляющих контактов.

Цветовая маркировка и номера контактов зависят от модели: даже привычные цвета нельзя считать универсальными. Электрические соединения изменяют только при отключенном питании; до испытания исключают непреднамеренный пуск исполнительных механизмов.

Схемы подключения оптических датчиков по количеству проводов

Подключение двухпроводного оптического датчика

Некоторые двухпроводные датчики включаются последовательно с нагрузкой: источник питания → датчик → нагрузка → обратная цепь источника. Полярность, порядок включения и возможность работы на AC/DC определяются документацией. Не всякое двухпроводное устройство имеет одинаковую схему.

В выключенном состоянии возможен ток утечки через нагрузку, а во включенном – остаточное падение напряжения на датчике. Поэтому вход ПЛК может ошибочно воспринимать сигнал как активный либо не получать достаточное напряжение.

Проверяют ток утечки, остаточное напряжение, минимальный ток нагрузки и пороги входного модуля; при несовместимости подбирают другое исполнение или согласующее устройство по документации.

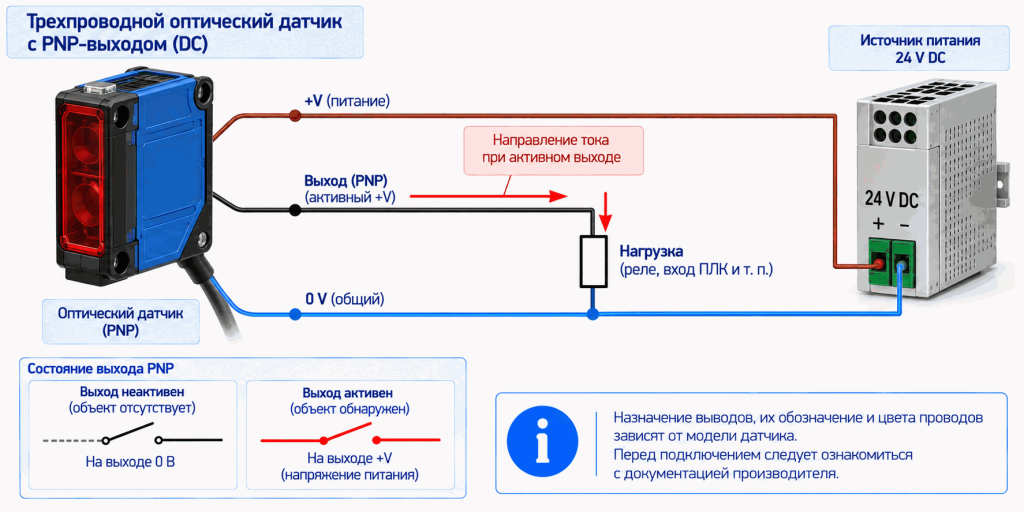

Подключение трехпроводного оптического датчика

У типового трехпроводного DC-датчика два вывода предназначены для питания (+U и 0 В), третий – сигнальный. PNP-выход в активном состоянии подает ток в нагрузку, NPN-выход принимает ток нагрузки к 0 В. Путь тока определяет подключение, а состояние обнаружения зависит от NO/NC и Light-ON/Dark-ON. Конкретные выводы устанавливают по схеме производителя.

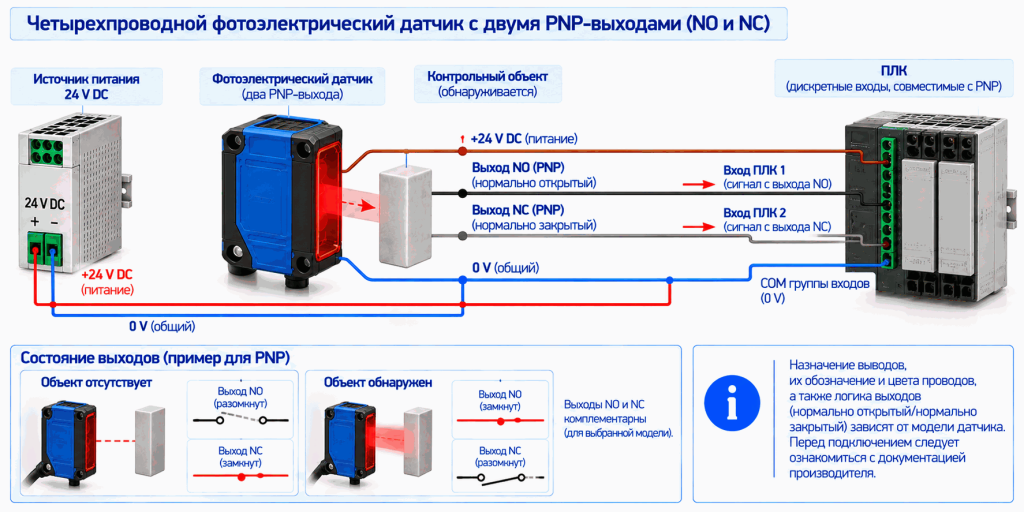

Подключение четырехпроводного оптического датчика

Четырехпроводное исполнение может иметь два вывода питания и два дискретных выхода. Типовой пример – два комплементарных PNP-выхода NO и NC, каждый подключен к отдельному совместимому входу ПЛК. Для такой схемы COM входной группы соединяют с 0 В, если это предписано производителем модуля.

1. При отключенном питании соедините +U и 0 В датчика с соответствующими полюсами источника.
2. Выход NO подключите к одному дискретному входу ПЛК, выход NC – к другому.
3. Подключите COM входной группы в соответствии со схемой для PNP-выходов.
4. Подайте питание, проверьте состояния обоих входов при отсутствии и появлении объекта.
5. Для двух NPN-выходов используйте совместимые входы с путем тока от +U через вход к выходу датчика.

В данном примере состояния NO и NC противоположны. Но четвертый провод может предназначаться для Teach-in, выбора режима или другой функции; два выхода также не обязательно комплементарны. Неиспользуемый провод изолируют по инструкции. Назначение контактов не определяют только по цвету кабеля.

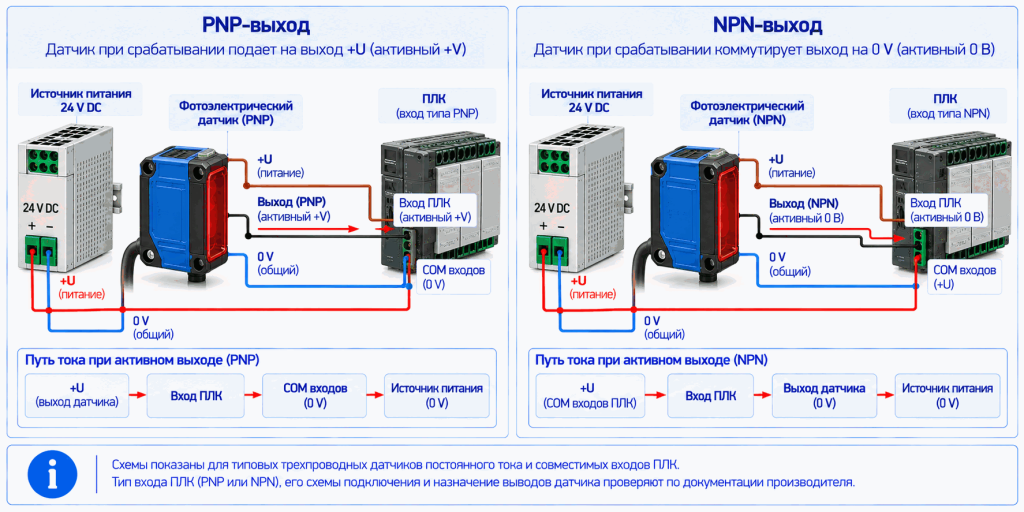

Подключение оптического датчика PNP и NPN

Обозначения «вход с общим плюсом/минусом», «sourcing/sinking» могут использоваться по-разному для датчика и входного модуля. Поэтому ориентироваться нужно на электрическую схему, а не только на термин.

Схема подключения оптического датчика PNP

При активном PNP-выходе ток проходит от +U через выходной каскад датчика и нагрузку к 0 В. Подключите питание датчика по документации, нагрузку – между выходом и 0 В. Для ПЛК выберите вход, обеспечивающий путь тока к 0 В; COM типовой группы соединяется с 0 В. Учитывайте максимально допустимый ток выхода и параметры входа.

Условная электрическая цепь при активном выходе: +U → PNP-ключ датчика → OUT → нагрузка (или вход ПЛК) → 0 В. Это функциональная схема, не распиновка.

При активном PNP-выходе оптический датчик подает положительный потенциал на подключенную нагрузку.

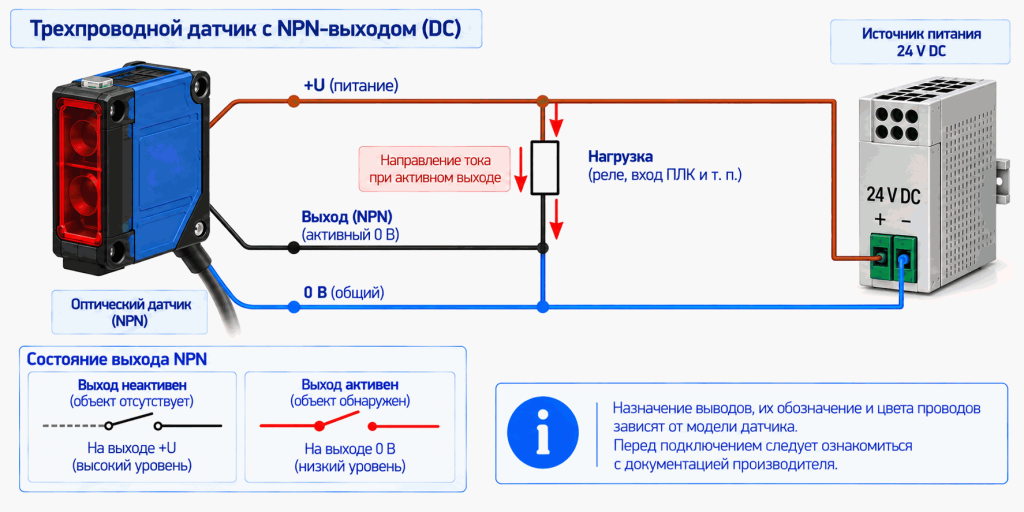

Схема подключения оптического датчика NPN

При активном NPN-выходе ток проходит от +U через нагрузку и выходной каскад датчика к 0 В. Нагрузку подключают между +U и OUT; для ПЛК необходим вход, обеспечивающий ток от положительного потенциала к выходу датчика. COM типовой группы соединяют с +U по документации.

Условная цепь при активном выходе: +U → нагрузка (или вход ПЛК) → OUT → NPN-ключ датчика → 0 В. Измерение напряжения на неподключенном выходе без нагрузки может быть недостоверным.

При активном NPN-выходе датчик замыкает цепь нагрузки на общий провод питания.

Особенности подключения разных видов оптических датчиков

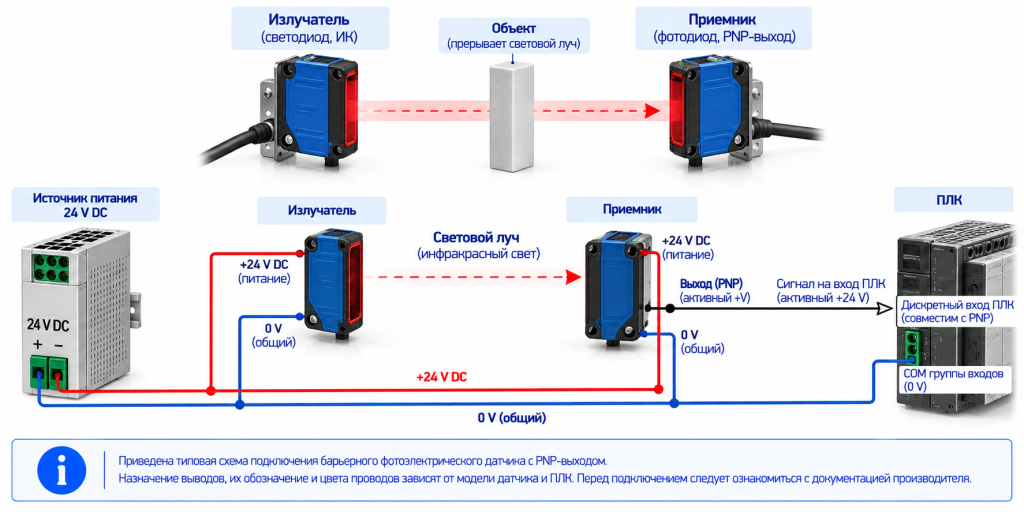

Подключение барьерного оптического датчика

Барьерная система состоит из отдельного излучателя и приемника. В типовом DC-исполнении каждый блок получает питание по собственной схеме, а дискретный сигнал формирует приемник. Выход приемника соединяют с нагрузкой или входом ПЛК. Излучатель может иметь дополнительные управляющие контакты: считать его всегда двухпроводным нельзя.

Например, при PNP-выходе приемника сигнал подключают к совместимому входу ПЛК, COM группы – к 0 В по схеме модуля. После подключения проверяют наличие луча и переключение при перекрытии. Существуют барьерные пары с иными вариантами питания и связей между блоками.

В барьерной системе излучатель формирует световой луч, а приемник обнаруживает его прерывание и передает сигнал на вход ПЛК.

Подключение рефлекторного оптического датчика

У рефлекторного датчика излучатель и приемник находятся в одном корпусе, а напротив размещается пассивный отражатель. Отражатель не подключают к питанию или ПЛК. Электрическая схема самого датчика зависит от типа питания и выхода, а не от оптического принципа.

Подключение диффузного оптического датчика

Диффузный датчик получает отраженный свет непосредственно от объекта, поэтому отдельный отражатель не нужен. Электрическое подключение определяется типом выходного каскада – PNP, NPN, релейным или другим. Материал объекта и фон влияют на обнаружение, но не меняют схему коммутации выхода.

Подключение оптического датчика к ПЛК

1. Определите тип выхода и рабочее напряжение датчика.
2. Проверьте электрическую схему входной группы ПЛК и допустимые входные токи и напряжения.
3. Установите требуемое подключение COM и общую электрическую опору цепи.
4. При отключенном питании выполните соединения и проверьте отсутствие короткого замыкания.
5. Подайте питание, проверьте индикацию, реакцию на контрольный объект и состояние входа в диагностике ПЛК.

Некоторые входные модули поддерживают только один вариант коммутации, другие – оба при соответствующем подключении COM. Одинаковое номинальное напряжение еще не гарантирует совместимости: важны пороги входа, ток, утечка и допустимый ток выхода. Не объединяйте произвольно цепи разных источников питания: допустимость общей точки определяет документация оборудования.

Подключение оптического датчика к ПЛК зависит от типа выходного каскада и схемы общей точки дискретных входов.

Четырехпроводный оптический датчик с двумя дискретными выходами позволяет передавать сигналы NO и NC на отдельные входы ПЛК, если такая конфигурация предусмотрена производителем.

NO/NC и Light-ON/Dark-ON: особенности логики выходного сигнала

NO/NC описывает нормальное и переключенное состояние выхода по определению производителя; для электронных выходов важно уточнить, к какому условию обнаружения и режиму относится эта маркировка. Light-ON означает активный выход при достаточном принятом свете; Dark-ON – при недостаточном принятом свете.

У барьерного датчика непрозрачный объект обычно ослабляет луч, поэтому обнаружение может соответствовать Dark-ON. У диффузного датчика объект обычно добавляет отраженный свет, поэтому обнаружение может соответствовать Light-ON. Следовательно, Light-ON нельзя автоматически приравнивать к NO, а Dark-ON – к NC. Для конкретного датчика следует использовать таблицу состояний из руководства.

Типичные ошибки подключения оптических датчиков

Если датчик переключается, а ПЛК не фиксирует сигнал, измеряют выход при корректной нагрузке и проверяют сигнал непосредственно на входной клемме. Если сигнал доходит, проверяют параметры входного модуля и логику программы; если нет – кабель и соединения.

Проверка работы после подключения

1. Измерьте напряжение питания непосредственно на датчике и сопоставьте с паспортным диапазоном.
2. Проверьте назначение светодиодной индикации по руководству.
3. Поместите подходящий объект в зону обнаружения и удалите его.
4. Проверьте изменение выхода в электрической цепи с совместимой нагрузкой.
5. Проверьте изменение соответствующего дискретного входа в диагностике ПЛК.
6. Повторите переключение несколько раз в рабочих условиях, оцените устойчивость обнаружения.

У четырехпроводного датчика проверяют каждый выход отдельно. Для комплементарных NO/NC их состояния должны соответствовать таблице производителя. Метод измерения зависит от PNP/NPN, нагрузки и режима: прозвонка электронного выхода мультиметром не является универсальным тестом. Если реакция нестабильна, проверяют оптику, положение объекта, фон и настройку, не смешивая это с диагностикой проводки.
