Схема подключения индуктивного датчика: PNP, NPN и ПЛК

Для подключения индуктивного датчика необходимо определить напряжение питания, количество проводов, тип выхода PNP или NPN, функцию NO/NC и характеристики подключаемой нагрузки либо дискретного входа ПЛК. После этого выбирают схему конкретной модели, выполняют соединения при снятом напряжении и проверяют сигнал при обнаружении металлического объекта.

Последовательность: определить исполнение → проверить питание → выбрать схему → подключить → проверить сигнал. Количество проводов не определяет тип выхода: внешне похожие датчики могут требовать разных схем.

Что проверить перед подключением индуктивного датчика

Перед подключением изучают паспорт или руководство изготовителя. Особое внимание уделяют допустимым уровням напряжения и тока, назначению проводников и устройству входной цепи ПЛК.

Обозначения PNP/NPN относятся к определенным электронным выходам постоянного тока и не применимы ко всем исполнениям. Цвет проводов нельзя считать универсальной распиновкой.

Схемы подключения двух-, трех- и четырехпроводных индуктивных датчиков

Двухпроводный индуктивный датчик

Типовой двухпроводный датчик включают последовательно с нагрузкой: источник питания → датчик → нагрузка → обратная цепь источника. В таком исполнении электроника датчика получает питание через цепь нагрузки. Конкретный порядок элементов и полярность определяются паспортной схемой.

Во включенном состоянии на датчике сохраняется остаточное падение напряжения, поэтому нагрузка получает не все напряжение источника. В выключенном состоянии может протекать ток утечки. Если он достигает порога входа ПЛК, возможен ложный сигнал даже при отсутствии объекта.

Следует проверить минимальный и максимальный ток нагрузки, ток утечки, остаточное падение напряжения и пороги входа. Двухпроводные датчики AC и DC не взаимозаменяемы; отдельные модели требуют соблюдения полярности. Прямое соединение с ПЛК допустимо только при подтвержденной совместимости.

Трехпроводный индуктивный датчик

У распространенного трехпроводного датчика постоянного тока предусмотрены положительное питание (+U), общий провод (0 V) и сигнальный выход. Питание подают на соответствующие выводы, а сигнальный провод соединяют с нагрузкой или совместимым входом ПЛК.

Для PNP нагрузка включается между выходом и 0 V; для NPN – между +U и выходом. Назначение проводников проверяют по документации: даже привычные цвета не гарантируют правильного подключения.

Четырехпроводный индуктивный датчик

Распространенный вариант имеет две цепи питания и два выходных сигнала, например NO и NC. Каждый выход можно подать на отдельный совместимый вход системы управления, соблюдая схему общих цепей и допустимый ток.

Но четвертый провод не всегда является вторым дискретным выходом. Перед подключением необходимо установить назначение всех проводников и проверить, допускается ли одновременное использование выходов.

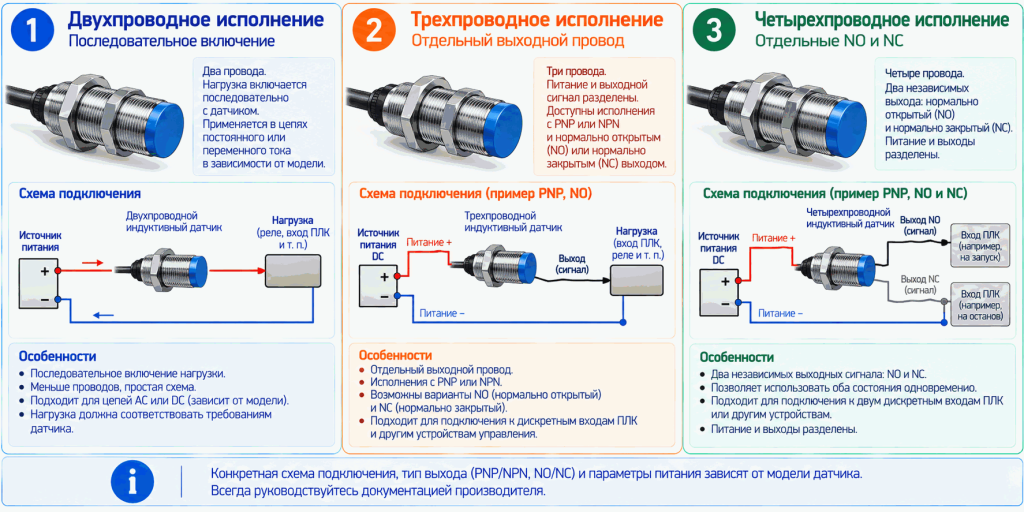

Двух-, трех- и четырехпроводные индуктивные датчики отличаются организацией питания и выходных цепей.

Подключение индуктивного датчика PNP и NPN

PNP и NPN описывают способ коммутации нагрузки электронным выходом датчика постоянного тока. Эти обозначения не определяют логику обнаружения: за нее отвечает функция NO или NC.

Подключение индуктивного датчика PNP

Активный PNP-выход подает положительный потенциал питания на сигнальную цепь. Типовая функциональная схема: +U → выходной каскад PNP → выход → нагрузка → 0 V. При активном состоянии через нагрузку протекает ток; его величина не должна превышать допустимую для выхода.

Условная схема показывает путь тока в активном состоянии, но не распиновку устройства. Необходимо также учитывать остаточное напряжение на выходе и допустимый диапазон питания нагрузки.

Подключение индуктивного датчика NPN

Активный NPN-выход соединяет сигнальную цепь с общим проводом питания. Типовая функциональная схема: +U → нагрузка → выход → каскад NPN → 0 V. Таким образом, выход замыкает цепь нагрузки на общий провод.

В обоих вариантах датчик питается отдельно от сигнальной цепи; направление тока через нагрузку определяется электрическим исполнением выхода.

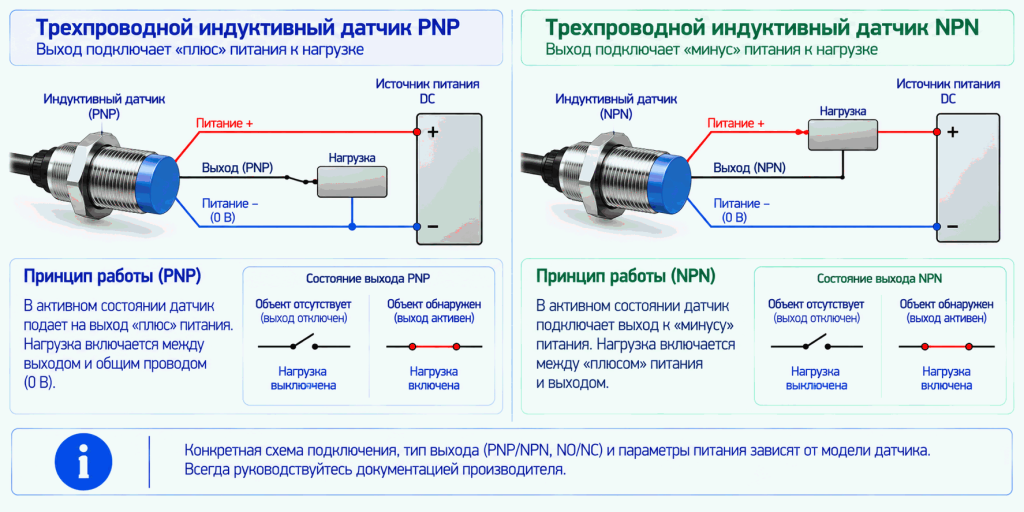

PNP-выход подает положительный потенциал на нагрузку, а NPN-выход коммутирует ее к общему проводу.

Что означают NO и NC у индуктивного датчика

NO (Normally Open) – нормально открытая функция: при отсутствии металлического объекта выход неактивен, при обнаружении – активен. NC (Normally Closed) – нормально закрытая функция: без объекта выход активен, при обнаружении – неактивен.

Для электронных датчиков NO и NC обозначают функциональную логику, а не обязательно физические контакты. Например, PNP NO подает положительный потенциал при обнаружении, а PNP NC – при отсутствии объекта. При отключении питания электронный выход может перестать формировать сигнал; это не равнозначно нормальному исходному состоянию NC.

Подключение индуктивного датчика к ПЛК

Согласование с ПЛК определяется не только номинальным напряжением: имеют значение входной ток, пороги распознавания, схема общих клемм и допустимый ток выходного каскада. Термины sinking/sourcing в документации могут относиться к противоположным сторонам соединения, поэтому ориентироваться нужно на схему входного модуля.

Подключение PNP-датчика к ПЛК

Положительную и общую цепи питания датчика соединяют с источником согласно паспорту. Сигнальный PNP-выход подключают к совместимому дискретному входу. Общую точку соответствующей группы входов обычно соединяют с 0 V, если так предписывает документация ПЛК.

При активном выходе на вход поступает положительный потенциал относительно общей точки. Контроллер распознает сигнал, если напряжение и ток соответствуют его порогам. Для функции NC активность выхода при обнаружении будет обратной.

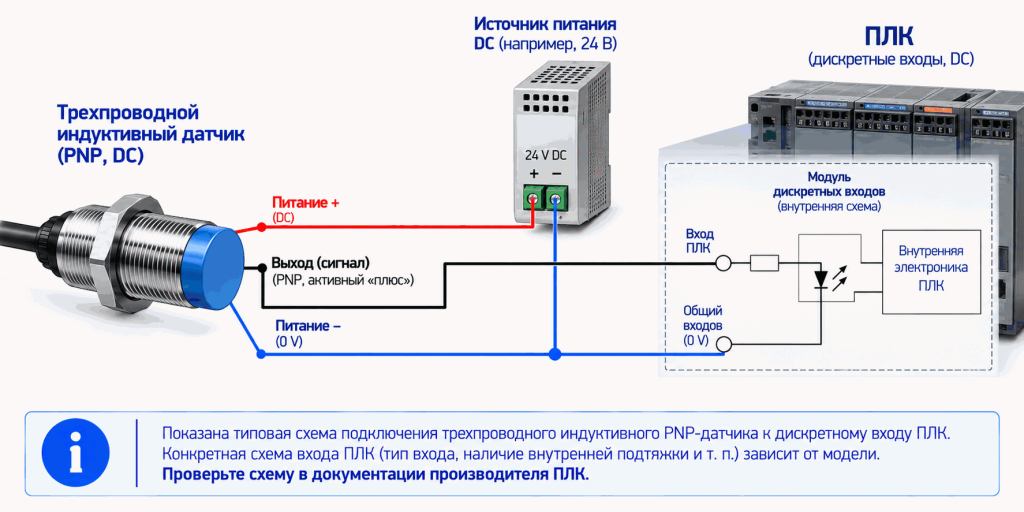

При обнаружении металлического объекта PNP-датчик с функцией NO формирует положительный сигнал для совместимого входа контроллера.

Подключение NPN-датчика к ПЛК

NPN-датчик подключают к питанию по паспортной схеме, а сигнальный выход – к входу, поддерживающему коммутацию к 0 V. В типовом совместимом модуле общую точку группы входов соединяют с +U, если именно такая схема предусмотрена производителем.

При активном NPN-выходе ток протекает из входной цепи ПЛК через выход датчика к 0 V. Если вход рассчитан только на положительный сигнал относительно 0 V, непосредственное подключение NPN может не работать.

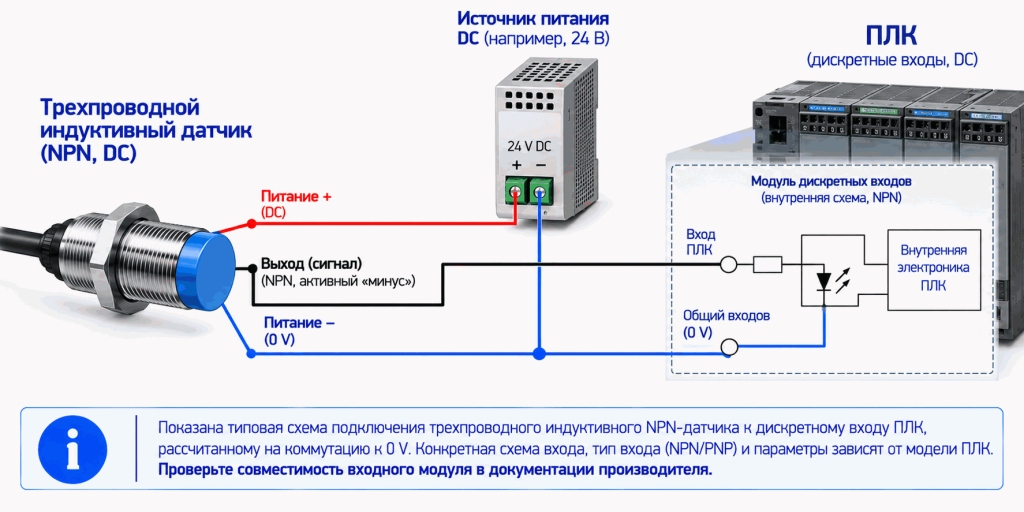

При срабатывании NPN-датчик коммутирует сигнальную цепь совместимого входа ПЛК к общему проводу.

Перед подключением проверяют номинальное напряжение входа, входной ток и пороги, общие клеммы, совместимость PNP/NPN, питание и допустимые параметры выхода датчика. Не все входные модули поддерживают оба типа сигналов; универсальных номеров клемм не существует.

Порядок подключения и проверки индуктивного датчика

1. Определить точную модель и изучить паспортную схему.
2. Проверить диапазон питания, тип выхода и функцию NO/NC.
3. Согласовать выход с нагрузкой или входом ПЛК по напряжению и току.
4. Отключить питание, убедиться в отсутствии напряжения и выполнить соединения.
5. Проверить полярность, надежность проводки и отсутствие коротких замыканий.
6. Подать питание и проверить предусмотренную индикацию датчика.
7. Поднести подходящий металлический объект и удалить его, наблюдая изменение выхода.
8. Убедиться, что ПЛК правильно распознает оба состояния сигнала.

Если индикация датчика меняется, а вход ПЛК остается неизменным, проверяют сигнальную цепь, общую точку и электрическую совместимость. Изменять соединения под напряжением нельзя.

Типичные ошибки при подключении индуктивных датчиков

Отсутствие срабатывания не всегда связано с проводкой: возможны слишком большое расстояние до металлической мишени, неподходящий материал или особенности установки. Следует отдельно подтвердить обнаружение объекта датчиком и передачу сигнала на ПЛК.
