Реверс частотного преобразователя: подключение и настройка

Для реверса двигателя частотный преобразователь должен получить соответствующую команду направления вращения. В зависимости от модели она может задаваться с панели управления, через назначенные дискретные входы, по интерфейсу связи или другим предусмотренным способом. Для штатного управления «Вперед/Назад» необходимо настроить источник команд и функции входов согласно документации конкретного ПЧ.

Универсальной схемы подключения, номеров клемм и параметров реверса для всех частотных преобразователей нет. Они зависят от производителя, серии и модели ПЧ.

При этом необходимо различать две задачи. Если при наладке двигатель вращается не в требуемую сторону, направление требуется скорректировать один раз. Если прямое и обратное вращение используется во время эксплуатации, организуют штатное реверсивное управление средствами ПЧ.

Как работает реверс двигателя через ПЧ

Частотный преобразователь формирует выходное напряжение так, чтобы создать в двигателе вращающееся магнитное поле требуемого направления. Поэтому направление вращения может изменяться самим ПЧ по соответствующей команде без ручного переключения силовой цепи во время штатной работы.

Для штатного реверсивного управления двигателем, подключенным к ПЧ, обычно используют функции самого преобразователя, а не коммутацию его выходной силовой цепи во время работы.

Практически управление может строиться по логике «Вперед → Стоп → Назад» или по другому алгоритму, предусмотренному конкретным ПЧ. Наличие функции Reverse не означает, что направление допустимо менять в любом режиме и при любой нагрузке.

Можно ли механизму работать в обратном направлении

До настройки реверса необходимо проверить не только возможности преобразователя, но и приводимое оборудование.

Следует выяснить:

• допускает ли машина обратное вращение;
• нет ли механических ограничений;
• допускает ли реверс насос, вентилятор, редуктор или другое оборудование;
• не нарушит ли обратное вращение технологический процесс;
• предусмотрены ли необходимые блокировки;
• допустима ли смена направления во время движения.

То, что ПЧ технически поддерживает Reverse, не означает, что обратное вращение допустимо для конкретного механизма. Ограничение может быть связано не с преобразователем или двигателем, а с конструкцией машины, смазкой, рабочим органом, технологическим процессом или требованиями безопасности.

Какими способами можно задать обратное вращение

В зависимости от модели ПЧ команда направления может поступать:

• с панели управления;
• через дискретные входы;
• от ПЛК или другого контроллера;
• через промышленный интерфейс связи;
• от другой предусмотренной системы управления.

Не каждый способ доступен на любом преобразователе. Перед настройкой необходимо проверить по документации конкретной модели:

• поддерживается ли обратное направление;
• какой источник команд выбран;
• разрешена ли команда Reverse;
• какие функции можно назначить входам.

Если выбран один источник команд, сигнал от другого источника может не управлять направлением. Поэтому при поиске причины неработающего реверса проверяют не только команду Reverse, но и то, откуда ПЧ в текущем режиме должен принимать команды.

Изменение направления с панели управления

Если конкретный преобразователь поддерживает выбор направления с панели, общая последовательность выглядит так:

1. Убедиться, что управление разрешено с локальной панели.
2. Проверить, разрешено ли обратное направление.
3. Остановить привод, если этого требуют условия эксплуатации, механизм или логика ПЧ.
4. Выбрать предусмотренную производителем команду обратного направления.
5. Выполнить контролируемый запуск.
6. Проверить фактическое направление вращения.

Универсальной кнопки REV для всех ПЧ нет. У одних моделей отдельная команда направления доступна непосредственно с панели, у других задается через меню, а у некоторых локальный реверс может быть недоступен или запрещен настройками.

Как подключить управление «Вперед/Назад»

Для штатного внешнего управления реверсом команды могут передаваться на дискретные входы ПЧ от переключателей, кнопочной схемы, ПЛК или другой системы автоматики.

Общий принцип:

орган управления / ПЛК → дискретные входы ПЧ → команды направления → ПЧ → двигатель.

В зависимости от преобразователя логика может быть организована по-разному:

• отдельная команда прямого вращения и отдельная команда обратного вращения;
• команда запуска и отдельный сигнал выбора направления;
• другая предусмотренная производителем комбинация команд.

Поэтому одна схема подключения не может считаться универсальной.

Для организации внешнего реверса необходимо:

1. Определить по документации используемые дискретные входы.
2. Выяснить их электрическую логику и допустимый способ активации.
3. Выбрать требуемый способ управления.
4. Назначить входам функции направления.
5. Проверить источник команды Пуск/Стоп.
6. Выполнить подключение по схеме производителя.
7. Проверить работу в безопасном для механизма режиме.

Обозначения DI1, DI2 и подобные нельзя считать обязательными для любого ПЧ. Отличаться могут названия и номера клемм, общий провод цепи управления, тип входной логики и способ формирования активного состояния. Поэтому нельзя переносить на другой ПЧ не только номера клемм, но и способ подачи сигнала.

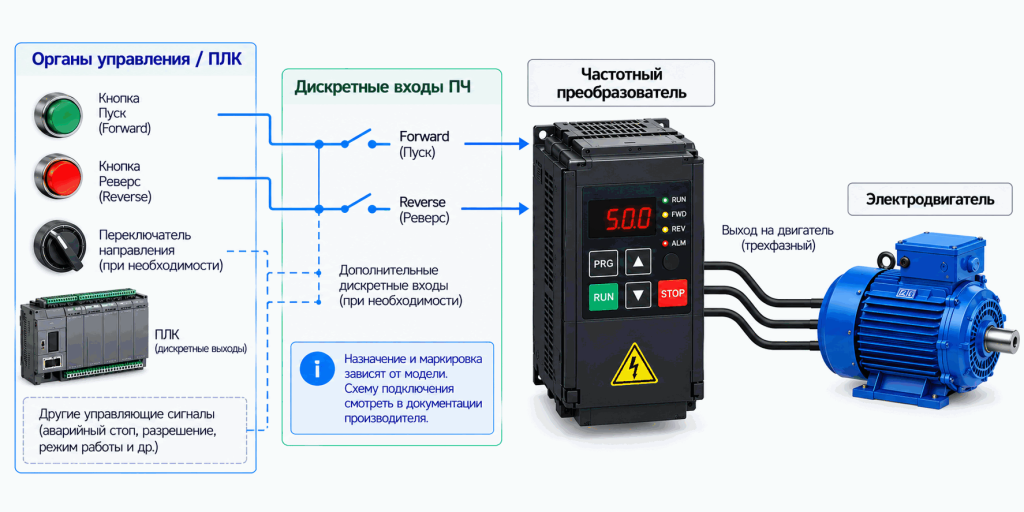

Общий принцип подключения

При использовании внешнего управления функциональная схема остается одинаковой по назначению элементов:

органы управления / ПЛК → дискретные входы ПЧ → команда Forward / Reverse → частотный преобразователь → электродвигатель.

Конкретные клеммы, общий провод цепи управления, электрическая логика входов и способ их активации определяются схемой конкретного преобразователя.

Поэтому при подключении нельзя ориентироваться только на обозначения из схемы другого ПЧ или подавать на вход предполагаемое напряжение без проверки документации. Несоответствие электрической логики входа может привести к отсутствию команды, неправильной работе цепи управления, а при недопустимом электрическом воздействии – к повреждению оборудования.

Настройка реверса

После выбора способа управления необходимо проверить параметры ПЧ, отвечающие за:

• источник команд управления;
• разрешение или запрет обратного направления;
• назначение дискретных входов;
• логику Пуск/Стоп;
• способ остановки;
• время разгона;
• время торможения;
• ограничения частоты или скорости;
• необходимые блокировки.

Набор параметров и их названия зависят от модели. Универсального номера параметра, включающего реверс на любом частотнике, не существует.

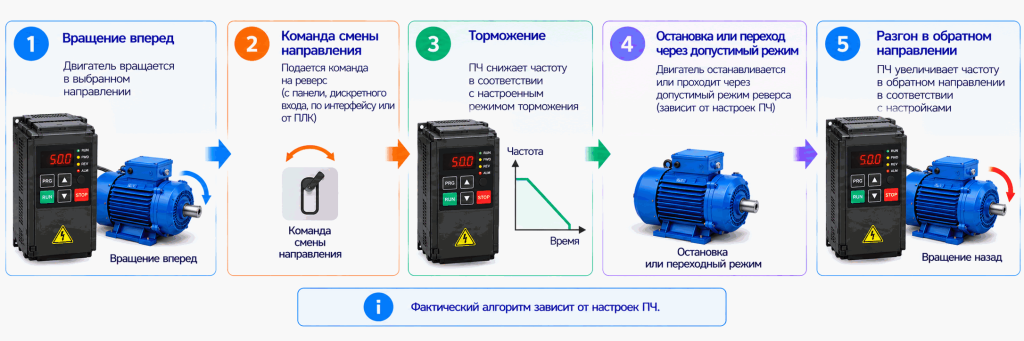

Смена направления вращения на ходу

ПЧ не следует воспринимать как устройство, которое при любой команде Reverse мгновенно меняет направление вращения двигателя.

Реальное поведение зависит от:

• настроек преобразователя;
• времени торможения;
• выбранного способа остановки;
• алгоритма управления;
• текущей скорости двигателя;
• инерции нагрузки;
• возможностей торможения;
• ограничений механизма.

В зависимости от конфигурации ПЧ может сначала замедлить двигатель, пройти через нулевую скорость и затем разогнать его в противоположном направлении либо обработать команду по другому предусмотренному алгоритму. Физически для изменения направления вращения скорость механизма должна изменить знак, но способ перехода через этот режим определяется системой управления.

Допустимость реверса на ходу определяется не только возможностями ПЧ. Необходимо учитывать двигатель, нагрузку, механику и требования технологического процесса. Для оборудования с большой инерцией или ограничениями по направлению неправильная настройка смены вращения может создать недопустимый режим.

Почему при реверсе важна настройка торможения

Во время вращения двигатель и приводимый механизм обладают запасенной кинетической энергией. При замедлении двигатель в определенных режимах может перейти в генераторный режим, а энергия – поступать в DC-звено преобразователя.

Если регенерируемую энергию система не успевает рассеять или использовать, напряжение DC-звена может вырасти до уровня срабатывания защиты. Поэтому сокращать время торможения только ради более быстрого реверса без учета нагрузки и возможностей привода нельзя.

При необходимости интенсивного торможения могут потребоваться дополнительные технические решения, предусмотренные производителем преобразователя. Тормозной резистор не является обязательным элементом любого реверсивного привода: его необходимость зависит от режима торможения, инерции нагрузки, частоты циклов, конструкции ПЧ и возможностей конкретной системы.

Если такое решение действительно требуется, его выбор относится к отдельной задаче – «Как подобрать тормозной резистор для частотного преобразователя».

Если двигатель вращается не в ту сторону

Здесь необходимо различать штатный реверс и исправление направления при наладке.

Направление нужно изменить как рабочую команду

Если прямое и обратное вращение являются частью нормального режима оборудования, используют штатную функцию реверса ПЧ. Направление задается предусмотренной командой, а преобразователь управляет двигателем в соответствии со своей конфигурацией.

При наладке фактическое направление не соответствует требуемому

Если направление необходимо скорректировать один раз, способ изменения выбирают по документации ПЧ и проекту привода.

Если выбранный производителем и проектом способ требует изменения подключения двигателя, любые работы на выходной силовой цепи выполняют только при безопасно отключенном и обесточенном оборудовании с соблюдением требований документации.

Не следует организовывать штатный реверс коммутацией фаз между работающим ПЧ и двигателем контакторами или переключателями, если такая схема прямо не предусмотрена производителем и проектом системы. Коммутация выхода работающего преобразователя способна вызвать недопустимый режим для силовой части ПЧ. Для обычного реверсивного управления используют функции самого преобразователя.

Что будет при одновременной команде «Вперед» и «Назад»

Универсальной реакции ПЧ на одновременно активные команды Forward и Reverse нет.

В зависимости от логики конкретного преобразователя возможны:

• приоритет одной команды;
• остановка;
• игнорирование комбинации;
• другое предусмотренное поведение.

Поэтому нельзя строить безопасность системы на предположении, что любой ПЧ самостоятельно обработает конфликт команд требуемым способом.

Если одновременная подача Forward и Reverse недопустима, это учитывают при проектировании внешнего управления. Для ПЛК, переключателей или кнопочной схемы предусматривают необходимую взаимную блокировку с учетом документации ПЧ и требований оборудования.

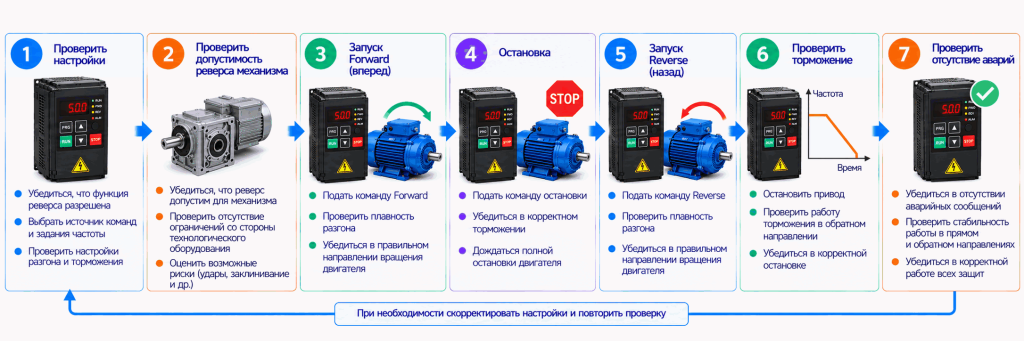

Первый запуск

Перед проверкой реверса необходимо убедиться, что:

1. Силовое подключение двигателя выполнено правильно.
2. Выбран требуемый источник команд.
3. Входам назначены необходимые функции.
4. Обратное направление разрешено.
5. Параметры разгона и торможения подходят приводу.
6. Установлены необходимые ограничения.
7. Механизм допускает вращение в обоих направлениях.
8. Зона движения оборудования безопасна.

После этого выполняют контролируемую проверку:

прямое вращение → остановка → обратное вращение.

Во время проверки оценивают:

• фактическое направление вращения;
• остановку;
• реакцию на смену команды;
• корректность торможения;
• отсутствие аварий;
• отсутствие недопустимого поведения механизма.

Начинать проверку сразу на максимальной скорости без необходимости не следует. Режим первого запуска выбирают с учетом требований ПЧ, двигателя и механизма.

ПЧ не включает обратное вращение

Если прямое вращение работает, а обратное нет, это еще не означает неисправность преобразователя. Сначала необходимо проверить настройки и управляющие сигналы.

Если настройки и внешние команды проверены, но привод продолжает работать неправильно, дальнейший поиск причины относится уже к диагностике. Последовательность такой проверки рассмотрена в материале «Как проверить частотный преобразователь».

Частые ошибки при настройке реверса

К типичным ошибкам относятся:

• использование универсальных номеров клемм без проверки документации;
• копирование схемы от другого ПЧ;
• неправильный выбор источника команд;
• отсутствие требуемой функции у назначенного входа;
• запрет обратного направления в настройках;
• использование реверса для механизма, который не допускает обратного вращения;
• чрезмерное сокращение времени торможения без учета нагрузки;
• отсутствие необходимой блокировки конфликтующих команд;
• коммутация выходной силовой цепи работающего ПЧ без специально предусмотренной производителем схемы;
• проверка реверса сразу на высокой скорости.

Для конкретного привода приоритет имеют руководство используемого частотного преобразователя, схема системы и требования приводимого механизма.
