Ремонт реле давления своими руками: диагностика, очистка и обслуживание

Некоторые проблемы механического реле давления можно устранить самостоятельно: очистить доступный гидравлический канал, проверить соединения, осмотреть механизм и удалить загрязнения, если такое обслуживание допускает конструкция устройства. Но при повреждении чувствительного элемента, контактного механизма, корпуса или электронной части возможность ремонта зависит от конкретной модели и наличия предусмотренных производителем запчастей. Если безопасное восстановление не предусмотрено, реле лучше заменить.

Перед любыми работами насос необходимо полностью отключить от электросети, исключить случайное включение и сбросить давление воды. Снимать крышку, отсоединять реле от трубопровода или касаться клемм под напряжением нельзя.

Что можно проверить и отремонтировать самостоятельно

Самостоятельно имеет смысл выполнять только доступное обслуживание, не требующее вмешательства в неразборные или ответственные узлы реле. Полная разборка устройства для этого обычно не нужна.

При снятом напряжении можно проверить:

• штуцер и доступный канал передачи давления на наличие загрязнений;
• доступные части механизма на загрязнение, коррозию, деформацию и другие видимые повреждения;
• клеммы и проводные соединения на ослабление, потемнение изоляции и следы перегрева;
• контактную группу визуально – на оплавление, сильное подгорание и выраженный износ;
• корпус, крышку и доступные уплотнения на повреждения;
• фактические точки переключения после сборки и обслуживания.

Важно разделять обслуживание и ремонт. Очистка доступного штуцера, удаление загрязнений и проверка соединений относятся к обслуживанию. Замена мембраны, сильфона, пружинно-контактного механизма или других внутренних деталей допустима только тогда, когда такая операция предусмотрена производителем и доступны подходящие детали.

Ремонт электронной платы, силовых электронных компонентов и поиск неисправностей внутри устройства под напряжением не относятся к безопасному самостоятельному обслуживанию.

Как определить причину неисправности

Перед разборкой нужно убедиться, что симптом действительно связан с реле. Неправильные включения и отключения насоса могут быть вызваны гидроаккумулятором, утечкой, обратным клапаном, недостаточным напором насоса или ошибкой измерения давления.

Краткий алгоритм диагностики:

1. Зафиксируйте симптом: например, реле не переключается, срабатывает с задержкой или при неожиданном давлении.
2. Проверьте фактическое давление исправным манометром.
3. Исключите проблемы насоса и гидроаккумулятора.
4. Проверьте систему на утечки и оцените работу обратного клапана.
5. Проверьте, передается ли давление к реле через штуцер и соединительный канал.
6. После полного отключения питания осмотрите реле.
7. Определите, достаточно ли очистки и обслуживания или устройство требует предусмотренного ремонта либо замены.

Такой порядок исключает ложный ремонт: регулировка или замена исправного реле не поможет, если давление падает из-за утечки, гидроаккумулятор работает неправильно или насос не способен достигнуть требуемого давления отключения.

Подробный поиск причин по отдельным симптомам приведен в статье о неисправностях реле давления.

Как разобрать реле давления

Конструкция механических реле давления различается, поэтому универсальной инструкции по полной разборке нет. Инструкция конкретной модели имеет приоритет, а узлы, не предусмотренные для обслуживания, разбирать не следует.

Для типового механического реле безопасная общая последовательность выглядит так:

1. Полностью отключите насосную установку от электропитания и исключите случайное повторное включение.
2. Убедитесь в отсутствии напряжения предусмотренным безопасным способом.
3. Сбросьте давление воды на обслуживаемом участке до нуля по манометру; перед снятием реле убедитесь, что вода не находится под остаточным давлением.
4. Если требуется отсоединение проводов, заранее зафиксируйте исходное подключение и маркировку клемм.
5. Снимите крышку способом, предусмотренным конструкцией.
6. Осмотрите доступный механизм, клеммы, контактную группу и гидравлический вход.

Без необходимости не вращайте регулировочные гайки и не меняйте положение пружин. Иначе к исходной неисправности добавится изменение уставок, а оценить результат обслуживания станет сложнее.

Если состояние электрических соединений невозможно безопасно оценить без специальных измерений или квалификации, электрическую часть следует передать специалисту.

Как очистить реле давления воды

Загрязнение штуцера или канала передачи давления – одна из причин, по которым механическое реле может реагировать на изменение давления с задержкой или перестать корректно переключаться. Риск выше при наличии в воде песка, ржавчины, окалины и отложений.

Возможный признак загрязнения – давление по манометру меняется нормально, а реакция реле запаздывает или отсутствует. Однако это не доказательство засора: похожее поведение возможно при повреждении чувствительного элемента, заедании механизма или неисправности контактного узла.

После отключения питания и полного сброса давления осмотрите гидравлический штуцер и только доступную часть канала. Если конструкция предусматривает снятие реле, его можно демонтировать и аккуратно удалить рыхлые загрязнения с доступных поверхностей способом, который не повреждает мембрану, сильфон, уплотнения и внутренний механизм.

Не проталкивайте отложения глубже в корпус и не расширяйте канал сверлом, шилом, иглой или другим жестким острым инструментом. Повреждение чувствительного элемента или изменение проходного сечения может изменить динамику передачи давления, нарушить срабатывание и привести к утечке.

Не применяйте растворители, кислоты, средства от накипи, смазки и другую химию без прямого разрешения производителя. Материалы мембраны, уплотнений и корпуса могут быть с ними несовместимы.

Если загрязнение находится за чувствительным элементом или для доступа требуется разборка герметизированного узла, не предусмотренная документацией, самостоятельную очистку следует прекратить. В такой ситуации безопаснее использовать предусмотренный производителем ремонт или заменить устройство.

После очистки восстановите штатное уплотнение и гидравлическое соединение. Перед окончательной проверкой убедитесь в отсутствии течи: даже исправное переключение не делает реле пригодным к эксплуатации при нарушенной герметичности.

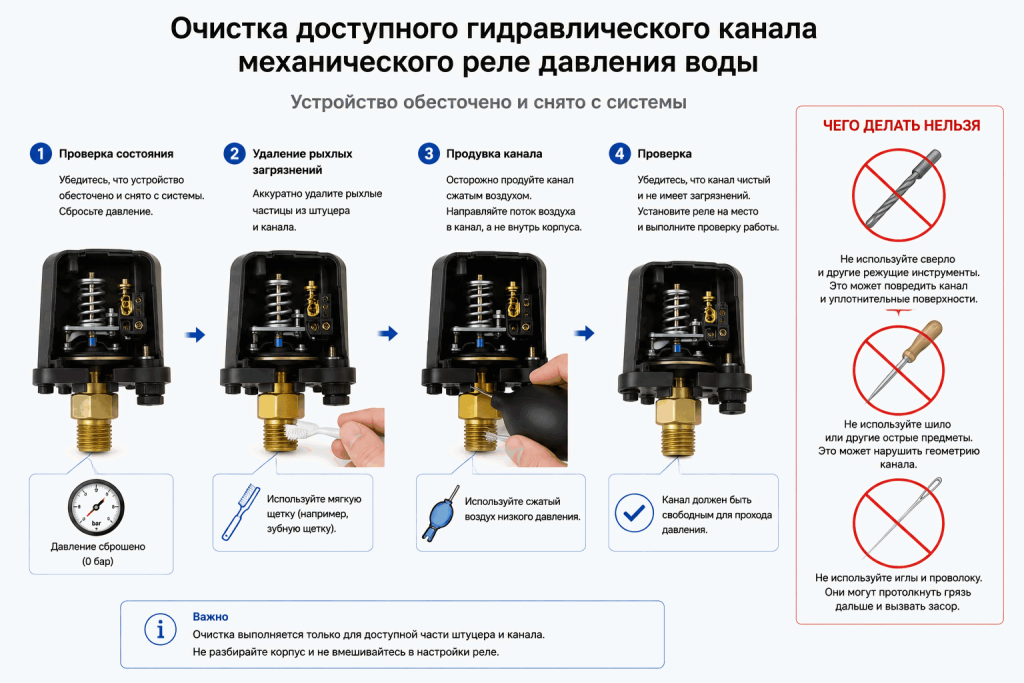

Безопасная очистка механического реле давления: после обесточивания системы, сброса давления и снятия реле удаляют рыхлые загрязнения из доступной части штуцера и гидравлического канала. Для очистки не следует использовать сверло, шило, иглу и другие острые предметы, способные повредить канал и уплотнительные поверхности.

Что делать с контактами

Контактную группу осматривают только при полностью отключенном питании. Выраженное подгорание, оплавление, деформация или разрушение контактов может быть следствием не только естественного износа, но и чрезмерной коммутационной нагрузки, частых пусков либо плохого электрического соединения.

Проверьте клеммы на ослабление, потемнение изоляции и локальный перегрев. Ослабленное соединение повышает переходное сопротивление, из-за чего нагрев может возникать даже при допустимом токе нагрузки.

Универсальный совет «зачистить контакты наждачной бумагой и продолжать работу» некорректен. Абразивная обработка может повредить рабочую поверхность и не устраняет причину перегрева. Если производитель предусматривает обслуживание или замену контактной группы, действуют по его инструкции. При сильном повреждении неремонтируемого узла реле заменяют.

Одновременно проверяют, соответствует ли коммутационная способность реле характеристикам двигателя. Для насоса важны номинальный и пусковой ток, тип нагрузки и условия коммутации. Если прямое переключение двигателя контактами реле не допускается, применяют контактор или другую предусмотренную схему управления.

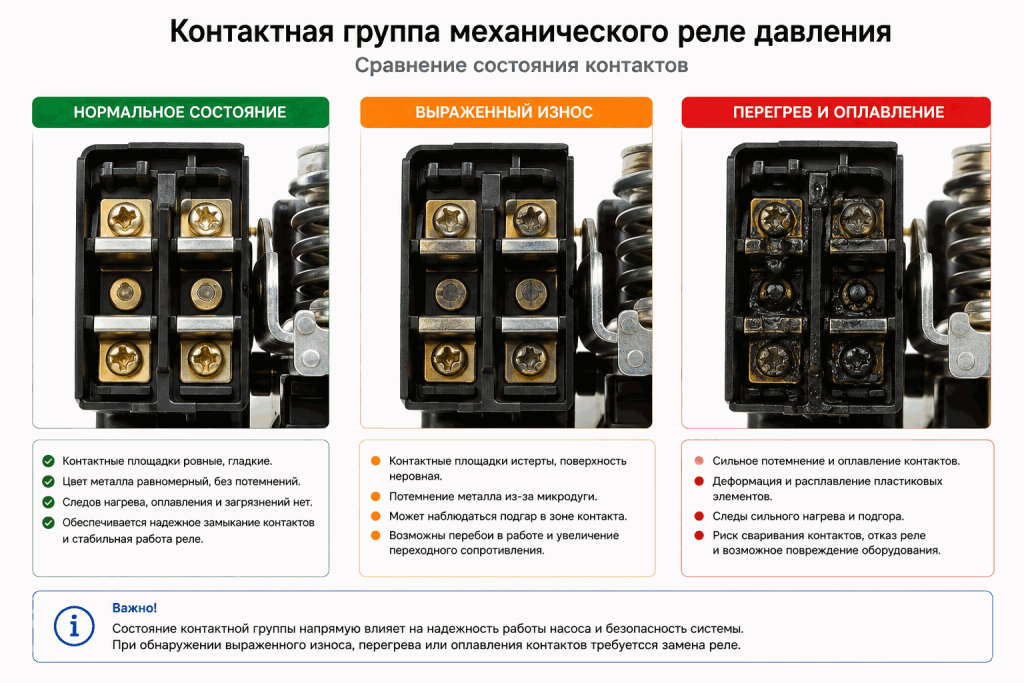

Состояние контактной группы механического реле давления: исправные контакты имеют ровные рабочие поверхности без выраженных следов перегрева. Значительный износ, потемнение, деформация или оплавление указывают на повреждение контактной группы и необходимость проверки или замены реле.

Как собрать и проверить реле после обслуживания

После обслуживания нужно восстановить исходную конструкцию, герметичность и электрические соединения, а затем проверить реле в нескольких рабочих циклах.

1. Убедитесь, что обслуживаемые элементы установлены в исходное положение и внутри корпуса не осталось посторонних предметов.
2. Установите крышку и восстановите предусмотренные электрические и гидравлические соединения.
3. Заполните систему водой и проверьте гидравлическое соединение на герметичность до перехода к полноценной эксплуатации.
4. После завершения сборки и проверки безопасности подайте питание.
5. По манометру определите фактические Pвкл и Pоткл.
6. Выполните несколько последовательных циклов включения и отключения насоса.
7. Убедитесь, что точки переключения воспроизводятся, отсутствуют утечки, ненормальный нагрев и нестабильное срабатывание.

Один успешный цикл не подтверждает стабильную работу. Если точки переключения заметно меняются от цикла к циклу, сохраняется исходный симптом, появляется течь или признаки перегрева, эксплуатацию следует прекратить до определения причины.

Регулировка реле давления своими руками

После обслуживания реле не нужно автоматически перенастраивать, если исходные уставки были правильными и регулировочный механизм не затрагивался. Регулировка требуется, когда необходимо изменить фактические точки переключения или они были случайно сбиты.

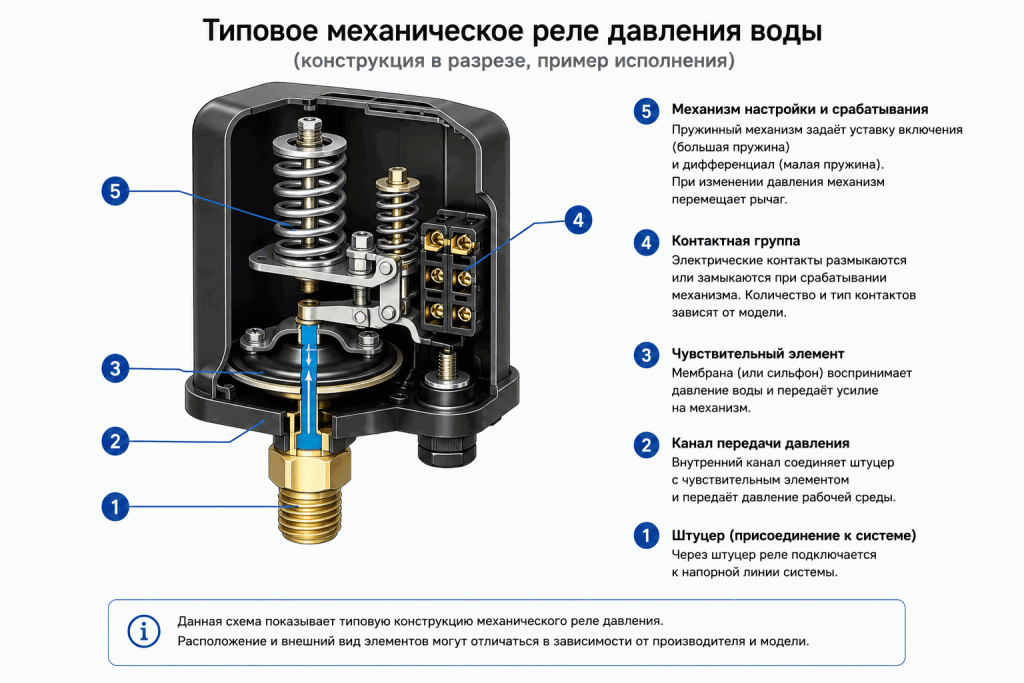

В распространенной двухпружинной конструкции большая пружина P смещает рабочий диапазон давления, а малая пружина ΔP изменяет дифференциал между точками переключения. Это описание не универсально для всех реле, поэтому направление и результат регулировки конкретной модели проверяют по ее документации.

Изменения выполняют постепенно и контролируют по манометру. Универсального соответствия «один оборот гайки = определенное изменение давления» нет.

Полная процедура приведена в статье «Как отрегулировать и настроить реле давления».

Когда ремонтировать реле не стоит

Ремонт нецелесообразен, если для восстановления требуется вмешательство в узел, который производитель не предусматривает обслуживать, либо после ремонта нельзя надежно обеспечить герметичность и безопасное переключение.

Реле обычно лучше заменить, если:

• поврежден или треснул корпус;
• есть выраженные следы перегрева, обугливания или оплавления;
• контактная группа критически изношена, а ее штатная замена не предусмотрена;
• механизм поврежден, деформирован или имеет критический износ;
• поврежден чувствительный элемент, а производитель не предусматривает его замену;
• неисправна электронная часть и ее ремонт не предусмотрен;
• после допустимой очистки и проверки неисправность повторяется;
• предусмотренный ремонт по стоимости и трудоемкости не имеет практического преимущества перед заменой.

Новое реле подбирают не по внешнему сходству. Проверяют диапазон уставок, максимальное рабочее давление, дифференциал, электрическую нагрузку, гидравлическое присоединение и схему управления.

Как обслуживать реле давления

Профилактика реле заключается прежде всего в контроле его фактической работы и состояния системы. Периодически сравнивайте Pвкл и Pоткл по манометру, следите за герметичностью, состоянием гидроаккумулятора и отсутствием признаков перегрева.

Если вода содержит механические примеси или склонна к образованию отложений, риск загрязнения канала выше. Но исправное реле не следует разбирать только ради профилактической очистки без указания производителя или признаков загрязнения.

Не превышайте допустимую коммутационную нагрузку и не пытайтесь компенсировать проблемы насоса, гидроаккумулятора или гидравлики постоянной перенастройкой реле.

Универсального интервала обслуживания нет. Периодичность определяют требования производителя, условия эксплуатации и поведение системы. Нестабильные точки переключения, задержка срабатывания, течь или перегрев – основание провести внеплановую проверку.
