Ремонт импульсного блока питания: диагностика неисправностей

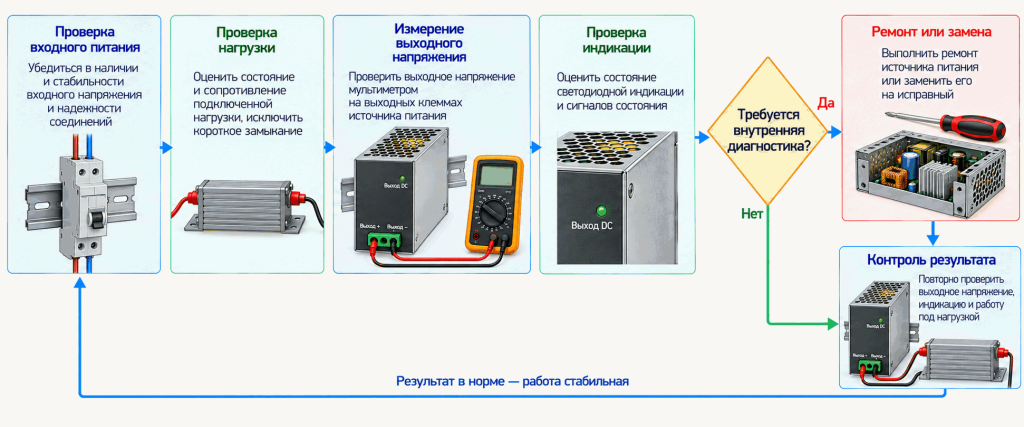

Ремонт импульсного блока питания начинают с проверки внешних цепей, а не с замены электронных компонентов. Последовательность работ: проверить входное питание → исключить перегрузку → оценить состояние устройства → выполнить безопасную диагностику → определить ремонтопригодность → отремонтировать или заменить → проверить результат.

Осмотр и измерения на доступных внешних клеммах импульсного блока питания может выполнять подготовленный обслуживающий персонал в пределах своего допуска. Вскрытие корпуса и внутренний ремонт сетевого блока питания требуют соответствующей квалификации: конденсаторы могут сохранять опасное напряжение даже после отключения устройства.

Признаки неисправности импульсного блока питания

Неисправность импульсного блока питания проявляется отсутствием выходного напряжения, его нестабильностью, отключениями или перегревом. Однако такие признаки не всегда означают повреждение самого источника питания.

• На выходе отсутствует напряжение, хотя оборудование должно работать.
• Напряжение ниже или выше диапазона, допустимого для конкретной модели.
• Блок питания периодически отключается и повторно запускается.
• Устройство не выходит в рабочий режим или работает нестабильно.
• Срабатывает защита от перегрузки или короткого замыкания.
• Корпус нагревается сильнее обычного, появляются признаки нарушения охлаждения.
• Возникает запах перегрева, заметны следы повреждения или деформация корпуса.

Отсутствие напряжения может быть вызвано отключением входного питания, коротким замыканием нагрузки или срабатыванием встроенной защиты. По одному симптому нельзя определять неисправный компонент. При появлении дыма, запаха гари или видимых повреждений устройство необходимо безопасно вывести из работы; повторное включение до выяснения причины недопустимо.

Основные причины поломки импульсного блока питания

Причины неисправностей связаны как с внешними условиями эксплуатации, так и с состоянием внутренних электронных узлов.

Перегрузка и короткое замыкание. При превышении допустимого тока источник может ограничивать ток, снижать напряжение или отключаться. Конкретная реакция зависит от защиты; длительная работа вне допустимого режима способна повредить компоненты.

Нарушения входного питания. Перенапряжение, импульсные помехи и отклонения параметров сети могут вызвать срабатывание защиты либо повреждение входных и силовых цепей.

Перегрев. Высокая температура, недостаточная вентиляция и загрязнение охлаждающих поверхностей повышают тепловую нагрузку и ускоряют старение компонентов.

Старение компонентов. Электролитические конденсаторы и другие элементы изменяют характеристики со временем, что может вызывать увеличение пульсаций и нестабильный запуск.

Неисправности силовой части. Повреждение полупроводников и выпрямителей может привести к отсутствию напряжения или срабатыванию защиты.

Нарушения управления и обратной связи. Неисправности этих цепей влияют на стабилизацию напряжения и запуск преобразователя.

Дополнительные причины – влага, токопроводящие загрязнения, вибрация и повреждение соединений. Один симптом может иметь несколько причин; окончательный вывод делают по результатам диагностики.

Подготовка к диагностике и меры безопасности

Диагностику разделяют на внешние проверки и работы внутри устройства. Это принципиально разные уровни риска.

Проверки без вскрытия корпуса

• Изучение паспорта, руководства и схемы подключения.
• Осмотр корпуса и штатной индикации.
• Контроль параметров входного питания.
• Проверка внешних соединений и нагрузки.
• Измерение выходного напряжения в предусмотренных точках.

Такие операции выполняет персонал с необходимым допуском исправными приборами, соответствующими параметрам цепи. Если для проверки нужен доступ к опасным токоведущим частям, она не относится к безопасным пользовательским операциям.

Внутренняя диагностика и ремонт

Вскрытие сетевого импульсного блока питания допускается только квалифицированным персоналом при наличии подходящего оборудования и сервисной документации. После отключения внутренние конденсаторы могут оставаться заряженными: отсутствие индикации или выходного напряжения не подтверждает безопасность внутренних цепей.

Безопасное состояние, проверку отсутствия напряжения и допуск к работам обеспечивают по документации и правилам электробезопасности. Нельзя обходить защиты, устанавливать неподходящие предохранители или выполнять внутренние измерения без учета схемотехники.

Пошаговая диагностика импульсного блока питания

Диагностику начинают с исключения внешних причин. К внутренним цепям переходят только после проверки питания, нагрузки и доступных выходных параметров.

Шаг 1. Проверить входное питание

Устанавливают, поступает ли на блок напряжение в паспортном диапазоне. Проверяют внешние соединения, коммутационные и защитные аппараты. Учитывают тип сети и условия эксплуатации. Если питание отсутствует или не соответствует требованиям, сначала устраняют причину во внешней цепи.

Шаг 2. Проверить нагрузку

Сопоставляют потребляемый ток с допустимой нагрузочной способностью источника, проверяют внешние цепи и подключенное оборудование на короткое замыкание. Периодические отключения могут быть следствием защиты: порядок восстановления зависит от модели.

Отключение нагрузки и изменение соединений выполняют только после приведения оборудования в безопасное состояние. Многократно запускать источник с предполагаемым коротким замыканием нельзя.

Шаг 3. Измерить выходное напряжение

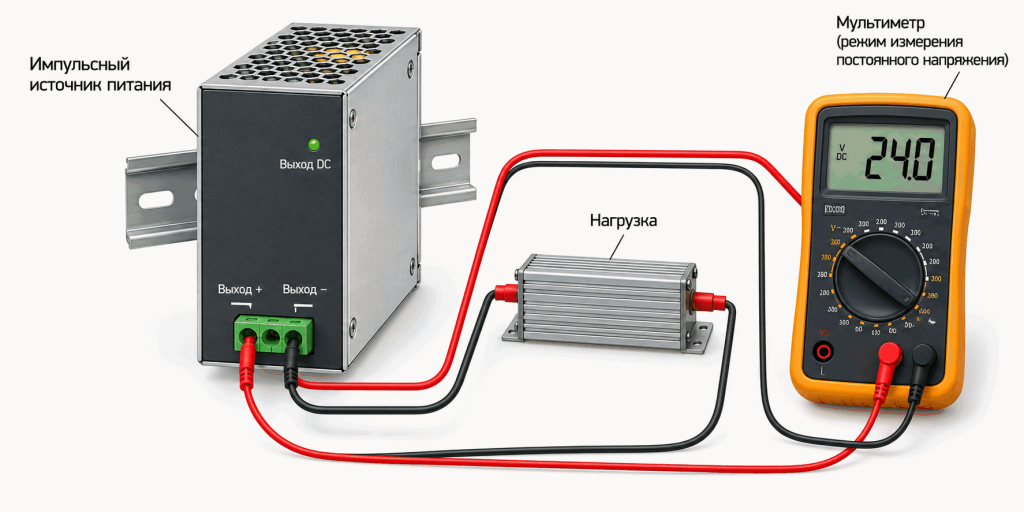

Выходное напряжение проверяют мультиметром в предусмотренных точках и сравнивают с паспортными характеристиками при соответствующей нагрузке. Например, для промышленного источника 24 В DC проверяют попадание фактического напряжения в допуск производителя; 24 В не является универсальным значением.

Если напряжение на выходе источника соответствует норме, но отсутствует на оборудовании, проверяют внешние соединения, защитные элементы и падение напряжения в линии. Если напряжение снижено на самом источнике, возможны перегрузка, ограничение тока, защитный режим или внутренняя неисправность.

Измерение выходного напряжения помогает оценить работу источника при соблюдении требований к нагрузке и условиям проверки.

Шаг 4. Оценить индикацию и режим работы

Проверяют индикаторы, диагностические сообщения и выходные сигналы состояния, если они предусмотрены. Значение индикации определяют по руководству: одинаковое мигание у разных моделей не обязательно означает одну неисправность. Оценивают охлаждение и внешние признаки перегрева.

Шаг 5. Определить необходимость внутренней диагностики

Если питание и внешние цепи исправны, а источник не работает штатно, дальнейшую проверку проводит квалифицированный специалист по сервисной документации. Порядок зависит от конструкции, управления, гальванической развязки и защит. Универсальной последовательности внутренних измерений нет.

Шаг 6. Принять решение о ремонте или замене

Оценивают состояние устройства, доступность документации и компонентов, стоимость восстановления и возможность подтвердить безопасность после вмешательства. Для ответственной промышленной автоматики учитывают последствия повторного отказа.

Диагностику начинают с внешних цепей и нагрузки, после чего определяют необходимость квалифицированного ремонта.

Какие компоненты чаще выходят из строя

Внутренние неисправности могут возникать в цепях выпрямления, преобразования, фильтрации, управления и обратной связи. Для выявления поврежденного элемента требуется учитывать схему конкретной модели.

Поврежденный силовой полупроводник может быть следствием перегрузки или неисправности управления. Замена без устранения первопричины способна привести к повторному отказу. Вздутие конденсатора указывает на возможный дефект, но отсутствие внешних повреждений не подтверждает его исправность.

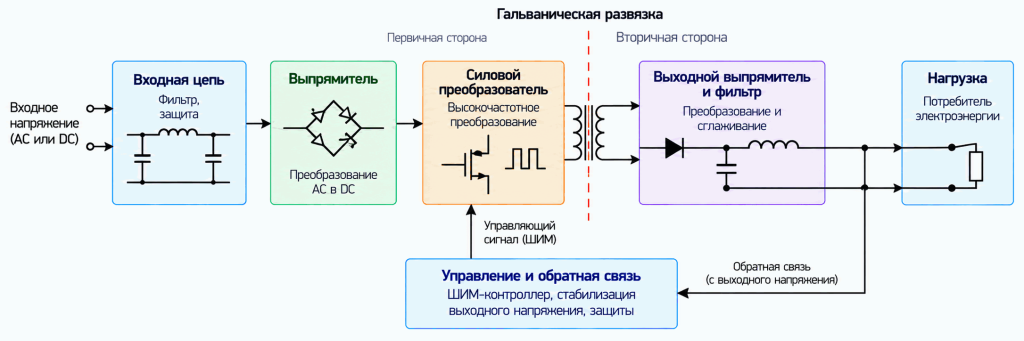

Импульсный блок питания состоит из нескольких функциональных узлов, неисправности которых могут влиять на выходное напряжение.

Диагностика импульсного блока питания с помощью осциллографа

Осциллограф применяют, когда измерения мультиметром недостаточно: он показывает изменение напряжения во времени, в том числе процессы, неочевидные при измерении постоянного значения.

• Оценка пульсаций выходного напряжения.
• Выявление периодических провалов и перезапусков.
• Наблюдение переходных процессов при изменении нагрузки в допустимых контрольных точках.
• Сопоставление измерений с требованиями производителя.

Мультиметр может показывать напряжение в допустимом диапазоне, а осциллограф – обнаруживать пульсации, мешающие работе нагрузки. Результат зависит от подключения пробника, полосы измерения, настроек и помех. Допустимые значения и методику измерения задает документация конкретного источника.

Обычный осциллограф с заземленным общим проводом нельзя произвольно подключать к первичной стороне сетевого источника: это создает риск опасного соединения с землей, повреждения оборудования и поражения током. Внутренние измерения выполняют квалифицированные специалисты с подходящими пробниками и методиками; даже на выходе необходимо проверить допустимость подключения измерительного оборудования.

Когда ремонт блока питания нецелесообразен

Ремонт не всегда технически и экономически оправдан. Важно учитывать не только стоимость деталей, но и возможность безопасно восстановить устройство.

• Производитель не предусматривает компонентный ремонт.
• Корпус неразборный или конструкция не предназначена для обслуживания.
• Повреждены несколько функциональных узлов.
• Отсутствуют необходимые компоненты или сервисная документация.
• Стоимость ремонта и испытаний сопоставима с заменой.
• Невозможно подтвердить электробезопасность и надежность после вмешательства.

Для промышленной автоматики учитывают стоимость простоя и последствия повторного отказа. При замене проверяют совместимость нового источника по входному питанию, выходному напряжению, нагрузочной способности, условиям эксплуатации и защитным функциям.

Проверка после ремонта

Восстановление выходного напряжения само по себе не подтверждает исправность источника. После компонентного ремонта необходимо проверить его работу в предусмотренных режимах и соответствие требованиям безопасности.

• Контроль выходного напряжения.
• Проверка при допустимой нагрузке.
• Оценка стабильности и пульсаций.
• Проверка предусмотренных защитных функций.
• Необходимые испытания электробезопасности.

Если источник запускается без нагрузки, но отключается при подключении оборудования, неисправность может оставаться неустраненной. Нормальное напряжение также не исключает повышенных пульсаций или отказа защит. Проверки выполняют по документации и фиксируют по принятому порядку обслуживания. Без подтверждения безопасной работы источник нельзя возвращать в эксплуатацию.
