Реле давления для скважинного насоса: подключение и настройка

Реле давления для скважинного насоса обычно устанавливают вне скважины на напорной стороне системы, где оно воспринимает давление общей магистрали. Базовая схема: скважинный насос → предусмотренный схемой обратный клапан → напорная линия → узел с реле давления, манометром и гидроаккумулятором → потребители.

В классической системе с механическим реле при снижении давления до Pвкл реле формирует команду на запуск насоса, а при достижении Pоткл – на остановку. Уставки выбирают с учетом требуемого давления у потребителей, характеристик скважинного насоса, допустимого давления оборудования и параметров гидроаккумулятора.

Где устанавливают реле давления для скважинного насоса

Реле устанавливают в точке напорной системы, гидравлически связанной с контролируемой магистралью. Для обычной схемы с погружным насосом размещать механическое реле непосредственно в скважине не требуется.

Реле, манометр и гидроаккумулятор должны воспринимать давление одной рабочей гидравлической системы. Их часто объединяют на пятиходовом штуцере, коллекторе или другом узле, но конкретная компоновка не принципиальна, если сохраняется необходимая гидравлическая связь.

Фиксированного универсального расстояния от скважины до реле нет. Важно другое: между реле и контролируемым объемом не должно быть закрытой арматуры или другого элемента, который при нормальной работе отделяет чувствительный элемент реле от давления системы. Иначе реле может получать давление, не соответствующее состоянию управляемой магистрали.

Схема подключения реле давления скважинного насоса

Типовая схема подключения реле давления скважинного насоса выглядит так: скважина → погружной насос → предусмотренный схемой обратный клапан → напорная труба → реле давления + манометр + гидроаккумулятор → потребители.

Функции элементов:

• скважинный насос подает воду из источника и создает напор;
• обратный клапан препятствует нежелательному обратному движению воды после остановки насоса;
• напорная линия передает воду к системе водоснабжения;
• реле контролирует давление и формирует команду управления насосом;
• манометр показывает фактическое давление и позволяет определить Pвкл и Pоткл;
• гидроаккумулятор создает запас воды под давлением и уменьшает количество пусков насоса;
• потребители создают расход, вследствие которого давление в системе изменяется.

Расположение обратного клапана нельзя считать универсальным. Он может быть встроен в погружной насос или устанавливаться отдельно в соответствии с конструкцией насоса и рекомендациями производителя. Дополнительные обратные клапаны также не следует добавлять без обоснования схемой: они меняют гидравлические условия и могут усложнять диагностику.

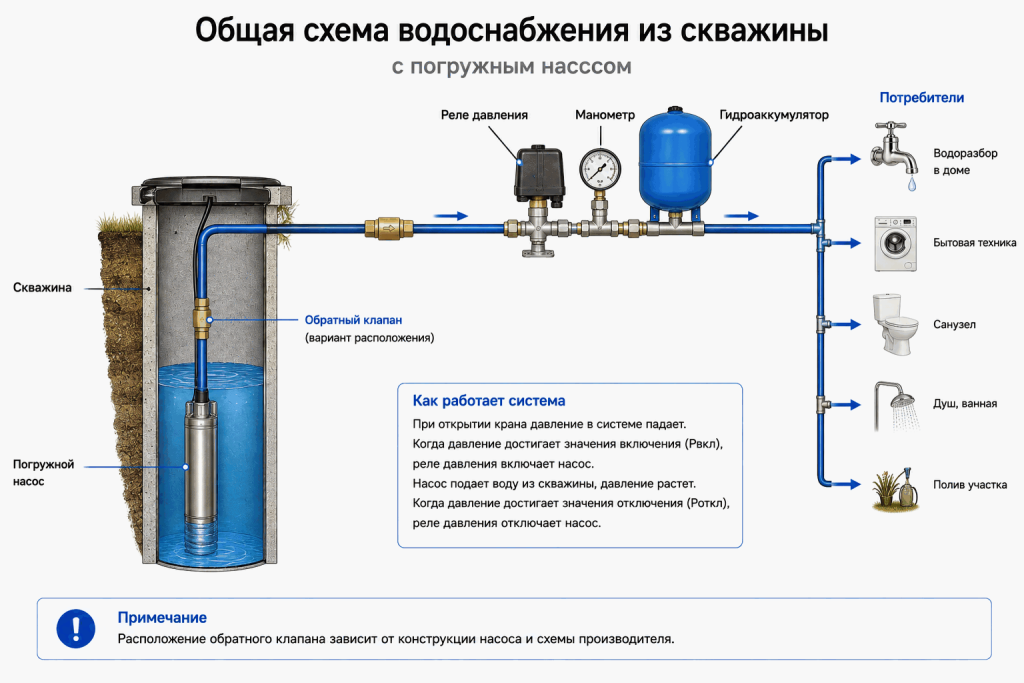

Общая схема водоснабжения из скважины: погружной насос подает воду по напорной магистрали через узел с реле давления, манометром и гидроаккумулятором к потребителям. Расположение обратного клапана показано как пример и зависит от конструкции насоса и схемы производителя.

Как подключить скважинный насос через реле давления

Подключение скважинного насоса через реле давления выполняют после выбора гидравлической схемы и проверки электрической совместимости оборудования. Реле должно получать фактическое давление общей напорной линии, а способ управления двигателем должен соответствовать схемам и допустимым нагрузкам конкретного оборудования.

1. Смонтируйте скважинный насос и напорную линию по требованиям производителя насоса.
2. Установите предусмотренный схемой обратный клапан, если необходимый клапан не является частью насоса.
3. Подключите гидроаккумулятор к контролируемой напорной системе.
4. Установите исправный манометр.
5. Подключите реле давления к той же гидравлической системе.
6. Выполните электрическое подключение реле и насоса по схемам оборудования.
7. Заполните и подготовьте систему к запуску в соответствии с конструкцией водоснабжения.
8. Проверьте гидравлические соединения на утечки.
9. Выполните пробный запуск.
10. По манометру определите фактические Pвкл и Pоткл в нескольких циклах.

Контакты реле могут непосредственно коммутировать двигатель только тогда, когда это прямо допускают характеристики реле, насоса и схема производителя. Нельзя оценивать такую возможность только по мощности двигателя в киловаттах: учитывают рабочий и пусковой ток, тип нагрузки и коммутационные характеристики контактов. Если прямое переключение не допускается, реле используют как элемент цепи управления контактором или другой предусмотренной аппаратурой.

Перед работами с электрической частью питание отключают и проверяют отсутствие напряжения. Подробная универсальная схема электромонтажа приведена в отдельной статье «Как подключить реле давления к насосу».

Как работает гидроаккумулятор в этой схеме

Гидроаккумулятор создает запас воды под давлением и позволяет обеспечить небольшой водоразбор без немедленного запуска скважинного насоса. Благодаря этому уменьшается число пусков двигателя.

Рабочий цикл: расход воды → гидроаккумулятор отдает воду → давление снижается до Pвкл → реле запускает насос → насос обеспечивает текущий расход и, если его подача превышает водоразбор, пополняет гидроаккумулятор → давление достигает Pоткл → насос отключается.

Если во время работы насоса расход равен или превышает его фактическую подачу, давление может не расти до Pоткл. Поэтому отсутствие отключения нельзя автоматически считать неисправностью реле.

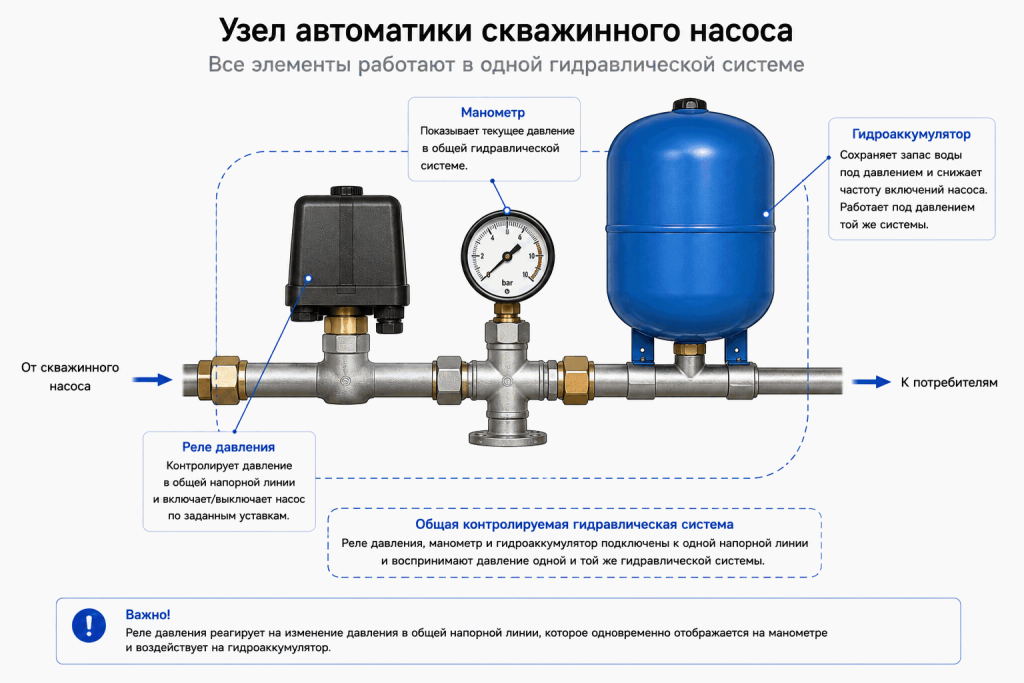

Узел автоматики скважинного насоса: реле давления, манометр и гидроаккумулятор подключены к общей напорной линии и работают с давлением одной гидравлической системы.

Регулировка реле давления насоса для скважины

Регулировка реле давления насоса для скважины начинается с определения требуемого рабочего диапазона и проверки возможностей системы, а не с вращения регулировочных гаек. Pвкл должно обеспечивать приемлемое минимальное давление у потребителей, а Pоткл – быть достижимым насосом и допустимым для всех элементов системы.

Перед регулировкой проверьте:

• характеристику насоса и условия его фактической работы в скважине;
• диапазон настройки и максимально допустимое рабочее давление реле;
• допустимое давление гидроаккумулятора, трубопровода, арматуры и другого оборудования;
• предзаряд гидроаккумулятора при сброшенном давлении воды;
• фактические Pвкл и Pоткл по исправному манометру.

Для распространенного механического реле с двумя пружинами большая пружина P обычно смещает рабочий диапазон, а малая пружина ΔP изменяет разницу между Pвкл и Pоткл. Это типовая, но не универсальная конструкция; направление и взаимное влияние регулировок необходимо сверять с документацией конкретного реле.

Главное ограничение: Pоткл должно находиться в диапазоне давления, который скважинный насос способен стабильно обеспечить в реальной системе. При этом у насоса должен оставаться рабочий режим, допустимый его производителем.

Паспортный максимальный напор нельзя напрямую принимать за допустимое Pоткл. Максимальный напор обычно соответствует режиму, близкому к нулевой подаче. Давление, доступное в реальной системе, зависит от динамического уровня воды, высоты точки измерения относительно уровня воды, требуемого расхода и гидравлических потерь в трубе, арматуре и других элементах.

Если Pоткл выше реально достижимого давления, насос будет работать, но реле не получит условия для штатного отключения по верхней уставке. Подробная методика изменения пружин и проверки результата приведена в статье «Как отрегулировать и настроить реле давления».

Как согласовать реле, насос и гидроаккумулятор

Для типовой системы с мембранным гидроаккумулятором логика согласования выглядит так: предзаряд гидроаккумулятора < Pвкл < Pоткл, а Pоткл одновременно должно быть достижимо насосом и оставаться ниже допустимых пределов оборудования.

Эта последовательность не задает универсальных значений. Предзаряд проверяют при отключенном насосе и сброшенном давлении воды на водяной стороне примерно до 0 бар. Требуемую разницу между предзарядом и Pвкл выбирают по документации гидроаккумулятора и условиям системы.

При выборе Pвкл учитывают не только бак, но и минимальное давление, необходимое потребителям с учетом перепада высот и потерь в трубопроводе. При выборе Pоткл одновременно проверяют две границы: насос должен уверенно достигать верхней уставки, а давление не должно превышать допустимые значения реле, гидроаккумулятора, труб, фитингов и другой арматуры.

Если насос включается слишком часто, изменение ΔP не должно быть первым и единственным действием. Сначала проверяют предзаряд и состояние гидроаккумулятора, наличие утечек, удержание давления обратным клапаном, фактический водоразбор и повторяемость точек переключения. Иначе регулировка может только скрыть причину частых пусков.

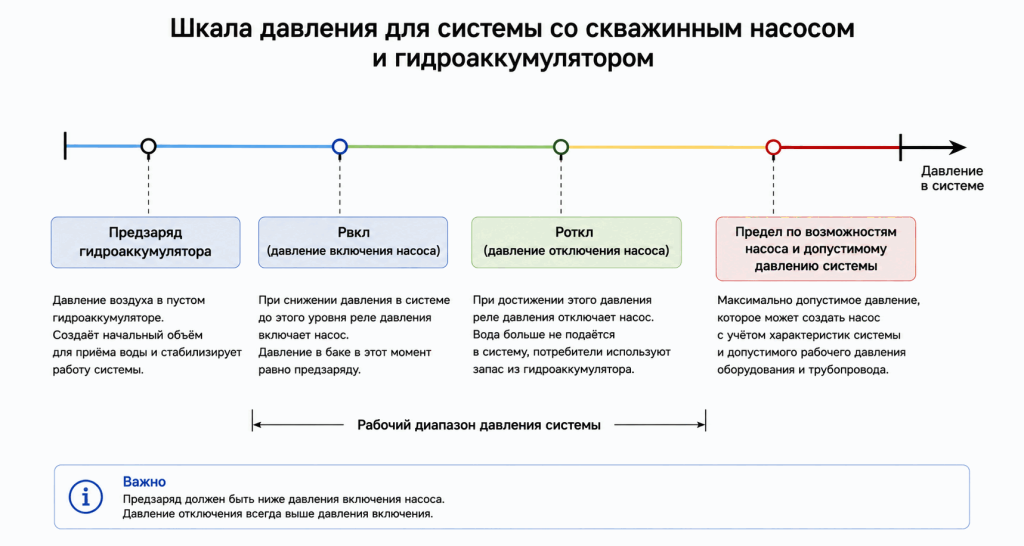

Взаимосвязь давлений в системе со скважинным насосом и гидроаккумулятором: предзаряд расположен ниже Pвкл, а Pоткл — выше Pвкл. Верхняя граница рабочего давления определяется реальными возможностями насоса и допустимым давлением оборудования системы.

Проверка после подключения и настройки

После монтажа и регулировки проверьте несколько полных циклов. Важно оценить не только сам факт включения и отключения, но и повторяемость точек срабатывания.

Порядок проверки: открыть кран → давление снижается → зафиксировать Pвкл → насос запускается → закрыть кран → давление повышается → зафиксировать Pоткл → насос отключается.

В нескольких циклах проверьте:

• герметичность соединений;
• повторяемость Pвкл и Pоткл;
• отсутствие чрезмерно частых пусков;
• способность насоса уверенно достигать Pоткл после прекращения водоразбора;
• нормальную работу гидроаккумулятора;
• удержание давления после остановки насоса при отсутствии водоразбора.

Если точки переключения заметно меняются от цикла к циклу, не перенастраивайте реле сразу. Сначала исключите погрешность или неисправность манометра, утечки, проблемы гидроаккумулятора, нестабильную подачу насоса и другие причины изменения давления.

Частые ошибки

Главная группа ошибок – попытка настраивать реле отдельно от гидравлических и электрических возможностей скважинной системы.

• Неправильная гидравлическая схема или отсечение реле от контролируемой магистрали арматурой приводит к неверному восприятию давления.
• Отсутствие исправного манометра не позволяет достоверно определить фактические Pвкл и Pоткл.
• Слишком высокое Pоткл может быть недостижимо для насоса в реальных условиях скважины.
• Неправильное соотношение предзаряда и Pвкл ухудшает использование рабочего объема гидроаккумулятора и может влиять на частоту пусков.
• Негерметичность или неисправность обратного клапана может приводить к падению давления после остановки и повторным пускам.
• Недостаточный напор насоса нельзя компенсировать повышением уставок реле: верхняя уставка не увеличивает возможности насоса.
• При электрическом подключении нельзя игнорировать пусковой ток двигателя и допустимые условия коммутации реле.
• Обычное механическое реле давления нельзя автоматически считать достаточной защитой скважинного насоса от работы без воды.

Если система уже собрана, но работает нестабильно, подробный поиск причины следует проводить по алгоритму из статьи «Неисправности реле давления».

Нужна ли защита от сухого хода

Защиту от сухого хода предусматривают, если для конкретной скважины и насоса существует риск работы при недостаточном притоке воды или снижении уровня ниже допустимого для насоса. Обычное механическое реле давления само по себе не является универсальной защитой от такого режима.

Способ защиты выбирают по требованиям производителя насоса и условиям источника. В зависимости от системы контроль может строиться по уровню, электрическим параметрам двигателя, давлению, потоку или другой предусмотренной логике. Важно проверять не только наличие функции «сухой ход», но и то, подходит ли ее принцип срабатывания и алгоритм повторного запуска для конкретной скважины.
