Проверка индуктивного датчика: неисправности и диагностика

Работоспособность индуктивного датчика проверяют последовательно: измеряют напряжение питания, контролируют светодиодную индикацию, проверяют реакцию на металлический объект и изменение выходного сигнала. Если датчик обнаруживает металл, но ПЛК не получает сигнал, дополнительно проверяют совместимость выходного каскада с дискретным входом контроллера.

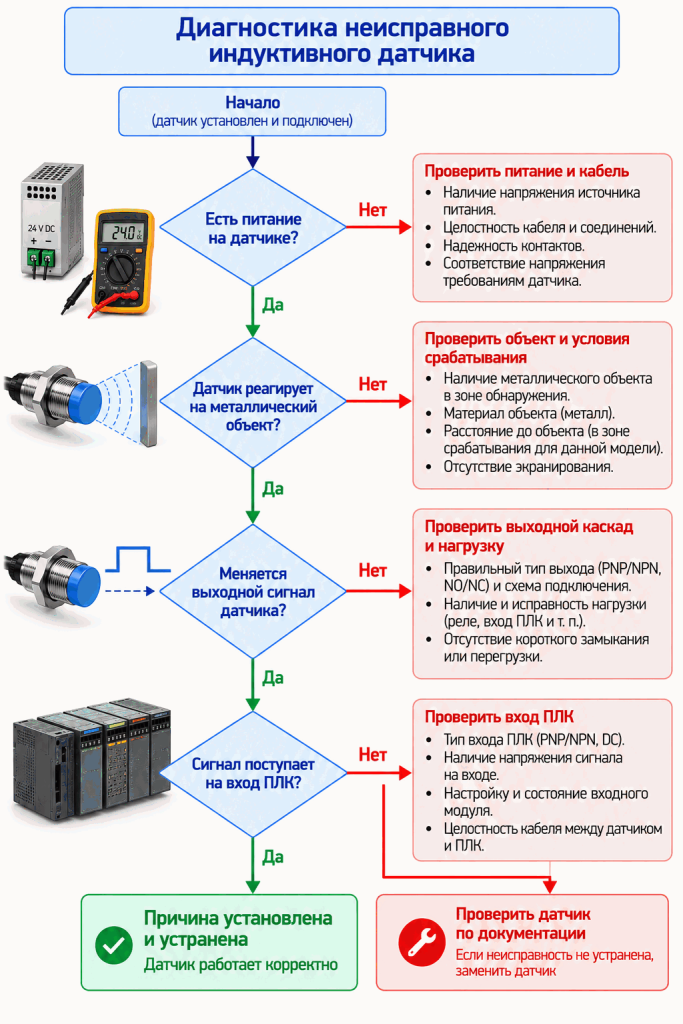

Последовательность диагностики: питание → индикация → металлический объект → выходной сигнал → вход ПЛК.

Отсутствие срабатывания не всегда означает неисправность датчика. Причина может заключаться в неправильном подключении, неподходящей мишени, чрезмерном расстоянии до объекта или характеристиках входа ПЛК.

Что проверить перед диагностикой индуктивного датчика

Перед проверкой необходимо определить модель датчика и изучить его техническую документацию. Порядок измерений зависит от электрического исполнения устройства.

Для трехпроводных датчиков постоянного тока обычно отдельно проверяют питание и сигнальный выход. Двухпроводные исполнения требуют учета тока утечки, остаточного падения напряжения и особенностей питания через нагрузку.

Не следует ориентироваться только на цвет проводов или предполагаемое назначение клемм. Эти сведения необходимо сверять со схемой производителя.

Как проверить индуктивный датчик: пошаговая инструкция

Проверка питания

Первый этап диагностики – измерение напряжения непосредственно на соответствующих выводах питания датчика. Для этого используют мультиметр в режиме измерения постоянного или переменного напряжения в зависимости от исполнения устройства.

1. Определить по документации цепи питания и допустимый диапазон напряжения.
2. Проверить исправность кабеля, разъема и контактных соединений.
3. Измерить напряжение на выводах датчика при подключенной штатной нагрузке.
4. Для датчиков постоянного тока проверить правильность полярности.
5. Убедиться, что напряжение не выходит за допустимые пределы при работе оборудования.

Если напряжение на источнике соответствует норме, но на датчике заметно снижается, необходимо проверить соединения, кабель и возможную перегрузку цепи.

Измерения под напряжением выполняют только при соблюдении требований электробезопасности, с использованием подходящих измерительных приборов. Изменять соединения следует при отключенном питании и после проверки отсутствия напряжения.

Нельзя подавать напряжение непосредственно на неизвестные выводы датчика, не установив их назначение и допустимые электрические характеристики. Для двухпроводных моделей напряжение измеряют по схеме производителя: измерение между двумя проводами самого датчика не равнозначно измерению напряжения источника питания.

Проверка светодиодной индикации

Многие индуктивные датчики оснащены светодиодным индикатором. В зависимости от модели он может отображать наличие питания, состояние выходного сигнала или диагностическую информацию.

Для проверки необходимо подать штатное питание, поднести подходящий металлический объект к чувствительной поверхности и наблюдать за изменением индикации.

Если индикатор показывает состояние выхода, его переключение при обнаружении металла подтверждает, что электронная схема зарегистрировала изменение условий обнаружения. Но светодиодная индикация не является универсальным доказательством исправности: выходной каскад или сигнальная цепь могут оставаться неисправными.

Если индикация не изменяется, сначала проверяют ее назначение по паспорту. У отдельных моделей отсутствие свечения или постоянное свечение нормально для определенного режима работы.

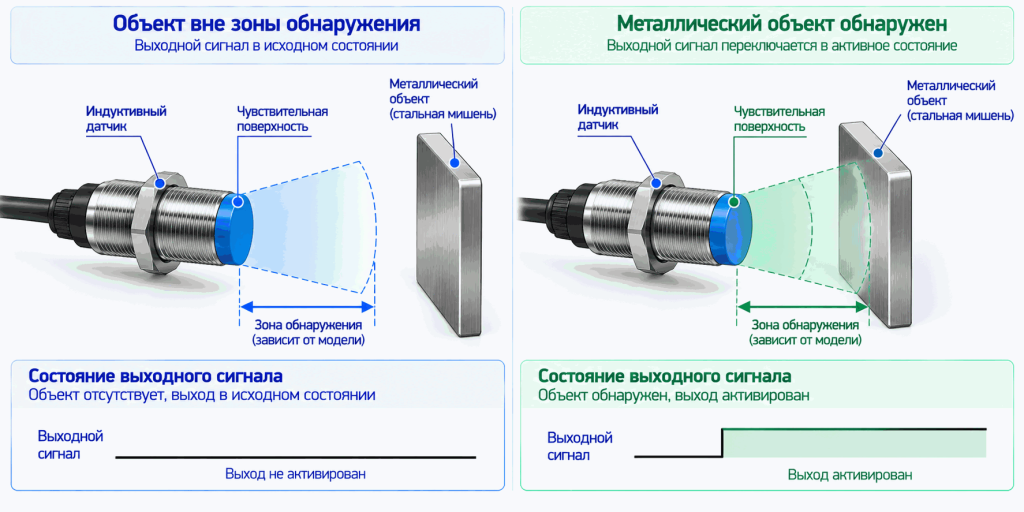

Проверка реакции на металлический объект

Для проверки обнаружения используют металлическую мишень, соответствующую характеристикам датчика. Предпочтительно применять материал и размеры, указанные производителем для контрольных испытаний.

Мишень постепенно приближают к чувствительной поверхности, затем удаляют. При этом наблюдают за индикацией и выходным сигналом. На результат влияют:

• Материал объекта. Сталь, алюминий, медь и другие металлы могут обнаруживаться на разных расстояниях.
• Размеры и форма. Небольшая деталь может вызывать более слабую реакцию, чем стандартная испытательная мишень.
• Расстояние. Объект за пределами рабочей зоны не должен вызывать переключение.
• Ориентация. Положение мишени относительно чувствительной поверхности влияет на обнаружение.
• Окружающий металл. Близко расположенные металлические элементы могут изменять условия работы датчика.

Для многих стандартных индуктивных датчиков номинальное расстояние срабатывания определяют со стальной испытательной мишенью. При использовании цветных металлов фактическое расстояние обнаружения может быть меньше. Поэтому отсутствие реакции на произвольный металлический предмет не позволяет однозначно признать датчик неисправным.

Работоспособность индуктивного датчика проверяют по изменению выходного сигнала при перемещении подходящей металлической мишени.

Проверка выходного сигнала мультиметром

Способ измерения зависит от типа выходного каскада. Для распространенных трехпроводных датчиков постоянного тока необходимо учитывать PNP/NPN, функцию NO/NC и наличие соответствующей нагрузки.

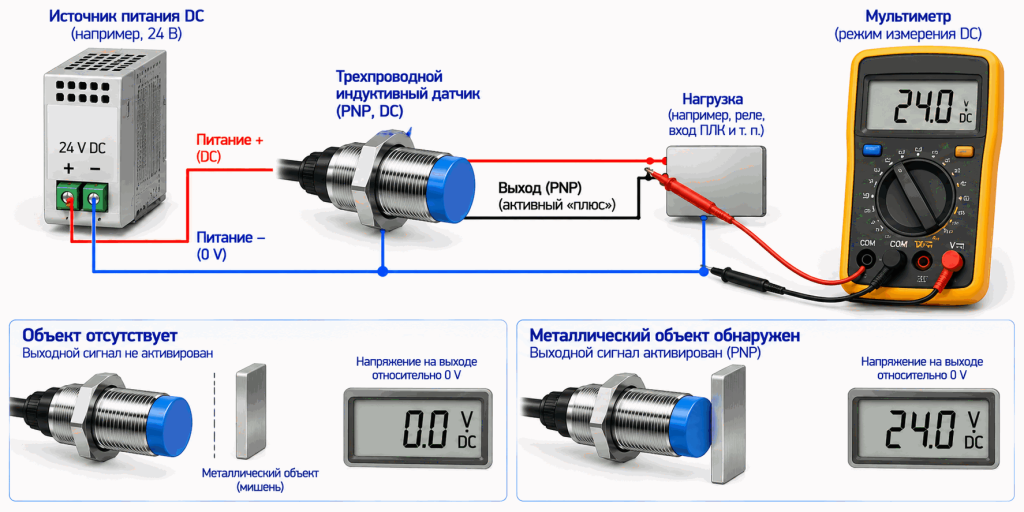

Проверка PNP-датчика. Мультиметр переводят в режим измерения постоянного напряжения. При подключенной совместимой нагрузке измеряют напряжение между сигнальным выходом и общим проводом питания. У типового PNP-выхода в активном состоянии потенциал сигнального вывода приближается к положительному потенциалу питания с учетом падения напряжения на выходном каскаде.

Для датчика NO активное состояние обычно соответствует обнаружению металла, для NC – отсутствию объекта.

Проверка NPN-датчика. У типового NPN-выхода активное состояние соответствует коммутации сигнального вывода к общему проводу. При проверке необходимо обеспечить предусмотренную производителем нагрузку между положительным питанием и выходом либо использовать совместимую входную цепь.

В такой схеме при активном выходе напряжение между сигнальным выводом и общим проводом обычно становится близким к нулю. При неактивном выходе напряжение определяется подключенной нагрузкой и характеристиками выходной цепи.

Измерение на неподключенном выходе может дать неоднозначный результат. Это связано с особенностями транзисторного каскада, токами утечки и высоким входным сопротивлением мультиметра.

Для двухпроводных датчиков метод проверки отличается: необходимо учитывать последовательное включение с нагрузкой, остаточное напряжение и ток утечки. Не используют режим прозвонки или измерения сопротивления на находящемся под напряжением электронном выходе.

Выходной сигнал индуктивного датчика проверяют при корректном питании и подключенной нагрузке с учетом типа выходного каскада.

Почему индуктивный датчик не срабатывает

Если индуктивный датчик не реагирует на металлический объект, необходимо последовательно исключить электрические причины и неправильные условия обнаружения.

Если датчик не срабатывает на небольшую металлическую деталь, проверку повторяют с подходящей контрольной мишенью. Это позволяет исключить влияние материала, размеров и формы объекта.

Если индикация обнаружения меняется, но электрический выход остается в одном состоянии при корректной нагрузке, возможна неисправность выходного каскада. Окончательный вывод делают после проверки схемы подключения, функции NO/NC и параметров входной цепи.

Индуктивный датчик постоянно срабатывает или работает нестабильно

Неправильная работа датчика может проявляться постоянным активным сигналом или периодическим переключением без ожидаемого перемещения объекта.

Датчик постоянно активен

Если выход остается активным, сначала необходимо проверить, не находится ли металлический объект постоянно в зоне обнаружения. Другие возможные причины – влияние соседних металлических конструкций, неправильная интерпретация NO/NC, ошибка подключения или неисправность выходного каскада.

Например, у исправного датчика NC активное состояние при отсутствии металлического объекта является нормальным. Если принять такую логику за NO, может возникнуть ошибочное предположение о постоянном срабатывании.

Датчик срабатывает нестабильно

Периодические переключения могут возникать, когда металлический объект находится около границы зоны обнаружения. Небольшие вибрации или смещения мишени в таком случае изменяют условия срабатывания.

• взаимное влияние близко расположенных индуктивных датчиков;
• электрические помехи от силового оборудования;
• нестабильность напряжения питания;
• повреждение кабеля или разъема;
• изменение положения датчика либо металлической мишени.

Если сигнал становится устойчивым после изменения положения объекта, причина может заключаться в недостаточном запасе по расстоянию обнаружения. При подозрении на электрические помехи проверяют прокладку сигнального кабеля, соединения и требования производителя к электромагнитной совместимости.

Устойчивость работы определяется не только характеристиками датчика, но и условиями его применения.

Почему ПЛК не видит сигнал исправного индуктивного датчика

Индуктивный датчик может правильно обнаруживать металлический объект, но контроллер при этом не будет регистрировать изменение состояния входа. Это происходит, когда электрические параметры выходной цепи не соответствуют требованиям дискретного входа ПЛК или нарушена схема соединений.

1. Тип выхода. Убедиться, что PNP- или NPN-выход совместим со схемой входного модуля.
2. Общая точка. Проверить правильность подключения общего вывода соответствующей группы входов.
3. Электрические параметры. Сопоставить номинальное напряжение, входной ток и пороги переключения.
4. Функция NO/NC. Убедиться, что ожидаемое состояние сигнала соответствует логике датчика.
5. Сигнальная цепь. Проверить наличие изменения напряжения непосредственно на клемме входа ПЛК.
6. Состояние канала. Проверить индикацию и диагностику дискретного входного модуля.
7. Программа контроллера. Убедиться, что используется правильный адрес входа и его состояние корректно обрабатывается программой.

Если сигнал меняется на выходе датчика, но не меняется на входной клемме ПЛК, необходимо проверить соединительный кабель и контакты. Если электрический сигнал присутствует на входе, но контроллер не распознает его, проверяют пороги переключения, конфигурацию и исправность входного канала.

Для двухпроводных датчиков дополнительно учитывают ток утечки в выключенном состоянии и остаточное падение напряжения при включении. Эти параметры могут препятствовать корректному переключению дискретного входа.

Когда индуктивный датчик необходимо заменить

Замена датчика обоснованна, когда внешние причины исключены, а устройство не соответствует характеристикам производителя или не может безопасно эксплуатироваться.

• механически поврежден корпус или чувствительная поверхность;
• нарушена герметичность устройства;
• повреждены электрические элементы или кабель, если восстановление не предусмотрено производителем;
• при правильном питании и подходящей мишени отсутствует ожидаемая реакция;
• выходной сигнал не соответствует документации при корректном подключении и нагрузке;
• подтвержден внутренний отказ, для которого не предусмотрен ремонт в условиях эксплуатации.

Перед заменой необходимо проверить источник питания, проводку, подключенную нагрузку и условия обнаружения. Не рекомендуется вскрывать герметичный индуктивный датчик или самостоятельно ремонтировать выходной каскад, если такая процедура не предусмотрена производителем.

При подборе замены важно учитывать не только размеры корпуса, но и напряжение питания, PNP/NPN, NO/NC, расстояние срабатывания и электрические характеристики выхода.

Последовательная диагностика помогает определить, связана ли проблема с питанием, обнаружением объекта, выходным сигналом или входом контроллера.

При необходимости замены подходящее исполнение можно подобрать в каталоге бесконтактных датчиков.
