Проверка емкостного датчика: неисправности и причины отказов

Работоспособность промышленного емкостного датчика приближения проверяют последовательно: измеряют питание, оценивают индикацию, проверяют реакцию на подходящий объект и изменение выходного сигнала. Если выход переключается, но ПЛК не получает сигнал, проверяют электрическую совместимость и цепь подключения.

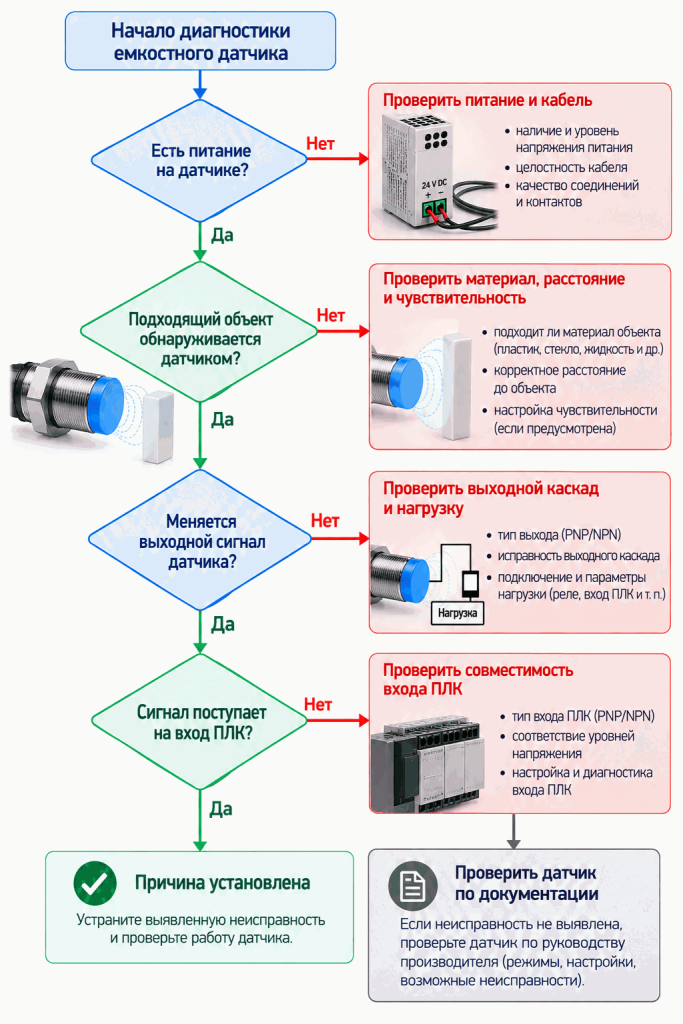

Алгоритм: питание → индикация → контрольный объект → выходной сигнал → вход ПЛК. Отсутствие реакции не всегда означает поломку: причина может заключаться в настройке, материале объекта, расстоянии, загрязнениях или подключении. Методика ниже относится прежде всего к дискретным датчикам приближения; для преобразователей уровня, давления и перемещения она не универсальна.

Что проверить перед диагностикой емкостного датчика

До измерений найдите паспорт конкретной модели и уточните характеристики, от которых зависит способ проверки:

• Назначение и исполнение датчика, напряжение и тип питания, допустимый диапазон.
• Количество проводов и тип выхода: PNP, NPN, релейный или иной.
• Функцию NO/NC, которая задает логику выхода, но не тип выходного транзистора.
• Номинальное расстояние обнаружения и условия, при которых оно определено производителем.
• Наличие регулировки чувствительности, назначение индикаторов и допустимую нагрузку.

Контрольный объект должен соответствовать реальному материалу, его размерам и положению. Реакция на случайный предмет не доказывает исправность, а отсутствие реакции – отказ: диэлектрические свойства и геометрия существенно влияют на обнаружение. Принцип описан в материале «Емкостные датчики: принцип работы, устройство, виды и применение».

Перед испытанием исключите непреднамеренный пуск механизмов при переключении датчика. Переподключение выполняйте только при снятом питании; измерения под напряжением – квалифицированным персоналом с соблюдением требований электробезопасности.

Как проверить емкостный датчик: пошаговая инструкция

Шаг 1. Проверка питания

Измерьте мультиметром напряжение на выводах питания датчика, а не только на клеммах источника. Выберите режим AC или DC по паспорту. Для DC-исполнений проверьте полярность, если она имеет значение. Сопоставьте напряжение с допустимым диапазоном, осмотрите кабель, разъемы и контакты. По возможности проверьте напряжение при рабочей нагрузке: падение из-за плохого контакта или недостаточной мощности источника может вызывать сбои.

Если питание отсутствует или выходит за допустимые пределы, сначала устраните неисправность питающей цепи. Не подавайте напряжение от произвольного источника без сверки с документацией.

Шаг 2. Проверка светодиодной индикации

Сравните индикацию без объекта и при его появлении с описанием конкретной модели. Индикатор может отображать питание, обнаружение, состояние выхода или диагностику; универсальной расшифровки цветов нет. Отсутствие свечения не обязательно означает отсутствие питания.

Изменение светодиода подтверждает лишь соответствующее внутреннее состояние, но не исправность выходного каскада и проводки.

Шаг 3. Проверка реакции на контрольный объект

1. Очистите и осмотрите чувствительную поверхность, исключите посторонние объекты рядом с ней.
2. Возьмите образец рабочего материала подходящих размеров и формы.
3. Поместите образец в предусмотренную документацией рабочую зону с учетом монтажного положения датчика.
4. Проверьте реакцию по индикации и, при необходимости, выходному сигналу.
5. Удалите образец, убедитесь в обратном переключении и повторите цикл несколько раз.

Если переключения нет, проверьте расстояние, ориентацию объекта, соседние конструкции, влажность и отложения. Разные пластики, стекло, жидкости и сыпучие материалы влияют на емкость по-разному. Для моделей с регулировкой чувствительности допустима настройка по инструкции, но увеличение чувствительности может вызвать ложное обнаружение фоновых объектов.

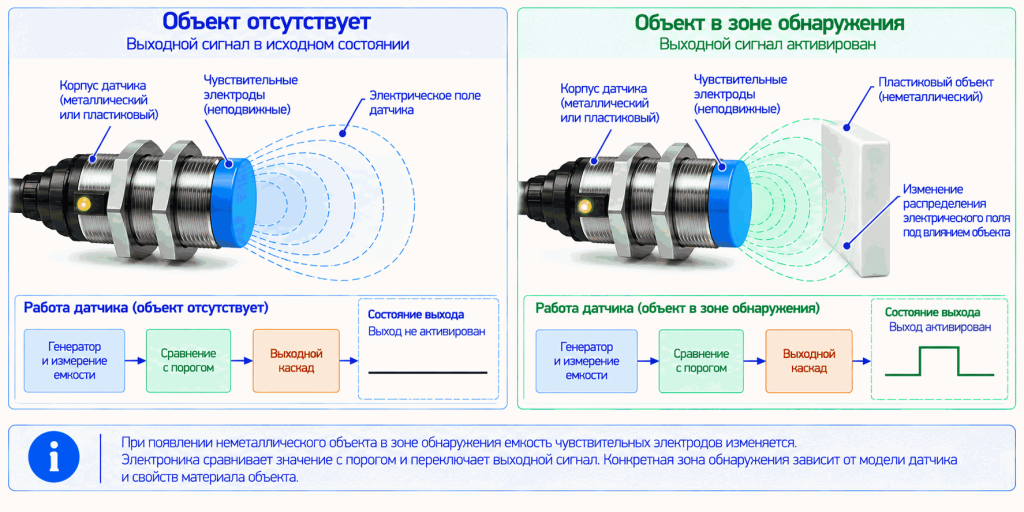

Работоспособность емкостного датчика проверяют по изменению выходного сигнала при появлении подходящего объекта в зоне чувствительности.

Шаг 4. Проверка выходного сигнала мультиметром

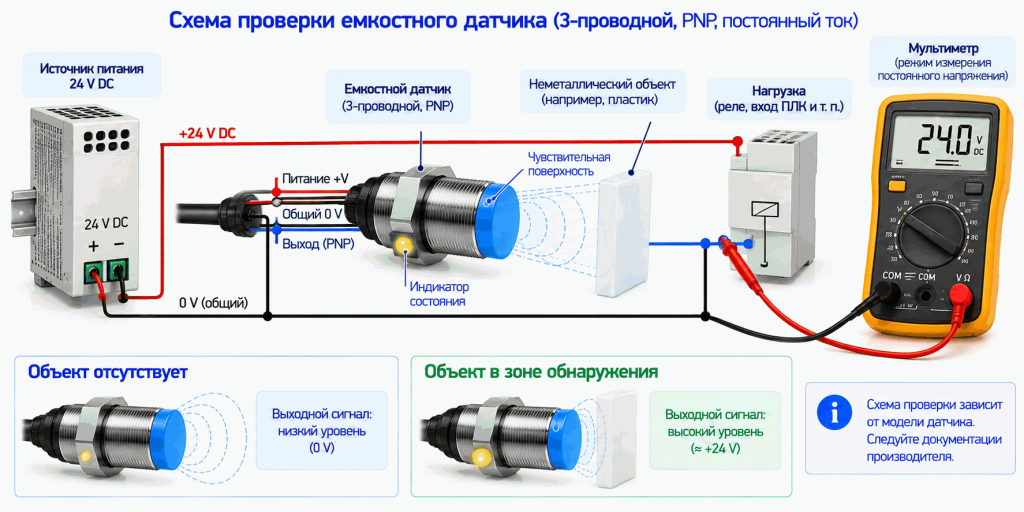

Для распространенного трехпроводного DC-датчика с PNP-выходом подключите предусмотренную схемой совместимую нагрузку или входную цепь. Измерьте напряжение между выходом и общим проводом питания при наличии и отсутствии контрольного объекта. В активном состоянии типовой PNP-выход подает на нагрузку положительный потенциал, близкий к напряжению питания с учетом падения на выходном каскаде.

У NPN-датчика в активном состоянии выход коммутируется к общему проводу. При нагрузке, подключенной к положительному полюсу питания, напряжение выхода относительно общего провода обычно снижается. Без подходящей нагрузки или входной цепи измеренное напряжение может не иметь однозначного диагностического значения.

Функция NO/NC определяет, в каком состоянии объекта выход активен; она не заменяет определение PNP/NPN. У двухпроводных электронных датчиков учитывают ток утечки в выключенном состоянии и остаточное падение напряжения во включенном. Для отдельных типов выходов необходима своя схема измерения. Не используйте прозвонку электронного выхода как универсальную проверку и не делайте вывод об отказе по напряжению на неподключенном выходе.

Выходной сигнал емкостного датчика проверяют мультиметром при корректном питании и подключенной нагрузке с учетом типа выхода.

Шаг 5. Проверка сигнала на входе ПЛК

Если датчик переключает выход, а контроллер не видит событие, сравните тип PNP/NPN с требованиями входного модуля, проверьте общую точку, уровни напряжения и токи входа. Измерьте сигнал на входной клемме, затем сопоставьте его с диагностическим состоянием канала ПЛК и программной логикой NO/NC.

Если переключение есть у датчика, но отсутствует на клемме ПЛК, проверьте кабель и соединения. Если электрический сигнал доходит до клеммы, а вход не меняет состояние, проверьте совместимость, настройки и исправность канала. Само изменение напряжения без учета порогов и тока входа не гарантирует корректное распознавание.

Почему емкостный датчик не срабатывает

При отсутствии обнаружения последовательно исключают внешние причины. Таблица помогает определить следующую проверку без преждевременной замены датчика.

Регулировка чувствительности доступна не для всех моделей и не исправляет ошибки питания или несовместимость выходной цепи. Слишком высокая чувствительность способна привести к постоянному обнаружению объекта.

Последовательная проверка помогает определить, связана ли проблема с питанием, условиями обнаружения, выходом датчика или входом контроллера.

Емкостный датчик постоянно срабатывает или работает нестабильно

Датчик постоянно показывает наличие объекта

Постоянный активный сигнал возможен из-за высокой чувствительности, посторонних предметов, налипания материала, влаги, конденсата или соседних конструкций. Сначала очистите поверхность, исключите фоновые объекты и проверьте фактическое состояние выхода. Учитывайте функцию NO/NC: активный электрический уровень не всегда означает обнаружение. Если условия корректны, но выход не переключается, проверьте нагрузку и выходной каскад по паспорту.

Датчик срабатывает нестабильно

Повторные переключения вызывают работа около границы обнаружения, вибрации, изменение влажности или плотности материала, загрязнение, просадки питания и электромагнитные помехи. Проверяйте несколько циклов в характерных рабочих условиях, включая опорожнение и заполнение емкости. Настройка порога должна обеспечивать устойчивое обнаружение нужного объекта без реакции на фон; универсального положения регулятора не существует.

Особенности проверки при контроле жидкостей и сыпучих материалов

При контроле жидкости через неметаллическую стенку проверьте применимость датчика, материал и толщину стенки, положение относительно уровня, наличие конденсата и отложений. Сравните два состояния: жидкость ниже контрольной отметки и жидкость достигла ее. Паразитное влияние стенки и налипания может сохранять обнаружение даже после опорожнения.

При контроле сыпучих материалов проверьте фактическое наличие продукта у чувствительной зоны, влажность, плотность заполнения и налипание. Используйте реальный материал: изменение состава или влажности меняет условия обнаружения. Не все емкостные сигнализаторы уровня устанавливаются снаружи емкости; некоторые чувствительные элементы контактируют со средой.

Когда емкостный датчик необходимо заменить

Замена обоснована при повреждении корпуса или чувствительной поверхности, нарушении герметичности, небезопасном повреждении кабеля, подтвержденном внутреннем отказе либо отсутствии требуемой реакции и корректного выходного сигнала после проверки питания, нагрузки, подключения и условий обнаружения.

Один неудачный тест с произвольным объектом недостаточен для вывода о неисправности. Не вскрывайте герметичный корпус и не ремонтируйте внутреннюю электронику, если производитель не предусматривает такую процедуру. Подходящее исполнение можно выбрать в каталоге емкостных датчиков.
