Программируемое реле времени: схема подключения и настройка

Программируемое реле времени управляет оборудованием по заданным временным интервалам: включает нагрузку с задержкой, отключает ее через установленное время, формирует импульсы или повторяет циклы переключения. Отдельные модели также поддерживают суточные и недельные расписания.

Порядок работы: проверить характеристики → изучить схему подключения → подключить питание и нагрузку → выбрать режим → задать временные параметры → проверить переключение.

Схема соединений, доступные режимы и последовательность настройки зависят от модели. Универсального назначения клемм и порядка нажатия кнопок для всех программируемых реле времени нет.

Что такое программируемое реле времени и для чего оно используется

Программируемое реле времени – устройство автоматизации, которое изменяет состояние выходной цепи по выбранному временному алгоритму. В отличие от реле с одной фиксированной функцией, оно позволяет выбирать предусмотренные производителем режимы и изменять их параметры.

• Задержка включения. Запуск вентилятора, насоса или другого оборудования через заданное время после поступления управляющего сигнала.
• Задержка отключения. Продолжение работы оборудования в течение установленного интервала после наступления условия отключения.
• Импульсное управление. Формирование сигнала заданной длительности для исполнительного устройства.
• Циклическая работа. Периодическое включение и отключение нагрузки с заданными интервалами.
• Управление по расписанию. Включение освещения или вентиляции в определенные часы, если устройство оснащено календарными функциями.
• Временные последовательности. Организация отдельных этапов работы оборудования без применения сложного контроллера.

Программируемое реле времени не следует путать с программируемым логическим реле или ПЛК. Его основное назначение – выполнение временных функций, тогда как логические устройства могут реализовывать более сложные алгоритмы с обработкой нескольких условий и сигналов.

Что проверить перед подключением реле времени

Перед подключением необходимо проверить совместимость питания, выходной цепи и доступных временных функций с оборудованием. Проверять только напряжение питания недостаточно: реле может включаться, но не подходить для коммутации конкретной нагрузки.

Контакт, рассчитанный на определенный ток при активной нагрузке, не обязательно допускает такой же ток при коммутации электродвигателя или другой индуктивной нагрузки. Пусковые токи, характер нагрузки и частота переключений влияют на срок службы контактов. Если выход не рассчитан на непосредственное управление оборудованием, применяют промежуточное коммутационное устройство, например контактор.

Также проверяют способ запуска отсчета: от подачи питания или от изменения состояния управляющего входа. Это определяет как схему подключения, так и дальнейшую настройку.

Схема подключения программируемого реле времени

Схема подключения программируемого реле времени предусматривает питание самого устройства и цепь управления нагрузкой. Эти цепи необходимо различать: напряжение питания реле не определяет автоматически параметры его выхода.

• Клеммы питания реле времени.
• Один или несколько выходных контактов либо электронных выходов.
• Управляющий вход запуска или сброса, если он предусмотрен.
• Общие выводы и дополнительные выходы сигнализации, если они предусмотрены.
• Защитные аппараты в соответствующих цепях по проекту.

Выход электромеханического реле может содержать нормально открытый, нормально закрытый или переключающий контакт. Не все программируемые реле времени оснащены беспотенциальными выходами: встречаются и электронные исполнения. Перед монтажом отключают все связанные источники питания, исключают случайное включение и проверяют отсутствие напряжения установленным безопасным способом. Назначение клемм определяют по схеме производителя.

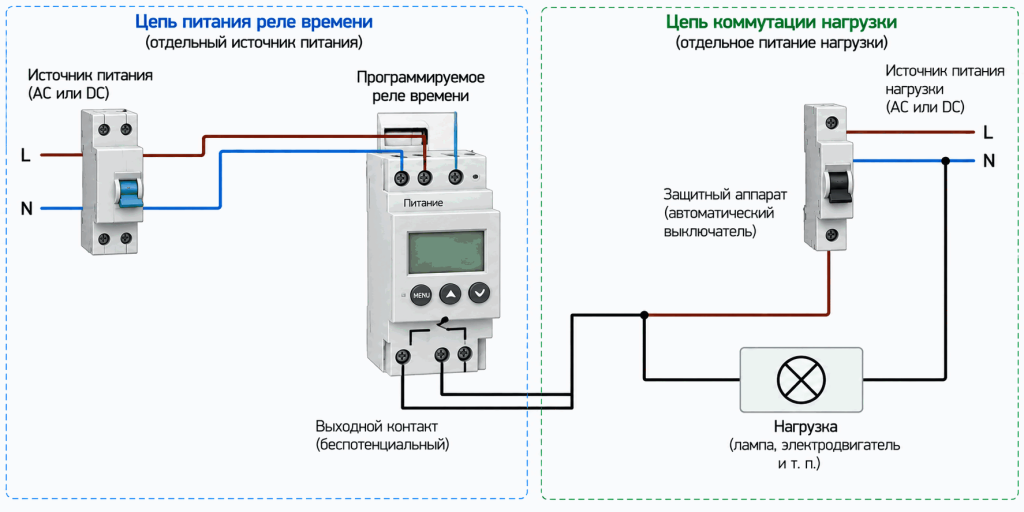

Вариант 1. Подключение нагрузки через выходной контакт

При непосредственном подключении выход реле времени коммутирует цепь питания нагрузки. После предусмотренного события запускается временной алгоритм; по истечении заданного интервала выход переключается, включая или отключая оборудование.

Если используется беспотенциальный контакт, он только замыкает или размыкает внешнюю цепь и сам не подает на нее напряжение. Прямое управление допустимо при соответствии нагрузки коммутационным характеристикам выхода. Учитывают рабочий и пусковой ток, напряжение, характер нагрузки и частоту переключений.

Питание реле времени и коммутируемая цепь показаны отдельно; назначение клемм уточняется по документации модели.

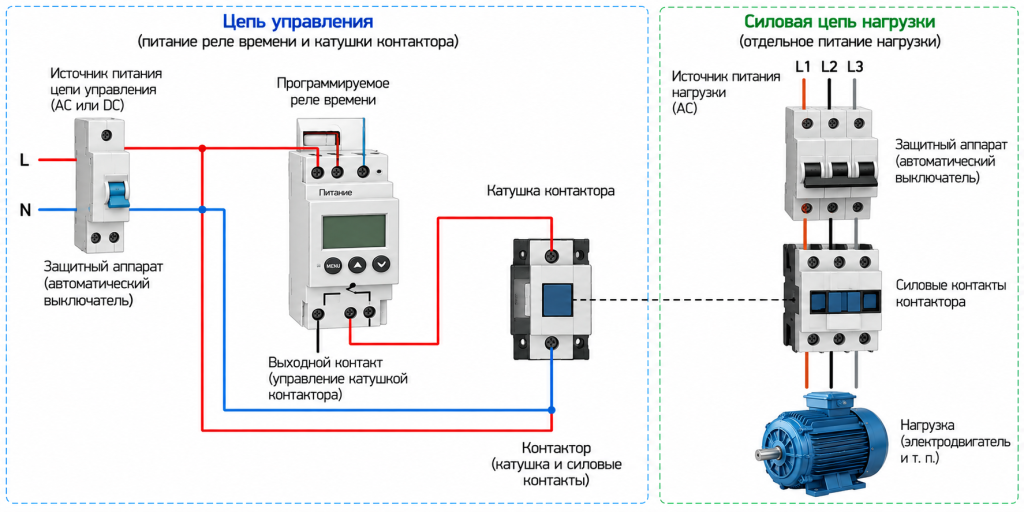

Вариант 2. Подключение реле времени через контактор

При управлении мощной нагрузкой выход реле времени может переключать катушку контактора, а силовые контакты контактора – цепь оборудования. Это позволяет не пропускать ток основной нагрузки через выход реле времени.

Выход реле времени должен быть рассчитан на напряжение, ток включения и характер нагрузки катушки контактора. Для индуктивной катушки при необходимости предусматривают совместимые средства ограничения коммутационных перенапряжений.

Перед монтажом отключают все связанные источники питания, включая независимое питание цепи управления, и проверяют отсутствие напряжения установленным безопасным способом.

Реле времени управляет катушкой контактора, а силовые контакты коммутируют нагрузку при соблюдении допустимых параметров.

Настройка программируемого реле времени

Настройка программируемого реле времени включает выбор алгоритма, установку временных параметров и проверку состояния выхода. Названия пунктов меню и порядок действий определяются руководством конкретной модели.

Шаг 1. Определить требуемый алгоритм работы

Определяют событие запуска, требуемое состояние выхода до и после выдержки и условие завершения цикла. Для задержки включения задают интервал до переключения, для циклической работы – продолжительность включенного и отключенного состояний.

Шаг 2. Выбрать режим работы

Выбирают функцию, соответствующую задаче, и сверяют ее описание с руководством. Одинаково названные режимы у разных моделей могут отличаться начальным состоянием выхода, способом запуска и реакцией на повторный сигнал.

Шаг 3. Задать временные параметры

• Выдержку перед включением или задержку отключения.
• Длительность выходного импульса.
• Интервалы включенного и отключенного состояний.
• Количество циклов, если оно настраивается.

Проверяют единицы времени и допустимый диапазон. Ошибка выбора секунд, минут или часов приводит к неправильной продолжительности цикла даже при верно введенном числовом значении.

Шаг 4. Настроить дополнительные параметры

• Способ запуска отсчета и реакцию на управляющий вход.
• Условия сброса и повторного запуска.
• Поведение после отключения и восстановления питания.
• Сохранение установленных параметров и состояния текущего цикла, если поддерживается.

Для календарных моделей дополнительно задают текущее время, день недели и расписание. Сохранение настроек и сохранение текущего состояния отсчета – разные функции: устройство может помнить интервал, но запускать цикл заново после восстановления питания.

Шаг 5. Сохранить настройки

Применяют предусмотренную производителем процедуру. Одни устройства сохраняют значения автоматически, другие требуют подтверждения. Универсальной последовательности нажатия кнопок нет.

Шаг 6. Проверить работу

Запускают предусмотренный цикл и контролируют состояние выхода. Фактическое переключение должно соответствовать выбранному алгоритму. При расхождении проверяют режим, условия запуска, единицы времени и дополнительные настройки.

Основные режимы работы программируемого реле времени

Режим определяет событие запуска отсчета и порядок изменения состояния выхода. Не все программируемые реле времени поддерживают перечисленные функции.

При задержке включения выход может оставаться отключенным после управляющего сигнала и переключаться после выдержки. В импульсном режиме выход активен заданный интервал, затем возвращается в исходное состояние. При циклической работе интервалы повторяются. Начальное состояние, остановка и повторный запуск определяются конкретной функцией.

Работа по расписанию отличается от выдержки времени: переключение привязано к внутренним часам и календарю, а не только к интервалу после запуска.

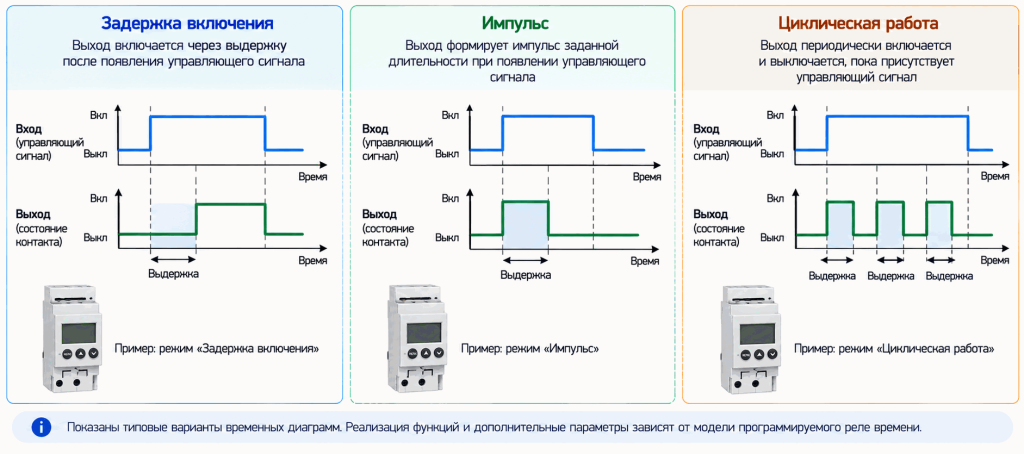

Диаграммы показывают различия между задержкой включения, импульсным и циклическим режимами работы.

Проверка работы после настройки

Проверка подтверждает, что выход переключается по выбранному алгоритму, а подключенное оборудование работает в допустимом режиме.

1. Проверить соответствие соединений схеме производителя.
2. Убедиться в правильности выбранного режима.
3. Сверить установленные временные параметры.
4. Запустить предусмотренный рабочий цикл.
5. Проконтролировать состояние выхода и работу нагрузки.
6. При необходимости скорректировать настройки и повторить проверку.

Следует различать индикацию активного выхода и фактическую работу нагрузки. Индикатор может показывать включенное состояние, но оборудование не запустится при отсутствии питания в коммутируемой цепи. Проверку проводят без создания опасных режимов работы; электрические измерения выполняет квалифицированный персонал.

Типичные ошибки подключения и настройки

Неправильная работа программируемого реле времени может быть связана с питанием, выходной цепью, выбранным режимом или условиями запуска. Возможные причины из таблицы не являются окончательным диагнозом.

Если реле получает питание, но нагрузка не включается, сначала проверяют условия переключения выхода, затем – наличие питания в коммутируемой цепи. Если устройство переключается раньше или позже ожидаемого момента, проверяют событие запуска отсчета, единицы времени и выбранную функцию.
