Программирование ПЛК: языки, основы и этапы разработки

Программирование ПЛК – разработка алгоритма, по которому промышленный контроллер получает сигналы от датчиков и органов управления, обрабатывает данные и формирует команды исполнительным устройствам. Для создания программ применяют специализированные среды разработки и поддерживаемые контроллером языки промышленной автоматизации.

Общую логику можно представить так:

Входные сигналы → программа ПЛК → обработка данных и логика → выходные сигналы → исполнительные устройства.

Поэтому программирование контроллера – это не только написание кода. Сначала определяют задачу управления, физические и сетевые сигналы, режимы и алгоритм работы системы, а затем реализуют этот алгоритм средствами конкретного ПЛК.

Подробнее назначение и устройство контроллера рассмотрены в материале «ПЛК: что это такое, расшифровка, устройство и принцип работы».

Как ПЛК выполняет программу

Во многих системах работа пользовательской программы организована циклически. В упрощенном виде цикл ПЛК, или scan cycle, можно представить последовательностью:

получение или обновление входных данных → выполнение программы → обновление выходов → служебные операции → следующий цикл.

Например, контроллер получает состояние датчика, программа проверяет заданные условия и формирует команду для исполнительного устройства. Время выполнения имеет практическое значение: изменение входного сигнала должно быть обработано с требуемой для технологического процесса скоростью. Если задача выполняется слишком редко или слишком долго, реакция системы может запаздывать относительно требований управления.

Это упрощенная модель, а не универсальное описание любого ПЛК. Современные контроллеры могут поддерживать циклические и периодические задачи, обработку событий, приоритеты и другие механизмы. Поэтому фактический момент чтения входов, выполнения отдельных задач и обновления выходов определяется архитектурой контроллера и программной платформой.

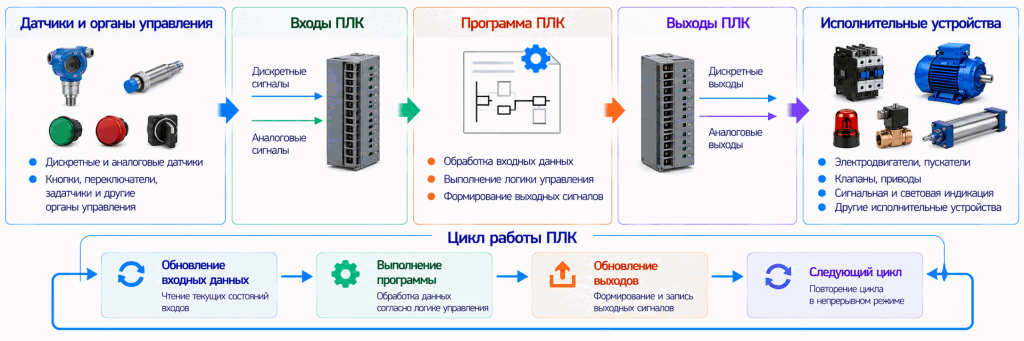

ПЛК получает входные данные, выполняет пользовательский алгоритм и формирует управляющие сигналы на выходах.

Языки программирования ПЛК

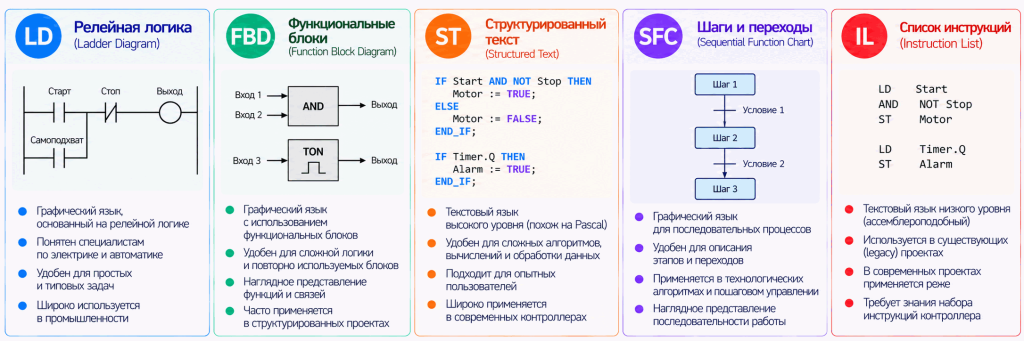

Для программирования ПЛК применяют языки и средства представления алгоритмов, стандартизованные IEC 61131-3 и реализованные в конкретных программных платформах. В актуальной IEC 61131-3:2025 определены текстовый язык ST, графические языки LD и FBD, а SFC используется как набор графических и эквивалентных текстовых элементов для структурирования внутренней организации программ и функциональных блоков. IL был предусмотрен предыдущей редакцией IEC 61131-3:2013, поэтому его по-прежнему можно встретить в существующих проектах и старых средах разработки.

Конкретный ПЛК и среда разработки не обязательно поддерживают все перечисленные средства. Набор зависит от производителя, модели контроллера, программной платформы и ее версии. При работе с существующим проектом также важно учитывать, под какую редакцию стандарта и какую среду он создавался.

LD – релейно-контактная логика

LD (Ladder Diagram) – графический язык, в котором алгоритм представляется в форме, близкой по восприятию к релейно-контактным электрическим схемам.

LD удобен для дискретной логики, блокировок, сигнализации, логических условий и других алгоритмов, которые удобно анализировать графически. Его преимущество – наглядность для специалистов, знакомых с релейной автоматикой. При этом LD не ограничивается только простейшими программами: доступные конструкции зависят от среды и контроллера.

FBD – функциональные блоки

FBD (Function Block Diagram) – графический язык, в котором алгоритм формируется из функциональных блоков и связей между ними. Он удобен для обработки сигналов, регуляторов, таймеров, счетчиков и технологических функций.

LD визуально близок к релейной логике, а FBD – к функциональной схеме обработки сигналов и данных. Это различие помогает выбрать более наглядное представление конкретной части алгоритма.

ST – структурированный текст

ST (Structured Text) – текстовый язык высокого уровня для записи вычислений, условий, циклов и операций с данными. Он особенно удобен при математической обработке, работе с массивами и структурами, сложных условиях и алгоритмах, которые становятся громоздкими в графическом виде.

Условный пример:

IF Temperature > Limit THEN Alarm := TRUE; END_IF;

Здесь при выполнении условия устанавливается признак Alarm. Пример показывает только форму записи: конкретные типы данных, функции и особенности реализации проверяют по документации программной платформы.

SFC – последовательные алгоритмы

SFC (Sequential Function Chart) описывает последовательность через шаги и условия переходов:

шаг → условие перехода → следующий шаг.

Такой подход удобен для процессов с выраженными состояниями, например:

ожидание → запуск → работа → остановка.

В IEC 61131-3:2025 SFC рассматривается как средство структурирования внутренней организации программ и функциональных блоков. Он не заменяет автоматически всю программную логику проекта: действия шагов, условия и вспомогательные алгоритмы реализуются средствами, которые поддерживает конкретная платформа.

IL – список инструкций

IL (Instruction List) – текстовый язык низкоуровневого типа, который был частью набора языков IEC 61131-3:2013. В актуальной IEC 61131-3:2025 IL уже не входит в перечень стандартизованных языков.

Практическое значение IL сохраняется при сопровождении, анализе и модернизации существующих проектов и старых программных платформ. Для нового проекта ориентируются на актуальные возможности контроллера, среды разработки и рекомендации производителя, а не выбирают IL только из-за его присутствия в legacy-системах.

Языки и средства программирования ПЛК различаются способом представления алгоритма и удобством применения для разных задач автоматизации.

Сравнение языков программирования ПЛК

В одном проекте могут использоваться разные языки и средства структурирования, если это поддерживается контроллером и средой разработки и соответствует архитектуре проекта. Например, дискретную логику можно представить на LD, вычисления – на ST, а последовательность технологических состояний – структурировать средствами SFC.

Как выбрать язык программирования ПЛК

Универсально лучшего языка программирования ПЛК нет. Выбор зависит от типа алгоритма, количества дискретной логики, сложности вычислений, обработки данных, наличия последовательных процессов, требований к сопровождению, компетенций команды и возможностей программной платформы.

Для первоначального выбора можно использовать ориентир:

• дискретная логика и блокировки → LD;
• функциональные цепочки и обработка сигналов → FBD;
• вычисления и работа с данными → ST;
• последовательный технологический процесс → SFC.

Это ориентир, а не жесткое правило. Один алгоритм часто можно реализовать несколькими способами, поэтому при выборе учитывают не только удобство разработки, но и читаемость, принятую архитектуру и последующее сопровождение проекта.

Этапы программирования ПЛК

Программирование ПЛК начинается не с выбора языка, а с понимания технологической задачи. Ошибка в исходном алгоритме не устраняется выбором другой формы его записи.

Шаг 1. Определить задачу управления

Определяют, каким оборудованием нужно управлять, какие режимы предусмотрены, при каких условиях разрешены запуск и остановка, какие требуются блокировки и как система должна реагировать на аварийные ситуации.

Результат этапа – однозначное описание требуемого поведения системы.

Шаг 2. Определить входные и выходные сигналы

Определяют данные, с которыми будет работать программа: дискретные и аналоговые входы и выходы, а также необходимые данные от других устройств.

Связь физических цепей с контроллером подробнее рассмотрена в статье «Схема подключения ПЛК: входы, выходы и примеры подключения».

Для систематизации составляют таблицу сигналов.

Шаг 3. Разработать алгоритм

До написания программы определяют состояния системы, условия запуска и остановки, переходы, блокировки, аварийные реакции и последовательность технологических операций.

Алгоритм задает требуемую реакцию системы на входные данные, поэтому программирование ПЛК начинается с разработки алгоритма, а не непосредственно с написания кода.

Шаг 4. Выбрать язык программирования

После формирования алгоритма выбирают LD, FBD, ST, SFC или допустимое сочетание средств исходя из структуры алгоритма, возможностей контроллера и среды разработки и требований к сопровождению.

Шаг 5. Создать программу

Алгоритм реализуют в среде разработки конкретного ПЛК.

Язык программирования и среда разработки – не одно и то же: язык задает форму описания алгоритма, а среда предоставляет инструменты создания, проверки, загрузки и сопровождения проекта.

Шаг 6. Проверить программу

До работы с реальным оборудованием программу проверяют доступными средствами платформы. В зависимости от среды это могут быть:

• компиляция или иная проверка проекта;
• симуляция;
• тестирование функций;
• просмотр переменных;
• онлайн-мониторинг.

Не каждая среда обязательно поддерживает все перечисленные возможности.

Шаг 7. Загрузить программу и выполнить наладку

После загрузки проверяют работу алгоритма с реальными сигналами и оборудованием: реакции на входы, управление выходами, блокировки, аварийные режимы и переходы между состояниями.

Испытания на действующем оборудовании выполняют с учетом требований безопасности технологического процесса. Корректная работа отдельных программных блоков не гарантирует правильного поведения всей системы, поэтому наладка должна подтверждать алгоритм в предусмотренных рабочих и аварийных сценариях.

Иллюстрация 3. Этапы разработки программы ПЛК

Промпт: Техническая блок-схема: «Задача управления → Таблица сигналов → Алгоритм → Выбор языка → Разработка программы → Проверка → Загрузка в ПЛК → Наладка». Белый фон, русские подписи, минималистичный инженерный стиль.

ALT: Этапы программирования и разработки программы ПЛК

Подпись: Разработка программы ПЛК начинается с постановки задачи и описания сигналов, после чего создают алгоритм, программу и проводят наладку.

На каком языке программируются ПЛК ОВЕН

Для ПЛК ОВЕН нельзя указать один универсальный язык программирования. Поддерживаемые языки и среда разработки зависят от конкретной модели и поколения контроллера, а также используемой программной платформы.

Сначала определяют точную модель ПЛК ОВЕН, затем по ее актуальной документации проверяют рекомендуемую среду разработки и доступные языки. Переносить сведения об одной серии на всю линейку производителя некорректно.

Краткий вывод

Практическую последовательность разработки можно представить так:

задача управления → сигналы → алгоритм → выбор языка → разработка программы → проверка → загрузка → наладка.

Универсально лучшего языка ПЛК нет. Выбор зависит от задачи, возможностей контроллера и среды разработки, требований к сопровождению и архитектуры проекта. При работе со старыми проектами дополнительно учитывают редакцию стандарта и средства, которые использовались при их создании.
