Помехи ультразвукового датчика: причины и устранение

Помехи ультразвукового датчика могут возникать из-за посторонних акустических сигналов, отражений от конструкций, неблагоприятных условий распространения звука и неправильного расположения устройства. Датчик при этом показывает нестабильное расстояние, теряет объект или регистрирует ложное отражение.

Не всякая ошибка является акустической помехой: сходные симптомы возникают при неправильной настройке, нестабильном питании, повреждении кабеля или неподходящей отражающей поверхности.

Порядок диагностики: питание → условия установки → объект и отражающая поверхность → параметры измерения → выходной сигнал → возможные помехи.

Какие помехи возникают при работе ультразвукового датчика

Характерные проявления – нестабильные показания расстояния, резкие скачки значений, периодическая потеря отражения, ложное обнаружение объекта, отсутствие обнаружения и колебания показаний уровня при относительно стабильной среде.

Причины делят на три группы. Акустические помехи – посторонние сигналы, перекрестное влияние датчиков и нежелательные отражения. Влияние условий измерения – температура, движение воздуха, пыль, пена и геометрия поверхности. Электрические и эксплуатационные причины – нарушения питания, сигнальных цепей, параметров измерения и обработки сигнала в ПЛК. Одинаковые симптомы не означают одинаковую причину.

Основные причины ошибок измерения ультразвукового датчика

Ложные отражения от стенок и конструкций

Ультразвуковой сигнал распространяется в определенной акустической зоне. В нее могут попадать стенки резервуара, трубы, лестницы, крепеж, выступающие детали и соседнее оборудование. Отражение от такой конструкции иногда поступает раньше полезного эха от контролируемой поверхности либо распознается алгоритмом как более подходящий сигнал. Тогда устройство выдает неверное расстояние.

Возможность подавления посторонних отражений определяется алгоритмами и настройками конкретной модели. Даже при наличии такой функции сначала проверяют геометрию установки: программная коррекция не гарантирует правильное распознавание при постоянно перекрытом полезном отражении.

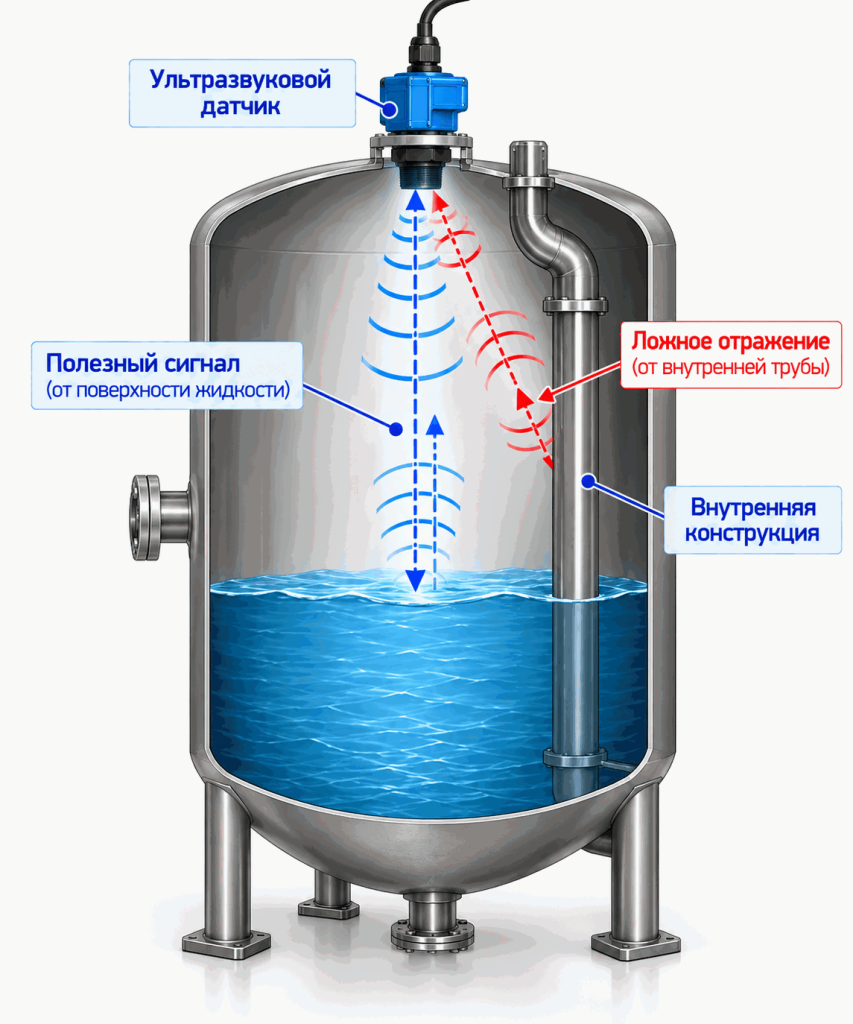

Посторонние конструкции в акустической зоне могут создавать отражения, ошибочно принимаемые за поверхность материала.

Перекрестные помехи от соседних ультразвуковых датчиков

Перекрестные помехи возникают, когда приемник одного устройства регистрирует импульс другого датчика или его отражение. Это возможно при пересечении акустических зон и совпадении временных интервалов излучения и приема. Последствия – скачки расстояния, периодическая потеря объекта, ошибочные значения и нестабильное переключение дискретного выхода.

Вероятность взаимного влияния зависит от расстояния между датчиками, ориентации, диаграммы направленности, частоты и временного режима работы. Одинаковая номинальная частота сама по себе не доказывает наличие помех. Если это предусмотрено производителем, используют синхронизацию или поочередное излучение; альтернативой бывает разнесение акустических зон.

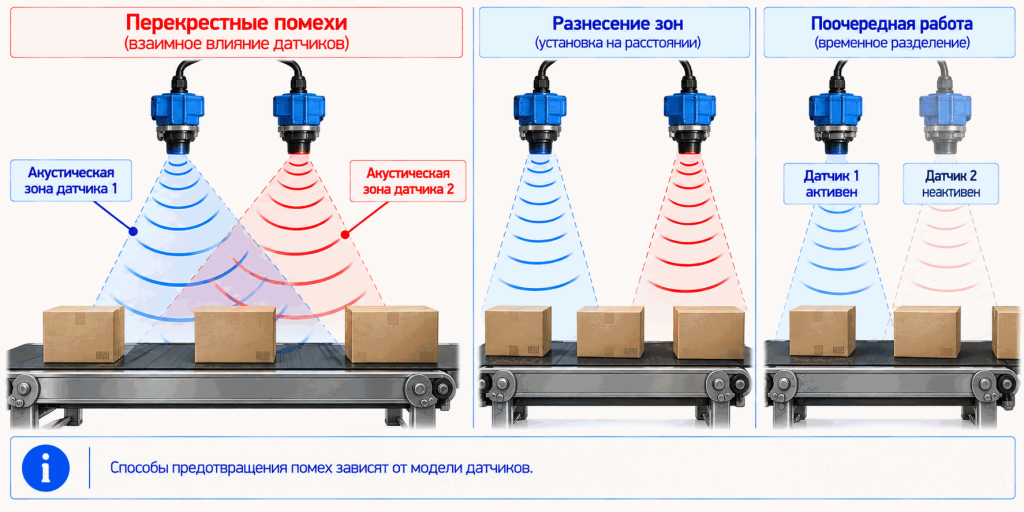

Пересечение акустических зон соседних датчиков может приводить к ошибкам измерения.

Влияние температуры воздуха

Скорость звука зависит от температуры и состава газовой среды. Если расчетная скорость не соответствует фактической, возникает систематическая погрешность расстояния. Температурная компенсация, предусмотренная некоторыми моделями, уменьшает эту ошибку, но не полностью устраняет ее при градиенте температуры вдоль акустического пути, например рядом с нагретой стенкой резервуара.

Воздушные потоки и движение среды

Вентиляционные струи, сжатый воздух и движение газа в емкостях могут менять условия распространения ультразвука. Локальные температурные неоднородности также способны вызывать колебания времени прохождения и качества отражения. Значимость эффекта зависит от скорости, направления потока и длины акустического пути: слабое движение воздуха не обязательно создает заметную ошибку.

Пыль, пена и особенности поверхности

Пыль и взвесь при определенных концентрациях ослабляют и рассеивают ультразвук; оседающие частицы могут загрязнять акустическую поверхность. Пена на жидкости меняет характер отражения и иногда ослабляет полезный сигнал. Поверхность сыпучего материала имеет уклон и неровности, которые изменяются при загрузке. Наклонная плоскость может направлять отраженную энергию в сторону от приемника, а неровная – рассеивать ее. Степень влияния определяется условиями и характеристиками датчика.

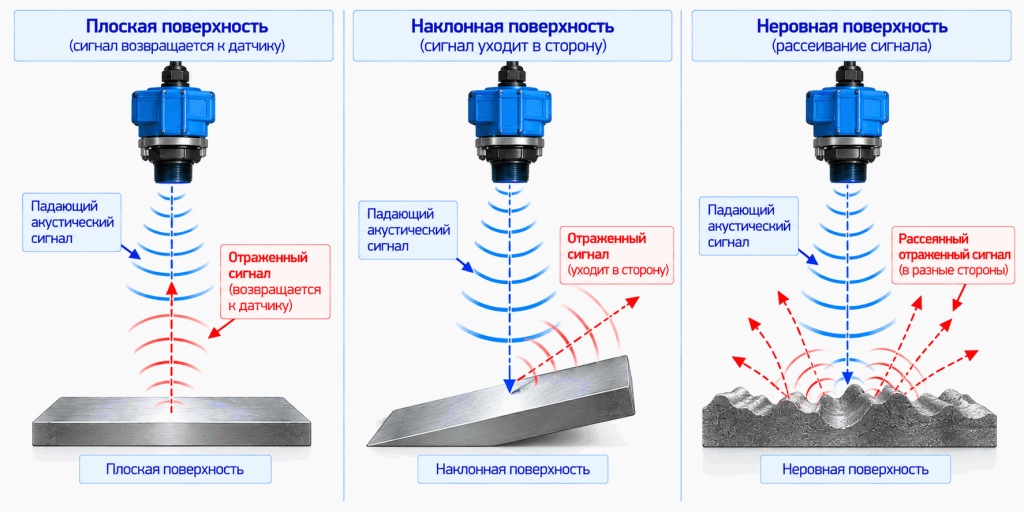

Форма и ориентация поверхности определяют направление отраженного ультразвука и устойчивость измерения.

Проверка ультразвукового датчика: пошаговая диагностика

Проверку проводят последовательно, фиксируя наблюдаемые симптомы и не изменяя несколько параметров одновременно. Это помогает отличить помехи от неисправности или ошибки монтажа.

Шаг 1. Проверка питания

Проверяют наличие напряжения, соответствие диапазону по паспорту, стабильность под нагрузкой, состояние разъемов и кабеля. Провалы питания могут приводить к перезапуску или пропаданию сигнала. Измерения в электрических цепях выполняет квалифицированный персонал с соблюдением требований электробезопасности.

Шаг 2. Проверка условий установки

Проверяют положение датчика, направление акустической оси, препятствия перед преобразователем, окружающие отражающие конструкции и соответствие монтажного положения документации. Объект в физической мертвой зоне может не обнаруживаться даже при исправном устройстве; ее границы определяются моделью.

Шаг 3. Проверка объекта и отражающей поверхности

Оценивают расстояние, размер, наклон и характер поверхности. Если условия и документация допускают, используют достаточно крупную контрольную поверхность с устойчивым отражением в пределах рабочего диапазона. Если контрольная поверхность определяется надежно, а рабочий объект – нет, проверяют его геометрию и акустические свойства. Маленький произвольный предмет не является универсальным эталоном.

Шаг 4. Проверка параметров измерения

Сверяют рабочую зону, пороги переключения, фильтрацию, время отклика, температурную компенсацию и функции подавления ложных отражений – только те, что доступны у конкретной модели. Неправильная зона может исключать реальный объект, а избыточная фильтрация – задерживать реакцию. Универсальных значений настройки нет.

Шаг 5. Проверка выходного сигнала

Сопоставляют показание датчика с сигналом на входе системы управления. В зависимости от модели проверяют дискретный выход, аналоговый сигнал, цифровую диагностику и вход ПЛК. Если внутреннее измерение устойчиво, но значение в ПЛК скачет, проверяют сигнальную цепь, масштабирование аналогового входа, электрические наводки и обработку данных, а не только акустику.

Шаг 6. Проверка влияния соседних датчиков и оборудования

Оценивают пересечение акустических зон, изменение показаний при работе соседних устройств и доступность синхронизации. Если технологический процесс допускает, проводят контролируемое сравнение при раздельной работе. Исчезновение скачков при отсутствии излучения соседнего датчика указывает на возможное взаимное влияние, но требует исключить другие изменившиеся условия. Устройства, выполняющие защитные функции, без утвержденной процедуры не отключают.

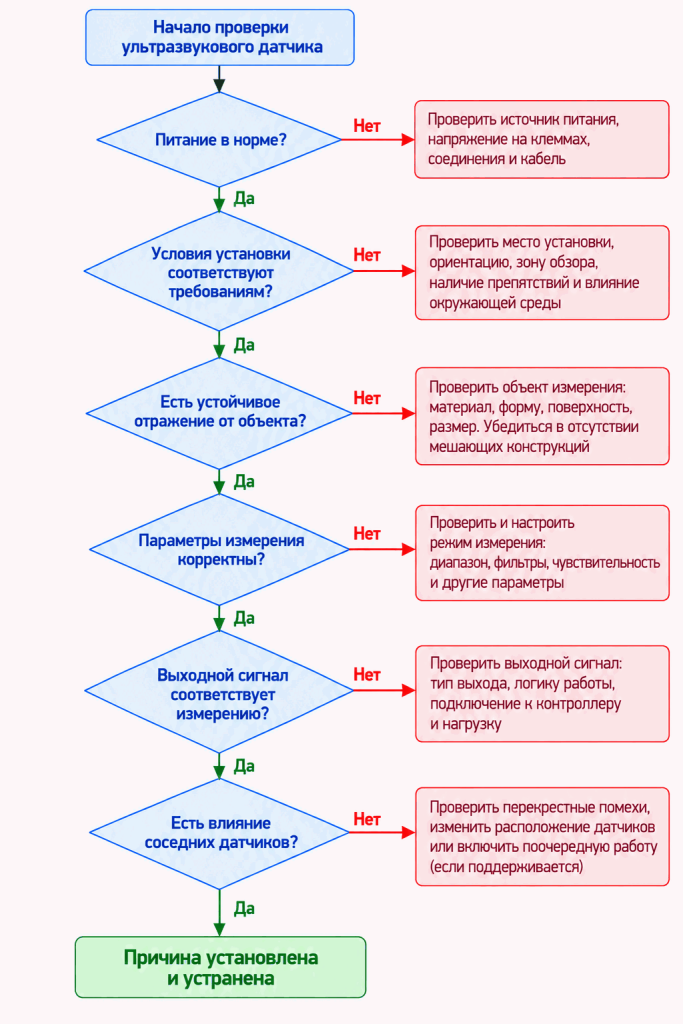

Последовательная проверка питания, монтажа, отражения и сигнальной цепи помогает локализовать источник нестабильности.

Способы устранения помех ультразвуковых датчиков

Меры выбирают после определения причины: фильтрация не исправляет неправильное отражение, а перестановка датчика не устраняет дефект кабеля.

Изменение расположения и ориентации датчика

Изменение угла установки, удаление от мешающих конструкций, выбор другой точки над материалом и разнесение акустических зон позволяют уменьшить нежелательные отражения. При измерении уровня важно сохранить требуемую ориентацию к поверхности и соблюсти рекомендации производителя: произвольный наклон может ослабить полезное эхо.

Настройка рабочей зоны измерения

Ближняя и дальняя границы, пороги обнаружения и предусмотренное подавление ложных отражений ограничивают область или сигналы, участвующие в принятии решения. Настройка не устраняет физическую мертвую зону. Если посторонняя конструкция постоянно перекрывает акустический путь, одной коррекции параметров может быть недостаточно.

Синхронизация и мультиплексирование датчиков

Синхронизация – согласование временной работы устройств по предусмотренному производителем механизму. Мультиплексирование – поочередная работа, уменьшающая одновременное перекрытие импульсов. Эти режимы реализуются по-разному и доступны не всем моделям; универсальной схемы подключения синхронизирующих выводов нет. При поочередной работе необходимо также учитывать возможное увеличение интервала обновления данных.

Фильтрация и усреднение измерений

Усреднение, временная фильтрация и подавление одиночных выбросов уменьшают кратковременные колебания. Чем сильнее сглаживание, тем больше может быть задержка реакции на реальное перемещение объекта. Для быстрого процесса фильтр выбирают с учетом допустимого времени отклика. Постоянное ложное отражение фильтрацией не устраняется.

Учет условий среды

Используют температурную компенсацию, если она предусмотрена; выбирают исполнение для запыленной среды; контролируют чистоту акустической поверхности; оценивают пену, уклон и динамику поверхности; при необходимости меняют точку измерения. Чистку проводят только разрешенным способом, без жестких инструментов. При устойчиво неблагоприятных условиях рассматривают другой метод измерения.

Таблица диагностики: симптом, причина и решение

Таблица указывает направления проверки, а не окончательные диагнозы: каждый симптом может иметь несколько причин.

Когда причина не в помехах, а в неисправности датчика

На неисправность или нарушение цепи указывают отсутствие питания, повреждение кабеля, дефект акустической поверхности, диагностическая ошибка, несоответствие выходного сигнала документации либо отсутствие реакции на подходящую контрольную поверхность при подтвержденных условиях работы. При этом отказ обнаружения сам по себе не доказывает поломку преобразователя.

Замена рассматривается после исключения ошибок монтажа, настройки и условий измерения. Герметичный корпус и акустический преобразователь не вскрывают и не ремонтируют без процедуры производителя.
