Подключение ультразвукового датчика: схемы и настройка

Подключение ультразвукового датчика зависит от напряжения питания, типа выходного сигнала и характеристик входов контроллера. Промышленные модели могут иметь дискретные выходы PNP или NPN, аналоговые выходы 0–10 В и 4–20 мА либо цифровой интерфейс. После подключения необходимо настроить рабочий диапазон или зону обнаружения и проверить реакцию устройства на контрольный объект.

Порядок работы: проверка характеристик → подключение → настройка диапазона → проверка выходного сигнала. Назначение проводов, контактов и доступных параметров определяется документацией конкретной модели.

Что проверить перед подключением ультразвукового датчика

Перед монтажом необходимо изучить паспорт датчика и характеристики оборудования, к которому он подключается.

• Питание. Допустимое напряжение, постоянный или переменный ток, требования к источнику.
• Назначение выводов. Функции проводов или контактов разъема по схеме производителя.
• Тип выхода. Дискретный PNP/NPN, аналоговый 0–10 В или 4–20 мА, цифровой интерфейс.
• Допустимая нагрузка. Максимальный ток дискретного выхода, сопротивление нагрузки или требования к аналоговому входу.
• Диапазон измерения. Минимальное и максимальное расстояние, мертвая зона, размеры и свойства контролируемого объекта.
• Способ настройки. Кнопки, Teach-in, программное обеспечение или интерфейс связи.

Количество проводов, их цвета и назначение контактов различаются между моделями. Даже при одинаковом типе выхода нельзя переносить схему подключения одного устройства на другое без проверки документации.

Электромонтаж выполняют при отключенном питании. Перед изменением соединений необходимо исключить возможность случайной подачи напряжения.

Схемы подключения ультразвукового датчика

Подключение ультразвукового датчика PNP

Трехпроводный ультразвуковой датчик с дискретным PNP-выходом обычно имеет цепи положительного питания, общего провода и сигнального выхода.

При активном состоянии PNP-выход подает положительный потенциал на нагрузку. Поэтому дискретный вход ПЛК должен быть совместим с таким способом коммутации.

1. Положительный вывод источника постоянного тока подключают к соответствующему входу питания датчика.
2. Общий провод датчика соединяют с 0 В источника.
3. PNP-выход подключают к совместимому дискретному входу ПЛК.
4. Общую точку входной группы контроллера подключают по схеме производителя, чтобы обеспечить путь тока через входную цепь.

При срабатывании датчика на входе контроллера появляется сигнал, соответствующий положительному потенциалу питания. В типовой входной группе для PNP-выхода общий вывод входов соединяют с 0 В; у изолированных или универсальных модулей схему определяет изготовитель.

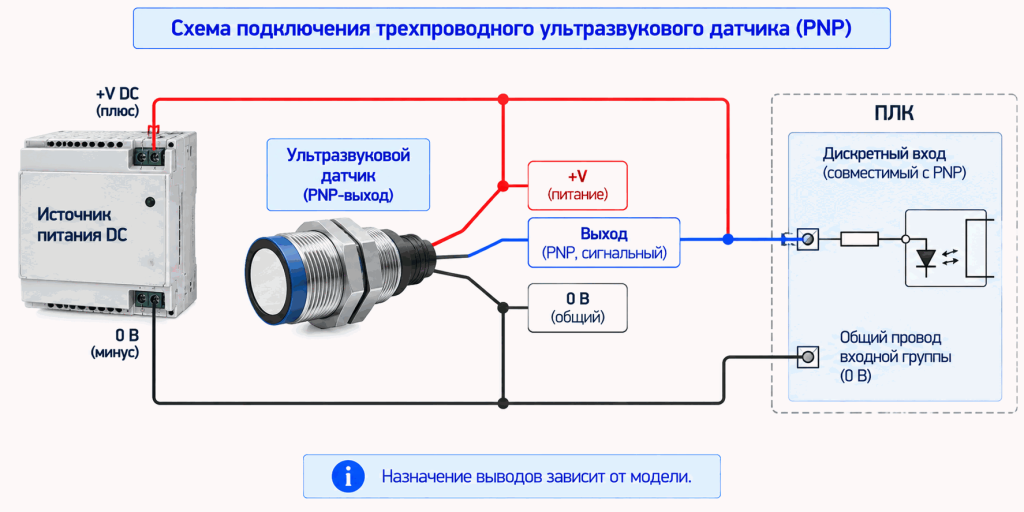

Ультразвуковой датчик с PNP-выходом передает положительный потенциал на совместимый дискретный вход ПЛК при активном состоянии выхода.

Подключение ультразвукового датчика NPN

Датчик с NPN-выходом работает по другому принципу коммутации: при активном состоянии выход соединяет цепь нагрузки с общим проводом питания.

В типовом трехпроводном исполнении датчик получает питание по двум проводам, а третий используется для передачи дискретного сигнала.

Сигнальный выход подключают к совместимому входу ПЛК, входная цепь которого рассчитана на коммутацию к 0 В. Общую точку входной группы соединяют с положительным потенциалом в соответствии с документацией контроллера.

При срабатывании NPN-выход обеспечивает путь тока от положительного потенциала через входную цепь ПЛК к общему проводу. Перед подключением проверяют допустимый ток выхода и входные характеристики ПЛК.

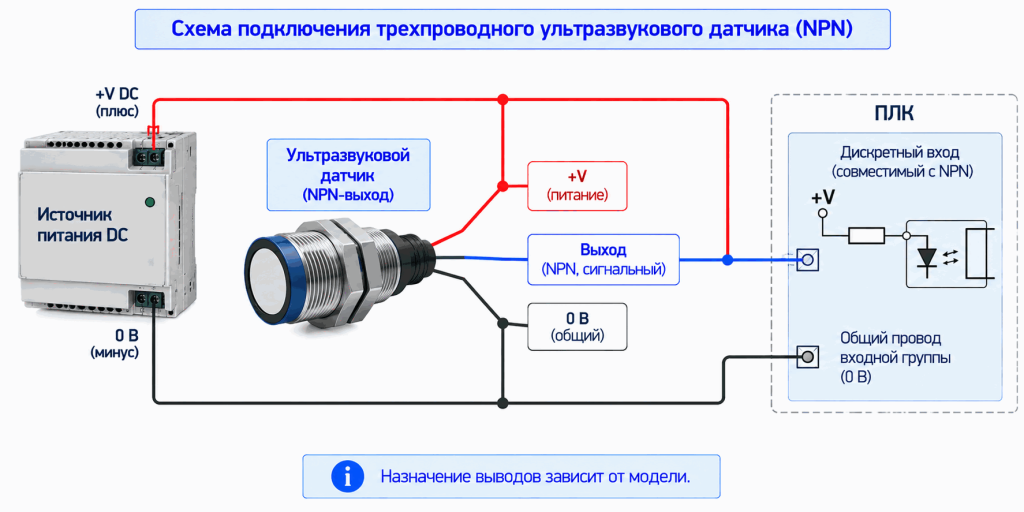

Ультразвуковой датчик с NPN-выходом коммутирует входную цепь ПЛК к общему проводу питания.

Подключение ультразвукового датчика с аналоговым выходом

Аналоговый выход передает измеренное расстояние в виде электрического сигнала, значение которого изменяется в пределах заданного диапазона.

Выход 0–10 В. Сигнальный провод подключают к совместимому напряженческому входу ПЛК, а общий провод – к соответствующей общей точке аналогового входа по схеме производителя. Необходимо учитывать допустимое входное сопротивление и общую схему заземления.

Выход 4–20 мА. Датчик подключают к токовому аналоговому входу ПЛК. Конкретная схема зависит от исполнения токового выхода: двух-, трех- или четырехпроводного, активного либо пассивного.

Для трехпроводного датчика с активным токовым выходом питание и сигнальная цепь подключаются в соответствии с документацией датчика и токового входа. Нельзя автоматически применять к нему схему двухпроводного преобразователя. Активный токовый выход нельзя без проверки совместимости подключать к входу, который также питает токовую петлю.

Перед подключением необходимо убедиться, что выход датчика и вход ПЛК совместимы по типу сигнала и электрическим характеристикам.

Подключение четырехпроводного ультразвукового датчика

Четырехпроводное исполнение не означает единую схему подключения. Дополнительный провод может использоваться для второго дискретного выхода, аналогового сигнала, настройки или синхронизации.

Например, датчик может иметь два провода питания, один дискретный PNP-выход и один аналоговый выход 0–10 В. В этом случае дискретный сигнал подключают к совместимому входу ПЛК, а аналоговый – к напряженческому входу с учетом необходимых общих точек.

Другие модели могут использовать четвертый провод для Teach-in или дополнительных функций управления. Поэтому назначение каждого проводника необходимо определять только по документации устройства.

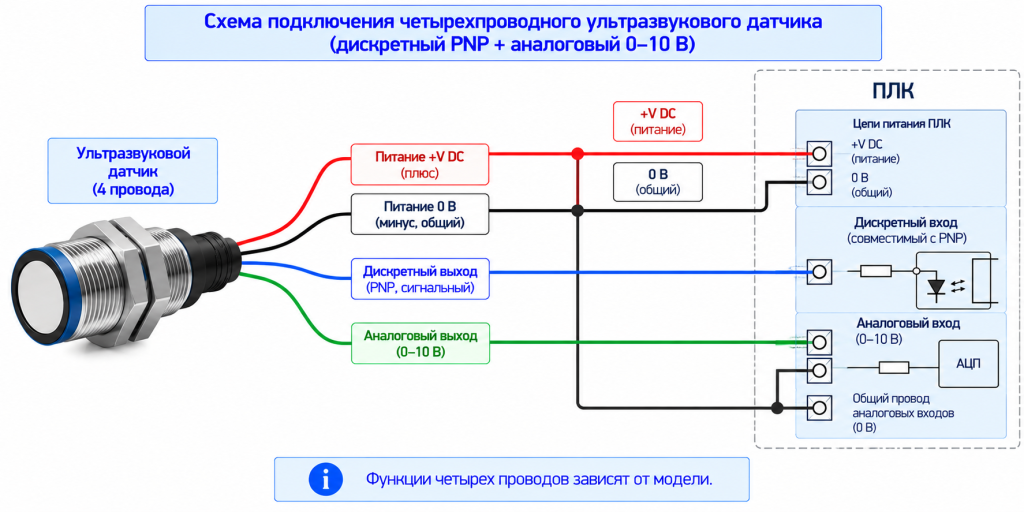

Четырехпроводный ультразвуковой датчик может передавать дискретный сигнал обнаружения и аналоговое значение расстояния, если такая конфигурация предусмотрена производителем.

Подключение ультразвукового датчика к ПЛК

Подключение датчика к программируемому логическому контроллеру выполняют с учетом типа выходного сигнала и характеристик входного модуля.

1. Определить тип выхода датчика: PNP, NPN, аналоговый или цифровой.
2. Выбрать совместимый дискретный или аналоговый вход ПЛК.
3. Проверить параметры питания и подключение общей точки.
4. Соединить выход датчика с соответствующим входом контроллера при отключенном питании.
5. После подачи питания проверить состояние входа в диагностике ПЛК.
6. Для аналогового выхода настроить масштабирование сигнала в инженерные единицы.

Дискретный выход передает состояние обнаружения объекта или результат сравнения расстояния с установленным порогом. Аналоговый выход позволяет передавать измеренное расстояние в пределах заданной характеристики.

Например, при прямой линейной характеристике 4–20 мА значение 4 мА может соответствовать ближней границе настроенного диапазона, а 20 мА – дальней. ПЛК преобразует полученный ток в значение расстояния по установленным параметрам масштабирования.

Для линейной прямой характеристики расстояние рассчитывается как:

L = Lmin + (I − 4 мА) × (Lmax − Lmin) / 16 мА

где Lmin и Lmax – границы настроенного диапазона. Для обратной характеристики или нелинейного преобразования применяется зависимость из документации датчика.

Если направление характеристики обратное, соответствие границ меняется. Поэтому масштабирование в контроллере должно совпадать с настройками датчика.

Настройка ультразвукового датчика

Настройка рабочего диапазона и зоны обнаружения

Рабочий диапазон определяет расстояния, на которых датчик способен выполнять измерение в соответствии с заявленными характеристиками.

Для моделей с дискретным выходом дополнительно может настраиваться зона обнаружения – участок диапазона, в котором присутствие объекта вызывает определенное состояние выхода.

• Ближняя граница измерения.
• Дальняя граница измерения.
• Порог переключения.
• Окно обнаружения, если поддерживается моделью.

Отдельно учитывают мертвую зону – область перед акустической поверхностью, в которой корректное измерение не гарантируется. Это конструктивное ограничение, которое нельзя произвольно устранить настройкой. Настраиваемая ближняя граница не может расширить паспортный диапазон в мертвую зону.

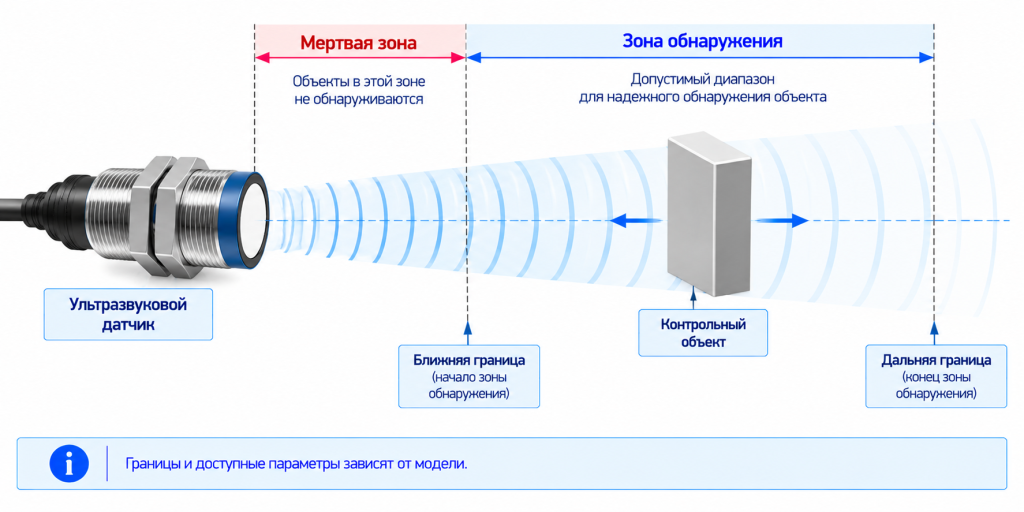

Настройка рабочей зоны определяет диапазон обнаружения объекта, но не устраняет конструктивную мертвую зону датчика.

Настройка датчика с дискретным выходом

Для дискретного датчика задают расстояние переключения или окно обнаружения, если соответствующая функция предусмотрена моделью.

При настройке одного порога выход меняет состояние при достижении заданного расстояния. При оконном режиме переключение определяется положением объекта относительно ближней и дальней границ.

После настройки необходимо переместить контрольный объект через границы обнаружения и проверить изменение состояния выхода.

Некоторые датчики используют гистерезис, предотвращающий частое переключение при небольших колебаниях расстояния около порога. Наличие гистерезиса и возможность его регулирования зависят от модели.

Настройка датчика с аналоговым выходом

При настройке аналогового датчика задают соответствие между измеряемым расстоянием и диапазоном выходного сигнала.

Для прямой характеристики начало аналогового диапазона соответствует ближней границе измерения, а конец – дальней. При обратной характеристике соответствие меняется местами.

Например, для выхода 0–10 В минимальное напряжение может соответствовать ближней границе, а максимальное – дальней. Это только один из возможных вариантов настройки.

После изменения диапазона датчика необходимо проверить масштабирование сигнала в ПЛК. Иначе контроллер может отображать неверное расстояние при исправном датчике.

Настройка с помощью Teach-in

Teach-in – функция обучения датчика по контрольному объекту или заданным положениям.

В зависимости от модели обучение может выполняться по одному положению для установки порога либо по двум положениям для задания окна обнаружения или границ аналоговой характеристики.

Пользователь размещает объект в требуемом положении и запускает процедуру обучения предусмотренным способом.

Конкретная последовательность нажатий кнопок, использование управляющего входа и подтверждение сохранения параметров определяются инструкцией производителя. Не все ультразвуковые датчики поддерживают Teach-in.

Настройка времени отклика и фильтрации

Фильтрация уменьшает влияние кратковременных колебаний измеренного расстояния и отдельных выбросов сигнала.

Усреднение нескольких измерений может сделать показания стабильнее, однако увеличивает задержку реакции на изменение положения объекта.

Для медленно изменяющихся расстояний допустима более интенсивная фильтрация, если это соответствует требованиям процесса. Для быстродвижущихся объектов необходимо учитывать время отклика датчика и скорость изменения расстояния.

Настройки выбирают по документации оборудования и требованиям системы управления.

Проверка ультразвукового датчика после подключения и настройки

После монтажа и настройки необходимо убедиться, что датчик правильно определяет объект, формирует выходной сигнал и передает информацию в ПЛК.

1. Проверить питание датчика и предусмотренную индикацию.
2. Убедиться, что контрольный объект расположен за пределами мертвой зоны и внутри рабочего диапазона.
3. Проверить реакцию устройства при появлении и перемещении объекта.
4. Сопоставить фактическое расстояние с измеренным значением, если датчик передает расстояние.
5. Проверить состояние дискретного выхода или величину аналогового сигнала.
6. Убедиться, что соответствующий вход ПЛК получает правильный сигнал.
7. Повторить проверку в нескольких контрольных положениях.

Для аналогового выхода желательно проверить начало, середину и конец настроенного диапазона, если условия установки позволяют выполнить такие измерения. Вблизи границ следует учитывать паспортные требования к измеряемому объекту и погрешности.

При проверке дискретного датчика контролируют фактические точки переключения и соответствие установленным порогам.

Если внутреннее показание датчика правильное, но значение в ПЛК отличается, необходимо проверить тип входа, электрическую цепь и масштабирование.

Типичные ошибки подключения и настройки

Если подключение и настройки соответствуют документации, но показания остаются нестабильными, следует проверить условия отражения и возможные акустические помехи. К таким причинам относятся отражения от соседних конструкций, взаимное влияние датчиков и особенности контролируемой поверхности.
