Подключение панели оператора: схема подключения к ПЛК и оборудованию

Панель оператора подключают к предусмотренному производителем источнику питания, а для обмена данными соединяют с ПЛК или другим оборудованием через совместимый коммуникационный интерфейс. После физического подключения необходимо настроить протокол и параметры связи на взаимодействующих устройствах.

Типовая структура:

Источник питания → панель оператора

Панель оператора ↔ интерфейс связи ↔ ПЛК / контроллер / другое устройство

Физически соединить устройства недостаточно. Совпадение типа интерфейса или разъема еще не означает, что обмен данными будет работать: оборудование должно поддерживать совместимый протокол, согласованные параметры связи и предусмотренный этим протоколом способ адресации данных.

Универсальной схемы подключения панели оператора нет. Питание, распиновку разъемов, допустимые кабели, интерфейсы и параметры обмена необходимо проверять по документации конкретной HMI и подключаемого оборудования.

Что проверить перед подключением панели оператора

Перед монтажом необходимо определить характеристики панели оператора и устройства, с которым она будет обмениваться данными.

Проверяют:

• параметры питания панели;
• доступные коммуникационные интерфейсы;
• интерфейс ПЛК или другого устройства;
• поддерживаемые обеими сторонами протоколы;
• назначение контактов разъема;
• требования к кабелю и линии связи;
• параметры обмена;
• адресацию и роль устройств в обмене данными.

Главный источник этой информации – документация панели оператора, ПЛК и другого подключаемого оборудования. Нельзя переносить распиновку, кабель или настройки одной модели на другую только из-за одинакового внешнего вида разъемов.

Общая схема подключения панели оператора

При подключении HMI нужно разделять питание и передачу данных. Это независимые части схемы:

Источник питания → панель оператора

Панель оператора ↔ линия связи ↔ ПЛК

Панель обычно получает от контроллера значения переменных и состояния оборудования, а в обратном направлении может передавать команды, уставки и другие предусмотренные проектом данные. Подробнее о назначении контроллера, его устройстве и обработке сигналов – в статье «ПЛК: что это такое, расшифровка, устройство и принцип работы».

HMI при этом не следует рассматривать как устройство, которое обязательно непосредственно управляет силовой нагрузкой. В типовой системе команда оператора передается контроллеру или другому устройству управления, а дальнейшее воздействие на оборудование определяется реализованным алгоритмом. Возможность прямого обмена HMI с приводом, регулятором или другим устройством зависит от поддерживаемых интерфейсов и протоколов.

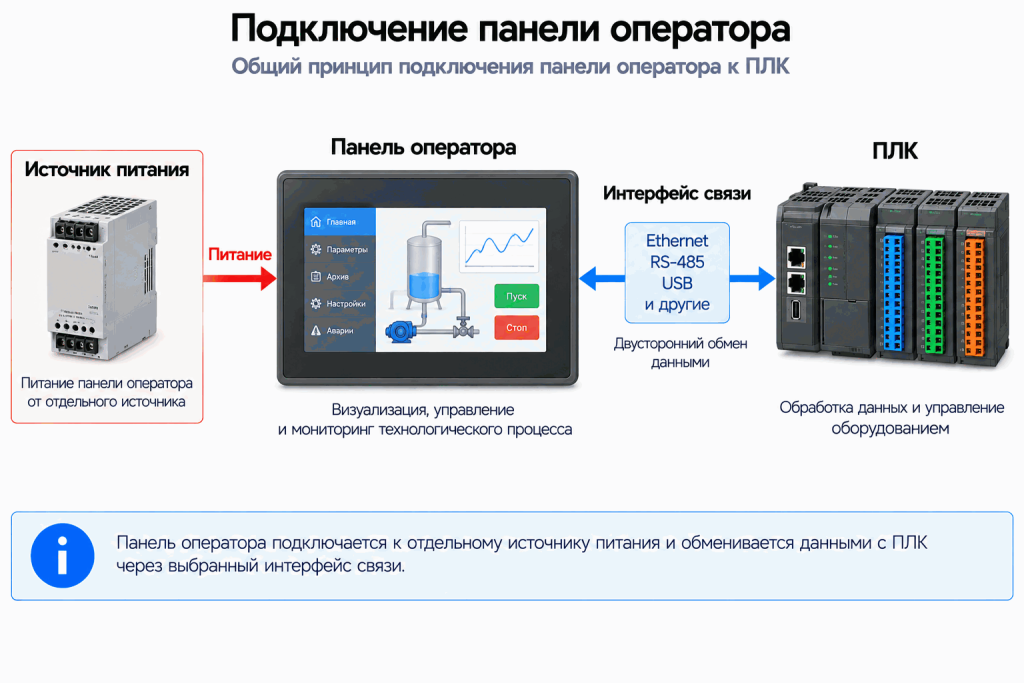

Панель оператора получает питание от предусмотренного источника и обменивается данными с ПЛК через выбранный интерфейс связи. Конкретный интерфейс и параметры соединения зависят от используемого оборудования.

Как подключить питание панели оператора

Питание подключают к предназначенным для этого клеммам или разъемам панели с параметрами, указанными производителем.

Общий порядок:

1. Проверить требуемые параметры питания.
2. Определить назначение клемм или контактов.
3. Проверить полярность, если она имеет значение.
4. Выполнить предусмотренное производителем защитное подключение.
5. Проверить монтаж перед включением.

Нельзя считать определенное напряжение или обозначение клемм универсальным для всех HMI. Даже панели одного назначения могут иметь разные варианты питания и подключения.

Монтаж выполняют при снятом напряжении, если документацией оборудования не предусмотрена иная процедура. Если производитель устанавливает требования к защитному заземлению, разделению цепей или внешней защите питания, их также учитывают при монтаже.

Как подключить панель оператора к ПЛК

Для подключения панели оператора к ПЛК необходимо обеспечить совместимость физического интерфейса, протокола и параметров обмена. При этом коммуникационное соединение HMI с контроллером не следует путать с подключением датчиков и исполнительных устройств к входам и выходам ПЛК. Эта часть системы подробно рассмотрена в статье «Схема подключения ПЛК: входы, выходы и примеры подключения».

Типовая последовательность:

1. Определить коммуникационные интерфейсы панели и ПЛК.
2. Выбрать совместимый вариант физического соединения.
3. Проверить наличие поддерживаемого обеими сторонами протокола.
4. Выполнить физическое подключение.
5. Настроить параметры связи.
6. Настроить обращение HMI к необходимым данным контроллера.
7. Проверить обмен данными.

Одинаковый физический интерфейс еще не гарантирует связь. Два устройства могут иметь совместимый способ физического подключения, но использовать разные протоколы или несовместимые параметры обмена.

Если протокол предусматривает разные роли участников обмена, необходимо правильно назначить их на стороне HMI и ПЛК. Конкретные термины и настройки зависят от выбранного протокола и оборудования.

Подключение панели через последовательный интерфейс

При последовательной связи общий принцип выглядит так:

Панель оператора ↔ линия связи ↔ ПЛК

До подключения необходимо проверить:

• тип и параметры физического интерфейса;
• распиновку разъемов;
• требования к кабелю;
• параметры обмена;
• адреса устройств;
• требования к построению линии связи.

Параметры взаимодействующих устройств должны быть согласованы в соответствии с используемым протоколом. Если хотя бы один из обязательных параметров настроен по-разному, физически исправная линия может не обеспечить обмен данными.

Для многоточечной линии дополнительно учитывают правила ее топологии, адресации и согласования, если они предусмотрены используемым физическим интерфейсом. Конкретные требования необходимо брать из документации, а не переносить с другой системы.

Распиновка также определяется документацией. Одинаковые разъемы на двух устройствах не означают одинакового назначения их контактов, поэтому соединять их только по форме разъема нельзя.

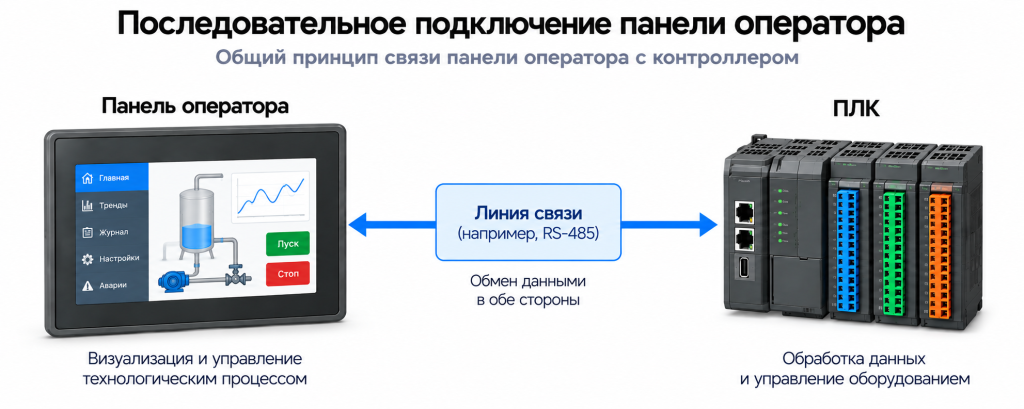

Панель оператора и ПЛК обмениваются данными по последовательной линии связи. Конкретный интерфейс, схема соединения и параметры обмена определяются документацией используемого оборудования.

Подключение панели через Ethernet

При подключении по Ethernet панель и ПЛК должны иметь совместимые сетевые интерфейсы и быть настроены так, чтобы между ними могла устанавливаться необходимая связь.

Общий принцип:

Панель оператора ↔ Ethernet / промышленная сеть ↔ ПЛК

Проверяют:

• сетевые параметры панели и ПЛК;
• сетевую доступность устройств;
• поддерживаемый протокол обмена;
• настройки соединения в проекте HMI;
• необходимые настройки контроллера.

Сам факт подключения обоих устройств к Ethernet не означает, что они смогут обмениваться технологическими данными. Ethernet обеспечивает сетевое соединение, а прикладной обмен между HMI и ПЛК определяется поддерживаемым протоколом и его настройками.

Если устройства находятся в разных подсетях или связь проходит через сетевое оборудование, дополнительно учитывают маршрутизацию и ограничения существующей сети. Изменять сетевые параметры действующего оборудования без учета архитектуры сети не следует.

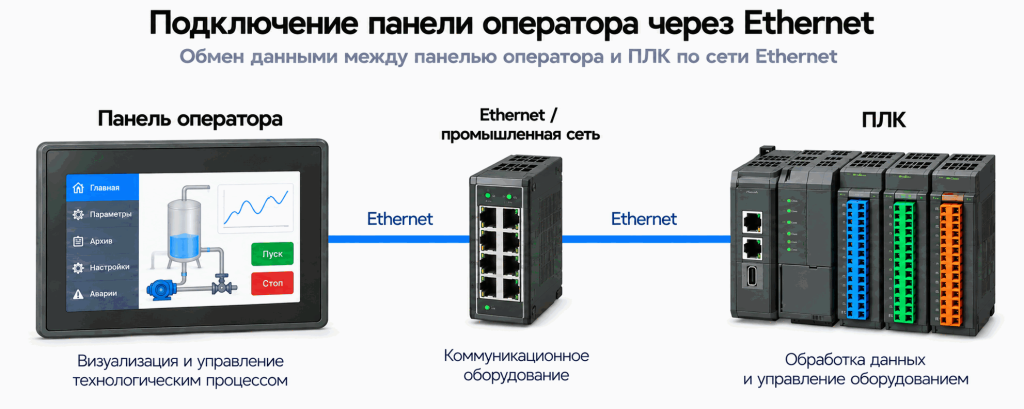

Панель оператора обменивается данными с ПЛК через Ethernet напрямую или через сетевое оборудование. Конкретная топология сети и параметры связи зависят от используемых устройств и проекта автоматизации.

Что нужно настроить после подключения

После физического соединения устройств необходимо настроить логический обмен данными. Без этого правильно подключенный кабель сам по себе не обеспечит отображение параметров ПЛК на панели.

Обычно задают:

• используемый интерфейс;
• протокол обмена;
• параметры соединения;
• адрес подключаемого устройства;
• источник данных;
• переменные, регистры, теги или другие предусмотренные протоколом объекты обмена.

На стороне панели необходимо указать, откуда получать данные для отображения и куда передавать команды или значения, вводимые оператором. На стороне ПЛК должны быть доступны соответствующие данные и настроена требуемая коммуникация.

При настройке важно учитывать не только адрес объекта данных, но и его тип и формат, если это требуется используемым протоколом. Связь может быть установлена, но при ошибочной адресации или интерпретации данных значение будет отсутствовать либо отображаться неверно.

Конкретные названия параметров и последовательность настройки зависят от модели панели, контроллера, выбранного протокола и программного обеспечения.

Почему панель оператора не видит ПЛК

Если HMI не устанавливает связь с контроллером, проверку лучше выполнять от физического уровня к настройкам обмена.

Последовательно проверяют:

1. Наличие питания панели и ПЛК.
2. Кабель, разъемы и физическое соединение.
3. Совместимость выбранных интерфейсов.
4. Поддержку одного протокола обеими сторонами.
5. Параметры связи.
6. Адреса устройств или сетевые параметры.
7. Настройки соединения в проекте HMI.
8. Настройки связи на стороне ПЛК.

Если связь установлена, но отдельные значения не отображаются или отображаются неправильно, причина может находиться уже не в физическом подключении, а в адресации данных, типе или формате переменной, выбранном объекте обмена либо правах доступа, если они предусмотрены оборудованием.

Такое разделение важно: полное отсутствие связи и ошибка обращения к конкретным данным – разные неисправности и требуют разной диагностики.

Типичные ошибки

При подключении панели оператора чаще всего возникают следующие ошибки:

• подключение без проверки документации;
• неправильные параметры питания;
• неправильная распиновка;
• использование неподходящего кабеля;
• несовместимые физические интерфейсы;
• несовместимые протоколы;
• разные параметры обмена;
• неправильный адрес устройства;
• ошибки сетевых параметров;
• неправильные настройки соединения или объектов данных в проекте HMI.

Проверять необходимо всю цепочку:

питание → физическое соединение → интерфейс → протокол → параметры связи → обращение к данным.

Наличие исправного кабеля не подтверждает правильность остальных уровней обмена.
