Подключение панели оператора HMI к ПЛК: схемы и настройка

Подключение панели оператора HMI включает подачу питания и организацию обмена данными с ПЛК или частотным преобразователем. Для работы необходимо согласовать электрические характеристики интерфейсов, коммуникационные протоколы и параметры соединения.

Порядок подключения: проверить совместимость оборудования → подключить питание HMI → соединить интерфейсы связи → настроить обмен → создать теги → проверить передачу данных.

Конкретная схема зависит от моделей устройств. Приведенные варианты показывают принципы подключения и не заменяют документацию производителя.

Что проверить перед подключением панели оператора

Перед монтажом проверяют характеристики HMI и подключаемого оборудования. Совпадение физических интерфейсов не гарантирует обмен: устройства должны поддерживать совместимый протокол и соответствующие роли в сети.

Физический интерфейс определяет способ передачи сигналов, а протокол – правила обмена данными. Например, Ethernet не означает обязательную поддержку Modbus TCP, а RS-485 может использоваться не только для Modbus RTU.

При выборе оборудования дополнительно учитывают условия эксплуатации и необходимое количество коммуникационных портов. Если в системе уже установлен ПЛК или привод, совместимость проверяют по его документации до выбора HMI.

Подключение питания панели оператора HMI

Многие промышленные панели оператора питаются от 24 В постоянного тока, но допустимое напряжение, полярность и назначение контактов определяются моделью устройства.

Последовательность подключения:

1. Проверить в документации тип и диапазон напряжения питания.
2. Подобрать источник с учетом мощности HMI и остальных потребителей.
3. Определить назначение контактов питания и защитного заземления, если оно предусмотрено.
4. При отключенном напряжении выполнить соединения по схеме производителя.
5. Проверить полярность для DC-питания, надежность соединений и отсутствие короткого замыкания.
6. Подать питание и убедиться в нормальной загрузке панели.

Защиту цепи питания, заземление и прокладку кабелей выполняют с учетом требований производителя и электромагнитной совместимости. Сигнальные линии прокладывают с соблюдением требований по разделению с силовыми цепями и экранированию. Не следует автоматически соединять отрицательный вывод питания с защитным проводником: допустимую схему заземления определяет документация устройства.

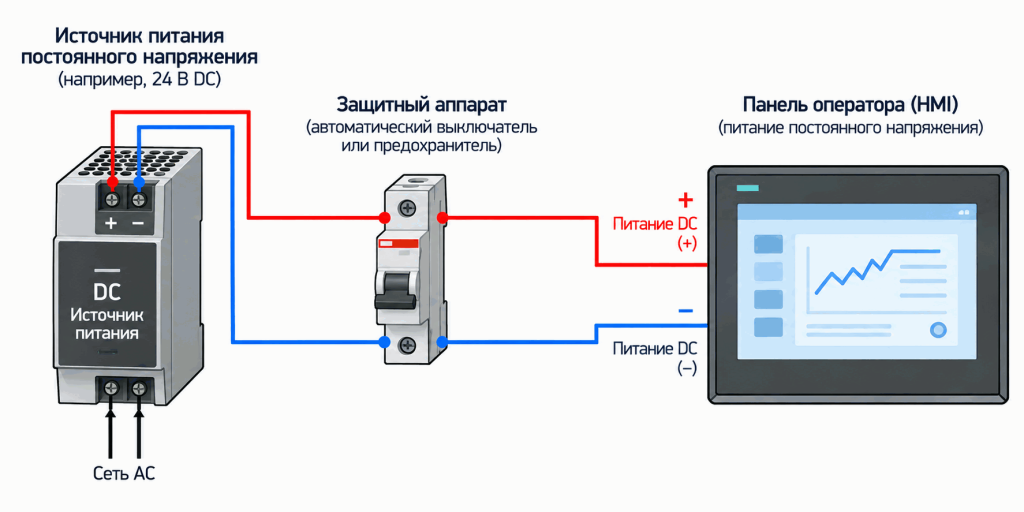

Питание панели оператора подключают с учетом требований производителя к напряжению, полярности и защите электрической цепи.

Схема подключения панели оператора к ПЛК

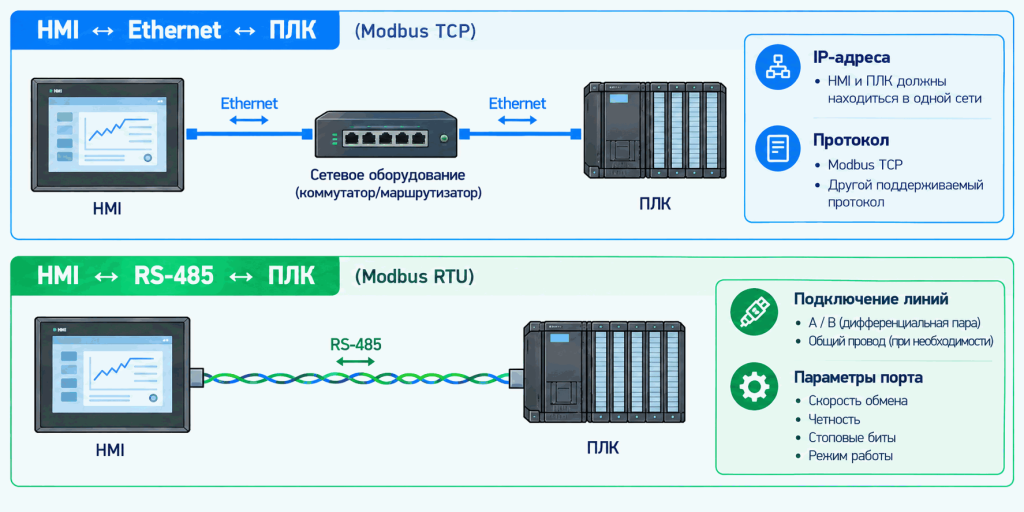

Панель HMI получает данные контроллера и передает предусмотренные проектом команды через совместимый коммуникационный интерфейс. Для подключения часто используют Ethernet или RS-485.

Подключение HMI к ПЛК по Ethernet

Панель HMI ↔ Ethernet ↔ ПЛК

Устройства соединяют сетевым кабелем напрямую или через коммутатор.

Для подключения:

1. Проверяют наличие совместимых Ethernet-портов.
2. Подключают кабель.
3. Настраивают IP-адреса и маски подсети.
4. Выбирают протокол и драйвер в проекте HMI.
5. Указывают параметры подключаемого устройства.

При прямом соединении устройства обычно находятся в одной IP-подсети. Для обмена между разными подсетями необходима корректная маршрутизация.

Наличие сетевого соединения подтверждает работу соответствующего уровня связи, но не означает, что настроен обмен прикладными данными.

Подключение HMI к ПЛК по RS-485

Панель HMI ↔ линия RS-485 ↔ ПЛК

При подключении RS-485 необходимо согласовать сигнальные линии по документации устройств. Обозначения A/B и D+/D− у разных производителей могут различаться, поэтому универсальную распиновку использовать нельзя.

Для типовой двухпроводной линии применяют шинную топологию с минимальными ответвлениями. Терминирование на концах линии, смещение сигнала, экранирование и подключение общего сигнального провода выполняют по требованиям оборудования. Дополнительные терминаторы на каждом промежуточном устройстве могут ухудшить обмен.

После монтажа задают настройки последовательного обмена, предусмотренные используемым протоколом.

Для соединения HMI с ПЛК по Ethernet и RS-485 используют разные параметры физического подключения и настройки обмена.

Подключение HMI к ПЛК по Modbus RTU и Modbus TCP

Modbus RTU и Modbus TCP – варианты обмена по Modbus, отличающиеся способом передачи сообщений и параметрами соединения.

Настройка Modbus RTU

В типовой конфигурации HMI работает клиентом Modbus, а ПЛК – сервером. Поддерживаемые роли необходимо проверить для конкретных устройств.

Для настройки указывают адрес сервера, скорость обмена, четность, стоповые биты и при необходимости тайм-аут ответа. Параметры последовательной связи должны соответствовать настройкам подключаемого устройства.

Настройка Modbus TCP

В проекте HMI выбирают драйвер Modbus TCP и указывают IP-адрес сервера и TCP-порт. Стандартный порт Modbus TCP – 502, если оборудование не настроено иначе.

Unit Identifier задают при необходимости, например при обмене через шлюз Modbus TCP/RTU.

После настройки проверяют чтение известного регистра. При этом адрес устройства Modbus и адрес регистра внутри него – разные параметры. Нумерация регистров в документации и адреса в драйвере HMI могут отличаться, поэтому их сверяют по правилам конкретной среды разработки.

Подключение панели оператора к частотному преобразователю

Панель HMI может отображать параметры частотного преобразователя и передавать команды управления. Подключение организуют напрямую либо через ПЛК в зависимости от архитектуры системы.

Вариант 1. Прямое подключение HMI к частотному преобразователю

Панель HMI ↔ интерфейс связи ↔ частотный преобразователь

Прямое подключение возможно, если устройства поддерживают совместимый протокол, а необходимые параметры привода доступны для чтения или записи.

Настраивают адрес ПЧ, параметры обмена и теги по карте регистров производителя.

Для удаленного управления дополнительно проверяют источник команд пуска и останова и источник задания частоты. Если привод использует локальное управление или дискретные входы, команды по сети могут не выполняться.

Вариант 2. Подключение через ПЛК

Панель HMI ↔ ПЛК ↔ частотный преобразователь

При такой схеме HMI передает команды контроллеру, а ПЛК обрабатывает их в соответствии с логикой управления и взаимодействует с приводом.

Этот вариант применяют, когда управление ПЧ связано с состоянием другого оборудования, технологическими разрешениями и блокировками.

Какие параметры можно передавать

Наличие доступа к параметрам состояния не означает разрешение на управление. Команды записи могут быть недоступны или заблокированы настройками привода. Для задания частоты дополнительно проверяют единицы измерения и масштабирование значения по документации ПЧ.

Аппаратные функции безопасности, аварийного останова и защитные блокировки реализуют независимо от HMI. Управляющие команды проверяют после оценки их влияния на оборудование.

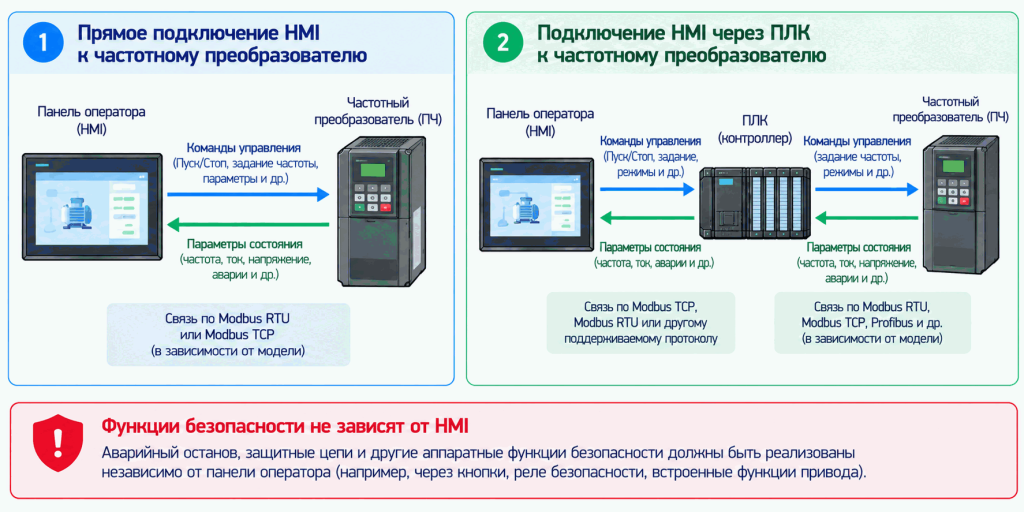

HMI может обмениваться данными с частотным преобразователем напрямую либо через контроллер, который обрабатывает команды оператора.

Настройка связи и переменных на панели оператора

После подключения кабелей в проекте HMI задают подключаемое устройство, параметры обмена и привязку экранных элементов к данным контроллера или привода.

Шаг 1. Создать проект HMI

В совместимой среде разработки выбирают модель панели и создают проект либо открывают существующий.

Шаг 2. Добавить подключаемое устройство

Добавляют ПЛК или частотный преобразователь, выбирают коммуникационный драйвер.

Шаг 3. Настроить интерфейс и параметры обмена

Указывают сетевые или последовательные настройки в соответствии с выбранным протоколом.

Шаг 4. Создать теги

Тег HMI – переменная проекта, связанная с данными подключенного устройства или внутренней логикой панели.

Для внешних тегов задают источник данных, адрес, тип и при необходимости масштабирование.

Шаг 5. Назначить теги экранным элементам

Связывают переменные с числовыми полями, индикаторами и кнопками. Например, температуру отображают в числовом поле, состояние насоса – на индикаторе, а команду пуска передают через управляющий элемент.

Шаг 6. Проверить типы данных и адресацию

Сверяют адреса регистров, форматы, масштабирование и права доступа. Для многорегистровых значений проверяют порядок слов, если это требуется. Для команд записи также проверяют, допускает ли ПЛК или ПЧ изменение выбранной переменной.

При работе с Modbus учитывают возможные различия между обозначением регистра в документации и адресом, вводимым в среде разработки.

Шаг 7. Загрузить проект и проверить обмен

Проект передают в HMI предусмотренным производителем способом. После запуска проверяют актуальность значений на экране.

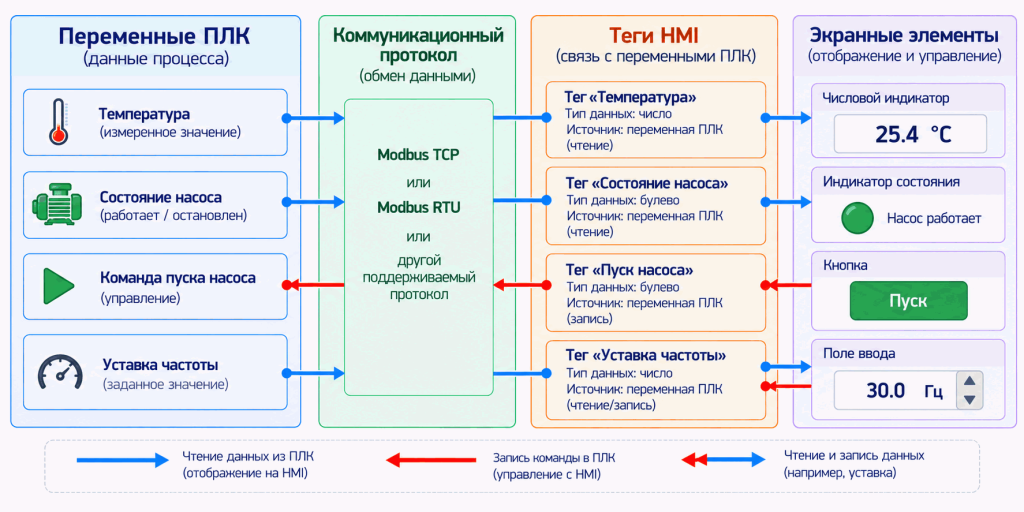

Теги HMI связывают значения контроллера с индикаторами и полями ввода, а управляющие элементы – с предусмотренными командами.

Проверка подключения панели оператора

Проверку начинают с чтения параметра, значение которого можно независимо определить на ПЛК или частотном преобразователе. К управлению оборудованием переходят после подтверждения корректного обмена.

Контрольный список:

1. Панель получает питание и загружается.
2. Подключенное устройство включено и готово к обмену.
3. Физическое соединение выполнено правильно.
4. Параметры связи согласованы.
5. В проекте выбран совместимый драйвер.
6. Теги связаны с существующими переменными или регистрами.
7. Значения отображаются правильно и обновляются.
8. Управляющие команды проверены в безопасных условиях.

Если данные не обновляются, проверяют источник переменной, период опроса и наличие ошибок коммуникации. Испытания пуска, останова и изменения задания выполняют только после согласования с ответственным персоналом и проверки разрешающих условий.

Типичные ошибки при подключении HMI

Для поиска причины сначала определяют, на каком этапе возникла неисправность: питание, физическое соединение, обмен данными или выполнение команд.

Если связь установлена, но отдельные значения неверны, проверяют настройки соответствующих тегов, а не повторяют монтаж всей линии.

Дополнительные причины рассмотрены в материале «Не работает панель оператора HMI».
