Подключение герконовых и магнитных датчиков: схемы к ПЛК

Подключение герконового или магнитного датчика зависит от его конструкции, типа выходного сигнала и характеристик входной цепи. Пассивный геркон работает как магнитоуправляемый контакт, а электронный датчик обычно требует питания и передает сигнал через выходной каскад PNP или NPN. Перед монтажом необходимо определить назначение выводов, проверить электрическую совместимость с ПЛК и выбрать соответствующую схему. Устройство и принцип действия контактных моделей подробно описаны в статье «Герконовый датчик: принцип работы, устройство и применение».

Что проверить перед подключением магнитного датчика

Прежде всего следует определить тип устройства по паспорту или электрической схеме производителя. Одинаковое количество проводов не означает одинаковый способ подключения.

• Тип датчика: пассивный герконовый или электронный магнитный.
• Количество выводов: два, три или более в зависимости от исполнения.
• Выходной сигнал: сухой контакт, PNP, NPN или другой предусмотренный производителем вариант.
• Логика переключения: нормально открытый (NO), нормально закрытый (NC) или переключающий контакт.
• Питание: требуется ли отдельный источник и какое напряжение допустимо.
• Параметры коммутации: разрешенные напряжение, ток и мощность нагрузки.
• Совместимость с ПЛК: напряжение, входной ток, схема общей точки и пороги срабатывания.
• Назначение проводов: расположение контактов разъема и функциональные выводы.

NO и NC определяют исходное состояние контактной группы или логику выхода, а PNP и NPN – тип электронного выходного каскада. Поэтому электронный PNP-датчик может иметь логику NO или NC. Входной модуль ПЛК необходимо выбирать по электрическому типу выхода, а программную логику – по требуемому состоянию сигнала.

Принципиальные различия контактных и электронных магнитных датчиков рассмотрены в статье «Магнитные датчики положения: принцип работы, виды и отличия геркона от датчика Холла».

Схема подключения герконового датчика

Пассивный геркон представляет собой магнитоуправляемый контакт. Он не формирует напряжение самостоятельно, а замыкает, размыкает или переключает внешнюю электрическую цепь.

Подключение двухпроводного герконового датчика

У классического двухпроводного герконового датчика оба вывода соединены с контактной группой. При срабатывании изменяется электрическое соединение между ними. Для нормально открытого исполнения типовая цепь: «+ питания → геркон NO → нагрузка → 0 В». При приближении магнита контакт замыкается, и через нагрузку начинает протекать ток; после удаления магнита цепь размыкается.

Пассивному геркону не требуется отдельное питание для переключения контактов, однако источник питания необходим для работы подключенной цепи. Ток, напряжение и коммутационная мощность не должны превышать допустимые значения геркона. Для индуктивной нагрузки предусматривают защиту от коммутационных перенапряжений с учетом ее типа и требований производителя.

Не любой двухпроводный магнитный датчик является пассивным герконом. Электронные двухпроводные модели могут требовать соблюдения полярности, иметь падение напряжения в открытом состоянии и ток утечки в выключенном состоянии.

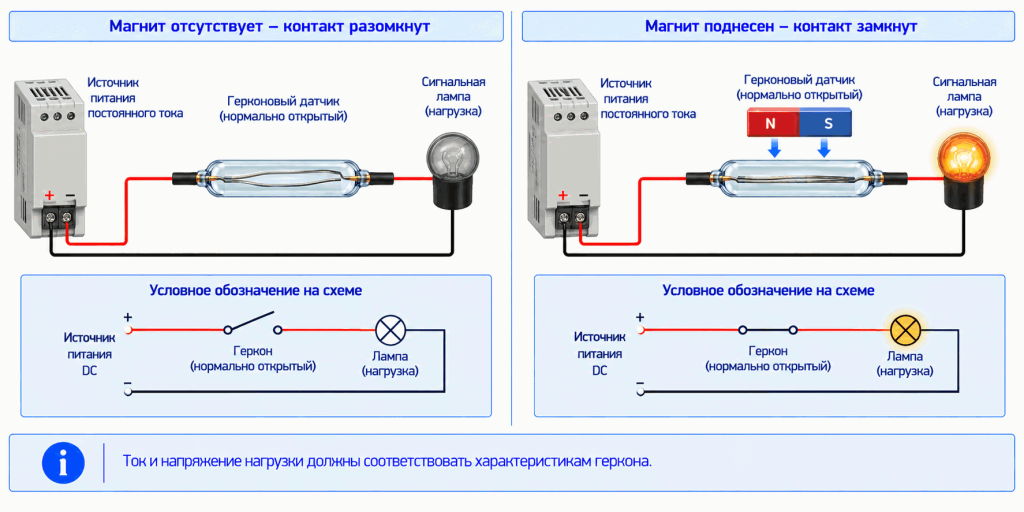

Пассивный герконовый датчик включается в электрическую цепь как магнитоуправляемый контакт и переключает нагрузку при воздействии магнитного поля.

Подключение герконового датчика с NO и NC

NO (нормально открытый): при отсутствии воздействующего магнитного поля контакт разомкнут; при срабатывании замыкается. NC (нормально закрытый): при отсутствии воздействующего магнитного поля контакт замкнут; при срабатывании размыкается.

В обоих случаях контакт можно включить последовательно с совместимой нагрузкой. Для NO нагрузка включается при срабатывании, для NC – отключается. Выбор зависит от требуемой логики управления. NC-контакт сам по себе не делает систему безопасной: для функций безопасности необходима оценка всей цепи и предназначенные для этого компоненты.

Подключение герконового датчика с переключающим контактом

Переключающий геркон обычно имеет три функциональных вывода: COM – общий, NO – разомкнутый в исходном состоянии и NC – замкнутый в исходном состоянии. Без воздействующего магнитного поля COM соединен с NC; при срабатывании соединение переключается на COM–NO. Клеммы выбирают по требуемой логике, а назначение выводов проверяют по документации без предположений об их нумерации.

Подключение герконового датчика к ПЛК

Пассивный герконовый контакт можно использовать для передачи дискретного сигнала в контроллер. При этом питание входной цепи и схема подключения зависят от характеристик входного модуля ПЛК.

Для входа, регистрирующего положительный потенциал относительно 0 В, геркон подключают между положительным полюсом питания и дискретным входом ПЛК, а общую точку соответствующей входной группы соединяют с 0 В того же источника или с предусмотренным производителем общим потенциалом. При замыкании контакта вход регистрирует логическую единицу, если напряжение и ток соответствуют его порогам.

Такая схема не универсальна. Входы с иной полярностью, внутренним питанием, гальванической развязкой или особыми требованиями к общему проводу подключают по руководству на модуль. При обработке сигнала учитывают дребезг контактов: входной фильтр подавляет кратковременные повторные переключения, но не должен создавать недопустимую задержку реакции.

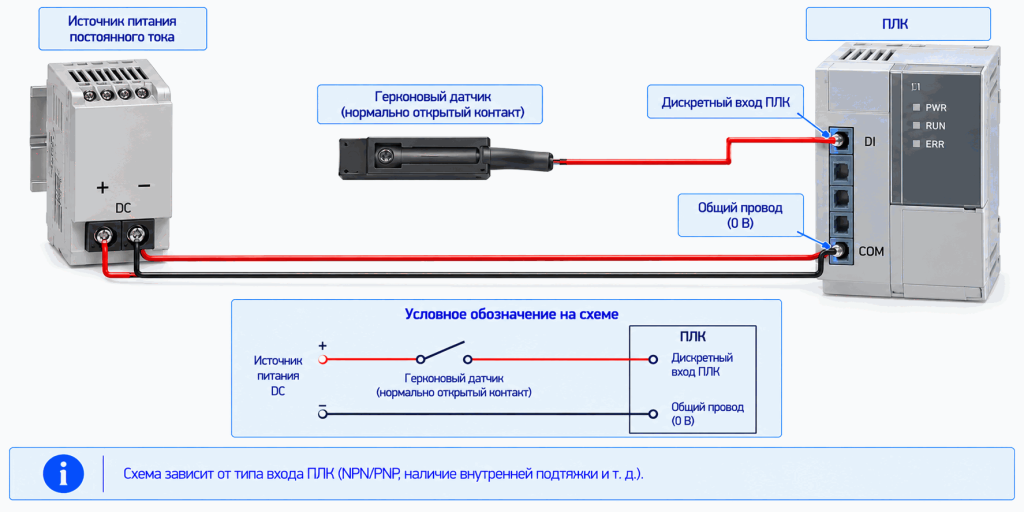

При замыкании герконового контакта на совместимый дискретный вход ПЛК поступает сигнал, по которому контроллер определяет положение объекта.

Подключение электронного магнитного датчика

В электронном магнитном датчике чувствительный элемент и схема обработки формируют выходной сигнал через электронный каскад. Такие устройства обычно требуют отдельного питания. Для промышленного оборудования распространены дискретные выходы PNP и NPN; их подключение определяется электрической схемой входной группы ПЛК.

Подключение магнитного датчика PNP

Типовой трехпроводный датчик PNP имеет положительный вывод питания, общий провод 0 В и сигнальный выход. При активном состоянии PNP-выход подает положительный потенциал на сигнальную линию. Выход подключают к совместимому дискретному входу, а общий вывод входной группы – к 0 В. Важно проверить допустимый ток выхода и входной ток ПЛК.

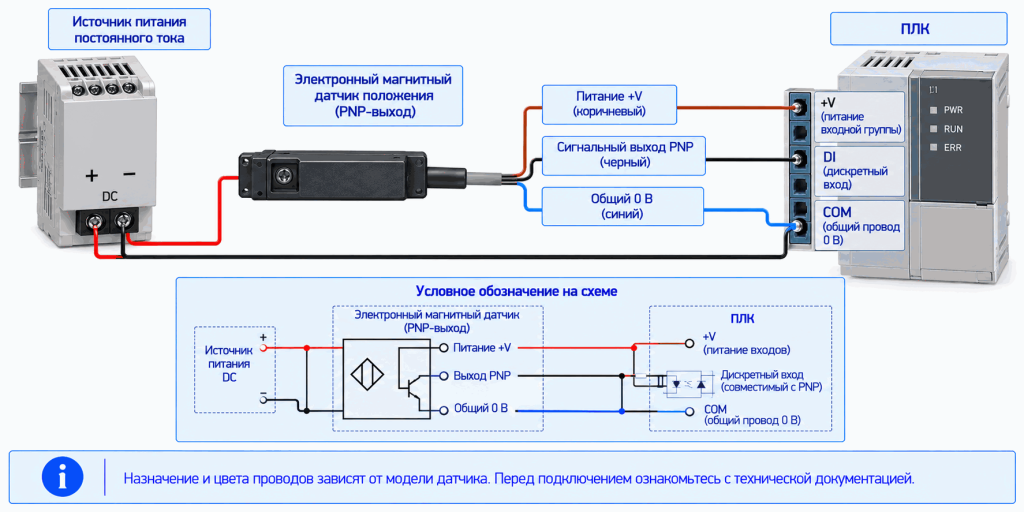

Электронный магнитный датчик с PNP-выходом формирует положительный сигнал для совместимого дискретного входа ПЛК.

Подключение магнитного датчика NPN

У трехпроводного датчика NPN предусмотрены те же функциональные цепи питания, но при активном состоянии выход коммутирует сигнальную линию к 0 В. Для типовой схемы нужна входная группа, общая точка которой соединена с положительным полюсом питания. Тогда при срабатывании входной ток протекает через выход датчика к 0 В.

PNP- и NPN-датчики нельзя считать взаимозаменяемыми без проверки типа входа и допустимых потенциалов. Некоторые входные модули допускают оба варианта при изменении подключения общей точки, другие – только один.

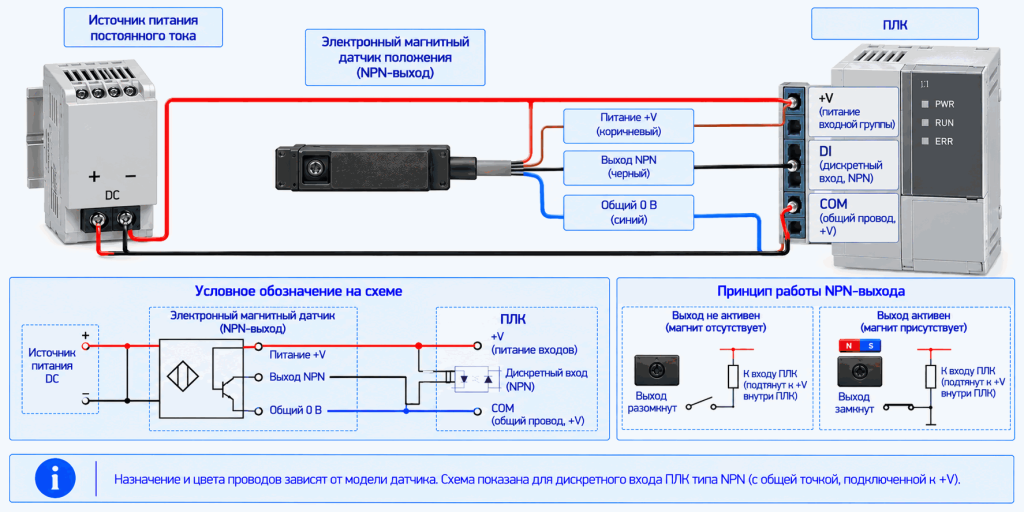

Магнитный датчик с NPN-выходом коммутирует входную цепь контроллера к общему проводу питания.

Подключение магнитного датчика с двумя выходами

Некоторые электронные магнитные датчики имеют два дискретных выхода, например с логикой NO и NC. Каждый выход подключают к совместимому входу с учетом общей точки, допустимой нагрузки и схемы производителя. Дополнительный провод не всегда является вторым выходом: он может использоваться для настройки или другой функции.

Особенности подключения магнитных датчиков положения пневмоцилиндра

Для контроля положения поршня пневмоцилиндра применяют пассивные герконовые и электронные магнитные датчики. Оба типа реагируют на магнит, встроенный в поршень, но электрические схемы различаются: геркон переключает контактную цепь, а электронный датчик обычно получает питание и формирует PNP- или NPN-сигнал.

Особого внимания требуют двухпроводные электронные датчики. В отличие от сухого контакта, они могут иметь полярность, падение напряжения в активном состоянии и ток утечки в выключенном. Если вход ПЛК воспринимает ток утечки как активный сигнал, возможна ложная регистрация положения.

При замене датчика проверяют также механическую совместимость с пазом цилиндра и положение магнита.

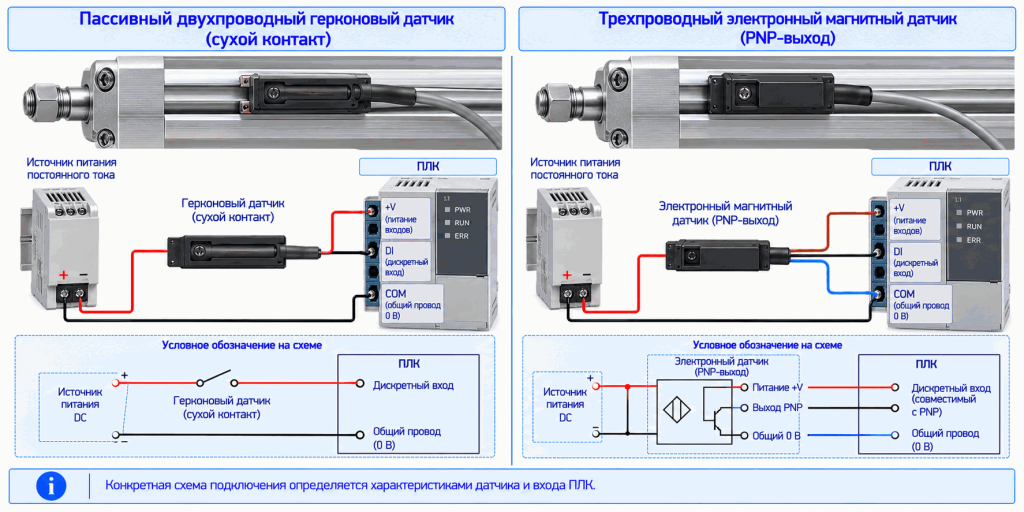

Пассивный герконовый датчик переключает контактную цепь, а электронный магнитный датчик формирует сигнал через выходной каскад, требующий питания.

Порядок подключения магнитного датчика к ПЛК

1. Определите тип датчика и выходного сигнала.
2. Проверьте параметры питания, допустимую нагрузку и характеристики дискретного входа ПЛК.
3. Найдите назначение проводов и контактов разъема в документации производителя.
4. Обесточьте оборудование, исключите случайное включение и проверьте отсутствие напряжения установленным способом.
5. Выполните электрические соединения по схеме производителя.
6. Проверьте правильность соединений, полярность и отсутствие коротких замыканий.
7. Подайте питание в установленном порядке.
8. Переместите магнит или контролируемый механизм в рабочее положение и проверьте изменение состояния входа ПЛК.

При проверке убедитесь, что ПЛК правильно регистрирует оба состояния датчика и что изменение сигнала соответствует требуемой логике NO/NC. Электромонтаж выполняют квалифицированные специалисты с соблюдением требований электробезопасности.

Типичные ошибки подключения герконовых и магнитных датчиков

Если после проверки схемы датчик не переключается, отдельно проверяют положение магнита, условия установки и состояние устройства. Подробная диагностика рассматривается в статье «Неисправности магнитных датчиков: причины отсутствия срабатывания и способы проверки».
