Подключение датчиков газа

Подключение датчика газа начинается с проверки напряжения питания, типа выходного сигнала и назначения внешних цепей. Для передачи данных в программируемый логический контроллер (ПЛК) могут использоваться релейные, электронные дискретные, аналоговые выходы или цифровые интерфейсы. Выбор схемы зависит от конструкции прибора и характеристик подключаемого оборудования.

Общая последовательность работ: изучить документацию → проверить питание и выходы → выбрать схему соединения → согласовать параметры устройств → выполнить монтаж → проверить работу системы.

Если сигнализатор датчика газа участвует в автоматическом отключении подачи газа, схема управления отсечным клапаном должна соответствовать проекту и требованиям системы безопасности. Совпадения напряжения и наличия релейного выхода недостаточно для подтверждения совместимости.

Что проверить перед подключением датчика газа

Измерительный датчик или преобразователь газа формирует сигнал, связанный с измеряемой концентрацией. Сигнализатор загазованности контролирует заданные пороги и формирует тревожную индикацию или выходной сигнал. Одно устройство может совмещать измерение, сигнализацию и передачу данных в ПЛК.

Совпадение напряжения питания не гарантирует совместимость. Например, токовый выход нельзя без соответствующего согласования подключать к входу, рассчитанному только на напряжение. Релейный выход сигнализатора также не обязательно рассчитан на непосредственную коммутацию катушки газового клапана.

Схема подключения питания датчика газа

Схема питания определяется документацией конкретного прибора. Некоторые модели используют низковольтное постоянное напряжение, другие требуют иного источника; универсального значения напряжения нет.

1. Определить тип и допустимый диапазон напряжения.
2. Проверить мощность, пусковые токи при их наличии и требования к источнику.
3. Уточнить назначение клемм по документации.
4. Проверить полярность постоянного тока, если она имеет значение.
5. Снять напряжение и подтвердить его отсутствие перед соединением.
6. Проверить монтаж и предусмотренные защитные меры.
7. Подать питание в установленном порядке, проверить индикацию и самодиагностику.

Для протяженных линий учитывают падение напряжения на кабеле. Также соблюдают требования к защитному заземлению, электромагнитной совместимости, разделению силовых и сигнальных цепей, а при необходимости – к экранированию.

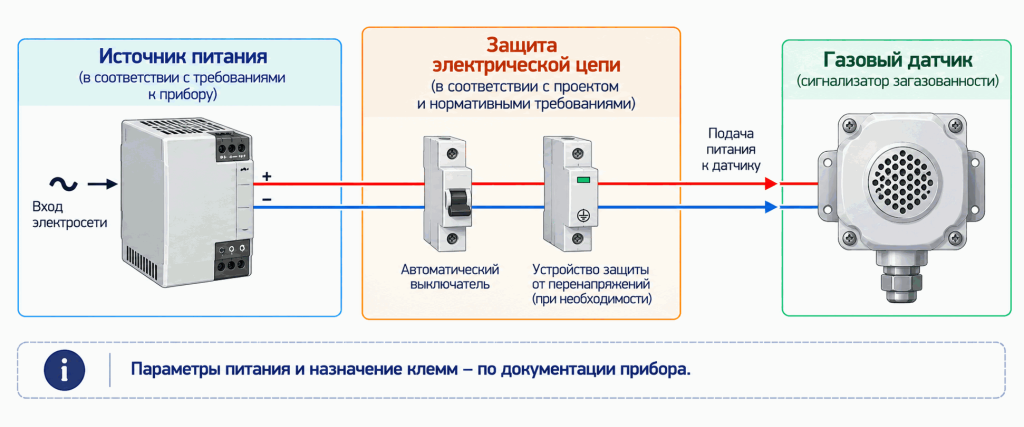

Функциональная схема: Источник питания → Предусмотренная защита цепи → Датчик газа. Она не заменяет электрическую схему конкретного прибора и не определяет клеммы, полярность или защитные аппараты.

Питание газового датчика подключают с учетом допустимого напряжения, потребляемой мощности и требований к защите электрической цепи.

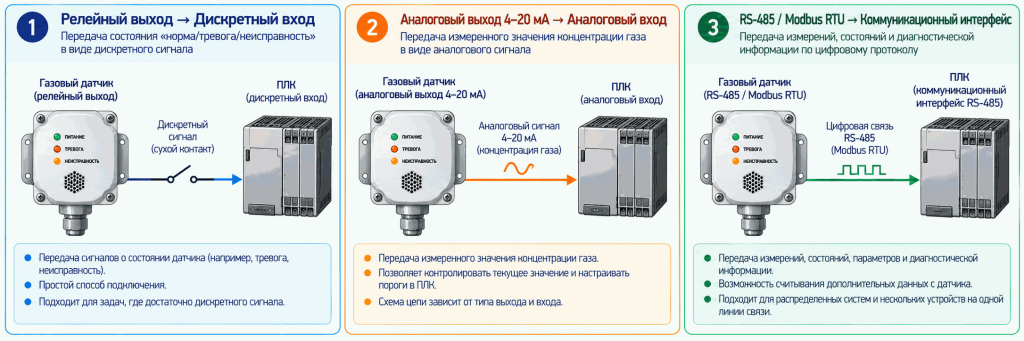

Подключение датчика газа к контроллеру

Способ подключения определяется типом выхода газового прибора и характеристиками входного модуля ПЛК. Для передачи тревоги используют дискретный сигнал; для текущей концентрации – измерительный выход или цифровой обмен, если они предусмотрены.

Подключение релейного выхода к дискретному входу

Функциональная схема: Сигнализатор загазованности → Релейный выход → Дискретный вход ПЛК.

У переключающей контактной группы COM обозначает общий контакт, NO – разомкнутый, NC – замкнутый в исходном состоянии реле. Это не универсальные обозначения состояний «Норма» и «Тревога»: логика зависит от режима работы реле и документации прибора.

Не каждый релейный выход является потенциально свободным («сухим») контактом. Необходимо проверить схему выхода, тип дискретного входа ПЛК, источник напряжения входной цепи и допустимый ток.

Для системы безопасности учитывают отдельный сигнал неисправности, потерю питания и обрыв линии. Обычный дискретный вход не всегда способен различить обрыв провода и штатное размыкание контакта. Контроль целостности цепи должен быть специально предусмотрен проектом и оборудованием.

Подключение аналогового выхода

Измерительные преобразователи могут иметь выходы 4–20 мА или 0–10 В. Функциональная схема: Газовый преобразователь → Аналоговый выход → Аналоговый вход ПЛК.

Типы сигналов должны соответствовать друг другу. Для токовых цепей различают активные и пассивные выходы: активный формирует ток в допустимой нагрузке, пассивный требует внешнего питания петли. Схема также зависит от типа входа ПЛК, поэтому универсального подключения для двух-, трех- и четырехпроводных приборов нет.

В контроллере настраивают масштабирование по паспорту преобразователя. Например, если 4–20 мА соответствуют 0–100 % НКПР и характеристика линейная, концентрация C = (I − 4) / 16 × 100 % НКПР, где I – ток в мА. Это пример, а не универсальный диапазон: другие модели используют ppm, % об. и иные шкалы.

Отдельно обрабатывают значения вне рабочего диапазона и диагностические состояния. Нельзя считать любой ток ниже 4 мА обрывом линии: границы и коды отказов определяются документацией приборов и настройкой системы.

Подключение по цифровому интерфейсу

Один из вариантов – RS-485 с Modbus RTU. RS-485 задает электрический интерфейс, Modbus RTU – протокол обмена; наличие RS-485 само по себе не подтверждает совместимость устройств.

Проверяют роли устройств, адрес, скорость передачи, четность и стоповые биты, топологию линии, согласование, кабель и карту регистров изготовителя. По карте регистров определяют адреса концентрации, тревоги и неисправности.

В алгоритме ПЛК следует предусмотреть тайм-аут и реакцию на потерю связи. Отсутствие ответа газоанализатора не должно интерпретироваться как нулевая концентрация или исправное состояние.

Датчик газа подключают к соответствующему входу или интерфейсу ПЛК в зависимости от типа выходного сигнала и электрических характеристик устройств.

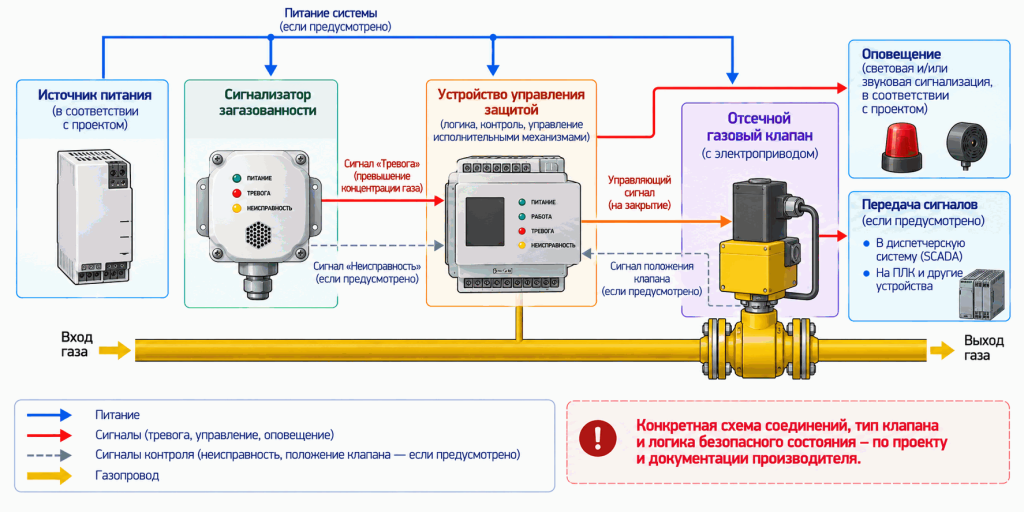

Схема подключения сигнализатора загазованности к газовому клапану

Система защитного отключения предназначена для прекращения подачи газа при условиях, определенных проектом. Функциональная последовательность: Контроль концентрации → Формирование тревожного сигнала → Устройство управления защитой → Отсечной газовый клапан.

В некоторых системах сигнализатор непосредственно управляет совместимым клапаном. Это допустимо только при прямом подтверждении изготовителем и в соответствии с проектом; универсальной схемы соединения реле с катушкой клапана нет.

Различают нормально открытые и нормально закрытые исполнения клапанов, импульсное и удерживаемое управление. При этом термины «нормально открытый» и «нормально закрытый» необходимо толковать по паспорту изделия, а не выводить из них универсальную логику безопасного состояния.

Один клапан закрывается при снятии питания, другой – по специальному импульсу. Промежуточное реле само по себе не делает схему пригодной для защитного отключения: требуется согласование характеристик, диагностики и поведения при отказах.

Запрещено обходить блокировки, удерживать клапан открытым в обход автоматики или менять логику безопасного состояния без проектного решения. После защитного отключения подачу газа восстанавливают в установленном порядке после устранения причины срабатывания.

Сигнализатор загазованности может участвовать в управлении отсечным клапаном через предусмотренную проектом систему защитного отключения газа.

Особенности подключения датчиков метана и угарного газа

Электрическая схема зависит от модели, а не только от контролируемого газа. Устройства CH₄ и CO могут иметь одинаковые типы выходов, но различаются назначением, диапазонами измерения и алгоритмами тревоги.

Не каждый сигнализатор метана управляет клапаном. Бытовые автономные CO-сигнализаторы нередко вообще не имеют внешнего выхода для ПЛК. При совместном контроле CH₄ и CO следует независимо идентифицировать измерительные каналы и предусмотреть соответствующие защитные действия по проекту.

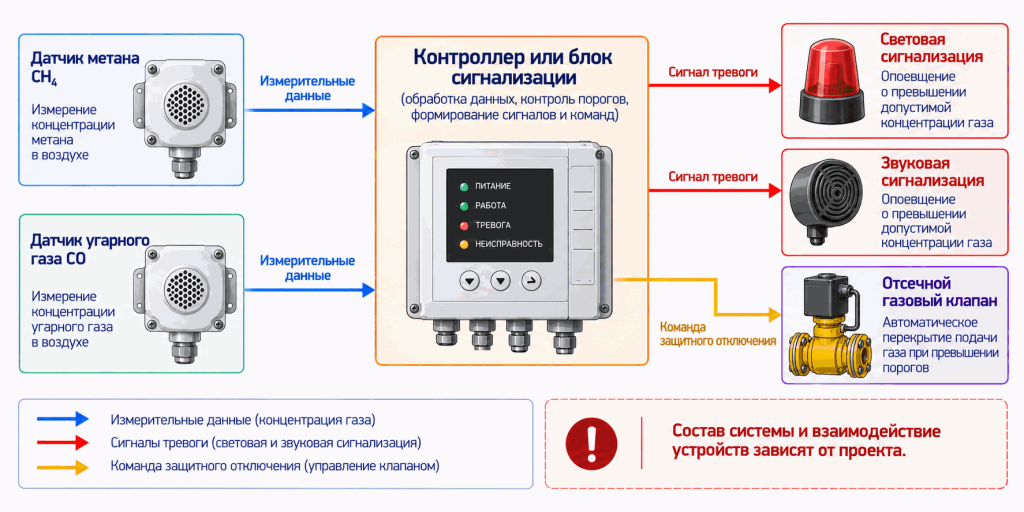

Система контроля загазованности объединяет газовые датчики, устройства обработки сигналов, оповещение и предусмотренные проектом исполнительные устройства.

Пошаговое подключение датчика газа

Шаг 1. Изучить документацию

Определить модель, назначение клемм, питание, выходные цепи, состояния нормы, тревоги и неисправности.

Шаг 2. Проверить совместимость оборудования

Сопоставить параметры датчика, ПЛК, источника питания и исполнительных устройств.

Шаг 3. Подготовить электрическую схему

Использовать проект и документацию изготовителей; разделить цепи питания.

Шаг 4. Выполнить электрический монтаж

Снять напряжение, проверить его отсутствие, соблюдать электробезопасность и требования к прокладке кабелей.

Шаг 5. Проверить соединения

Проверить назначение цепей, надежность контактов, кабели и защитные меры допустимыми методами.

Шаг 6. Настроить параметры

Настроить входы ПЛК, масштабирование, интерфейс, диагностику и утвержденную логику обработки.

Шаг 7. Провести ввод в эксплуатацию

Проверить питание, индикацию, обмен, тревогу, неисправности и защитные реакции по программе испытаний.

Работы с системами газовой безопасности и устройствами отключения газа должны выполнять уполномоченные специалисты. Самостоятельное изменение проектной схемы может нарушить защитные функции.

Типичные ошибки при подключении датчиков газа

Особенно опасна обработка отказа как нормального измерения: например, при потере связи ПЛК не должен подставлять нулевую концентрацию без регистрации неисправности и выполнения предусмотренной реакции. Диагностические возможности и алгоритм обработки определяются проектом и конкретным оборудованием.

Проверка работоспособности после подключения

После монтажа подтверждают правильность соединений и предусмотренных функций:

• питание и индикацию прибора;
• передачу измерительного сигнала;
• состояние тревожных выходов;
• поступление информации в ПЛК;
• передачу неисправности при наличии функции;
• внешнюю световую и звуковую сигнализацию;
• защитные реакции по утвержденной программе испытаний.

Электрическая проверка подтверждает правильность соединений и параметров питания. Функциональное тестирование – передачу сигналов и реакции системы. Проверка чувствительности к газу – реакцию измерительного канала на соответствующее воздействие по методике изготовителя. Это разные процедуры, и кнопка TEST не обязательно проверяет чувствительность сенсора.

Испытательные газовые смеси используют только предусмотренным способом, с соответствующим оборудованием и участием квалифицированных специалистов. Открытое пламя, зажигалки, преднамеренный выпуск бытового газа и выхлопные газы для испытаний недопустимы.
