Подключение датчика уровня: схемы и примеры подключения

Схема подключения датчика уровня зависит от принципа его работы, типа выходного сигнала и оборудования, которое должно принимать этот сигнал. Перед подключением необходимо определить питание датчика, назначение выводов, тип выхода и параметры входа контроллера, реле или другого принимающего устройства.

Универсальной схемы подключения датчика уровня не существует. Поплавковый датчик с контактным выходом, устройство с транзисторным дискретным выходом и датчик с аналоговым сигналом требуют разных схем подключения. Конкретные соединения определяют по документации датчика и принимающего оборудования.

Что проверить перед подключением датчика уровня

Перед подключением необходимо определить электрические характеристики датчика и убедиться, что его выход совместим с принимающим устройством.

По документации проверяют:

• назначение проводов или клемм;
• требуемое питание;
• тип выходного сигнала;
• электрические параметры выхода;
• характеристики входа принимающего устройства;
• допустимую нагрузку выхода;
• необходимость внешнего источника питания;
• требования к кабелю, экранированию и заземлению, если они предусмотрены.

Цвет проводов нельзя использовать как универсальный способ определения их назначения. Одинаковые цвета у разных датчиков могут соответствовать разным цепям. То же относится к расположению и нумерации клемм.

Подключение выполняют при снятом питании, если документация оборудования не предусматривает иной безопасный порядок работ. Перед подачей питания дополнительно проверяют, что питающие и сигнальные цепи не перепутаны и соединения соответствуют схеме конкретного оборудования.

Общая схема подключения датчика уровня

В системе автоматизации датчик уровня передает информацию о состоянии или текущем значении уровня принимающему устройству, которое обрабатывает сигнал и при необходимости формирует управляющую команду.

Общая функциональная цепочка:

Датчик уровня → вход реле / контроллера → логика управления → исполнительное устройство

Если датчику требуется отдельное питание, цепь питания подключается в соответствии со схемой производителя и рассматривается отдельно от сигнальной связи.

Датчик может передавать:

• дискретный сигнал о состоянии;
• аналоговый сигнал, соответствующий измеряемому уровню;
• другой предусмотренный конструкцией сигнал или данные.

Тип выхода определяет требования к принимающему входу и дальнейшую схему соединений. Поэтому внешне похожие датчики нельзя подключать по одной схеме без проверки их электрических характеристик.

Подробнее о принципах измерения и видах датчиков – в статье «Датчики уровня: виды, устройство, принцип работы и применение».

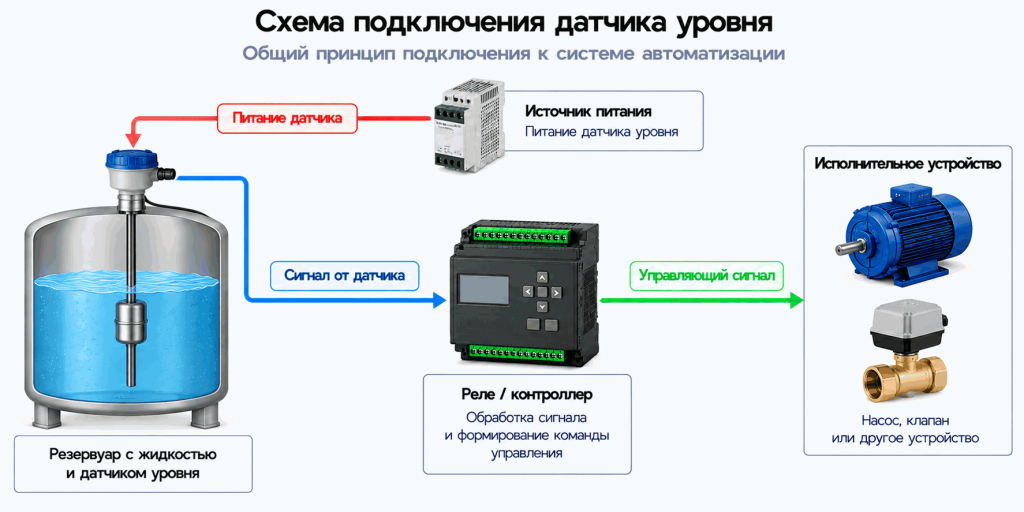

Датчик уровня получает питание и передает сигнал о состоянии среды на реле или контроллер, который формирует команду для насоса, клапана или другого исполнительного устройства.

Подключение датчика уровня с дискретным выходом

Дискретный датчик передает информацию о состоянии уровня в виде переключения выходного сигнала. Его выход подключают к электрически совместимому дискретному входу контроллера, реле или другого устройства.

Функционально:

дискретный выход датчика → дискретный вход принимающего устройства.

Перед подключением согласовывают:

• тип выхода;
• параметры входной цепи;
• питание датчика и входной цепи;
• электрическую схему соединения;
• логику сигнала.

Если датчик имеет транзисторный выход, необходимо учитывать его тип и предусмотренную производителем схему включения. Одну схему PNP или NPN нельзя считать универсальной: совместимость определяется одновременно выходом датчика и схемой входа принимающего устройства.

При контактном выходе датчика проверяют допустимые параметры коммутируемой цепи. Наличие контакта не означает, что через него допустимо непосредственно коммутировать любую нагрузку.

После подключения важно проверить не только наличие сигнала, но и его логику: какое состояние входа соответствует достигнутому и недостигнутому уровню. При ошибочной интерпретации электрически исправная схема может формировать противоположную управляющую команду.

Подключение датчика уровня с аналоговым выходом

Датчик непрерывного измерения может передавать значение уровня в виде аналогового сигнала. Такой выход подключают к совместимому аналоговому входу контроллера, измерительного прибора или другого принимающего устройства.

Функциональная схема:

аналоговый выход датчика → совместимый аналоговый вход.

Перед подключением проверяют:

• тип и диапазон аналогового сигнала;
• схему питания датчика;
• характеристики аналогового входа;
• схему соединения сигнальной цепи;
• требования к кабелю и экранированию.

Недостаточно определить только наличие аналогового выхода и входа. Они должны быть совместимы по типу сигнала и электрической схеме подключения. После соединения принимающее устройство также должно быть настроено на используемый тип сигнала.

При наличии требований производителя к экранированию, прокладке кабеля или подключению экрана их необходимо соблюдать. Это особенно важно там, где на сигнальную линию могут воздействовать электромагнитные помехи.

Схема подключения поплавкового датчика уровня

Схема подключения поплавкового датчика зависит от его конструкции и типа выхода. Простой поплавковый датчик может иметь контактный выход, состояние которого изменяется при перемещении поплавка.

Для такого исполнения функциональная схема выглядит так:

Поплавковый датчик → вход реле / контроллера

В некоторых схемах контакт датчика может использоваться непосредственно в цепи управления, если ее электрические параметры соответствуют допустимым характеристикам контакта:

Поплавковый датчик → цепь управления

При этом прямое управление мощной нагрузкой нельзя считать типовой схемой для любого поплавкового датчика. Сначала необходимо проверить коммутационную способность контакта, характер нагрузки и параметры управляемой цепи.

Также по документации определяют, какое состояние контакта соответствует конкретному положению поплавка. У разных исполнений контакт может замыкаться или размыкаться при подъеме либо опускании поплавка. Поэтому логику минимального и максимального уровня нельзя определять только по внешнему виду датчика.

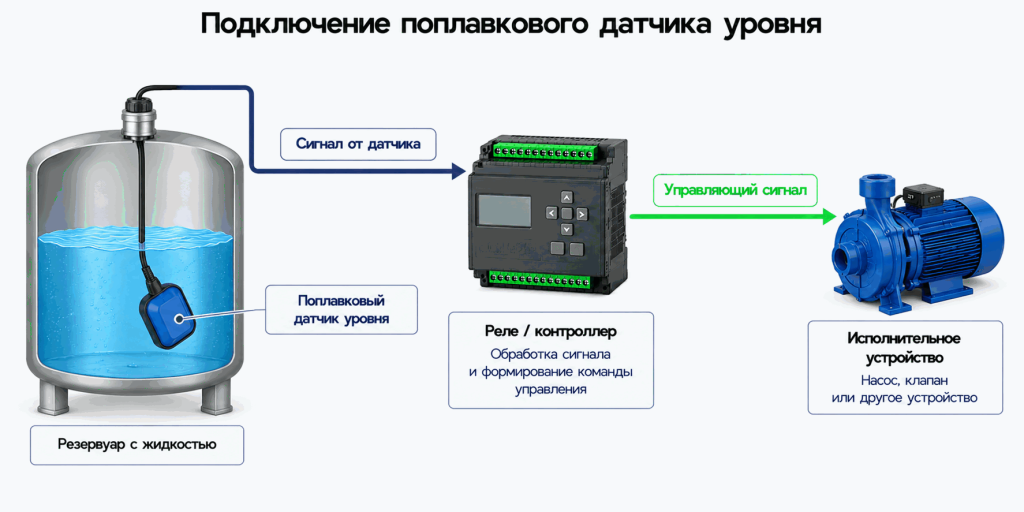

Поплавковый датчик реагирует на изменение уровня жидкости и передает сигнал реле или контроллеру, который формирует команду для насоса, клапана или другого исполнительного устройства.

Как подключить датчик уровня воды

Отдельной универсальной схемы подключения датчика уровня воды нет. Способ соединения определяется не тем, что контролируемой средой является вода, а конструкцией и типом выходного сигнала конкретного датчика.

Практический порядок:

1. Определить тип и модель датчика.
2. Найти схему подключения производителя.
3. Проверить параметры питания.
4. Определить тип выхода.
5. Проверить совместимость выхода с принимающим устройством.
6. Выполнить соединения по документации.
7. Проверить соединения до подачи питания.
8. Подать питание и убедиться, что сигнал изменяется при соответствующем изменении уровня.

Например, поплавковый датчик воды с контактным выходом и гидростатический датчик непрерывного измерения могут применяться в одной среде, но схемы их подключения принципиально различаются.

Способ механической установки датчика в резервуаре также влияет на правильность контроля уровня, но требования к монтажу рассматриваются отдельно в статье «Установка датчика уровня: правила и способы монтажа».

Подключение датчика уровня к ПЛК

Датчик уровня подключают к тому типу входа ПЛК, который совместим с его выходным сигналом:

• дискретный сигнал → совместимый дискретный вход DI;
• аналоговый сигнал → совместимый аналоговый вход AI.

При этом необходимо проверить не только назначение входа, но и его электрические характеристики и предусмотренную схему включения. Само наличие обозначения DI или AI еще не подтверждает совместимость конкретного датчика с входным модулем.

Электрического подключения недостаточно для работы системы. В программе ПЛК соответствующий вход должен быть правильно назначен и обработан: для дискретного сигнала учитывается его логическое состояние, а для аналогового – соответствие входного сигнала измеряемому уровню.

Конкретные электрические схемы входов рассматриваются отдельно в материалах о ПЛК и подключении ПЛК.

Подключение датчика уровня для управления насосом

Для управления насосом сигнал датчика уровня обычно используют как входную информацию для управляющей цепи, а коммутацию силовой нагрузки выполняет предназначенное для этого оборудование.

Типовая функциональная структура:

Датчик уровня → реле / контроллер → контактор или другое коммутационное устройство → насос

Такая структура разделяет сигнальную и силовую части системы. Датчик сообщает о состоянии уровня, логика управления определяет требуемое действие, а коммутационное устройство включает или отключает нагрузку.

Конкретная реализация зависит от типа выхода датчика, схемы управления насосом, характеристик нагрузки и требований проекта. Схему «датчик → насос» нельзя использовать как универсальную без проверки того, допускает ли конкретный датчик непосредственную коммутацию данной нагрузки.

Кроме электрической совместимости, необходимо определить требуемую логику работы: например, должен ли насос включаться при достижении верхнего уровня или при снижении до нижнего. Эта логика зависит от задачи системы – наполнения, опорожнения или защиты оборудования.

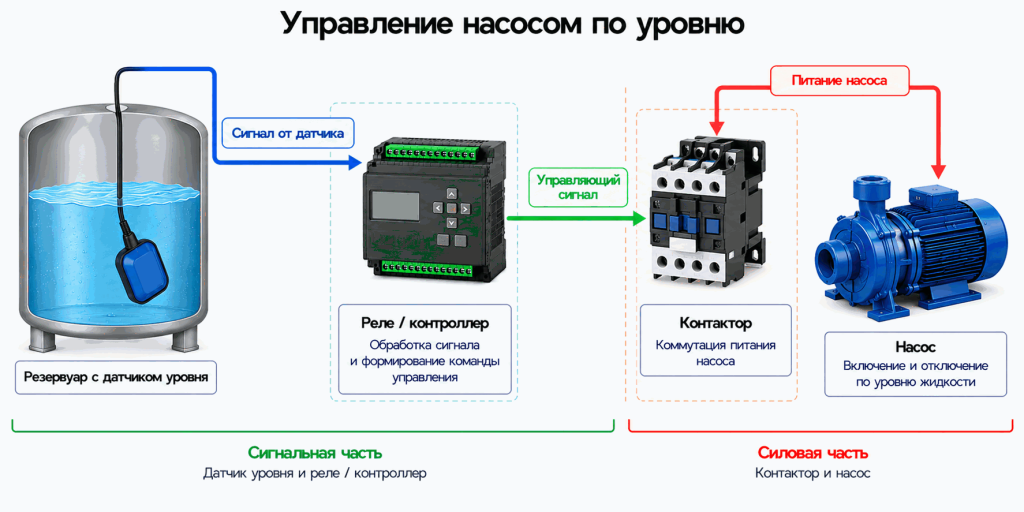

Датчик уровня передает сигнал реле или контроллеру, который управляет контактором. Контактор коммутирует силовую цепь насоса, обеспечивая его включение и отключение по уровню жидкости.

Как проверить подключение

После выполнения соединений сначала проверяют сигнальную часть и только после этого работу исполнительного оборудования.

Необходимо проверить:

• соответствие соединений документации;
• правильность подключения питания;
• отсутствие ошибок соединения и коротких замыканий;
• изменение состояния дискретного входа при срабатывании датчика;
• изменение измеряемого значения для аналогового датчика;
• соответствие фактического уровня состоянию или значению, которое получает система управления;
• правильность реакции алгоритма управления.

Для дискретного датчика необходимо убедиться, что оба ожидаемых состояния корректно распознаются системой. Для аналогового – проверить, что изменение уровня приводит к соответствующему изменению принимаемого значения в ожидаемом направлении.

Исполнительное оборудование проверяют после подтверждения правильной работы датчика, входной цепи и логики управления. Это позволяет последовательно локализовать ошибку и исключить непредусмотренное включение механизма из-за неправильной интерпретации сигнала.

Типичные ошибки при подключении

Наиболее распространенные ошибки связаны с попыткой использовать знакомую схему без проверки характеристик конкретного оборудования:

• подключение без проверки схемы конкретной модели;
• неправильное питание;
• несовместимость выхода датчика и входа контроллера;
• неправильное подключение транзисторного выхода;
• путаница сигнальных и питающих цепей;
• превышение допустимой нагрузки выхода;
• прямое подключение мощной нагрузки к выходу, который для этого не предназначен;
• неправильная интерпретация состояния контактного или дискретного выхода;
• неправильная обработка сигнала в контроллере;
• определение назначения проводов только по их цвету.

Если датчик не дает ожидаемого сигнала, сначала проверяют питание и состояние его выхода, затем состояние входа принимающего устройства и только после этого логику программы или управляющей схемы. Такой порядок позволяет отделить ошибку подключения от ошибки обработки сигнала.

Подробную диагностику неисправного датчика следует выполнять отдельно с учетом принципа его действия и рекомендаций производителя.

Кратко: как подключить датчик уровня

Чтобы подключить датчик уровня, необходимо определить его питание и тип выходного сигнала, проверить совместимость с входом контроллера или реле и выполнить соединения по схеме производителя. Универсальной схемы нет: подключение поплавкового контактного датчика, устройства с дискретным выходом и датчика с аналоговым сигналом выполняется по разным схемам.

После выполнения соединений сначала проверяют питание и передачу сигнала от датчика, затем его обработку системой управления и только после этого работу исполнительного оборудования.
