Оптические датчики: принцип работы, виды и применение

Оптический (фотоэлектрический) датчик обнаружения – устройство, которое использует световое излучение для определения наличия объекта или его прохождения через контролируемую зону. Излучатель формирует световой поток, а приемник регистрирует его изменение при появлении объекта. В зависимости от конструкции датчик реагирует на прерывание луча либо на свет, отраженный от объекта или специального отражателя.

В промышленной автоматизации применяют три основных типа фотоэлектрических датчиков: барьерные, рефлекторные и диффузные. Они различаются расположением излучателя и приемника, способом обнаружения и требованиями к установке. Такие устройства используют на конвейерах, упаковочных и сборочных линиях, в сортировочных системах и других установках, где необходимо контролировать наличие или прохождение объектов без механического контакта.

Устройство оптического датчика

Промышленный фотоэлектрический датчик состоит из оптических и электронных компонентов, которые обеспечивают формирование, прием и обработку светового сигнала.

Основные элементы конструкции:

• Излучатель – создает световой поток, направленный в контролируемую область.
• Приемник – регистрирует поступающее излучение и преобразует его в электрический сигнал.
• Оптическая система – формирует и направляет световой поток, определяет его расходимость и характеристики зоны обнаружения.
• Электронная схема обработки – анализирует сигнал приемника и определяет наличие объекта.
• Выходной каскад – формирует сигнал для ПЛК, реле или другого устройства управления.
• Корпус и оптическое окно – обеспечивают размещение компонентов, возможность установки и защиту от внешних воздействий.

В барьерных датчиках излучатель и приемник располагаются в отдельных корпусах. В рефлекторных и большинстве диффузных исполнений они объединены в одном устройстве.

В качестве источника света часто используют светодиоды видимого красного или инфракрасного диапазона. В отдельных моделях применяются лазерные излучатели, позволяющие формировать узкий световой пучок.

Конструкция оптической системы, способ обработки сигнала и тип выхода зависят от назначения и исполнения датчика.

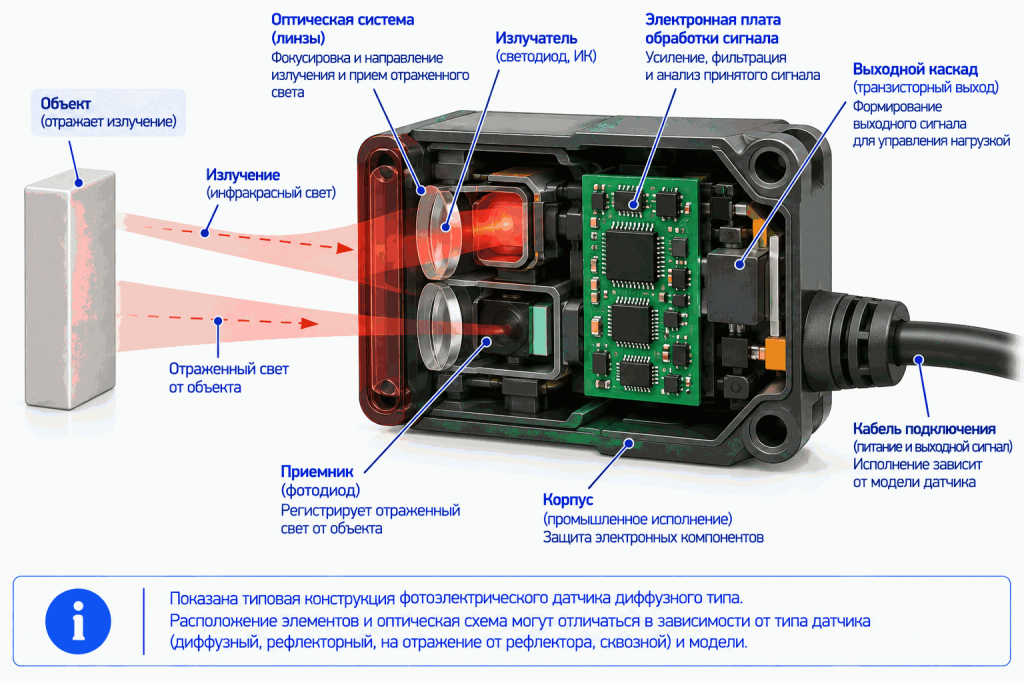

Основные элементы фотоэлектрического датчика обеспечивают формирование светового сигнала, его прием и обработку для обнаружения объекта.

Принцип работы оптического (фотоэлектрического) датчика

Принцип работы оптического датчика основан на регистрации изменения светового потока, поступающего на приемник. При появлении объекта в контролируемой зоне изменяется интенсивность принимаемого излучения, после чего электронная схема формирует выходной сигнал.

Работа датчика включает несколько этапов:

1. Формирование излучения. Излучатель создает направленный световой поток.
2. Прохождение света. Излучение распространяется через контролируемую зону к приемнику, отражателю или объекту.
3. Взаимодействие с объектом. Объект перекрывает луч, ослабляет его либо отражает часть излучения.
4. Прием сигнала. Фотоприемник преобразует поступающий свет в электрический сигнал.
5. Обработка. Электронная схема сравнивает полученный сигнал с заданными условиями обнаружения.
6. Формирование выхода. Датчик передает информацию о состоянии контролируемой зоны в систему управления.

В зависимости от исполнения обнаружение выполняется двумя основными способами: по прерыванию светового луча или по регистрации отраженного излучения.

В барьерных и рефлекторных датчиках появление объекта обычно приводит к ослаблению принимаемого света. В диффузных датчиках объект, наоборот, может создавать отраженный сигнал, достаточный для обнаружения.

Для уменьшения влияния внешнего освещения в промышленных устройствах применяют модуляцию излучения и обработку принятого сигнала. Это помогает отличать свет собственного излучателя от фоновой засветки, но не исключает ограничений при интенсивном внешнем освещении.

Фотоэлектрический датчик не обязательно измеряет расстояние до объекта. У многих стандартных датчиков обнаружения основная задача – сформировать дискретный сигнал о наличии или отсутствии объекта. Измерение расстояния относится к функциям специализированных исполнений.

Виды оптических датчиков

Промышленные фотоэлектрические датчики различаются прежде всего способом обнаружения объекта. Основные виды – барьерные, рефлекторные и диффузные.

Барьерные оптические датчики

Барьерный оптический датчик состоит из двух отдельных блоков: излучателя и приемника. Их устанавливают напротив друг друга так, чтобы световой луч проходил через контролируемую зону.

Когда объект пересекает луч, количество света, поступающего на приемник, уменьшается. Электронная схема регистрирует изменение и переключает выход в соответствии с выбранной логикой.

Такой принцип используют для обнаружения коробок, деталей и других объектов на конвейерах. Барьерные исполнения также применяют там, где требуется контролировать прохождение объекта через определенную линию.

Основные особенности:

• необходимо установить и совместить два блока;
• обнаружение в меньшей степени зависит от отражательных свойств поверхности объекта;
• загрязнение оптических окон может ослаблять световой сигнал;
• прозрачные объекты могут пропускать достаточно света для сохранения состояния приемника.

Для прозрачных материалов применяют специализированные модели, рассчитанные на обнаружение небольшого изменения принимаемого излучения.

Барьерные устройства также называют датчиками на пересечение или прерывание светового луча.

Рефлекторные оптические датчики

В рефлекторном датчике излучатель и приемник находятся в одном корпусе. Напротив устанавливают специальный отражатель, возвращающий свет к приемнику.

Когда объект оказывается между датчиком и отражателем, возвращаемый световой сигнал ослабляется или изменяется. Электронная схема регистрирует это изменение и формирует сигнал обнаружения.

Преимущество такой конструкции – отсутствие необходимости устанавливать отдельный электрически подключаемый приемник на противоположной стороне контролируемой зоны. Однако отражатель необходимо правильно расположить и совместить с датчиком.

При обнаружении блестящих объектов возможна ситуация, когда свет отражается от самого объекта и попадает на приемник. Для уменьшения подобных ошибок применяют рефлекторные датчики с поляризационными фильтрами, рассчитанные на работу с подходящими отражателями.

Для прозрачных объектов существуют специализированные исполнения с повышенной чувствительностью к ослаблению света. Обычный рефлекторный датчик не гарантирует надежного обнаружения стекла или прозрачной пленки.

Диффузные оптические датчики

Диффузный оптический датчик обнаруживает объект по свету, отраженному от его поверхности. Излучатель и приемник обычно размещаются в одном корпусе, а отдельный отражатель не требуется.

При появлении объекта часть излучения возвращается к приемнику. Если принятый сигнал соответствует условиям обнаружения, выход датчика переключается.

На работу диффузного датчика могут влиять:

• цвет и отражательная способность поверхности;
• фактура и форма объекта;
• размеры и положение относительно датчика;
• расстояние до объекта;
• отражающие свойства окружающего фона.

Например, темная матовая поверхность может возвращать меньше света, чем светлая. Поэтому расстояние обнаружения у простых диффузных моделей может заметно различаться для разных объектов.

Для уменьшения влияния фона применяют модели с подавлением заднего плана. В зависимости от технологии они используют особенности оптической геометрии или другие способы обработки сигнала, позволяющие ограничивать зону обнаружения. В таких моделях обнаружение может меньше зависеть от интенсивности отраженного света, однако ограничения по цвету, фактуре и геометрии полностью не исчезают.

Такие исполнения особенно полезны, когда за контролируемым объектом находится поверхность, от которой также отражается свет.

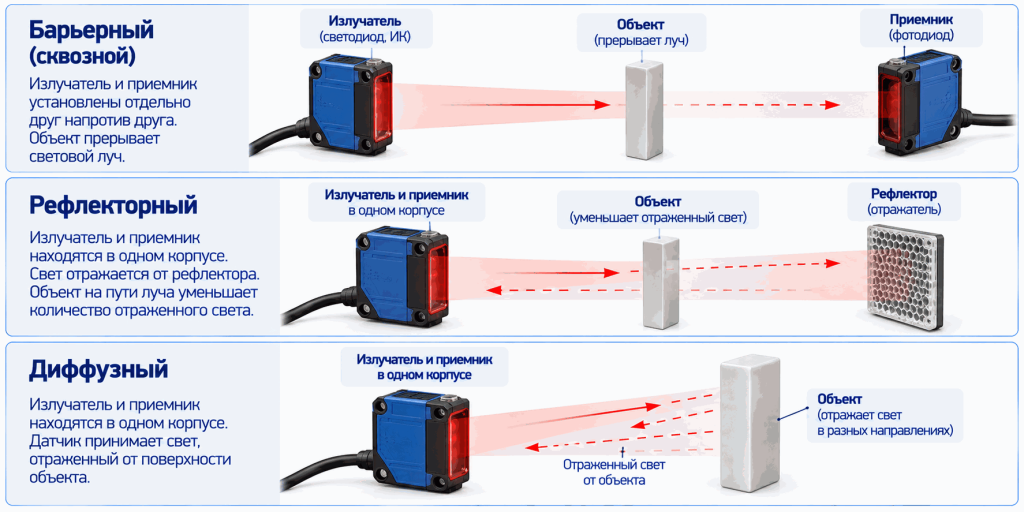

Барьерные датчики обнаруживают прерывание луча, рефлекторные используют отражатель, а диффузные принимают свет от поверхности объекта.

Основные характеристики оптических датчиков

При выборе фотоэлектрического датчика учитывают не только способ обнаружения, но и параметры, определяющие его работу в конкретной установке.

Отдельного внимания требуют параметры выходного сигнала.

Light-ON / Dark-ON – режимы, при которых выход находится в активном состоянии соответственно при достаточном принятом свете или при его ослаблении ниже установленного условия. При этом активное состояние не всегда соответствует обнаружению объекта: связь зависит от барьерного, рефлекторного или диффузного принципа.

NO/NC обозначают нормально открытое или нормально закрытое состояние коммутационной функции; применительно к электронным датчикам обозначения и связь с обнаружением следует уточнять по документации производителя. Они не являются прямыми синонимами Light-ON/Dark-ON.

PNP/NPN определяют способ коммутации электронного выхода у соответствующих датчиков постоянного тока: PNP коммутирует положительный потенциал, NPN – цепь к общему проводу.

Эти характеристики не являются взаимозаменяемыми. Например, датчик с PNP-выходом может поддерживать разные режимы переключения, если это предусмотрено конструкцией.

Рабочую дальность, время отклика и другие параметры следует проверять по документации конкретной модели. Для лазерных исполнений дополнительно учитывают класс лазерной безопасности и ограничения по монтажу и обслуживанию.

Применение оптических датчиков в промышленности

Фотоэлектрические датчики применяют там, где необходимо обнаружить объект или зафиксировать его прохождение без механического контакта.

Конвейерные линии. Барьерные датчики устанавливают по обе стороны транспортера для фиксации прохождения продукции. Сигналы могут использоваться для подсчета объектов и управления последовательностью операций.

Упаковочное оборудование. Рефлекторные датчики обнаруживают коробки и упаковки на транспортных участках, где удобно разместить отражатель напротив основного устройства.

Сборочные линии. Диффузные датчики контролируют наличие детали в рабочей зоне, когда доступ к противоположной стороне ограничен. Возможность обнаружения зависит от поверхности детали и окружающего фона.

Сортировочные системы. Фотоэлектрические датчики фиксируют момент прохождения объекта и передают сигнал ПЛК, который управляет дальнейшими операциями сортировки.

Складская автоматизация. Барьерные и рефлекторные датчики используют для контроля наличия груза на роликовых транспортерах и в зонах передачи между механизмами.

Производственные механизмы. Диффузные или барьерные исполнения могут определять наличие заготовки либо прохождение подвижного элемента через контрольную позицию.

Выбор типа зависит от геометрии оборудования, материала объекта, доступного пространства и условий эксплуатации. Стандартный фотоэлектрический датчик обнаружения не определяет автоматически материал, цвет или размеры объекта. Для таких задач могут потребоваться специализированные датчики или системы технического зрения.

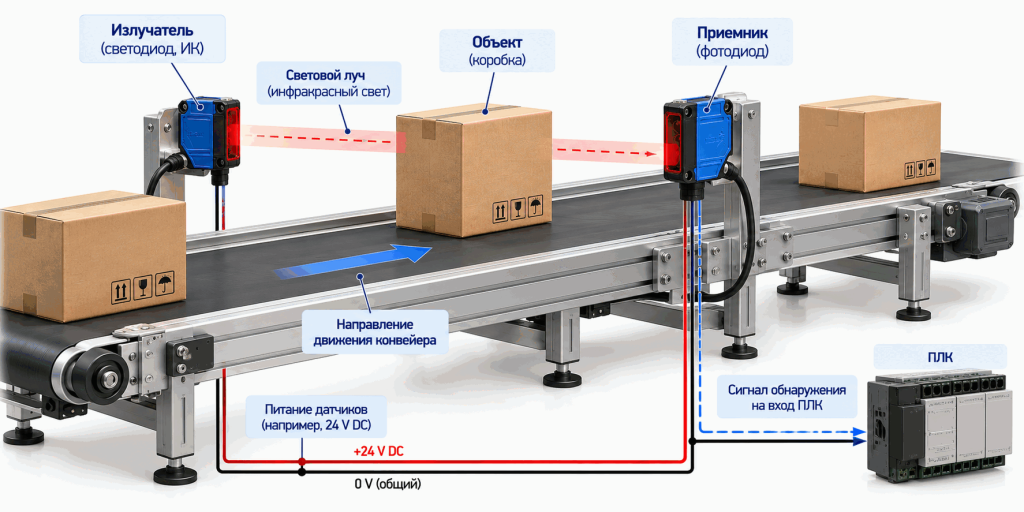

Барьерный фотоэлектрический датчик фиксирует прохождение объекта через световой луч и передает сигнал системе управления.

Преимущества и ограничения оптических датчиков

Оптические датчики позволяют обнаруживать объекты без механического контакта и подходят для многих задач промышленной автоматизации. Однако их работоспособность зависит от свойств объектов, условий установки и состояния оптических поверхностей.

Например, барьерный датчик может устойчиво обнаруживать непрозрачные объекты независимо от их цвета, но требует установки двух блоков. Диффузный датчик проще разместить при доступе только с одной стороны, однако его работа может зависеть от отражательных свойств поверхности.

Загрязнение оптического окна уменьшает количество принимаемого света. Поэтому в запыленной среде необходимо учитывать требования к обслуживанию и выбирать исполнение с подходящими характеристиками.

Преимущества конкретного датчика следует оценивать вместе с ограничениями его конструкции.

Как выбрать оптический датчик

Выбор фотоэлектрического датчика начинают с определения задачи обнаружения и условий установки.

1. Определите объект. Уточните, требуется контролировать наличие изделия, прохождение через заданную линию или положение в рабочей зоне.
2. Оцените свойства поверхности. Учитывайте размеры, материал, цвет, прозрачность и отражательную способность.
3. Определите рабочее расстояние. Проверьте допустимую дальность обнаружения для конкретного исполнения.
4. Оцените условия монтажа. Выясните, можно ли разместить блоки по обе стороны зоны контроля или установить отражатель.
5. Учтите внешние воздействия. Проверьте наличие пыли, влаги, вибраций и интенсивного освещения.
6. Проверьте электрическую совместимость. Уточните напряжение питания, тип выхода и характеристики входа ПЛК.
7. Сверьте параметры с документацией. Выберите модель, обеспечивающую обнаружение при фактических условиях работы.

Для предварительного выбора можно использовать следующие ориентиры:

• Барьерный датчик – когда возможна установка излучателя и приемника по разные стороны контролируемой зоны.
• Рефлекторный датчик – когда удобно разместить отражатель напротив датчика и необходимо сократить количество электрических подключений.
• Диффузный датчик – когда обнаружение должно выполняться по отражению света от самого объекта.

Для прозрачных, темных или сильно отражающих объектов может потребоваться специализированное исполнение. Окончательный выбор необходимо подтверждать характеристиками производителя и проверкой в реальных условиях применения.
