Обозначение датчика давления на схемах: паспорт и инструкция

Датчик давления на функциональной схеме автоматизации, электрической схеме и чертеже расположения оборудования может обозначаться по-разному. Для правильного чтения документации необходимо различать графический символ, буквенный код измеряемой величины и функции, позиционное обозначение прибора и маркировку производителя. Универсального обозначения для всех типов схем нет.

Обозначение датчика давления на схемах

На функциональной схеме автоматизации обозначение показывает измеряемую величину и выполняемую функцию. На электрической схеме важны электрические связи и элементы подключения, а на схеме расположения – место установки. Смысл символа устанавливают по условным обозначениям и правилам, принятым в проекте.

• Условное графическое обозначение – символ прибора на схеме.
• Буквенный код – измеряемая величина и функция в принятой системе обозначений.
• Позиционное обозначение – идентификатор конкретного прибора в проекте.
• Маркировка производителя – модель, исполнение и другие идентификационные данные на самом оборудовании.

Для функциональных схем может применяться ГОСТ 21.208-2013, если он принят в проекте. Его графические и буквенные правила нельзя без проверки переносить на электрические схемы. Уточнять систему обозначений следует по общим данным проекта и перечню условных обозначений.

Буквенные обозначения датчиков давления

На функциональных схемах буквенный код описывает не модель датчика давления, а измеряемую величину и функции прибора. В обозначениях по ГОСТ 21.208-2013 буква P относится к давлению или вакууму; функциональные буквы уточняют назначение.

PT не означает обязательно электронный датчик определенной конструкции: по нему нельзя узнать диапазон, выходной интерфейс или способ подключения. PI указывает на функцию индикации, которую может выполнять манометр или другой показывающий прибор. PS обозначает переключающую функцию, но не ограничивает ее механическим реле. Расшифровку каждого кода сверяют с применяемым стандартом и проектной легендой.

Позиционное обозначение PT-101

В текстовой записи PT-101 буквы PT описывают функцию, а 101 служит идентификатором позиции. Число не является давлением, диапазоном измерения или номером модели. В графическом символе функциональные буквы и цифровую часть располагают по правилам выбранного стандарта; текстовая запись PT-101 не заменяет такого оформления. Позиция позволяет найти прибор в спецификации, перечне приборов и исполнительной документации.

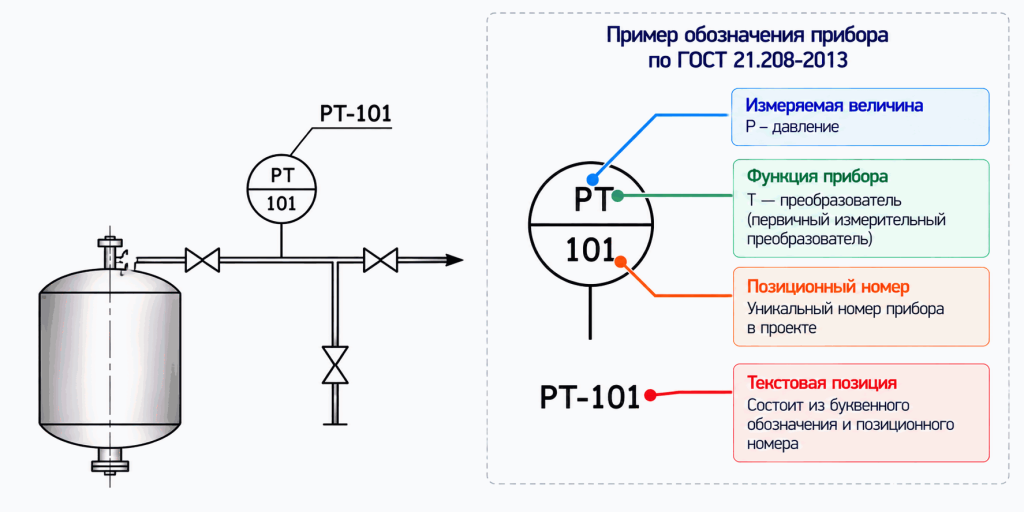

Буквы PT описывают измеряемую величину и функцию, а номер 101 связывает прибор с проектной документацией.

Датчик давления на электрической схеме

Электрическая схема должна показывать, как датчик получает питание и передает сигнал принимающему устройству. В зависимости от исполнения на ней обозначают питание, сигнальные цепи, клеммы, разъемы, проводники, измерительный вход и экран кабеля, если он предусмотрен. Правила позиционного обозначения электрических элементов отличаются от буквенных кодов функциональной схемы; соответствие устанавливают по проекту.

Двухпроводный и трехпроводный датчики

У распространенного двухпроводного преобразователя с токовым выходом питание и сигнал передаются по одной токовой петле. В трехпроводном датчике с напряженческим выходом обычно предусмотрены питание, общий провод и отдельный сигнальный провод. Это примеры исполнений, а не универсальные схемы: количество проводов не гарантирует определенный интерфейс.

Номера клемм, полярность, цвета проводов и способ подключения экрана определяются документацией конкретной модели. Перед соединением с контроллером проверяют тип и допустимые параметры его измерительного входа. Подробные схемы вынесены в отдельный материал: «Подключение датчика давления».

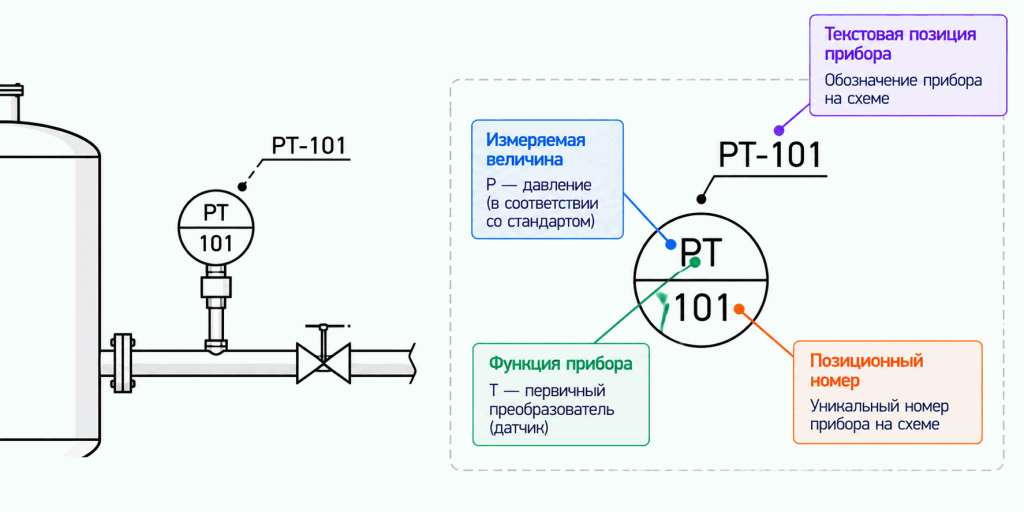

Электрическая схема показывает питание и сигнальные цепи; точные соединения определяются исполнением прибора.

Паспорт датчика давления: какие сведения содержит

Паспорт помогает идентифицировать конкретный прибор и проверить его основные характеристики. Состав сведений зависит от производителя и комплекта документации; паспорт не обязан содержать полную схему подключения или пошаговую настройку.

• Наименование, модель, исполнение и заводской номер.
• Диапазон измерения и основные метрологические характеристики.
• Тип выходного сигнала и параметры питания.
• Допустимые условия эксплуатации.
• Сведения о приемке, комплектности и гарантии – если предусмотрены.

При замене датчика сверяют полное обозначение исполнения. Два прибора с одинаковой функцией PT могут различаться диапазоном, типом давления, выходным сигналом, присоединением и материалами. Совпадения позиции на схеме для выбора замены недостаточно. Смежная тема: «Настройка и регулировка датчика давления».

Инструкция и руководство по эксплуатации датчика давления

Руководство по эксплуатации описывает допустимые условия применения конкретной модели. В нем ищут требования к монтажу, схему подключения, назначение контактов, параметры питания, ограничения эксплуатации, доступные настройки, диагностику, обслуживание и меры безопасности. Если паспорт и руководство объединены, необходимые сведения могут находиться в одном документе.

Инструкцию подбирают по полному обозначению модели и исполнения, а не только по названию серии: одинаковые разъемы не гарантируют совпадения контактов. При неправильных показаниях используют раздел диагностики руководства. Смежный материал: «Не работает датчик давления».

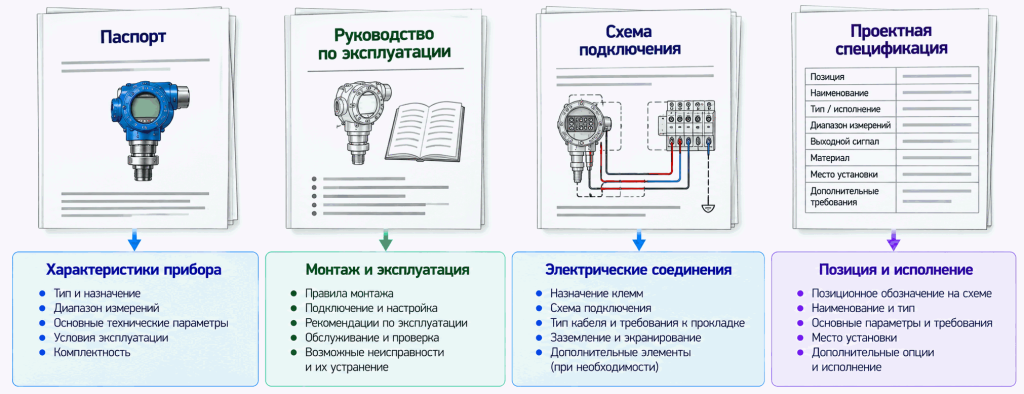

Паспорт, руководство, схема подключения и спецификация помогают идентифицировать датчик и проверить его применение.

Как определить датчик давления по схеме и документации

1. Определить тип схемы и принятую систему условных обозначений.
2. Найти буквенный код и позиционный номер прибора.
3. Сопоставить позицию с перечнем приборов или спецификацией.
4. Уточнить модель и полное исполнение, при необходимости сверить маркировку установленного прибора.
5. Найти паспорт и руководство производителя для этого исполнения.
6. Проверить диапазон, выходной сигнал, питание и схему подключения.

Например, позиция PT-101 позволяет найти запись в спецификации, а уже по ней – модель и исполнение. Если маркировка фактически установленного прибора отличается от проектной, проверяют документы о замене и актуальность исполнительной документации. Одна позиция не раскрывает технических характеристик.

Частые ошибки при чтении схем и документации

Буквенный код помогает понять назначение прибора, позиционный номер – найти его в проекте, а маркировка и паспорт – установить технические характеристики. Эти сведения дополняют друг друга и не являются взаимозаменяемыми.
