Неисправности реле давления: причины, диагностика и ремонт

Неправильная работа реле давления не всегда означает поломку самого устройства. Насос может часто включаться, не запускаться или работать без остановки из-за гидроаккумулятора, утечки, обратного клапана, недостаточного давления, засоренного канала передачи давления или неисправности электрической цепи. Поэтому диагностику строят по принципу: симптом → вероятные причины → проверка → устранение.

Почему реле давления часто включается и выключается

Если реле давления часто срабатывает, сначала нужно проверить гидравлическую часть системы и гидроаккумулятор. Частые включения насоса далеко не всегда вызваны неисправностью самого реле.

Одна из распространенных причин – неправильный предзаряд или неисправность гидроаккумулятора. Если полезного запаса воды в баке становится мало, после открытия крана давление быстро снижается до Pвкл и насос запускается чаще.

Похожий симптом возникает при повреждении мембраны гидроаккумулятора. Бак перестает нормально накапливать воду под давлением, поэтому насос может включаться даже после небольшого водоразбора.

Еще одна возможная причина – слишком небольшой ΔP, то есть разница между Pоткл и Pвкл. При малом рабочем диапазоне давление быстрее проходит путь от точки отключения до точки повторного запуска. Изменять ΔP следует только после проверки гидроаккумулятора и фактических точек срабатывания.

Если насос периодически включается при закрытых кранах, нужно искать потерю давления. Причиной может быть утечка, негерметичная арматура или обратный ток воды через неисправный обратный клапан. Если давление при отсутствии водоразбора остается стабильным, причину частых пусков ищут в запасе воды гидроаккумулятора, диапазоне давления и характере потребления.

Диагностировать частые включения удобнее последовательно: определить, падает ли давление без водоразбора, проверить состояние и предзаряд гидроаккумулятора, зафиксировать фактические Pвкл и Pоткл и только затем оценивать настройки реле.

Подробная проверка предзаряда и его согласование с Pвкл рассматриваются в статье «Как настроить реле давления с гидроаккумулятором», а изменение Pвкл, Pоткл и ΔP – в материале «Как отрегулировать реле давления воды».

Почему реле давления не срабатывает

Если реле давления не срабатывает при ожидаемом значении, сначала нужно проверить фактическое давление по исправному манометру. Только после этого имеет смысл искать неисправность внутри устройства.

Первый вопрос – действительно ли система достигла точки, при которой реле должно переключиться. Если давление не дошло до порога, отсутствие переключения само по себе не является признаком поломки реле.

Если необходимое давление достигнуто, проверяют фактические настройки. Точку переключения оценивают по манометру, а не только по положению регулировочных элементов.

Если давление соответствует ожидаемой точке срабатывания, но механизм не реагирует, проверяют передачу давления к реле. Засоренный штуцер или канал может частично либо полностью изолировать чувствительный элемент от давления системы.

При исправном канале причиной могут быть заклинивание механизма, повреждение чувствительного элемента, износ контактов или других внутренних деталей. У электронного реле возможна неисправность датчика давления или электронной части.

Практическая последовательность диагностики: манометр → фактическое давление → настройки → гидравлический канал → механизм или датчик. Если внешние причины исключены, вероятность неисправности самого реле возрастает.

Почему реле давления постоянно щелкает

Один щелчок механического реле при переключении является нормальным. Частые повторяющиеся щелчки, особенно несколько переключений за короткий интервал, требуют диагностики.

Если давление колеблется около порога, механизм может многократно переходить из одного состояния в другое. Причиной могут быть недостаточный полезный запас гидроаккумулятора, утечка, обратный ток воды, слишком узкий рабочий диапазон или нестабильное давление.

Щелчки возможны и тогда, когда давление к чувствительному элементу передается нестабильно из-за загрязненного или частично перекрытого канала.

Диагностику начинают с наблюдения за манометром во время щелчков. Если давление одновременно пересекает порог в обе стороны, сначала ищут гидравлическую причину. Если давление остается относительно стабильным, проверяют канал давления, механизм и контакты реле.

Продолжительная эксплуатация при быстром циклическом переключении нежелательна: она увеличивает число пусков насоса и коммутаций контактов, что ускоряет износ оборудования.

Реле давления не включает насос: причины и что делать

Если насос не запускается, сначала необходимо определить, переключается ли само реле. Ситуации «реле не срабатывает» и «реле переключается, но насос не запускается» требуют разной диагностики.

Если при снижении давления до ожидаемого Pвкл реле не переключается, проверяют фактическое давление, настройку Pвкл, канал передачи давления и механизм устройства.

Если реле отчетливо щелкает, но насос не запускается, щелчок подтверждает механическое переключение, но не доказывает наличие напряжения на насосе и исправность силовой цепи.

При полностью снятом напряжении можно осмотреть доступные соединения и состояние контактов в пределах, предусмотренных инструкцией. Дальнейшей проверки могут потребовать питание, кабель, защита двигателя, контактор при его наличии и сам насос.

Измерения в цепях под сетевым напряжением и работы внутри электрооборудования должны выполнять специалисты с необходимой квалификацией. Подробная схема подключения рассматривается в статье о подключении реле давления к насосу.

Реле давления не отключает насос: причины и решение

Если насос не отключается, главный диагностический вопрос – достигает ли давление по манометру установленного Pоткл. Это позволяет отделить ситуацию, когда условие отключения не наступает, от вероятной неисправности реле или цепи управления.

Если давление не достигает Pоткл, реле может быть исправно. Проверяют, не установлено ли Pоткл слишком высоко, способен ли насос обеспечить требуемое давление, нет ли постоянного водоразбора или утечки.

Максимальный напор насоса из паспорта нельзя автоматически принимать за рабочее Pоткл: максимальный напор обычно соответствует расходу, близкому к нулю. Для диагностики важно давление, которое насос способен обеспечить в реальной рабочей точке с учетом расхода, высоты подъема и гидравлических потерь.

Если давление достигает или превышает ожидаемое Pоткл, а реле не переключается, проверяют канал передачи давления и само устройство. Возможны засорение канала, заклинивание механизма или неисправность чувствительного элемента.

Если механизм реле переключается, но насос продолжает работать, проверяют электрическую цепь управления. Причиной могут быть неразмыкающиеся контакты реле или неисправность внешнего коммутационного аппарата, например контактора.

Итоговая логика: Pоткл не достигается → проверять настройки, насос и гидравлическую систему; Pоткл достигается, но реле не переключается → проверять канал давления и реле; реле переключается, но насос не останавливается → проверять электрическую цепь управления.

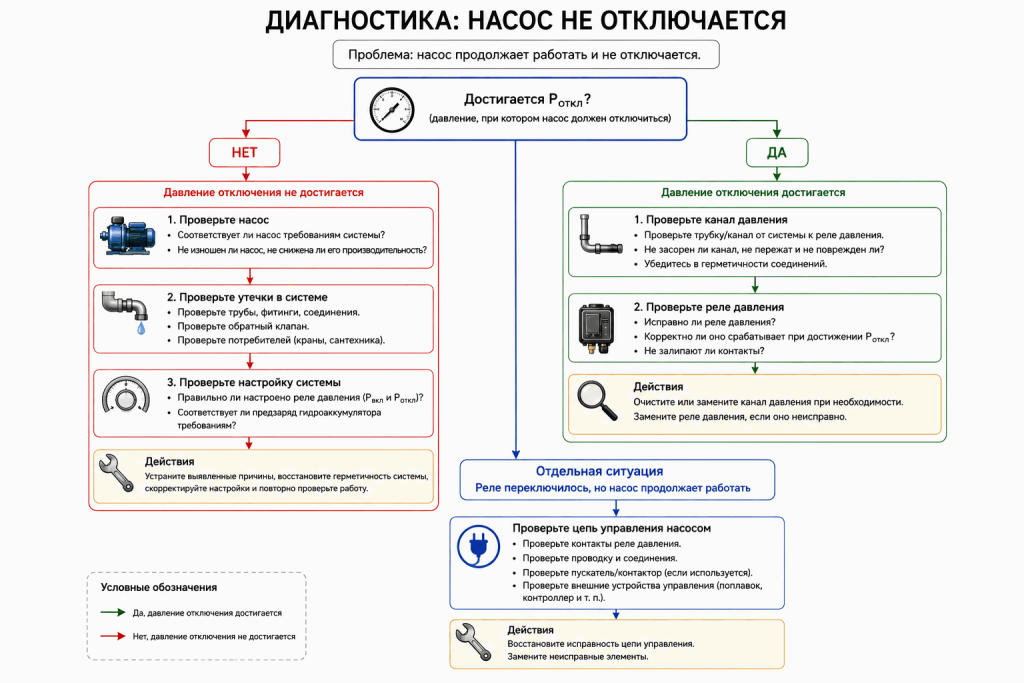

Алгоритм диагностики, если насос не отключается: сначала проверяют, достигается ли давление Pоткл. Если нет – проверяют насос, утечки и настройки системы; если да – канал передачи давления и реле, а при переключении реле без остановки насоса – цепь управления.

Как проверить реле давления

Проверять реле давления нужно вместе с системой, последовательно исключая внешние причины. Замена устройства без такой диагностики может не устранить неисправность.

1. Отключите электропитание перед осмотром оборудования.
2. Проверьте систему на видимые утечки и признаки падения давления без водоразбора.
3. После безопасного восстановления работы системы наблюдайте за исправным манометром и зафиксируйте фактические Pвкл и Pоткл.
4. Снова обесточьте оборудование перед дальнейшим осмотром.
5. Проверьте состояние гидроаккумулятора.
6. Проверьте, не теряет ли система давление через обратный клапан или другие элементы.
7. Сбросьте давление воды и проверьте доступный канал подключения реле к напорной линии, если такая операция предусмотрена инструкцией.
8. При снятом напряжении осмотрите доступные элементы механизма и контакты.
9. Проверьте доступные электрические соединения при снятом напряжении.
10. Сопоставьте результаты и определите, находится ли причина в реле или во внешнем оборудовании.

Ключевой принцип – сначала подтвердить симптом измерением и наблюдением, а затем разбирать его причину. Например, если насос не отключается, но давление не достигает Pоткл, замена реле сама по себе проблему не решит.

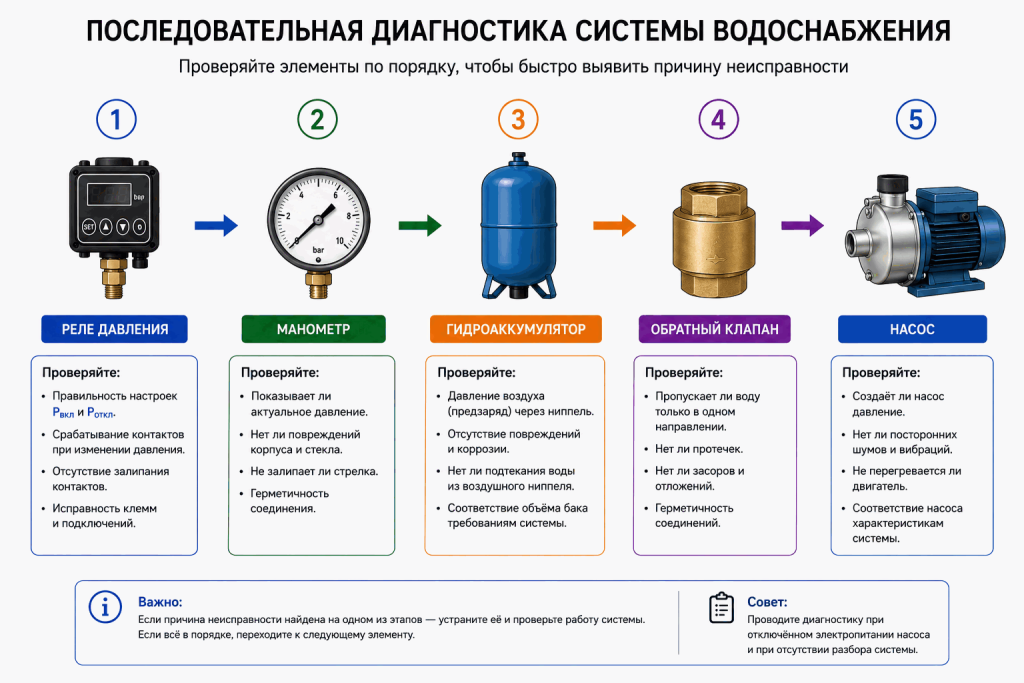

Последовательность диагностики системы водоснабжения при неисправности: сначала проверяют реле давления и манометр, затем гидроаккумулятор, обратный клапан и насос. Стрелки показывают рекомендуемый порядок проверки элементов, а не схему их подключения.

Типовые неисправности реле давления

К неисправностям самого реле относятся дефекты канала передачи давления, чувствительного или переключающего механизма, контактов либо электронной части. Проблемы насоса, гидроаккумулятора и трубопровода являются внешними причинами похожих симптомов.

Не следует определять неисправность только по одному симптому. Например, непрерывная работа насоса может быть вызвана как отказом реле, так и тем, что система физически не достигает установленного давления отключения.

Что можно отремонтировать, а когда реле лучше заменить

Возможность обслуживания или ремонта зависит от конструкции реле и требований производителя. Не каждое устройство рассчитано на разборку и восстановление отдельных элементов.

К действиям, которые могут быть предусмотрены инструкцией, относятся очистка доступного канала давления, проверка соединений, корректировка настроек и устранение внешних причин. Перед гидравлическими работами систему обесточивают и сбрасывают давление; перед осмотром электрической части снимают напряжение.

Замена реле обычно предпочтительнее при выраженном износе или повреждении контактов, неисправности механизма или чувствительного элемента, повреждении корпуса, отказе электронной части либо повторяющемся отказе после исключения внешних причин.

Ремонт контактов нельзя считать универсальным решением. Если конструкция не предусматривает обслуживания или восстановление не гарантирует надежную коммутацию нагрузки, устройство следует заменить.

Как быстро определить причину по симптому

Для первичной диагностики достаточно определить наблюдаемый симптом и последовательно исключить наиболее вероятные внешние причины.

Часто включается → проверить гидроаккумулятор, падение давления без водоразбора, обратный клапан и фактический ΔP.

Постоянно щелкает → посмотреть, колеблется ли давление около порога; затем проверить гидроаккумулятор, утечки, канал давления и механизм.

Не срабатывает → проверить фактическое давление, настройки и канал передачи давления; после этого – механизм или датчик.

Щелкает, но насос не включается → искать проблему в электрической цепи управления или самом насосе.

Не отключает насос → сначала определить, достигается ли Pоткл. Если нет – проверять настройки, насос и гидравлическую систему; если достигается – канал давления, реле и цепь управления.

Такой порядок позволяет не заменять исправное реле, когда реальная причина находится в гидроаккумуляторе, насосе, трубопроводе или электрической цепи.
