Неисправности блока питания: причины, признаки и диагностика

Неисправность блока питания может проявляться отсутствием выходного напряжения, невозможностью запуска, нестабильной работой, чрезмерным нагревом, посторонними звуками или срабатыванием защиты. Однако такие признаки не всегда означают поломку самого источника: причиной могут быть входное питание, перегрузка, короткое замыкание, неправильное подключение, условия эксплуатации или неисправность нагрузки.

По одному симптому нельзя достоверно определить неисправный компонент. Диагностику промышленного БП ведут последовательно по всей цепи:

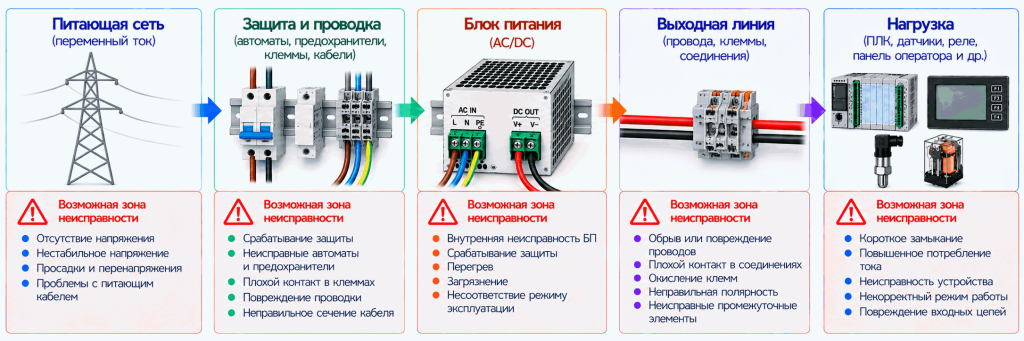

питающая сеть → защита и проводка → блок питания → выходная линия → нагрузка.

Основные признаки неисправности блока питания

На необходимость диагностики могут указывать:

• БП не запускается;
• отсутствует выходное напряжение;
• источник периодически включается и отключается;
• выходное напряжение нестабильно;
• работа нарушается после подключения нагрузки;
• корпус нагревается сильнее обычного;
• появились писк, свист, гул, треск или щелчки;
• ощущается запах гари, появился дым, видны следы перегрева или деформация;
• штатная индикация сообщает об аварийном режиме, если такая функция предусмотрена.

Не каждый необычный режим означает внутреннюю неисправность. Например, циклический запуск может быть связан с работой защиты при перегрузке или коротком замыкании. Значение индикации и алгоритм защиты также зависят от конкретной модели и должны проверяться по документации производителя.

Поэтому признак неисправности следует рассматривать не отдельно, а вместе с условиями его появления: состоянием входного питания, нагрузкой, выходными параметрами, температурой и реакцией защитных функций.

Симптомы, возможные причины и направления проверки

Таблица показывает направления диагностики, а не устанавливает диагноз. Один и тот же симптом может возникать по разным причинам, поэтому окончательный вывод делают только после последовательной проверки системы.

Последовательная проверка помогает отделить неисправность самого источника от проблем входной цепи, подключения и нагрузки.

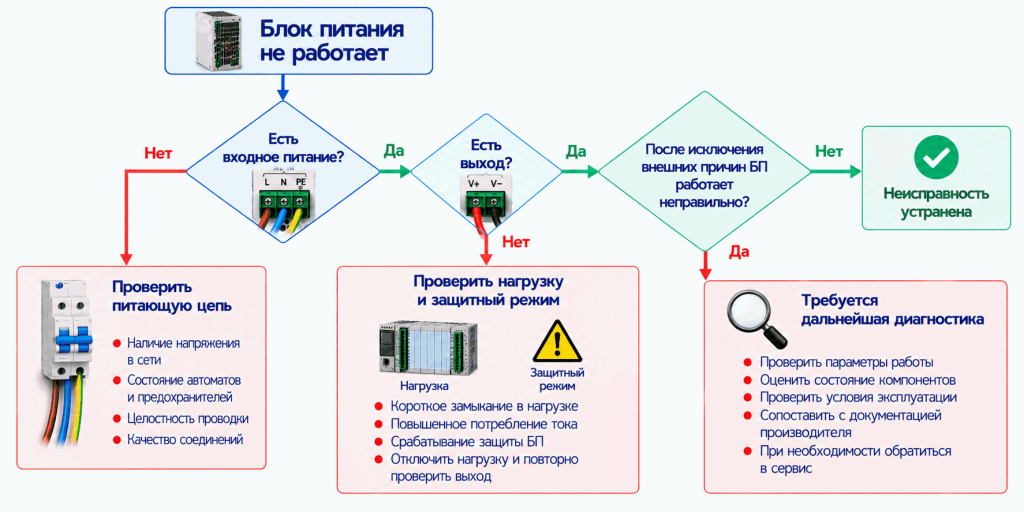

Блок питания не включается

Фраза «блок питания не включается» может описывать разные ситуации: отсутствует штатная индикация, нет выходного напряжения либо подключенное оборудование не получает питание. Эти признаки нельзя считать равнозначными.

Возможные причины:

• отсутствует входное питание;
• входные параметры не соответствуют требованиям БП;
• нарушено подключение;
• сработал внешний защитный аппарат;
• имеется проблема в клеммном соединении или проводке;
• источник находится в защитном режиме;
• нагрузка вызывает перегрузку или короткое замыкание;
• возможна неисправность самого блока питания.

Диагностику проводят последовательно:

1. Проверяют наличие и соответствие входного питания.
2. Сверяют подключение со схемой производителя.
3. Проверяют состояние внешних защитных аппаратов.
4. Проверяют наличие выхода.
5. Если это допускается документацией и может быть выполнено безопасно, исключают влияние нагрузки.
6. Сопоставляют поведение источника с описанием его защитных режимов.

Если питание не поступает на вход, искать причину внутри БП преждевременно. Если вход соответствует требованиям, необходимо перейти к выходной цепи и нагрузке.

При отсутствии выхода сначала исключают проблемы входного питания, подключения, нагрузки и защитного режима.

Блок питания включается, но на выходе нет напряжения

Если присутствуют признаки работы источника, но выходное напряжение отсутствует, это необходимо отделять от ситуации, когда БП вообще не получает питание.

Возможные направления проверки:

• правильно ли выбраны точки измерения;
• нет ли ошибки подключения;
• не находится ли источник в защитном режиме;
• соответствует ли нагрузка возможностям БП;
• отсутствует ли короткое замыкание в выходной цепи;
• не возникла ли неисправность самого источника.

Если входные параметры соответствуют требованиям, а выхода нет, нельзя сразу делать вывод о внутренней поломке. Некоторые источники при определенных нештатных режимах могут ограничивать или отключать выход. Конкретная реакция и условия восстановления определяются конструкцией БП и документацией производителя.

Поэтому сначала исключают влияние нагрузки, проверяют выходную цепь и предусмотренные защитные режимы, а уже после этого появляется основание подозревать неисправность самого источника.

При этом отсутствие штатной индикации не следует использовать как единственный критерий наличия или отсутствия выхода: назначение и логика работы индикаторов зависят от конкретной модели.

Блок питания включается и выключается

Периодическое появление и исчезновение выхода или повторные попытки запуска могут быть связаны с:

• перегрузкой;
• коротким замыканием;
• высоким пусковым током нагрузки;
• срабатыванием температурной защиты;
• особенностями алгоритма защиты конкретного источника;
• нестабильностью входного питания;
• возможной неисправностью БП.

Причинно-следственная связь в одном из возможных сценариев может выглядеть так:

нештатный режим нагрузки → срабатывание защиты → ограничение или отключение выхода → попытка восстановления, если она предусмотрена конструкцией.

Но такая последовательность не универсальна. Один источник может ограничивать выходной ток, другой – отключать выход, третий – периодически пытаться восстановить питание. Для отдельных моделей восстановление может происходить только при определенных условиях или после устранения причины срабатывания защиты.

Поэтому циклический запуск нельзя считать признаком одной конкретной неисправности. Необходимо проверить вход, нагрузку и алгоритм защиты именно установленной модели.

Сгорел блок питания: признаки и что делать

Выражение «сгорел блок питания» обычно используют для описания отказа источника, иногда сопровождающегося запахом гари, дымом, следами перегрева или полным отсутствием выхода. Но отсутствие питания само по себе не доказывает, что внутри БП произошло термическое повреждение компонентов.

Возможные причины отказа:

• параметры входного питания вышли за допустимые для устройства пределы;
• возникла перегрузка;
• произошло короткое замыкание или другой нештатный режим;
• нарушился тепловой режим;
• не соблюдались условия эксплуатации;
• произошел естественный отказ или старение компонентов;
• имело место внешнее воздействие.

Наличие одного из этих факторов не означает, что он обязательно вызвал повреждение. Причину устанавливают после проверки условий, в которых произошел отказ.

Если появились дым, выраженный запах гари, оплавление, искрение, видимые следы повреждения или другие признаки потенциально опасного отказа, питание необходимо отключить и эксплуатацию прекратить.

Повторно подавать питание на явно поврежденный источник «для проверки» не следует.

После безопасного отключения необходимо выяснить не только состояние БП, но и возможную внешнюю причину отказа. Если причиной были неправильные параметры входного питания, короткое замыкание, перегрузка или другая проблема системы, простая установка нового источника без устранения этой причины может привести к повторному отказу.

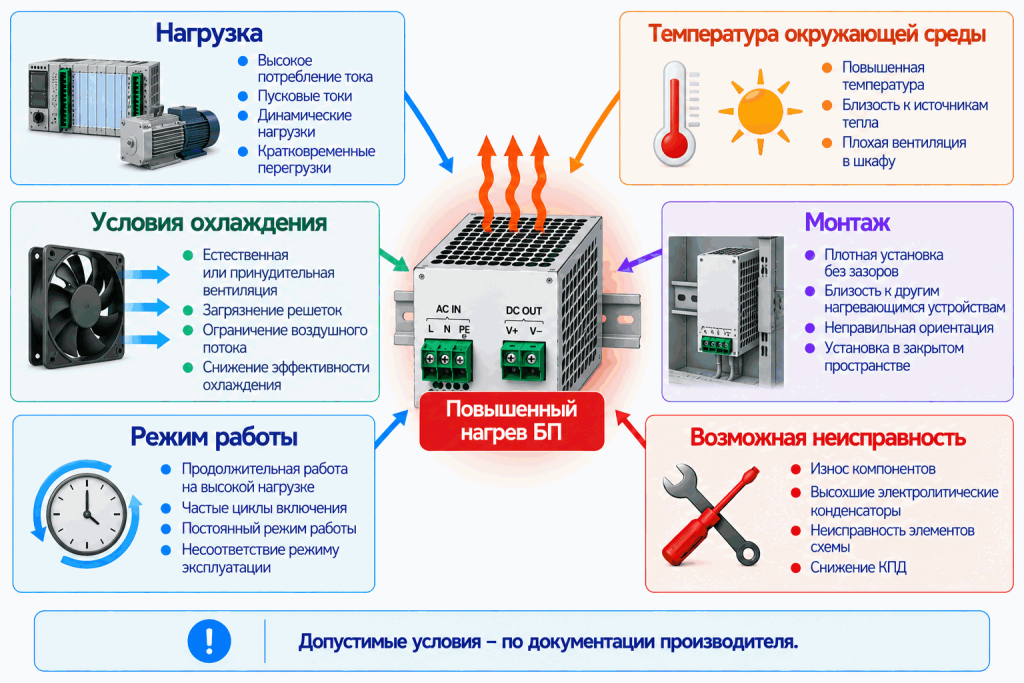

Почему греется блок питания

Нагрев блока питания сам по себе не означает неисправность. При преобразовании энергии часть мощности рассеивается в виде тепла, поэтому температура источника во время работы может повышаться.

Оценивать необходимо не сам факт нагрева, а соответствие режима работы и условий эксплуатации требованиям производителя.

Повышенный нагрев может быть связан с:

• высокой нагрузкой;
• высокой температурой окружающей среды;
• недостаточным отводом тепла;
• нарушением требований к монтажу;
• слишком плотным размещением оборудования;
• работой вне предусмотренных условий;
• возможной внутренней неисправностью.

Для некоторых моделей допустимая нагрузочная способность зависит от температуры окружающей среды, способа монтажа или других условий эксплуатации. Если производитель предусматривает снижение допустимой нагрузки при определенных условиях, это необходимо учитывать.

Универсальной допустимой температуры корпуса для всех промышленных БП нет. Оценка «корпус горячий на ощупь» также не позволяет определить исправность источника: субъективное восприятие температуры не заменяет характеристики производителя и измерение температуры подходящим способом.

Когда нагрев требует внимания

Дополнительная диагностика необходима, если:

• температура заметно изменилась относительно обычного режима при прежней нагрузке и условиях;
• источник периодически отключается;
• появляется аварийная индикация;
• одновременно возникают нестабильность выхода или другие отклонения;
• появились запах, изменение цвета корпуса или признаки повреждения;
• нарушены предусмотренные условия эксплуатации.

В таких случаях нагрев рассматривают вместе с нагрузкой, температурой окружающей среды, монтажом и поведением выхода, а не как отдельный признак.

Температура источника зависит от нагрузки, условий эксплуатации и особенностей конкретной модели.

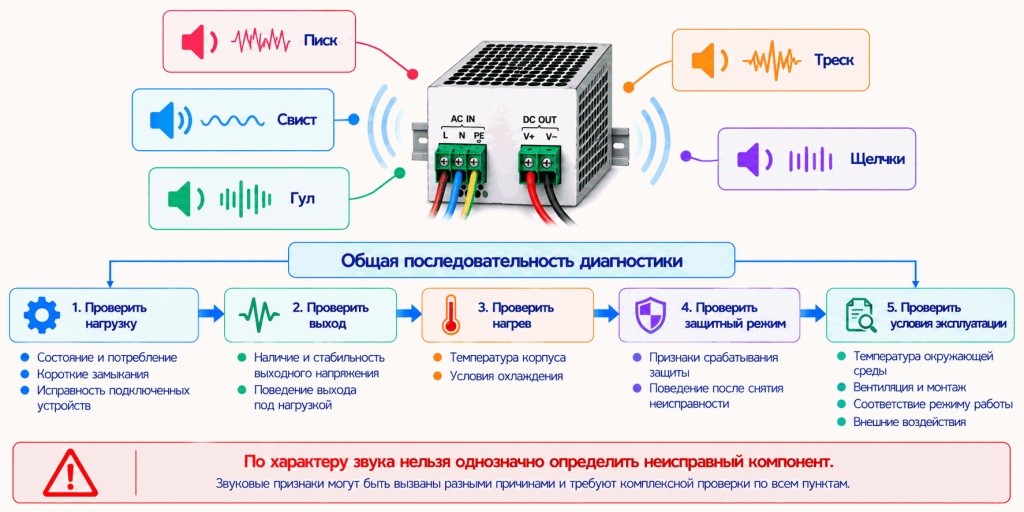

Почему блок питания пищит или свистит

Писк или свист импульсного блока питания может быть связан с режимом работы преобразователя и электромеханическими колебаниями элементов, но по одному характеру звука нельзя определить конкретную неисправность.

На появление или изменение звука могут влиять:

• изменение нагрузки;
• работа при малой или переменной нагрузке;
• переход между режимами преобразования;
• работа защиты;
• механические колебания элементов;
• возможная неисправность.

Поэтому утверждения вроде «пищит трансформатор», «высох конденсатор» или «неисправен дроссель» без дополнительной диагностики необоснованны.

При появлении писка или свиста необходимо определить:

• когда появился звук;
• зависит ли он от нагрузки;
• изменяется ли одновременно выходное напряжение;
• возникают ли отключения или защитный режим;
• изменился ли нагрев;
• соответствует ли режим эксплуатации требованиям производителя.

Сам по себе слышимый звук еще не подтверждает неисправность. Диагностически важнее изменение привычного характера работы источника и появление сопутствующих признаков.

Если звук существовал и раньше и рабочие параметры не изменились, это одна диагностическая ситуация. Если же он появился внезапно вместе с нестабильностью выхода, перегревом или отключениями – это уже совокупность признаков, требующая дальнейшей проверки.

Почему блок питания гудит, трещит или щелкает

Гул, треск и щелчки также нельзя универсально связать с определенным внутренним компонентом. Характер звука зависит от конструкции источника, режима преобразования, нагрузки и работы защитных цепей.

Особого внимания требуют новые или резко изменившиеся звуки, если одновременно наблюдаются:

• нестабильность выхода;
• циклический запуск;
• повышенный нагрев;
• запах;
• отключения;
• следы повреждения.

Например, повторяющийся звук одновременно с периодическим появлением и исчезновением выхода может совпадать с циклической работой источника или защитного алгоритма. Но по самому звуку нельзя установить, какой внутренний элемент неисправен и есть ли внутренняя неисправность вообще.

Если гул или щелчки появляются только в определенном режиме нагрузки, это также необходимо учитывать при диагностике: изменение звука вместе с изменением нагрузки дает больше информации, чем характер звука сам по себе.

При треске, сопровождаемом искрением, запахом гари, дымом или другими признаками потенциально опасного повреждения, эксплуатацию необходимо прекратить.

Посторонний звук оценивают вместе с нагрузкой, выходными параметрами, нагревом и другими признаками работы БП.

Почему блок питания работает без нагрузки, но отключается под нагрузкой

Нормальное выходное напряжение без нагрузки не гарантирует, что источник сможет поддерживать требуемые параметры при рабочем токе.

Если БП запускается без нагрузки, но после ее подключения выход пропадает или источник отключается, возможны:

• превышение возможностей источника по нагрузке;
• значительный пусковой или кратковременный ток;
• короткое замыкание или дефект в выходной цепи;
• несоответствие характеристик БП требованиям оборудования;
• снижение допустимой нагрузочной способности из-за условий эксплуатации;
• неисправность самого источника.

Диагностически важно определить, что изменилось именно после подключения нагрузки. Если при этом БП переходит в предусмотренный защитный режим, сначала проверяют параметры потребителей и выходную цепь. Если нагрузка соответствует требованиям, внешние проблемы исключены, а источник не обеспечивает заявленные параметры, появляется основание подозревать неисправность самого БП.

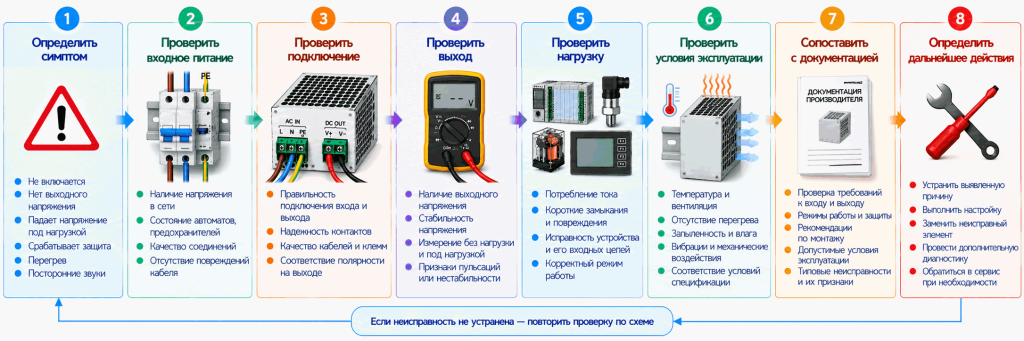

Последовательность диагностики неисправности

Диагностику удобнее вести от наблюдаемого симптома к возможной причине, последовательно исключая внешние факторы.

Шаг 1. Зафиксировать симптом

Определить, что именно происходит:

• нет выхода;
• источник отключается;
• БП чрезмерно нагревается;
• появился необычный звук;
• проблема возникает только после подключения нагрузки.

Важно зафиксировать и условия появления симптома. Например, отключение только после запуска определенного оборудования дает больше диагностической информации, чем формулировка «БП иногда отключается».

Шаг 2. Проверить входную цепь

Убедиться, что блок питания получает питание, предусмотренное его характеристиками. Если проблема находится до источника, дальнейшая диагностика самого БП не объяснит причину отказа системы.

Шаг 3. Проверить подключение

Проверить схему, клеммные соединения и проводники. Ошибка подключения или плохой контакт могут имитировать неисправность источника.

При необходимости следует свериться с материалом «Подключение блока питания».

Шаг 4. Проверить выход

Определить наличие выходного напряжения и его соответствие характеристикам конкретного источника и требованиям нагрузки.

Подробная процедура измерения здесь не повторяется – она приведена в отдельной статье «Как проверить блок питания».

Шаг 5. Оценить нагрузку

Проверить:

• соответствие требуемого напряжения;
• потребляемый ток;
• пусковые и кратковременные режимы;
• отсутствие короткого замыкания;
• соответствие нагрузки характеристикам источника.

Если симптом появляется только с нагрузкой, этот этап особенно важен. Нормальная работа БП без нагрузки не исключает перегрузку или проблему, проявляющуюся только при протекании рабочего тока.

Шаг 6. Проверить условия эксплуатации

Сопоставить с документацией температуру окружающей среды, монтаж, условия охлаждения и другие нормируемые производителем параметры.

БП, исправный сам по себе, может работать ненормально, если применяется вне предусмотренных условий. Кроме того, для некоторых моделей условия эксплуатации влияют на допустимую нагрузочную способность.

Шаг 7. Сопоставить симптомы с документацией

Особенно важно проверить:

• значение штатной индикации;
• алгоритм защиты;
• условия восстановления после срабатывания защиты;
• допустимую нагрузку;
• температурные и другие эксплуатационные ограничения.

Универсальной реакции на перегрузку, короткое замыкание или перегрев для всех промышленных источников нет.

Шаг 8. Определить дальнейшее действие

Внешняя причина обнаружена → устранить ее и только после этого оценивать работу системы.

Внешние причины исключены, но БП не обеспечивает предусмотренные параметры → требуется дальнейшая профессиональная диагностика или замена источника в соответствии с регламентом эксплуатации.

Такой порядок не требует начинать диагностику со вскрытия корпуса и поиска неисправного электронного компонента. Сначала необходимо установить, находится ли проблема вообще внутри блока питания.

Отказ оборудования не всегда связан с БП – причину последовательно ищут от питающей сети до нагрузки.

Когда эксплуатацию блока питания нужно прекратить

Эксплуатацию прекращают при появлении признаков потенциально опасного повреждения, например:

• дыма;
• запаха горелой изоляции или компонентов;
• искрения;
• оплавления;
• выраженной деформации;
• следов термического повреждения;
• других признаков аварийного состояния.

В такой ситуации приоритет – безопасное отключение питания, а не продолжение диагностики работающего устройства.

Не следует повторно включать явно поврежденный БП, вскрывать его под напряжением, обходить защиту или увеличивать номинал защитного аппарата только для того, чтобы предотвратить его срабатывание.

После отключения необходимо установить причину произошедшего. Если повреждение вызвано внешней цепью, неправильным входным питанием или нештатным режимом нагрузки, замена только блока питания проблему не устранит и может привести к повторному отказу.

Когда блок питания нужно менять, а когда искать внешнюю причину

Сначала следует искать внешнюю причину, если:

• отсутствует требуемое входное питание;
• обнаружена ошибка подключения;
• нагрузка превышает допустимую;
• имеется короткое замыкание в выходной цепи;
• нарушены условия эксплуатации.

В таких ситуациях замена БП сама по себе не устраняет исходную проблему.

Подозревать неисправность самого источника можно, если одновременно выполнены следующие условия:

• вход соответствует требованиям;
• подключение корректно;
• нагрузка соответствует характеристикам БП;
• внешнее короткое замыкание исключено;
• условия эксплуатации допустимы;
• при этом источник не обеспечивает параметры, предусмотренные документацией.

Даже при таком сочетании признаков нельзя без дополнительной диагностики утверждать, какой именно внутренний компонент вышел из строя.

Общие принципы построения и назначение основных узлов источника рассмотрены отдельно в статье «Устройство и схема блока питания». Для подбора конкретной модели можно перейти в каталог промышленных блоков питания.
