Не работает панель оператора HMI: причины неисправностей и диагностика

Если панель оператора HMI не включается, не видит ПЛК, зависает или неправильно отображает данные, причина не обязательно связана с неисправностью самой панели. Сбой может возникнуть в цепи питания, коммуникационной сети, настройках обмена, проекте визуализации или контроллере.

Порядок диагностики: определить симптом → проверить питание → проверить загрузку панели → проверить соединение с ПЛК → проверить параметры обмена → проверить проект и переменные → определить необходимость ремонта.

Последовательность проверок зависит от модели HMI, используемого интерфейса и программного обеспечения. Перед отключением устройств, изменением настроек или загрузкой проекта необходимо оценить влияние этих действий на технологический процесс.

Основные неисправности панели оператора

Диагностику начинают с определения симптома. Это помогает выбрать направление проверки и не заменять исправную панель оператора из-за ошибки связи или проекта.

Перечисленные признаки не являются окончательным диагнозом. Например, отсутствие данных может быть связано как с потерей связи с ПЛК, так и с неправильной адресацией переменной при исправном соединении.

Панель оператора не включается

Если панель оператора не включается, сначала проверяют внешнее питание. Отсутствие изображения еще не означает, что устройство полностью обесточено.

1. Убедиться в наличии питания на соответствующей цепи.
2. Сравнить фактическое напряжение с допустимым диапазоном HMI.
3. Осмотреть разъемы, клеммы и внешние соединения.
4. Проверить источник питания с учетом подключенной нагрузки.
5. Оценить состояние индикаторов и признаки загрузки, если они предусмотрены.

Напряжение без нагрузки может соответствовать норме, но снижаться при включении панели из-за перегрузки источника или плохого контакта. Измерения проводят с учетом документации и безопасного доступа к точкам контроля.

Если индикаторы работают, а экран остается темным, возможны неисправность подсветки, дисплея или нарушение загрузки. Если изображение появляется только при запуске, отдельно проверяют загрузку системной среды и проекта. Внешние электрические измерения выполняет квалифицированный персонал; вскрывать корпус без соответствующей квалификации и сервисной документации нельзя.

Панель оператора не видит ПЛК: проверка связи

Если HMI не видит ПЛК, диагностику проводят на трех уровнях: физическое соединение, параметры интерфейса и настройки проекта. Исправная панель может сообщать об ошибке связи при неправильной конфигурации сети или контроллера.

Физическое соединение

Проверяют питание HMI и ПЛК, целостность кабеля, разъемы и правильность подключения. Если используются коммутаторы или шлюзы, проверяют их питание и индикацию портов. Для RS-485 учитывают топологию, полярность линий и предусмотренное документацией согласование; для Ethernet – состояние физического соединения.

Параметры интерфейса

Проверяют выбранный порт, тип интерфейса и соответствие параметров обоих устройств. Для последовательного обмена важны скорость, четность и стоповые биты; для Ethernet – IP-адрес, маска подсети, а при необходимости маршрутизация и сетевой порт приложения.

Успешный ping подтверждает только достижимость по ICMP в подходящих условиях, но не работу Modbus TCP или другого прикладного протокола. Отсутствие ответа также не доказывает разрыв соединения: ICMP может блокироваться.

Настройки проекта

В проекте HMI проверяют модель ПЛК, коммуникационный драйвер, адрес контроллера и параметры соединения. При исправной физической сети драйвер другого протокола или неверный адрес не позволят установить обмен. Перед изменением конфигурации сохраняют действующие настройки.

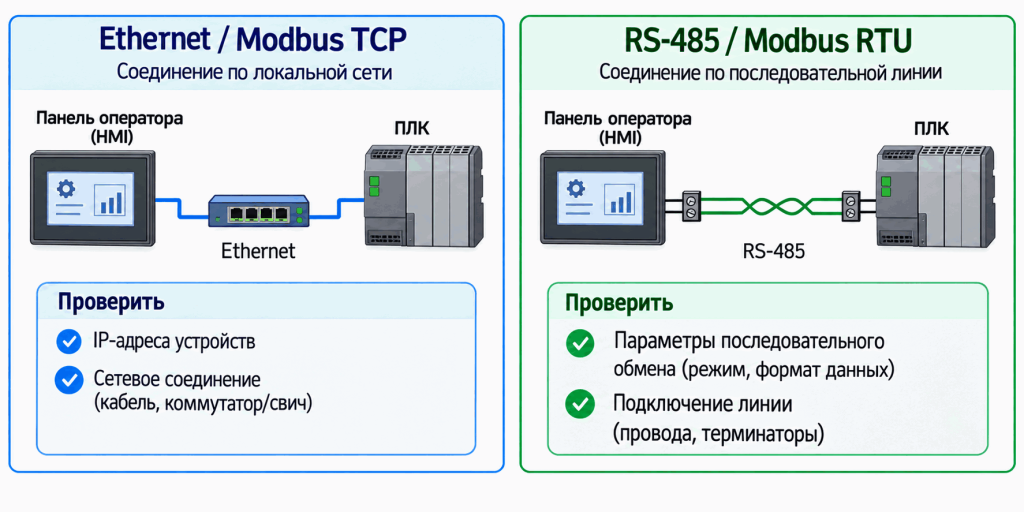

При отсутствии связи проверяют физическое соединение, настройки интерфейса и параметры протокола.

Ошибка связи Modbus на панели оператора

Ошибка Modbus может означать отсутствие ответа устройства, несовпадение параметров обмена либо ответ с кодом исключения. Для Modbus RTU и Modbus TCP причины различаются.

Для RTU сверяют параметры последовательного обмена, адрес ведомого устройства и подключение линии. Терминирование и смещение выполняют по документации сети. Для TCP проверяют сетевую доступность, порт и работу сервера; при использовании шлюза – также маршрутизацию запросов к устройствам за шлюзом.

Адрес устройства и адрес регистра – разные параметры. Первый определяет участника обмена, второй – запрашиваемую область данных. Нумерация регистров в документации и среде HMI может начинаться с нуля или с единицы; префиксы вида 4xxxx не всегда вводят в поле адреса буквально.

Ответ Modbus с кодом исключения означает, что сервер получил запрос и вернул сообщение об ошибке, например из-за неподдерживаемой функции или недопустимого адреса. Это не равнозначно тайм-ауту. Неверный тип данных или порядок слов чаще приводит к неправильному значению при работающем обмене.

Почему на HMI не отображаются данные с ПЛК

Нужно различать полное отсутствие связи и неверное отображение отдельных значений. Если связи нет, проверяют соединение, драйвер и настройки протокола. Если часть значений поступает, поиск сосредоточивают на переменных и проекте.

• Адреса переменных и соответствие тегов регистрам ПЛК.
• Типы данных, разрядность и знаковость.
• Масштабирование и преобразование значений.
• Права чтения и записи.
• Порядок слов и байтов многобайтовых данных.
• Период опроса, условия обновления и отображения.
• Привязку экранного объекта к нужному тегу.

Например, ПЛК передает 32-битное число с плавающей точкой, а HMI интерпретирует те же биты как целое число: связь работает, но показание неверно. Если значение в ПЛК меняется, а на экране остается прежним, проверяют привязку тега, условия видимости и обновление данных.

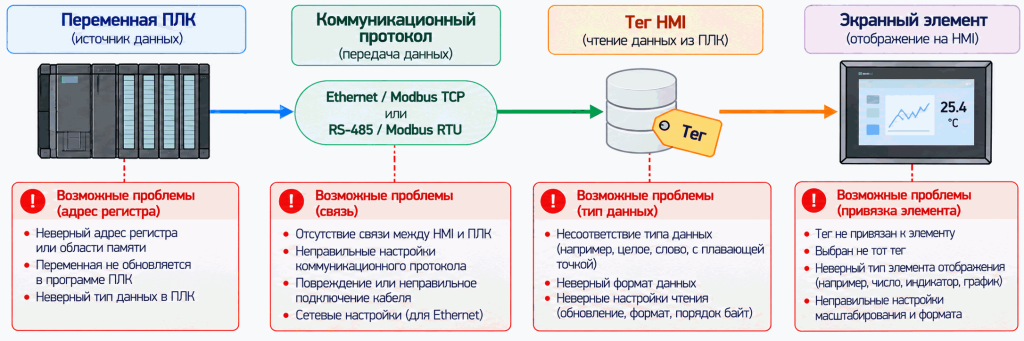

Ошибки отображения возникают от адресации переменной до привязки экранного элемента.

Панель оператора зависает или не загружает проект

Зависание работающей HMI и невозможность передать или запустить проект – разные ситуации, поэтому их проверяют отдельно.

Панель зависает при работе

Возможны ошибки проекта, нехватка ресурсов, перегрузка обработкой данных, несовместимость компонентов или аппаратный сбой. Проверяют, сохраняется ли доступ к системному интерфейсу, связан ли сбой с конкретным экраном, есть ли сообщения и журналы ошибок.

Если зависание возникает при открытии одного экрана, проверяют его объекты, скрипты и запросы данных. Если сбой повторяется независимо от проекта, требуется дополнительная диагностика панели. Перезапуск допустим только после оценки влияния на технологический процесс и сохранения диагностической информации, если это возможно.

Панель не загружает проект

• В среде разработки выбрана другая модель HMI.
• Версия проекта не поддерживается устройством.
• Среда разработки или прошивка несовместима с проектом.
• Нет связи с устройством при передаче.
• Недостаточно доступной памяти.
• Файл проекта поврежден.

Сначала изучают сообщения среды разработки, проверяют модель и версии ПО, затем предусмотренный производителем способ передачи. Перед сбросом, обновлением прошивки или восстановлением заводских настроек сохраняют доступные копии проекта и параметров: эти действия могут привести к потере данных. Перепрошивка не должна быть первым универсальным шагом.

Не работает сенсор панели оператора

Отсутствие реакции на касание не доказывает повреждение сенсорного модуля: причиной может быть зависание приложения, загрязнение экрана или логика отдельных кнопок проекта.

• Нет реакции на любые касания – проверить, обновляется ли интерфейс и доступны ли системные функции.
• Касания распознаются со смещением – проверить калибровку, если она предусмотрена.
• Не реагирует часть экрана – исключить перекрывающие элементы проекта и осмотреть поверхность.
• Не работают отдельные кнопки – проверить их привязки, разрешения и условия активности.
• Экран неподвижен и не обновляет данные – сначала исключить зависание приложения.

Осматривают сенсорную поверхность, удаляют загрязнения допустимым для модели способом, проверяют защитную пленку и внешние факторы. Особенности проверки зависят от технологии сенсора: резистивный и емкостный экраны по-разному реагируют на покрытия и загрязнения.

Калибровку проводят только предусмотренными производителем средствами. Сильное нажатие, самостоятельное вскрытие и универсальные комбинации для входа в сервисный режим недопустимы.

Пошаговая диагностика панели оператора HMI

Итоговый алгоритм помогает выбрать направление проверки по результату предыдущего шага, не повторяя подробные инструкции из отдельных разделов.

Шаг 1. Панель не подает признаков работы. Проверить питание и внешние соединения. Если питание соответствует требованиям, но устройство не запускается, оценить признаки аппаратного отказа.

Шаг 2. Панель включается, но интерфейс не загружается. Проверить сообщения при запуске, системную среду и совместимость проекта. Если система запускается, а приложение нет, сначала исследовать программную часть.

Шаг 3. Интерфейс работает, но связи с ПЛК нет. Определить уровень отказа: физическое соединение, параметры интерфейса или коммуникационный драйвер.

Шаг 4. Связь есть, но значения неверны. Проверить адреса тегов, типы данных, масштабирование и привязку экранных элементов.

Шаг 5. Данные отображаются, но сенсор или функции не работают. Разделить зависание приложения, ошибки экранных объектов и отказ сенсорного ввода.

Шаг 6. Причина не установлена. Сопоставить результаты с документацией производителя и определить необходимость восстановления проекта или сервисной диагностики.

Любые действия, способные изменить управление оборудованием, выполняют только после оценки влияния на технологический процесс. Отключение HMI, ПЛК или сети может иметь последствия даже при локальном симптоме.

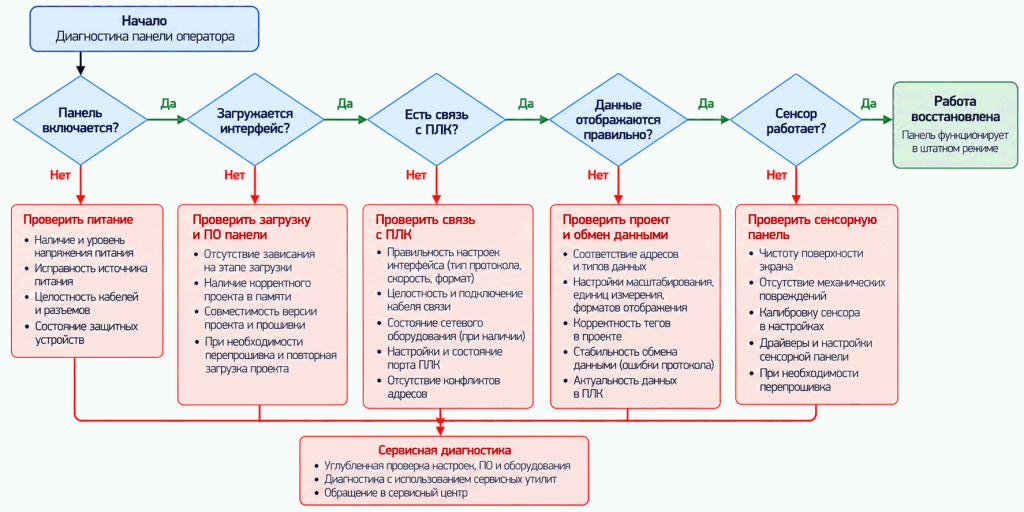

Диагностическая схема помогает выбрать проверку по состоянию питания, загрузки, связи и интерфейса.

Когда требуется ремонт или замена HMI

Сервисная диагностика или замена обоснована, если питание, внешние соединения, настройки и проект проверены, а признаки аппаратного отказа сохраняются. Основаниями могут быть подтвержденное повреждение дисплея или сенсора, внутреннего питания, коммуникационного интерфейса, повторяющиеся аппаратные сбои либо невозможность восстановления штатными средствами.

Решение принимают с учетом стоимости ремонта, доступности запасных частей и возможности проверки после восстановления. При замене проверяют совместимость новой HMI с ПЛК, интерфейсами, драйверами, проектом и средой разработки. Проект старой панели не всегда переносится без изменений: могут отличаться разрешение, системные функции и версии ПО.

Перед выводом устройства из эксплуатации сохраняют доступные проектные файлы, параметры связи и другую информацию, необходимую для восстановления системы.
