Не работает датчик уровня: причины и диагностика

Если датчик уровня не работает, не срабатывает или показывает неправильное значение, сначала нужно определить, на каком участке возникает ошибка. Причина может находиться в условиях измерения, монтаже, питании, проводке, самом датчике, входе контроллера или настройках системы. Диагностику проводят последовательно – от условий работы датчика к его выходному сигналу и далее к принимающему устройству.

Отсутствие показаний или реакции системы не означает, что неисправен именно датчик. Исправный прибор может формировать корректный сигнал, который теряется в проводке, не распознается входом контроллера или неправильно обрабатывается системой. Поэтому заменять датчик уровня до проверки всей измерительной цепи не следует.

Основные признаки неисправности датчика уровня

Проблема может проявляться по-разному:

• датчик не включается или не подает признаков работы;
• не срабатывает при достижении заданного уровня;
• выход постоянно находится в одном состоянии;
• показания не изменяются при изменении уровня;
• датчик показывает неправильный уровень;
• показания нестабильны или скачут;
• датчик формирует сигнал, но контроллер или реле на него не реагирует.

Одинаковый симптом может иметь разные причины. Например, отсутствие реакции системы может быть связано с самим датчиком, отсутствием питания, обрывом кабеля, несовместимостью входа или неправильной обработкой сигнала.

Причины в таблице – направления первичной проверки, а не универсальные неисправности любого датчика. Их значимость зависит от принципа измерения и конкретной модели.

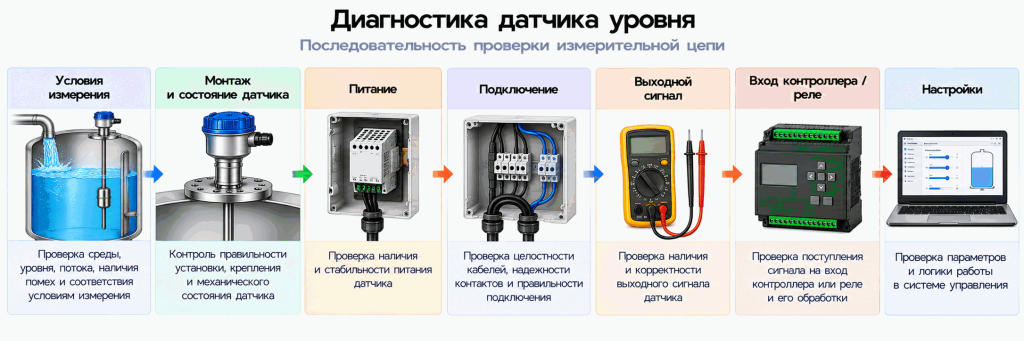

Как проверить датчик уровня: последовательность диагностики

Проверку начинают с условий измерения и наиболее доступных элементов системы. После исключения внешних причин переходят к выходному сигналу датчика, а затем – к принимающему устройству. Такой порядок позволяет локализовать неисправность, не заменяя исправные компоненты.

1. Проверить фактический уровень и условия измерения

Сначала необходимо убедиться, что фактическое состояние среды соответствует условиям, при которых датчик должен сработать или изменить показания.

Проверяют:

• достигла ли среда требуемой контрольной точки;
• находится ли уровень в рабочем диапазоне;
• подходит ли среда для используемого принципа измерения;
• не мешают ли условия процесса нормальной работе датчика.

В зависимости от технологии на результат могут влиять пена, осадок, налипание, загрязнение, турбулентность, поток заполнения или изменение свойств среды. Например, электропроводность среды имеет значение для кондуктометрического датчика, а препятствия в рабочей области – для бесконтактного. Поэтому влияющие факторы уточняют по документации конкретного устройства.

2. Проверить монтаж и положение датчика

Даже исправный датчик может работать неправильно, если установлен в неподходящем месте или положении.

Необходимо проверить:

• положение и место монтажа;
• ориентацию чувствительного элемента;
• отсутствие механических препятствий;
• влияние стенок, патрубков и внутренних конструкций;
• надежность крепления.

У поплавкового датчика проверяют свободу перемещения поплавка. У бесконтактного – отсутствие нежелательных объектов в рабочей области и соответствие направления измерения требованиям производителя.

Подробные требования рассмотрены в статье «Установка и настройка датчика уровня».

3. Осмотреть чувствительную часть датчика

Загрязнение, отложения или механическое препятствие могут изменить взаимодействие чувствительного элемента со средой без отказа электроники датчика.

Проверяют наличие:

• загрязнений;
• налипаний;
• осадка;
• механических повреждений;
• препятствий для подвижных элементов.

Очистку выполняют только способом, разрешенным производителем и совместимым с материалами датчика. Неподходящие инструменты или химические средства могут повредить чувствительную поверхность, уплотнения или защитное покрытие.

4. Проверить питание

Если датчику требуется внешнее питание, проверяют его наличие непосредственно на соответствующих выводах или в точке подключения датчика и соответствие параметрам конкретной модели.

Одновременно проверяют правильность подключения, кабель, клеммы и соединения. Наличие напряжения на источнике питания еще не подтверждает, что оно поступает к датчику: между источником и устройством может находиться обрыв или ненадежное соединение.

Универсального напряжения питания для датчиков уровня нет. Допустимые параметры определяются документацией устройства.

5. Проверить подключение и проводку

Если питание исправно, проверяют сигнальную цепь:

• соответствие соединений схеме производителя;
• целостность кабеля;
• состояние клемм и соединений;
• отсутствие обрыва или короткого замыкания;
• соответствие типа выхода датчика входу принимающего устройства.

Цель этого этапа – определить, передается ли сформированный датчиком сигнал дальше по измерительной цепи. Исправный датчик не обеспечит правильную работу системы, если сигнал теряется в кабеле или его выход электрически несовместим со входом принимающего устройства.

Подробные электрические схемы приведены в статье «Подключение датчика уровня: схемы и примеры подключения».

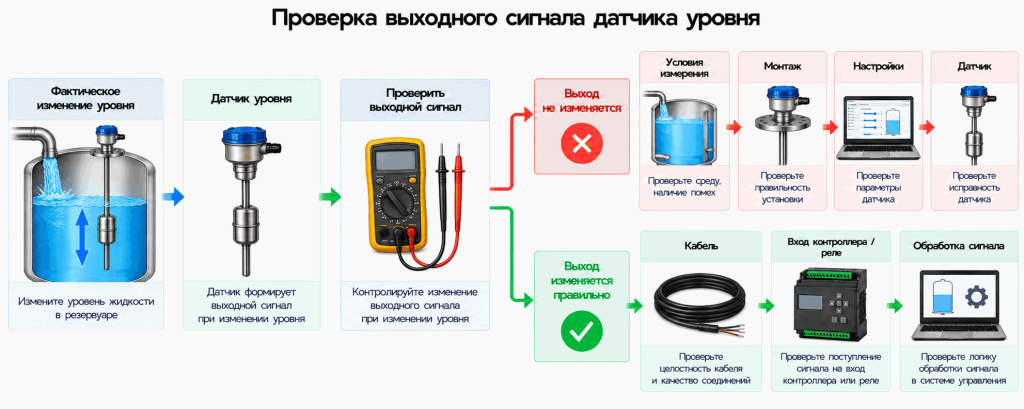

6. Проверить выходной сигнал датчика

Проверка выхода – ключевой этап локализации неисправности. Необходимо определить, меняется ли выход датчика при фактическом изменении уровня или достижении точки срабатывания.

Для дискретного датчика проверяют изменение состояния выхода. Для аналогового – изменение выходного сигнала в соответствии с изменением уровня. Конкретный способ измерения и контрольные значения берут из документации производителя.

Результат проверки определяет дальнейшее направление:

• если выход не изменяется, несмотря на правильные условия измерения, монтаж, питание и настройки, возможна неисправность датчика;
• если выход изменяется правильно, поиск причины продолжают после датчика – в проводке, принимающем входе или обработке сигнала.

7. Проверить вход контроллера или реле

Если датчик формирует правильный сигнал, необходимо определить, поступает ли он на принимающее устройство и правильно ли распознается.

Проверяют:

• наличие сигнала на входе;
• совместимость типа сигнала с входом;
• правильность выбора и настройки канала;
• изменение состояния или значения, которое видит контроллер.

Если сигнал есть на выходе датчика, но отсутствует на входе, проблема находится между этими точками. Если вход получает правильный сигнал, но система интерпретирует его неверно, переходят к настройкам канала и обработке значения.

8. Проверить настройки и обработку сигнала

На последнем этапе проверяют параметры, способные изменить реакцию датчика или интерпретацию его сигнала.

В зависимости от оборудования это могут быть:

• порог срабатывания;
• диапазон измерения;
• масштабирование;
• задержка;
• фильтрация;
• логика выхода;
• настройки входного канала;
• обработка сигнала программой контроллера.

Не каждый датчик имеет все перечисленные настройки. Проверяют только параметры, предусмотренные конкретным оборудованием.

Почему датчик уровня не срабатывает

Если датчик уровня не срабатывает, сначала нужно определить, изменяется ли его выход при достижении фактическим уровнем контрольной точки.

Если выход не изменяется, проверяют факторы, непосредственно влияющие на срабатывание: достигнут ли требуемый уровень, правильно ли расположен датчик, не загрязнен ли чувствительный элемент, свободна ли подвижная часть и соответствует ли установленный порог технологической задаче. Для конкретного принципа измерения также учитывают свойства среды.

Если выход переключается правильно, сам датчик выполняет свою функцию. Причину отсутствия реакции системы ищут после него – в сигнальной цепи, принимающем входе или логике управления.

Почему датчик уровня показывает неправильно

При неправильных показаниях необходимо определить, возникает ошибка до формирования выходного сигнала или после него.

Если выход датчика уже не соответствует фактическому уровню, проверяют монтаж, рабочий диапазон, настройки, состояние чувствительной части и факторы среды, способные влиять на конкретный принцип измерения. Если после исключения этих причин сигнал остается неправильным, возможна неисправность датчика.

Если датчик формирует правильный сигнал, но система показывает неправильный уровень, проверяют принимающий вход, диапазон преобразования, масштабирование и дальнейшую обработку значения.

Таким образом, сравнение фактического уровня, выходного сигнала датчика и значения в системе позволяет определить участок, на котором появляется ошибка.

Почему показания датчика уровня скачут

Нестабильные показания диагностически отличаются от постоянного смещения: сначала необходимо определить, колеблется ли фактический уровень или только измерительный сигнал.

Если нестабильность присутствует уже на выходе датчика, сравнивают ее с реальным поведением среды. Поток заполнения, перемешивание, пена или колебания поверхности могут создавать реальное изменение измеряемого параметра. При стабильном уровне проверяют монтаж, состояние чувствительной части, соединения и возможные электрические помехи.

Если выход датчика стабилен, а значение начинает изменяться только в контроллере или системе визуализации, источник проблемы расположен после датчика.

Не следует сразу увеличивать фильтрацию или задержку. Эти параметры могут сгладить колебания, но не устраняют их причину и при чрезмерном значении замедляют реакцию системы на реальное изменение уровня.

Почему не работает датчик уровня воды

Единого способа проверки датчика уровня воды нет, поскольку для воды применяются устройства с разными принципами измерения. Различается прежде всего проверка взаимодействия чувствительной части со средой.

• поплавковый – проверяют свободное перемещение поплавка и соответствующее изменение выхода;
• кондуктометрический – состояние электродов и достаточную для конкретного устройства электропроводность среды;
• гидростатический – положение чувствительного элемента, условия измерения давления и выходной сигнал;
• емкостный – влияние свойств среды, отложений и предусмотренных моделью настроек;
• ультразвуковой или радарный – рабочую область, поверхность среды и наличие объектов или условий, мешающих измерению.

После специфических для технологии проверок дальнейшую диагностику выполняют по общей последовательности: питание → подключение → выход датчика → принимающий вход → обработка сигнала.

Как понять, что неисправен именно датчик

Подозревать неисправность самого датчика следует после проверки условий измерения, монтажа, состояния чувствительной части, питания и проводки.

Основной диагностический критерий – поведение выхода устройства. Если фактический уровень изменяется в пределах рабочих условий, а предусмотренный выходной сигнал при исправном питании и правильной настройке отсутствует или не изменяется согласно документации, проблема может находиться в самом датчике.

Если датчик формирует корректный выходной сигнал, менять его не следует. Поиск продолжают дальше по цепочке:

кабель → вход контроллера / реле → конфигурация входа → обработка сигнала → исполнительная логика.

Когда датчик работает, а система не показывает уровень

Если корректность выходного сигнала датчика подтверждена, причину неправильного отображения или отсутствия реакции ищут после датчика.

Проверяют последовательно:

1. поступает ли сигнал на вход принимающего устройства;
2. соответствует ли тип сигнала характеристикам входа;
3. правильно ли выбран и настроен канал;
4. правильно ли выполнено масштабирование;
5. корректно ли программа контроллера обрабатывает значение;
6. правильно ли значение передается и отображается в HMI или другой системе, если она используется.

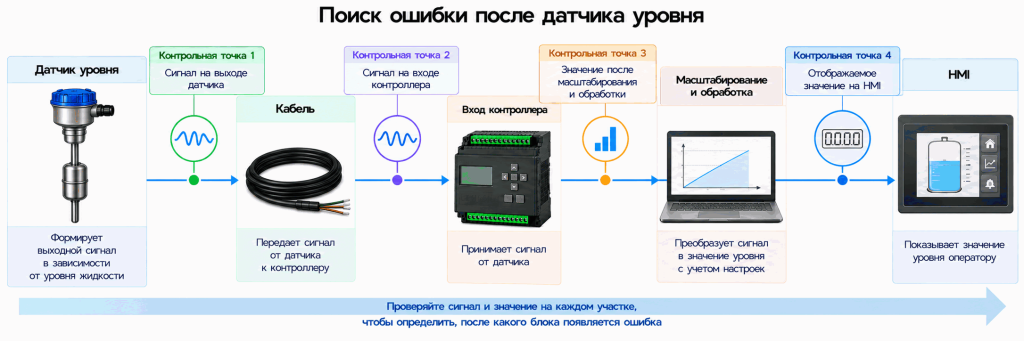

Удобно сравнивать значение на последовательных этапах: на выходе датчика, на входе контроллера, после преобразования и в системе отображения. Участок, после которого появляется расхождение, указывает направление дальнейшей диагностики.

Контроль сигнала на разных участках измерительной цепи.

Когда датчик требуется заменить

Замена датчика обоснована результатами диагностики, а не самим фактом отсутствия показаний или срабатывания.

Основанием для решения о замене могут быть следующие результаты:

• условия эксплуатации соответствуют требованиям;
• монтаж, питание и подключение проверены;
• чувствительная часть находится в состоянии, допускающем нормальную работу;
• фактическое изменение уровня присутствует;
• предусмотренный выходной сигнал отсутствует или ведет себя не в соответствии с документацией;
• обнаружено недопустимое механическое или электрическое повреждение;
• неисправность подтверждена предусмотренной производителем диагностикой.

Даже при этих признаках следует учитывать ремонтопригодность конкретного устройства и рекомендации производителя. Некоторые неисправности могут устраняться предусмотренным сервисным обслуживанием, поэтому отсутствие корректного выхода не во всех случаях автоматически означает обязательную замену всего прибора.

Вскрывать корпус, ремонтировать электронику или вмешиваться в герметичную часть датчика не следует, если такие операции не предусмотрены производителем.

Таблица диагностики датчика уровня

После первичных проверок следующий этап удобно определять по уже полученному результату.

Первая таблица статьи помогает выбрать направление проверки по исходному симптому. Эта таблица показывает следующий этап после получения конкретного диагностического результата.

Кратко: проверка и диагностика датчика уровня

Диагностику датчика уровня выполняют последовательно: проверяют фактический уровень и условия измерения, монтаж и состояние чувствительного элемента, питание и проводку, затем выходной сигнал датчика.

Выходной сигнал служит основной точкой разделения диагностики. Если он отсутствует или не соответствует фактическому изменению уровня, проверяют условия работы, настройки и сам датчик. Если выход изменяется правильно, причину ищут после датчика – в кабеле, принимающем входе, масштабировании или логике обработки.

Менять датчик имеет смысл только после исключения внешних причин неправильной работы.
