Настройка и регулировка датчика давления

Универсальной процедуры регулировки датчика давления нет. Набор доступных параметров и способ их изменения зависят от модели. Часть промышленных датчиков и преобразователей поставляется с заданными характеристиками и не предусматривает пользовательской регулировки. Другие устройства позволяют корректировать отдельные параметры с помощью кнопок, локального интерфейса, программного обеспечения или цифрового интерфейса.

Перед изменением параметров необходимо изучить руководство конкретного устройства. Если производитель не предусматривает пользовательскую настройку, вмешиваться во внутренние регулировочные элементы не следует.

Что означает настройка датчика давления

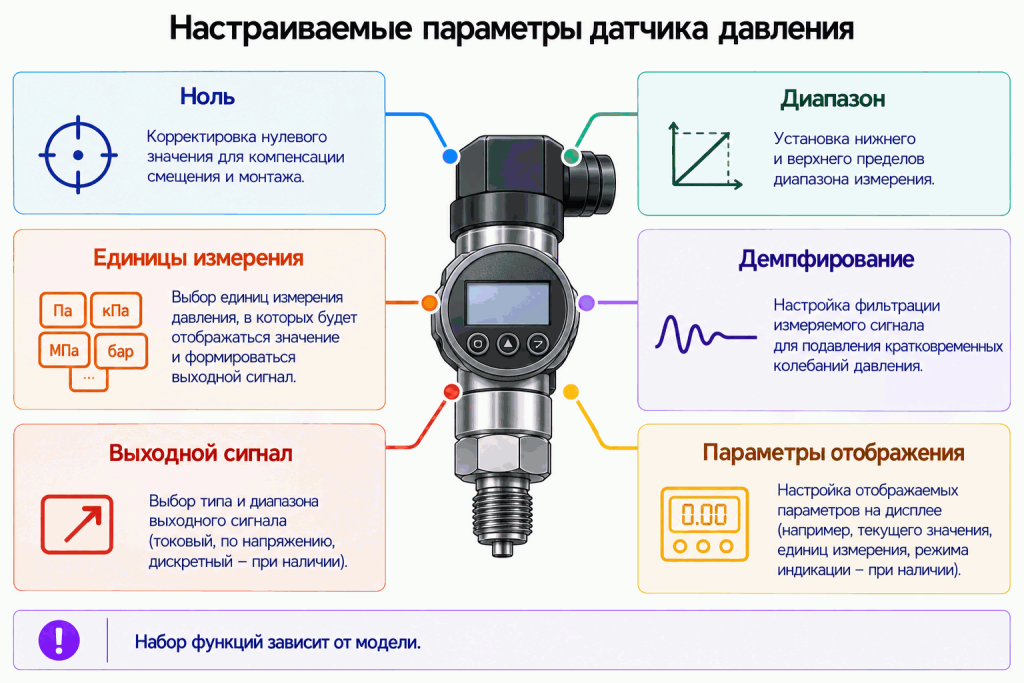

Под настройкой датчика давления понимают изменение параметров, которые производитель сделал доступными пользователю. В зависимости от модели это могут быть:

• корректировка нулевой точки;
• изменение настроенного диапазона;
• масштабирование выходного сигнала;
• выбор единиц измерения;
• настройка демпфирования;
• конфигурация выходного сигнала;
• параметры отображения;
• пороги дискретных выходов;
• восстановление заводских параметров.

Этот перечень не является универсальным. У конкретного преобразователя может быть доступна только часть функций или пользовательская настройка может отсутствовать полностью.

При этом важно различать несколько понятий.

Настройка – изменение предусмотренных производителем пользовательских параметров устройства.

Регулировка – более широкий термин, который пользователи применяют к разным операциям с датчиком. Поэтому при регулировке важно определить, какое действие требуется: коррекция нуля, изменение диапазона, настройка выхода или другого доступного параметра.

Коррекция – изменение предусмотренного параметра, например корректировка нулевой точки, если такая функция предусмотрена устройством.

Калибровка – установление зависимости между показаниями или выходным сигналом средства измерений и значениями, задаваемыми эталоном в определенных условиях.

Настройка, регулировка и калибровка не являются полными синонимами. Не следует смешивать их и с поверкой средства измерений – это отдельная метрологическая процедура.

Доступные параметры зависят от конструкции и функциональных возможностей конкретного датчика давления.

Какие датчики давления можно регулировать

Возможность регулировки определяется конструкцией и функциональностью конкретного датчика. По доступности пользовательских параметров устройства условно можно разделить на несколько групп.

Датчики без пользовательской настройки

Часть промышленных преобразователей имеет заданный диапазон измерения и определенный тип выходного сигнала. Пользователь выполняет предусмотренные производителем монтаж и электрическое подключение такого устройства, но не изменяет его внутренние параметры.

Если документация не предусматривает регулировку, попытка изменить характеристики через внутренние элементы или неописанные производителем процедуры может нарушить установленные характеристики или работоспособность устройства.

Настраиваемые преобразователи давления

Настраиваемые устройства могут иметь локальные кнопки и дисплей, конфигурационное программное обеспечение, цифровой интерфейс или внешнее устройство настройки.

Через них в зависимости от модели могут изменяться диапазон, единицы измерения, демпфирование, параметры выхода и другие предусмотренные производителем настройки.

Наличие дисплея не означает автоматически, что все параметры доступны для изменения: он может использоваться только для отображения измеренного значения и состояния устройства.

Датчики с дискретными выходами

Некоторые электронные датчики давления дополнительно имеют дискретные выходы. Для таких устройств могут настраиваться точки переключения и связанные с ними параметры, если это предусмотрено производителем.

Такие устройства не следует автоматически отождествлять с механическими реле давления. Электронный датчик может измерять давление и одновременно формировать дискретный сигнал для системы управления, тогда как назначение и принцип настройки конкретного реле давления рассматриваются отдельно.

Что проверить перед настройкой

Если датчик показывает неправильное значение, начинать с регулировки не следует. Сначала необходимо убедиться, что причина действительно связана с его параметрами, а не с условиями измерения или остальной частью измерительного канала.

Перед настройкой проверьте:

• модель и исполнение устройства;
• руководство производителя;
• диапазон измерения;
• тип измеряемого давления;
• допустимое давление;
• питание;
• тип выходного сигнала;
• правильность подключения;
• условия установки;
• текущее состояние устройства;
• текущие параметры, если их можно прочитать.

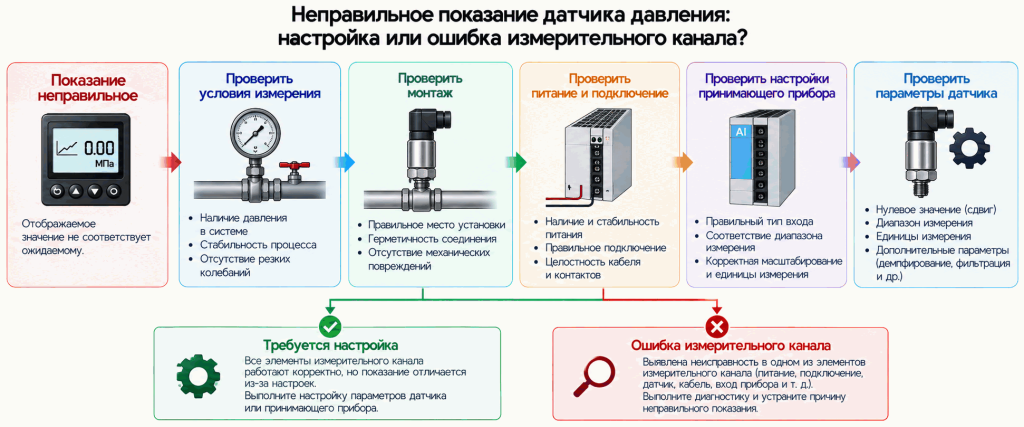

Логика предварительной проверки:

условия измерения → монтаж → давление в точке измерения → питание → подключение → вход принимающего прибора → конфигурация измерительного канала → параметры датчика.

Например, отклонение показаний может быть вызвано условиями установки, неправильным подключением или конфигурацией принимающего прибора. Если компенсировать такую ошибку коррекцией датчика, исходная причина останется, а в измерительный канал будет внесено дополнительное смещение.

Неправильные показания не всегда требуют регулировки – сначала исключают ошибки монтажа, подключения и измерительного канала.

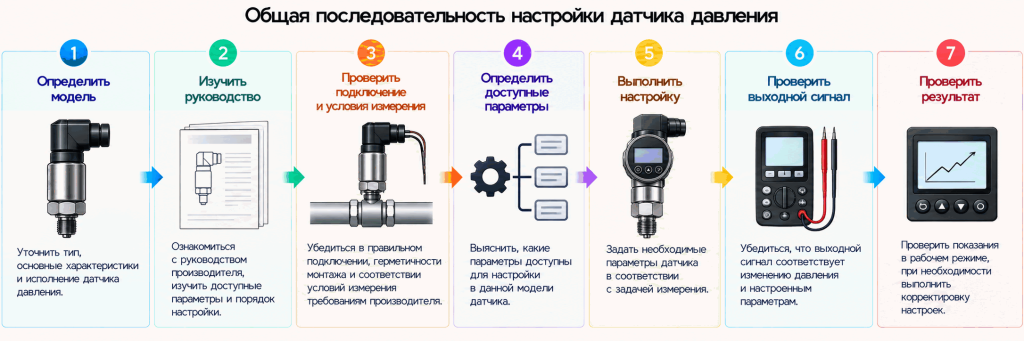

Порядок настройки датчика давления

Общий порядок настройки помогает определить последовательность проверки и действий, но не заменяет инструкцию конкретной модели. Это не универсальная последовательность нажатия кнопок.

Шаг 1. Определить задачу

Сначала необходимо точно определить, какой параметр требуется изменить: ноль, диапазон, единицы измерения, демпфирование, выходной сигнал, отображение или пороги дискретных выходов.

Это позволяет избежать ситуации, когда пользователь пытается устранить проблему изменением параметра, который с ней не связан.

Шаг 2. Проверить возможность настройки

Найдите требуемую функцию в руководстве конкретной модели. Если производитель не предусматривает изменение выбранного параметра пользователем, не следует пытаться регулировать его через внутренние элементы устройства.

Шаг 3. Зафиксировать исходные параметры

Если устройство позволяет просмотреть текущую конфигурацию, запишите ее перед внесением изменений. Это упрощает проверку результата и возврат к исходным значениям, если такая возможность предусмотрена устройством.

Шаг 4. Обеспечить необходимые условия

Требуемые условия зависят от выполняемой операции. Например, для корректировки нуля важно знать фактическое давление относительно точки отсчета конкретного датчика и соблюдать процедуру производителя.

Универсальная рекомендация «снять давление и выставить ноль» подходит не для всех типов измерения и конструкций.

Шаг 5. Изменить параметр

Изменяйте параметр только предусмотренным производителем способом – через локальные органы управления, программное обеспечение, цифровой интерфейс или другое штатное средство настройки.

Шаг 6. Проверить результат

После изменения параметра проверьте показание датчика, выходной сигнал, реакцию на изменение давления и работу принимающего оборудования. Проверка нужна для подтверждения того, что изменение параметра дало ожидаемый результат и не нарушило работу измерительного канала.

Настройку выполняют только для предусмотренных производителем параметров и проверяют результат по выходному сигналу.

Настройка нуля датчика давления

Корректировка нуля применяется только в устройствах, где такая функция предусмотрена производителем. Она может использоваться для компенсации допустимого смещения нулевой точки, но не предназначена для произвольного исправления любого расхождения показаний.

Перед коррекцией необходимо учитывать:

• тип измеряемого давления;
• фактическое давление в момент операции;
• монтажное положение;
• установленную производителем процедуру;
• допустимый диапазон коррекции.

Нулевое избыточное давление и нулевое абсолютное давление – физически не одно и то же условие. Для измерения избыточного давления нулю соответствует отсутствие разности между измеряемым и атмосферным давлением. Ноль абсолютного давления соответствует абсолютному вакууму.

Поэтому рекомендация «сообщить датчик с атмосферой и выставить ноль» не является универсальной. Условия коррекции зависят от типа измеряемого давления, конструкции преобразователя и процедуры производителя.

Настройка диапазона измерения

Диапазон можно изменять только у преобразователей, которые предусматривают перенастройку в установленных производителем пределах.

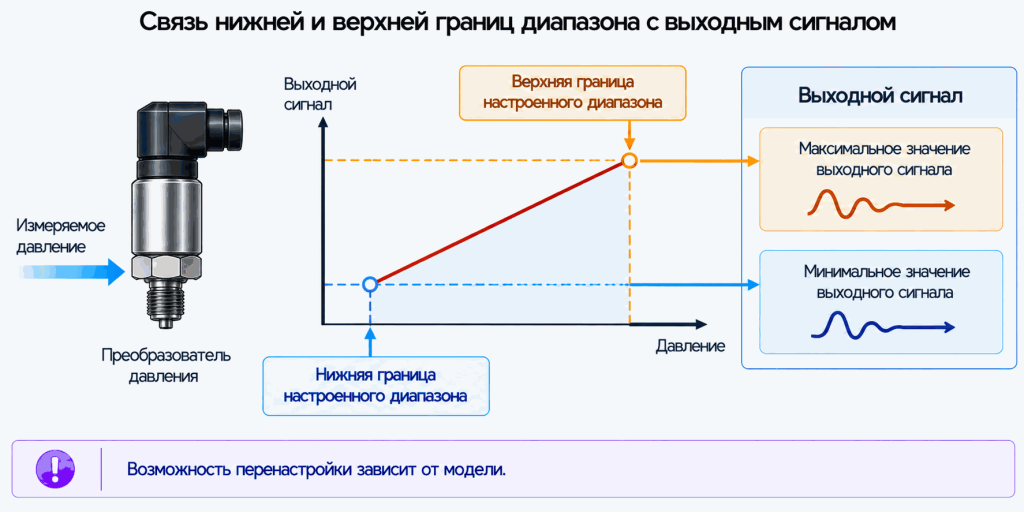

При такой настройке могут задаваться нижняя и верхняя границы настроенного диапазона. Если устройство предусматривает соответствующее масштабирование выхода, этим границам сопоставляются определенные значения выходного сигнала.

Изменение настроенного диапазона не изменяет физический предел измерения или допустимое давление датчика. Поэтому программная перенастройка не позволяет использовать преобразователь за пределами характеристик, установленных для конкретного исполнения.

Перенастраиваемый диапазон также может быть ограничен производителем более узкими пределами, чем полный диапазон измерительного элемента.

Ноль и диапазон можно изменять только в пределах и способом, предусмотренными производителем устройства.

Настройка выходного сигнала

В настраиваемом преобразователе связь между измеряемой величиной и выходом можно представить так:

давление → измеренное значение → масштабирование → выходной сигнал.

Если устройство допускает перенастройку диапазона, изменение его границ может изменить соответствие между измеряемым давлением и значением выходного сигнала. Такая возможность должна быть предусмотрена конкретной моделью.

Не следует смешивать изменение масштабирования с электрическим подключением выхода. Схемы соединения, питание и подключение к принимающему оборудованию рассматриваются отдельно в статье «Подключение датчика давления: схемы, питание и выходные сигналы».

Настройка демпфирования

Демпфирование используется в устройствах, где предусмотрено сглаживание измерительного сигнала. Оно уменьшает влияние быстрых изменений или пульсаций давления на выходное значение.

Увеличение демпфирования обычно делает выходной сигнал стабильнее, но замедляет его реакцию на реальные изменения давления. Поэтому параметр выбирают с учетом динамики процесса: слишком сильное сглаживание может задерживать отображение или передачу изменений, которые важны для управления.

Универсального времени демпфирования нет. Доступный диапазон и способ настройки определяются конкретным устройством.

Настройка электронного датчика давления с дисплеем

Если электронный датчик имеет дисплей и органы управления, общую логику настройки можно представить так:

вход в настройки → выбор параметра → изменение значения → подтверждение → проверка.

Это только функциональная последовательность. Расположение кнопок, структура меню, обозначения параметров, способ сохранения и порядок действий зависят от модели.

Поэтому комбинацию кнопок или названия пунктов меню одного датчика нельзя использовать как универсальную инструкцию для другого.

Регулировка датчика давления воды

Если речь идет о промышленном датчике или преобразователе давления воды, принцип его настройки определяется моделью и не становится другим только из-за измеряемой среды.

При проверке результата необходимо учитывать диапазон датчика, совместимость контактирующих со средой материалов, условия установки, фактическое давление в точке измерения и отсутствие воздуха там, где его наличие способно искажать результат.

Важно также определить тип устройства. Если прибор используется для включения и отключения насоса при достижении заданного давления, под запросом «регулировка датчика давления воды» пользователь может иметь в виду реле давления, а не измерительный датчик.

Настройка и калибровка – не одно и то же

Настройка изменяет предусмотренные пользователю параметры устройства. Калибровка устанавливает зависимость между показаниями или выходным сигналом средства измерений и значениями, задаваемыми эталоном в определенных условиях.

По результатам калибровки может быть выявлена необходимость предусмотренной производителем коррекции, обслуживания или других действий. Однако сама калибровка и изменение настройки – разные процедуры.

Поверку также не следует использовать как синоним настройки или калибровки. Если устройство является средством измерений, необходимо отдельно учитывать метрологические требования, применимые к конкретному оборудованию и условиям его использования.

Что проверить после регулировки

После изменения параметров необходимо проверить не только сохранение настройки, но и работу всей измерительной цепи.

Проверьте:

• сохранились ли измененные параметры;
• соответствует ли показание известному состоянию системы;
• формируется ли ожидаемый выходной сигнал;
• реагирует ли датчик на изменение давления;
• правильно ли принимающее оборудование интерпретирует сигнал;
• отсутствуют ли диагностические сообщения;
• корректно ли работает измерительный канал в целом.

Если результат остается неправильным, не следует многократно изменять параметры в попытке компенсировать неизвестную причину.

Дальнейшую проверку выполняют по цепочке:

условия измерения → монтаж → датчик → питание → проводка → выходной сигнал → вход прибора → настройки.

Если источник отклонения не установлен, дальнейшая работа относится уже к диагностике измерительного канала.
