Калибровка датчика уровня: способы и порядок настройки

Калибровка датчика уровня – установление зависимости между известными значениями уровня жидкости и показаниями либо выходным сигналом измерительного прибора. По результатам калибровки оценивают погрешность; при необходимости отдельно выполняют предусмотренную производителем настройку.

Универсальной процедуры для всех датчиков уровня нет. Способ и последовательность зависят от принципа измерения, типа выходного сигнала, конструкции резервуара и возможностей прибора. Одним датчикам задают контрольные точки, другим – расстояния, плотность жидкости или геометрические параметры.

Что такое калибровка датчика уровня

Калибровка устанавливает соответствие между известным значением измеряемой величины и показанием прибора в заданных условиях. Это не обязательно изменение настроек: сначала можно установить величину расхождения и решить, допустима ли она для задачи.

• Калибровка – определение соотношения между контрольными значениями и результатами измерений с учетом условий и неопределенности применяемого метода.
• Настройка – изменение параметров прибора: диапазона, нулевой и верхней точек, единиц измерения, геометрии резервуара, фильтрации или других функций.
• Поверка – регламентированная метрологическая процедура подтверждения соответствия средства измерений установленным требованиям. Пользовательская настройка ее не заменяет.

Поэтому операция «калибровка» в меню датчика может фактически выполнять подстройку. Ее назначение следует проверять в руководстве конкретной модели.

Когда требуется калибровка

Необходимость калибровки определяется документацией прибора, требованиями к измерениям и условиями эксплуатации. Поводом для проверки могут стать:

• первичный ввод в эксплуатацию, если требуется подтверждение измерений;
• замена или переустановка датчика;
• изменение рабочего диапазона или условий, влияющих на показания;
• устойчивое расхождение с независимым измерением;
• обслуживание либо ремонт, влияющие на измерительные характеристики;
• периодический контроль по документации или регламенту.

Не каждый датчик нужно вручную калибровать после монтажа. Прибор с заводской калибровкой может требовать лишь проверки и задания рабочих параметров.

Способы калибровки датчика уровня

Способ выбирают по доступным контрольным значениям и функциям конкретного датчика. Изменение параметров и проверку точности следует рассматривать как разные операции.

По известному фактическому уровню

В резервуаре создают известный уровень либо определяют его независимым пригодным методом, после чего сравнивают с показанием датчика. Контрольный способ должен иметь достаточную точность для требуемой проверки. Методика может предусматривать одну или несколько точек; при обнаружении расхождения сначала устанавливают его причину.

По нижней и верхней точкам диапазона

Если прибор поддерживает двухточечную настройку, устанавливают соответствие между нижней и верхней границами рабочего диапазона и заданными значениями сигнала. Минимальный рабочий уровень не обязательно совпадает с дном резервуара, а максимальный – с его полной высотой.

Нельзя универсально приравнивать эти точки к определенным значениям тока или напряжения: выходной интерфейс, направление характеристики и масштабирование зависят от конфигурации.

Параметрическая настройка

У некоторых датчиков через локальный интерфейс, программу или связь задают диапазон, высоту и форму резервуара, контрольные расстояния, плотность среды, фильтрацию и другие параметры. Их набор определяется принципом измерения. Например, изменение плотности влияет на пересчет гидростатического давления в уровень.

Ввод параметров сам по себе не подтверждает точность: результат проверяют по независимому контрольному значению.

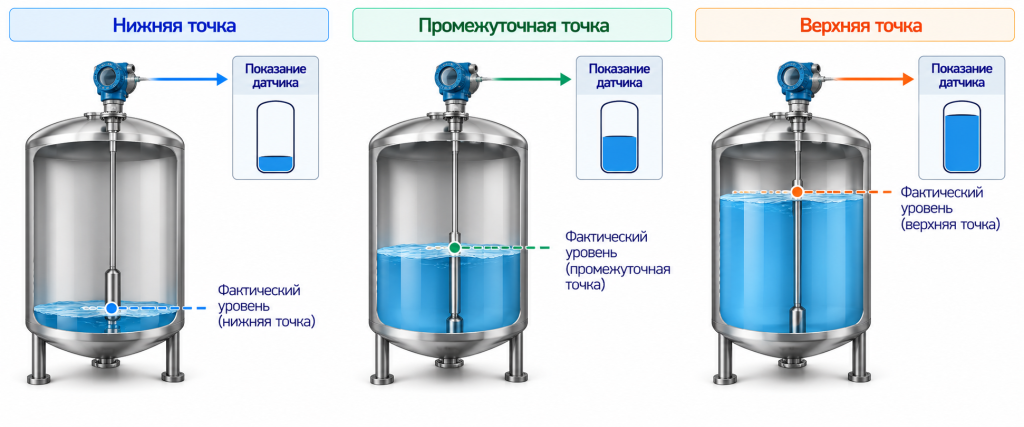

При калибровке показания датчика сопоставляют с известными значениями уровня в контрольных точках рабочего диапазона.

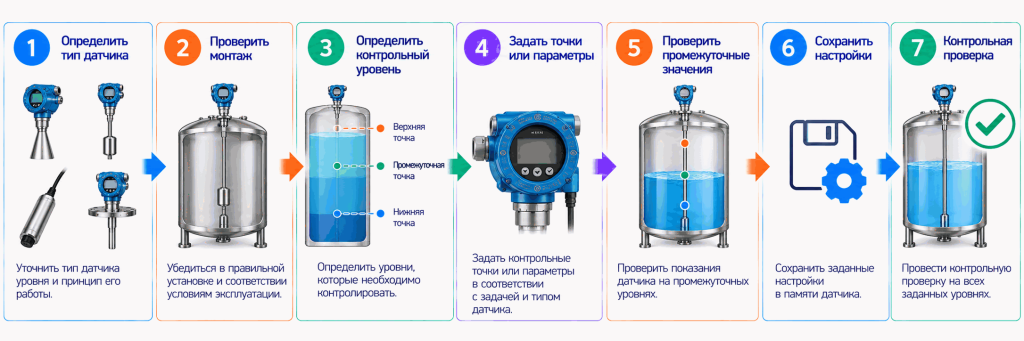

Порядок калибровки датчика уровня

Ниже приведена общая логика работ, а не универсальная инструкция по кнопкам. Порядок операций и допустимые действия определяет производитель. Перед работами обеспечивают безопасное состояние резервуара и оборудования с учетом свойств жидкости и технологического процесса.

Шаг 1. Определить тип датчика

Уточняют принцип измерения, диапазон, тип выходного сигнала, поддерживаемый способ настройки и требования документации. Проверяют, возможна ли калибровка на месте эксплуатации или требуется специальное оборудование.

Шаг 2. Проверить монтаж

Проверяют положение датчика, подключение, соответствие монтажным требованиям и факторы, влияющие на измерение. Например, препятствие в зоне бесконтактного измерения способно создавать ложное отражение. Корректировка показаний не устранит такую причину.

Шаг 3. Определить контрольные значения

Получают достоверное значение уровня или иной контрольной величины, предусмотренной методикой. Контроль «на глаз» не позволяет оценить погрешность. Если уровень нельзя безопасно изменять, используют допустимый производителем способ проверки или имитации измеряемой величины.

Шаг 4. Задать необходимые точки или параметры

При наличии соответствующей функции устанавливают границы диапазона, вводят геометрию, свойства жидкости, контрольные расстояния либо запускают штатную процедуру обучения. Не используют универсальные названия пунктов меню и не переносят настройки между разными моделями.

Шаг 5. Проверить промежуточные значения

По возможности сравнивают показания с контрольными значениями в нескольких точках рабочего диапазона. Совпадение на границах еще не подтверждает правильность характеристики между ними. Число точек и критерии приемки задаются методикой и требованиями к измерению.

Шаг 6. Зафиксировать результат

Сохраняют параметры, записывают контрольные значения, показания и выявленные расхождения. Затем проверяют работу в штатном режиме, включая передачу значения в систему управления, если она используется.

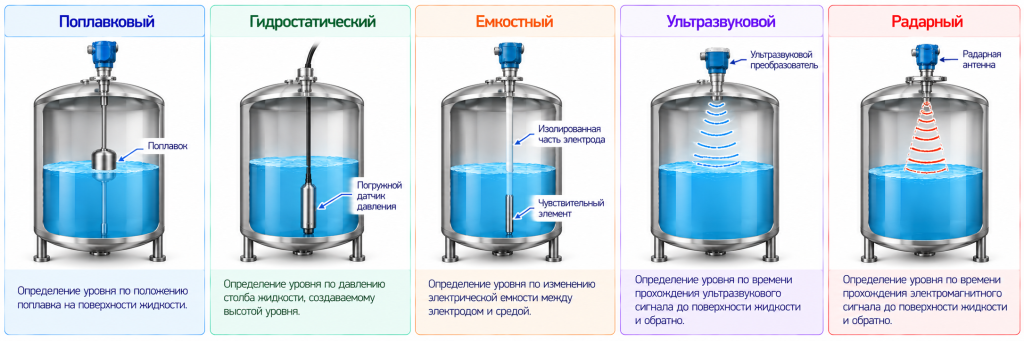

Особенности калибровки разных датчиков уровня

Принцип измерения определяет, какие величины и условия влияют на результат. Для сигнализатора предельного уровня проверяют точку срабатывания, а не непрерывную характеристику измерения.

Гидростатический прибор измеряет давление, связанное с высотой столба жидкости и ее плотностью. При изменении плотности одно и то же давление может соответствовать другому уровню. У бесконтактных приборов важно правильно задать опорное расстояние и преобразование измеренного расстояния в уровень.

Для конкретного датчика последовательность и параметры калибровки определяются его руководством по эксплуатации.

Калибровка датчика уровня топлива

Датчик уровня топлива может измерять высоту жидкости, а система учета – переводить ее в объем. Общая последовательность:

Известное количество или уровень топлива → показание датчика → проверка соответствия → предусмотренная корректировка.

Если система поддерживает калибровочную таблицу, контрольные точки связывают с фактическим уровнем или количеством топлива по методике производителя. При этом объем и высота – разные величины: в горизонтальном цилиндрическом баке равные изменения высоты соответствуют неодинаковым изменениям объема. Для корректного учета количества нужна геометрия резервуара или градуировочная таблица.

Работы с топливом проводят с соблюдением требований пожарной безопасности и документации системы. Универсальной процедуры для автомобильных и промышленных топливных датчиков нет.

Как проверить результат калибровки

Проверяют цепочку:

Фактический уровень → показание датчика → выходной сигнал → значение в системе управления.

Сравнение проводят в одинаковых единицах и с учетом преобразования расстояния в уровень, если датчик измеряет расстояние до поверхности.

По возможности проверяют нижнюю, промежуточную и верхнюю части рабочего диапазона, а при необходимости – повторяемость. Результат сопоставляют с допустимой погрешностью для конкретной задачи, а не просто с визуальным совпадением чисел.

Если на датчике уровень отображается правильно, но в ПЛК значение неверно, проверяют масштабирование сигнала, конфигурацию интерфейса и обработку данных. Если расхождение есть уже на датчике, сначала исключают монтаж, неверные параметры, свойства среды, помехи и неисправность прибора. Повторная подстройка без диагностики может скрыть проблему лишь в одной точке.

Ошибки при калибровке

Главное правило – установить причину расхождения и только затем решать, нужна ли настройка. Она не устраняет ограничения измерительного принципа и неисправности оборудования.
