Какой частотный преобразователь выбрать для насоса

Частотный преобразователь позволяет изменять скорость двигателя насоса и тем самым управлять его производительностью. В системах с датчиком давления ПЧ может автоматически изменять скорость насоса, чтобы поддерживать заданное давление. Выбирать ПЧ нужно по характеристикам двигателя и сети, типу и режиму работы насоса, требуемому диапазону регулирования и функциям автоматики.

При этом частотник нужен не каждой насосной системе. Его применение оправдано прежде всего там, где требуется изменять производительность, поддерживать давление или другой технологический параметр, автоматизировать работу оборудования либо обеспечить управляемый разгон и остановку двигателя.

Для чего нужен частотный преобразователь для насоса

Частотный преобразователь нужен для управления скоростью электродвигателя насоса. Изменяя частоту и связанные с ней электрические параметры питания двигателя в соответствии с алгоритмом управления, ПЧ позволяет изменять скорость привода и тем самым воздействовать на рабочую точку насосного оборудования в пределах, допустимых для конкретного насоса, двигателя и гидравлической системы.

• регулирования скорости насоса;
• изменения производительности в зависимости от потребления;
• поддержания давления или другого технологического параметра;
• управляемого разгона и остановки двигателя;
• автоматизации насосной системы;
• использования предусмотренных конкретным ПЧ функций контроля, диагностики и защиты.

Один из распространенных сценариев – поддержание давления в системе водоснабжения. Для этого недостаточно просто установить частотный преобразователь. Система должна измерять фактическое давление и изменять задание скорости в зависимости от отклонения от заданного значения.

Регулятор может быть встроен в ПЧ либо реализован внешним контроллером. Поэтому перед выбором необходимо проверить, способен ли конкретный преобразователь принять сигнал выбранного датчика и реализовать требуемый алгоритм управления либо работать по командам внешнего регулятора.

Что дает частотник насосу

Основной практический эффект ПЧ – возможность согласовывать производительность насоса с текущей потребностью системы вместо работы двигателя только с постоянной скоростью.

Например, если расход воды меняется в течение суток, насос необязательно должен постоянно работать в одном режиме. Система управления может увеличивать или уменьшать скорость в пределах допустимого рабочего диапазона.

• более гибкое управление производительностью;
• возможность поддерживать требуемый технологический параметр при изменении потребления;
• уменьшение пусковых электрических и механических воздействий по сравнению с прямым пуском при корректно выбранном времени разгона и достаточном пусковом моменте;
• автоматическое изменение режима по сигналу датчика или контроллера;
• в некоторых системах – снижение энергопотребления.

Последний эффект требует пояснения. Сам по себе частотный преобразователь не является гарантией экономии электроэнергии.

Для центробежного насоса при изменении скорости действуют законы подобия: в сопоставимых условиях подача приблизительно пропорциональна скорости, напор – квадрату скорости, а требуемая гидравлическая мощность – кубу скорости. Однако реальная рабочая точка определяется пересечением характеристики насоса и характеристики системы, поэтому эти зависимости нельзя использовать как универсальный расчет экономии.

В системе с переменным потреблением регулирование скоростью часто позволяет снизить затраты энергии по сравнению с постоянной работой на полной скорости и дросселированием. Фактический эффект зависит от доли статического напора, характеристики сети, рабочего диапазона, времени работы на частичных режимах и КПД насоса, двигателя и ПЧ. Для объемных и других типов насосов зависимости могут быть иными.

Как работает ПЧ в насосной системе

В системе автоматического регулирования ПЧ изменяет режим двигателя по команде регулятора, который сравнивает измеренный параметр с заданным значением.

Типовой контур поддержания давления можно представить так: датчик давления → сигнал обратной связи → регулятор → ПЧ → двигатель насоса → насос → система водоснабжения → датчик давления.

Если расход воды увеличивается, давление в системе может начать снижаться. Регулятор фиксирует отклонение и увеличивает задание приводу. ПЧ повышает скорость двигателя в пределах разрешенного диапазона, рабочая точка насоса изменяется, и система стремится вернуть давление к заданному значению.

При снижении потребления происходит обратный процесс: требуемая производительность уменьшается, и система может снизить скорость насоса. Если потребление становится очень малым, насосный алгоритм некоторых ПЧ может остановить насос и затем запустить его при выполнении условия пробуждения. Наличие и логика такого режима зависят от конкретного устройства.

Регулятор не обязательно является отдельным устройством. Во многих задачах эту функцию выполняет встроенный ПИД-регулятор ПЧ, если конкретная модель имеет соответствующие входы и программные возможности. В другой системе регулирование может выполнять внешний ПЛК или специализированный контроллер.

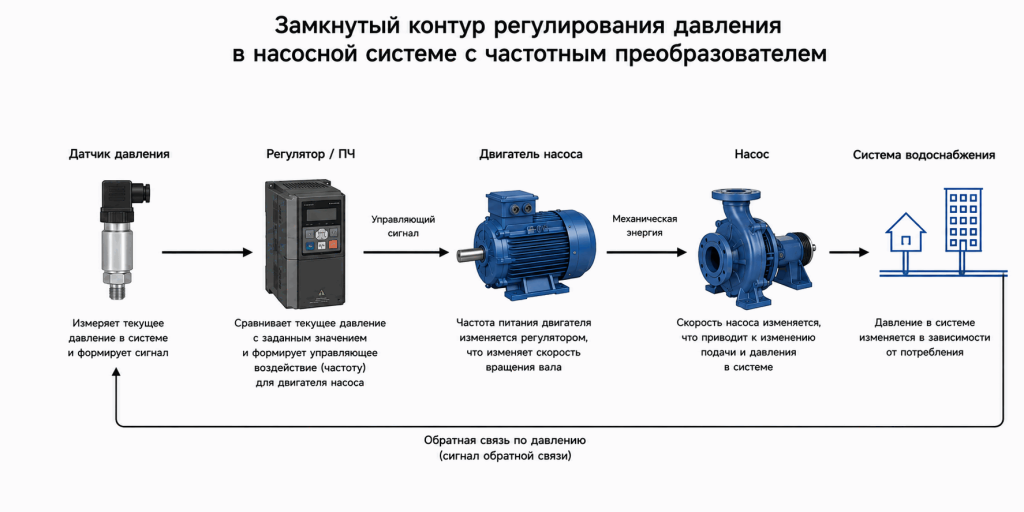

Принцип регулирования давления насосом с частотным преобразователем: датчик измеряет давление в системе, регулятор/ПЧ сравнивает его с заданным значением и изменяет частоту питания двигателя. Скорость насоса меняется, корректируя подачу и давление, а измеренное давление возвращается в контур обратной связи.

Когда ПЧ для насоса действительно нужен

Частотный преобразователь наиболее оправдан там, где рабочий режим насосной системы изменяется и требуется управлять производительностью.

• расход воды существенно меняется;
• необходимо поддерживать давление или другой параметр;
• требуется регулировать производительность насоса;
• насос входит в автоматизированную систему;
• прямой пуск нежелателен по условиям работы электросети, двигателя или механизма;
• технологический процесс требует изменения скорости.

Например, в системе водоснабжения потребление воды постоянно меняется. Если насос рассчитан на максимальный расход, при малом потреблении его полная производительность может быть не нужна. Регулирование скорости позволяет адаптировать работу оборудования к текущему режиму.

Но установка ПЧ не является обязательным улучшением любой насосной установки. Если насос длительно работает около одной расчетной рабочей точки, изменение производительности не требуется, а пуск и автоматизация уже решены другими средствами, техническую и экономическую целесообразность частотного регулирования оценивают отдельно. Для задачи только плавного пуска также следует сравнить ПЧ с устройством плавного пуска: оно не регулирует скорость в установившемся режиме, но может быть достаточным, если именно регулирование не требуется.

Как выбрать частотный преобразователь для насоса

ПЧ для насоса выбирают не только по мощности в кВт. Необходимо последовательно проверить двигатель, электросеть, тип насоса, рабочий режим и требования к автоматике.

Шаг 1. Определить характеристики двигателя насоса

Сначала изучают шильдик и документацию электродвигателя. Для первичного подбора нужны как минимум:

• тип двигателя;
• номинальная мощность;
• номинальный ток;
• номинальное напряжение;
• номинальная частота;
• схема соединения обмоток, если она влияет на согласование двигателя с выходом ПЧ;
• другие параметры, необходимые для выбранного алгоритма управления.

Мощность позволяет предварительно определить подходящий типоразмер преобразователя, но окончательно выбирать ПЧ только по совпадению значений в кВт нельзя.

Особенно важен номинальный ток двигателя. Допустимый длительный выходной ток ПЧ должен соответствовать требованиям двигателя и выбранного режима нагрузки, а при наличии перегрузочных режимов необходимо отдельно проверить перегрузочную способность преобразователя.

Шаг 2. Проверить питающую сеть

Следующий этап – согласовать связку: электросеть → ПЧ → двигатель насоса.

Вход ПЧ должен соответствовать доступному напряжению и числу фаз питающей сети. Выход преобразователя, в свою очередь, должен соответствовать типу и номинальному напряжению двигателя.

Наличие подходящего входного питания еще не означает автоматическую совместимость ПЧ с двигателем. Например, ПЧ с однофазным входом в распространенном исполнении может формировать трехфазный выход для трехфазного двигателя. Конкретную входную и выходную схему проверяют по документации, а не определяют по числу фаз сети по аналогии.

Шаг 3. Учесть тип и режим работы насоса

Характер нагрузки влияет на требования к приводу. Поэтому нельзя автоматически применять одинаковые правила ко всем насосам.

Для центробежных насосов характерны зависимости подачи, напора и мощности от скорости, благодаря которым частотное регулирование широко применяется в системах водоснабжения, отопления и других инженерных системах.

У объемных и специализированных насосов характер нагрузки и ограничения могут быть другими. Для них необходимо отдельно учитывать рекомендации производителя.

• тип насоса;
• рабочий диапазон;
• характер нагрузки;
• продолжительность и режим эксплуатации;
• допустимый диапазон скорости;
• ограничения по минимальной и максимальной скорости;
• требования к охлаждению двигателя и самого насоса;
• допустимую область работы насоса по его характеристике, если производитель задает такие ограничения.

Нельзя назначать универсальную минимальную частоту ПЧ для всех насосов. Допустимый диапазон определяют по документации насосного агрегата и двигателя. Также важно, чтобы регулирование не уводило насос в длительно недопустимую область работы по расходу, напору, кавитационному запасу или другим ограничениям производителя.

Шаг 4. Проверить выходной ток ПЧ

Один из ключевых параметров выбора – допустимый выходной ток преобразователя.

Номинальный ток двигателя сравнивают с длительно допустимым выходным током ПЧ для того режима нагрузки, в котором будет работать насос. Если производитель преобразователя предусматривает разные нагрузочные режимы, например normal duty и heavy duty, необходимо использовать характеристики именно выбранного режима.

Также проверяют допустимую перегрузку, ее продолжительность и условия повторения. Универсальное правило «берите частотник на одну ступень мощнее» здесь не применяется.

Шаг 5. Определить способ регулирования

Нужно заранее определить, как именно должна управляться насосная система.

• ручное изменение скорости;
• поддержание постоянного давления;
• регулирование по расходу, уровню или другому параметру;
• управление по внешнему аналоговому сигналу;
• команды от ПЛК или другого контроллера;
• работа непосредственно по сигналу датчика при наличии соответствующего регулятора.

От выбранной схемы зависит набор необходимых входов, выходов и алгоритмов ПЧ.

Шаг 6. Проверить необходимые функции

• встроенный ПИД-регулятор;
• аналоговый вход требуемого типа для датчика;
• дискретные входы и выходы;
• необходимые интерфейсы и протоколы связи;
• режим сна и автоматического пробуждения;
• контроль заданных параметров системы;
• функции диагностики;
• предусмотренные производителем функции защиты двигателя и оборудования.

Например, наличие ПИД-регулятора само по себе еще не гарантирует возможность подключить любой датчик давления. Необходимо проверить тип сигнала датчика, его диапазон, питание датчика при необходимости, характеристики аналогового входа и возможности масштабирования сигнала в конкретном ПЧ.

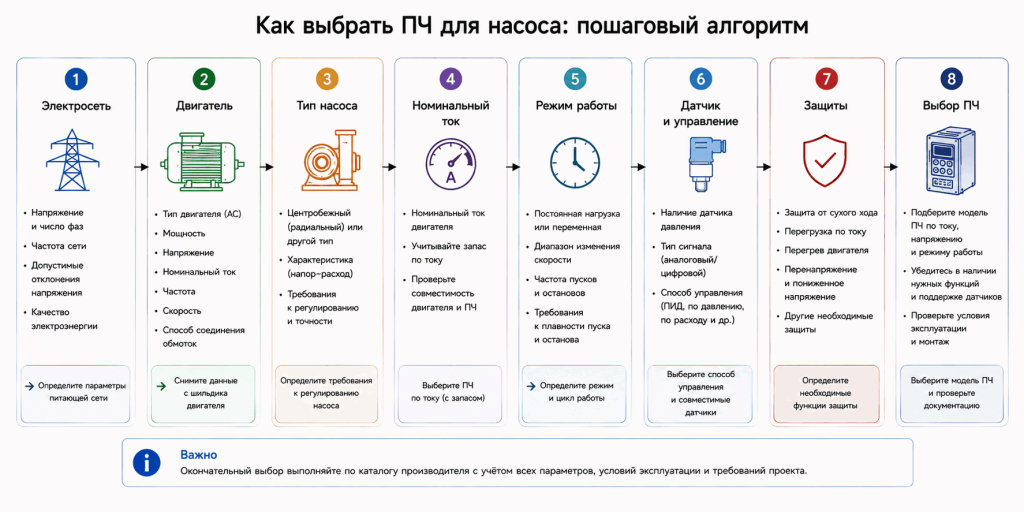

Алгоритм выбора ПЧ для насоса: определяют параметры электросети и двигателя, учитывают тип насоса, номинальный ток и режим работы, затем выбирают способ управления, совместимые датчики и необходимые функции защиты. Итоговую модель ПЧ проверяют по технической документации производителя и условиям эксплуатации.

Как выбрать ПЧ для скважинного насоса

Для скважинного насоса к общим критериям выбора добавляются особенности погружного двигателя, охлаждения и длинной кабельной линии.

Сначала необходимо убедиться, что производитель насосного агрегата допускает работу двигателя от частотного преобразователя и определить разрешенный диапазон скорости или частоты.

Это особенно важно для погружных двигателей, охлаждение которых зависит от скорости потока воды относительно корпуса. Недостаточный обдувающий поток может создать недопустимый тепловой режим даже при электрически допустимой нагрузке. Универсальную минимальную частоту для всех скважинных насосов назначать нельзя – ограничения берут из документации производителя; в отдельных скважинах для обеспечения требуемого охлаждения может применяться охлаждающий кожух.

• тип и характеристики погружного двигателя;
• номинальное напряжение и ток;
• совместимость двигателя с частотным регулированием;
• допустимый диапазон скорости или частоты;
• требования к охлаждению;
• длину кабеля от ПЧ до двигателя;
• требования к типу моторного кабеля;
• необходимость выходного реактора, dU/dt-фильтра, синус-фильтра или других решений, если они предусмотрены документацией;
• совместимость датчика давления с системой управления;
• необходимые функции защиты.

Длинный моторный кабель имеет значение не только из-за падения напряжения. Быстрые фронты импульсного выходного напряжения ПЧ, отражения в линии и емкость кабеля могут увеличивать напряжение на выводах двигателя, токовую нагрузку выходного каскада и электрическую нагрузку на изоляцию. Допустимую длину кабеля и необходимость дополнительных выходных устройств определяют по документации ПЧ и двигателя.

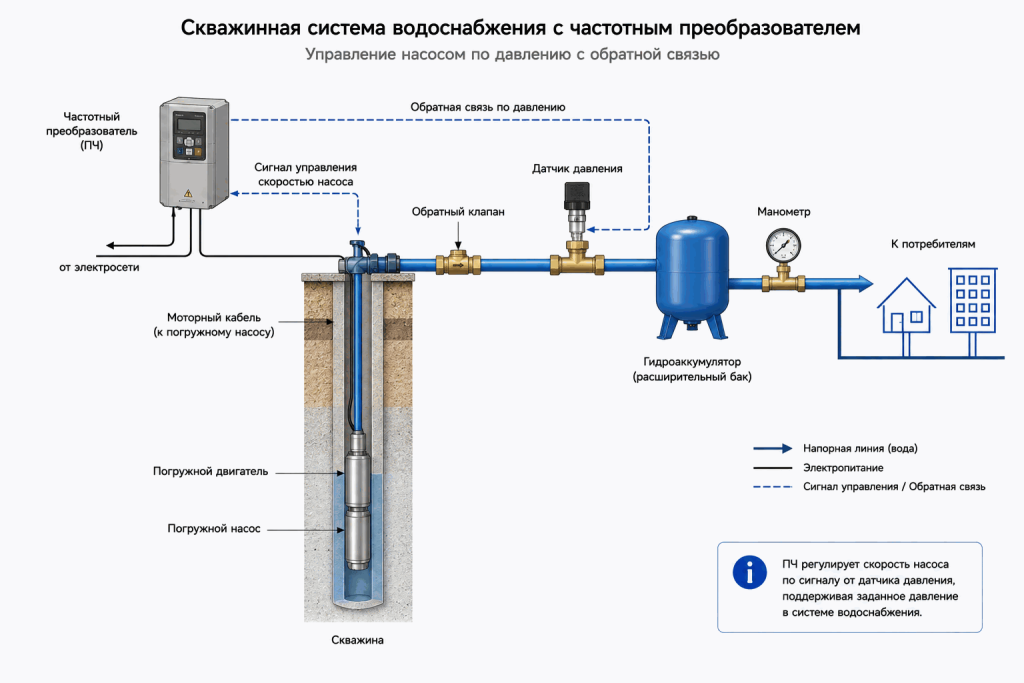

Скважинная система водоснабжения с ПЧ: частотный преобразователь управляет двигателем погружного насоса через моторный кабель, а вода по напорной линии поступает к потребителям. Датчик измеряет давление в системе и передает сигнал обратной связи в систему управления ПЧ для регулирования скорости насоса.

Какие функции защиты нужны насосной системе

При выборе важно различать защиту самого преобразователя, защиту электродвигателя и технологическую защиту насосной системы. Это разные уровни защиты.

ПЧ обычно имеет собственные функции контроля электрических и тепловых режимов, набор которых зависит от модели. Но наличие защит преобразователя не означает, что насос автоматически защищен от всех аварийных состояний.

• защита двигателя от перегрузки;
• контроль перегрева при наличии соответствующего датчика или расчетной модели, предусмотренной ПЧ;
• контроль допустимых электрических параметров;
• защита насоса от сухого хода;
• контроль аварии или обрыва сигнала датчика;
• контроль минимального и максимального давления;
• защита от недопустимых режимов работы насоса;
• другие функции технологической автоматики.

Особенно осторожно следует относиться к защите от сухого хода. В одном ПЧ может быть предусмотрен специальный насосный алгоритм косвенного обнаружения такого режима, в другой системе потребуется датчик уровня, давления, протока или отдельное устройство защиты.

Поэтому при подборе нужно выяснить не просто, есть ли в описании слово «защита», а какую именно неисправность обнаруживает функция, по какому признаку, при каких условиях она достоверна и какое действие выполняет система после срабатывания.

Типичные ошибки при выборе ПЧ для насоса

Основная ошибка – выбрать преобразователь только по мощности двигателя. Совпадение значений в кВт не подтверждает электрическую и нагрузочную совместимость оборудования.

• игнорирование номинального тока двигателя;
• несоответствие входного питания ПЧ имеющейся сети;
• несогласованность выхода ПЧ и напряжения или типа двигателя;
• отсутствие проверки совместимости двигателя с частотным регулированием;
• использование универсальной минимальной частоты без документации насоса;
• игнорирование допустимой области работы насоса при изменении скорости;
• отсутствие нужного аналогового входа для датчика;
• несовместимость типа сигнала датчика со входом ПЧ;
• предположение, что любой ПЧ способен самостоятельно поддерживать постоянное давление;
• предположение, что любой ПЧ имеет полноценную защиту насоса от сухого хода;
• игнорирование требований к охлаждению погружного двигателя;
• отсутствие учета длины моторного кабеля;
• универсальный запас по мощности без технического обоснования.

Часть этих ошибок обнаруживается только после монтажа: например, выясняется, что ПЧ нельзя непосредственно подключить к выбранному датчику или его насосный алгоритм не обеспечивает нужный режим. Поэтому функциональную совместимость лучше проверять одновременно с электрическими характеристиками, а не после покупки оборудования.

Кратко: какой частотный преобразователь выбрать для насоса

ПЧ для насоса выбирают прежде всего по характеристикам двигателя и питающей сети, а затем по типу насоса и режиму работы насосной системы. Необходимо проверить номинальный ток, напряжение, допустимую нагрузку и перегрузку, диапазон регулирования, совместимость с датчиком и наличие необходимых функций автоматики.

Для скважинного насоса дополнительно учитывают допустимость частотного регулирования погружного двигателя, требования к охлаждению, диапазон скорости и длину моторного кабеля.

Если требуется поддерживать давление, необходимо проверить всю цепочку управления: датчик → вход ПЧ или контроллера → регулятор → двигатель → насос. Само наличие частотного преобразователя функцию постоянного давления не гарантирует.
