Как выбрать частотный преобразователь: подробное руководство

Частотный преобразователь выбирают с учетом характеристик электродвигателя и нагрузки, параметров питающей сети, требуемого способа управления и условий эксплуатации. Ориентироваться только на мощность двигателя в кВт недостаточно: необходимо проверить как минимум напряжение и номинальный ток двигателя, допустимый выходной ток ПЧ и его перегрузочную способность.

Правильная последовательность выбора выглядит так: сначала определяют, от какой сети будет работать привод и каким двигателем нужно управлять, затем оценивают характер нагрузки и требуемые режимы работы. После этого выбирают способ управления, необходимые функции и исполнение ПЧ.

Какие данные нужны для выбора ПЧ

Перед выбором частотного преобразователя необходимо собрать исходные данные о двигателе, механизме, электросети и условиях эксплуатации. Без них сравнение ПЧ только по мощности или цене не позволяет определить совместимость с приводом.

• тип электродвигателя;
• номинальная мощность;
• номинальный ток;
• номинальное напряжение;
• номинальная частота;
• схема соединения обмоток, если она влияет на согласование двигателя с выходом ПЧ;
• характер нагрузки;
• режим работы механизма;
• параметры питающей сети;
• требуемый диапазон регулирования скорости;
• условия установки;
• необходимые входы, выходы, интерфейсы связи и функции управления.

Параметры двигателя в первую очередь берут с его шильдика и из технической документации. При этом нельзя рассматривать двигатель отдельно от механизма. Электродвигатели одинаковой мощности могут приводить насос, вентилятор, конвейер или другой механизм и предъявлять разные требования к пусковому моменту, разгону и допустимой перегрузке.

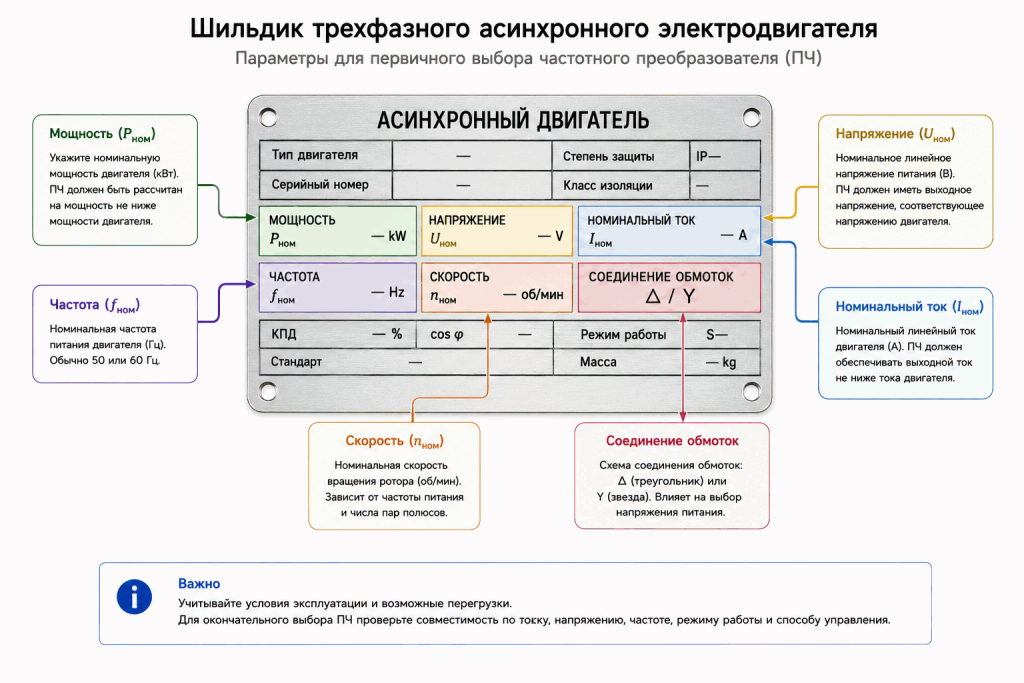

Основные данные шильдика электродвигателя для первичного подбора частотного преобразователя: номинальные мощность, напряжение, ток, частота и скорость, а также схема соединения обмоток. Окончательный выбор ПЧ выполняют с учетом совместимости с двигателем, характера нагрузки и условий эксплуатации.

Какие бывают частотные преобразователи

Частотные преобразователи различаются не только мощностью. Для практического выбора важны параметры питания, допустимый выходной ток, поддерживаемые типы двигателей, алгоритмы управления, функциональность и конструктивное исполнение.

По параметрам питающей сети существуют ПЧ, рассчитанные на разные напряжения и число фаз на входе. При этом характеристики выхода преобразователя необходимо отдельно согласовывать с двигателем.

По нагрузочной способности преобразователи могут иметь разные допустимые токи и режимы перегрузки даже при близкой указанной мощности. У некоторых серий один и тот же типоразмер имеет разные допустимые характеристики для режимов нормальной и тяжелой нагрузки, поэтому сравнивать только значение мощности в каталоге нельзя.

Различаются ПЧ и по поддерживаемым типам двигателей. Возможность управления асинхронным, синхронным или другим двигателем определяется конкретной моделью и ее алгоритмами управления.

Еще одно различие – функциональность. В зависимости от модели могут быть доступны аналоговые и дискретные сигналы, интерфейсы связи, встроенный ПИД-регулятор, специальные режимы управления и функции диагностики.

По исполнению ПЧ также отличаются степенью защиты, допустимой температурой окружающей среды, способом охлаждения и требованиями к монтажу.

Поэтому вопрос «какие бывают частотники» практически полезнее рассматривать не как формальную классификацию, а как набор характеристик, которые необходимо сопоставить с конкретной задачей.

Выбор по напряжению питания

При выборе ПЧ необходимо согласовать три элемента: электросеть → частотный преобразователь → электродвигатель.

Сначала определяют параметры сети в месте установки и проверяют, соответствует ли им вход конкретного преобразователя. Важно учитывать не только номинальное напряжение, но и допустимое число фаз на входе. Затем проверяют характеристики выхода ПЧ и номинальное напряжение двигателя.

Важно не путать входное и выходное напряжение преобразователя. То, что ПЧ можно подключить к имеющейся сети, еще не означает автоматическую совместимость его выхода с конкретным двигателем. Например, наличие однофазного входа у определенного ПЧ не означает однофазный выход для обычного однофазного двигателя: распространенные модели с однофазным питанием формируют трехфазный выход для соответствующего двигателя. Конкретную схему всегда проверяют по документации.

Отдельного внимания требует схема соединения обмоток двигателя. На шильдике трехфазного двигателя могут быть указаны разные номинальные напряжения для соединения «звездой» и «треугольником». Какое соединение допустимо при работе от конкретного ПЧ, определяют по паспортным данным двигателя, характеристикам выхода преобразователя и документации производителей.

Поэтому выбирать частотник по принципу «мощность двигателя совпадает с мощностью ПЧ» нельзя. Сначала должна быть подтверждена электрическая совместимость сети, преобразователя и двигателя.

Выбор по мощности и номинальному току двигателя

Мощность двигателя – важный, но не единственный параметр выбора ПЧ. Один из ключевых параметров, который необходимо сопоставлять с преобразователем, – номинальный ток двигателя.

Производители ПЧ обычно указывают рекомендуемую мощность двигателя для определенных условий применения. Такое значение удобно для предварительного выбора типоразмера, но окончательное решение принимают после проверки допустимого выходного тока и режима нагрузки.

Номинальный ток двигателя берут с шильдика или из документации для той схемы соединения обмоток и номинального напряжения, при которых двигатель будет работать от преобразователя.

Допустимый длительный выходной ток выбранного ПЧ должен быть не ниже тока, требуемого двигателю в рассматриваемом режиме, с учетом условий применения и правил выбора конкретной серии. Кроме длительного тока необходимо проверить, способен ли преобразователь выдерживать требуемые кратковременные перегрузки.

Именно поэтому универсальное правило «всегда выбирайте частотник на одну мощность выше» некорректно. В одном приводе увеличение типоразмера может быть обосновано нагрузкой, условиями эксплуатации или требованиями производителя, а в другом не даст практического преимущества.

Не следует использовать и противоположное упрощение: если номинальные токи формально совпадают, это еще не подтверждает правильность выбора. Необходимо учитывать характер нагрузки, перегрузочную способность, режим коммутации, условия охлаждения и ограничения производителя.

Как характер нагрузки влияет на выбор

Характер нагрузки определяет, какой момент требуется от двигателя при пуске, разгоне и установившейся работе. Поэтому одинаковая мощность электродвигателей не означает одинаковые требования к частотному преобразователю.

У центробежных насосов и вентиляторов требуемый момент обычно уменьшается при снижении скорости, поэтому для них часто применимы режимы ПЧ, рассчитанные на переменный момент. Но это нельзя автоматически переносить на все насосы и вентиляторы: объемные насосы и некоторые специальные механизмы имеют другой характер нагрузки.

У конвейера требования другие: для начала движения может потребоваться значительный момент уже на низкой скорости, особенно если механизм запускается загруженным.

Компрессоры существенно различаются по конструкции и условиям запуска. Требования к ПЧ для конкретного компрессора необходимо определять по характеристикам механизма и рекомендациям его производителя, а не только по мощности двигателя.

Еще более высокие требования к пусковому моменту, динамике, торможению и перегрузочной способности могут возникать у подъемных механизмов и оборудования с тяжелым пуском. Для таких задач важны не только ток ПЧ, но и специализированные функции безопасности и управления, если они необходимы конкретному механизму.

Таким образом, вопрос при выборе должен звучать не только «какой мощности двигатель?», но и «какую механическую нагрузку он приводит и как изменяется требуемый момент в течение рабочего цикла?».

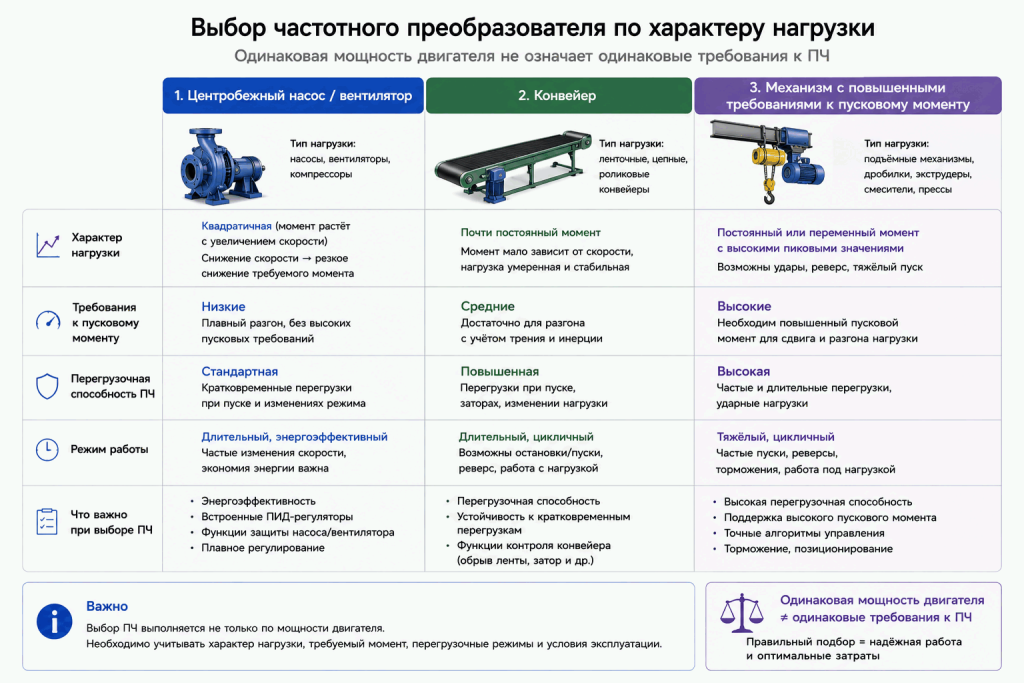

Выбор частотного преобразователя зависит от характера нагрузки: насосы и вентиляторы, конвейеры и механизмы с тяжелым пуском предъявляют разные требования к моменту и перегрузочной способности ПЧ. Поэтому одинаковая мощность электродвигателей не означает, что для них подойдет один и тот же типоразмер и режим работы преобразователя.

Перегрузочная способность ПЧ

Перегрузочная способность показывает, какой ток сверх длительно допустимого ПЧ способен обеспечить, в течение какого времени и при каких условиях повторения. Для выбора недостаточно увидеть одно максимальное значение тока или процент перегрузки.

• допустимую величину перегрузки;
• продолжительность перегрузки;
• условия и периодичность повторного возникновения перегрузки;
• рабочий цикл механизма;
• базовый ток или режим, относительно которого производитель задает перегрузку;
• ограничения конкретного ПЧ.

Например, повышенный ток может потребоваться при разгоне загруженного механизма или при кратковременном росте технологической нагрузки. Если такие режимы возникают регулярно, ПЧ должен быть рассчитан именно на соответствующий цикл работы.

У разных производителей и серий условия задания перегрузочной способности различаются. Поэтому сравнивать два преобразователя только по обозначению вроде «150 % перегрузки» без времени, базового тока и условий повторения некорректно.

Если требуемая нагрузка превышает возможности выбранного ПЧ, преобразователь может ограничивать ток, не обеспечивать требуемый момент или отключаться по защите. Поэтому перегрузочную характеристику проверяют до покупки, а не пытаются компенсировать неправильный выбор настройками после монтажа.

Как выбрать способ управления двигателем

Способ управления выбирают по типу двигателя и требованиям механизма к моменту, диапазону скоростей, динамике и точности поддержания режима.

Для сравнительно простых задач с асинхронным двигателем может быть достаточно скалярного управления. В таком режиме ПЧ управляет двигателем на основе заданной зависимости частоты и напряжения. Такой подход широко применяется там, где не требуется высокоточное управление моментом и сложная динамика.

Векторные алгоритмы позволяют точнее управлять величинами, связанными с магнитным потоком и моментом двигателя. Они востребованы в задачах, где важны высокий момент на низких скоростях, более широкий регулируемый диапазон или улучшенная динамика.

При этом утверждение «векторное управление всегда лучше скалярного» неверно. Более сложный алгоритм нужен только тогда, когда его преимущества действительно требуются механизму. Он может предъявлять дополнительные требования к вводу параметров двигателя и идентификации, а отдельные режимы – к датчику обратной связи.

Кроме скалярного и векторного управления конкретные ПЧ могут поддерживать другие алгоритмы и типы двигателей. Выбор всегда следует делать по возможностям конкретной серии и требованиям привода.

Какие функции ПЧ действительно нужны

Функциональность ПЧ выбирают исходя из схемы автоматизации. Избыточное количество функций само по себе не делает преобразователь более подходящим.

• дискретные входы для команд пуска, останова или выбора режимов;
• дискретные выходы для передачи состояния;
• аналоговые входы для задания скорости или получения сигнала датчика;
• аналоговые выходы;
• встроенный ПИД-регулятор;
• интерфейсы и протоколы связи с ПЛК, панелью оператора или диспетчерской системой;
• поддержка требуемых внешних сигналов и датчиков;
• заданные режимы разгона и торможения;
• функции диагностики и защиты, предусмотренные производителем.

Например, для автоматического поддержания давления насосом может понадобиться аналоговый вход для сигнала датчика и встроенный ПИД-регулятор либо управление от внешнего контроллера. Для интеграции привода в АСУ может быть важнее наличие конкретного интерфейса и протокола связи.

Если технологический процесс требует быстрого торможения, одного параметра времени замедления может быть недостаточно: нужно проверить способность ПЧ и всей системы отводить или рассеивать энергию торможения и наличие требуемых средств для этого. Это особенно важно для инерционных и потенциально активных нагрузок.

Не следует предполагать, что перечисленные возможности присутствуют в любом частотном преобразователе. Их наличие, количество входов и выходов, поддерживаемые типы сигналов и протоколы проверяют по документации конкретной модели.

Условия эксплуатации и установка

Даже правильно выбранный по электрическим характеристикам ПЧ может оказаться неподходящим, если условия эксплуатации выходят за пределы, установленные производителем.

• допустимую температуру окружающей среды;
• требования к вентиляции и охлаждению;
• влажность;
• допустимую запыленность и другие воздействия среды;
• степень защиты корпуса;
• допустимую высоту установки;
• монтажные зазоры;
• возможность размещения внутри шкафа или вне него.

Степень защиты корпуса и допустимая температура – разные характеристики. Например, более высокая степень IP сама по себе не означает, что устройство может работать при более высокой температуре или без соблюдения требований к охлаждению.

При установке ПЧ в шкафу нужно учитывать не только температуру помещения, но и тепловыделение оборудования внутри шкафа и возможность отвода тепла.

Для повышенной температуры, большой высоты над уровнем моря и некоторых других условий производитель может требовать снижения допустимого выходного тока или мощности. Применять универсальный коэффициент снижения нельзя – значения берут из документации конкретной серии.

Также при проектировании установки учитывают требования производителя к монтажу, заземлению, кабелям, электромагнитной совместимости и допустимой длине моторного кабеля. Для длинных линий или чувствительного двигателя могут потребоваться дополнительные выходные устройства, если это предусмотрено рекомендациями производителя. Подробные правила подключения читайте в этой статье.

Как выбрать ПЧ для конкретной задачи

Универсальный подбор частотного преобразователя можно выполнить в девять шагов.

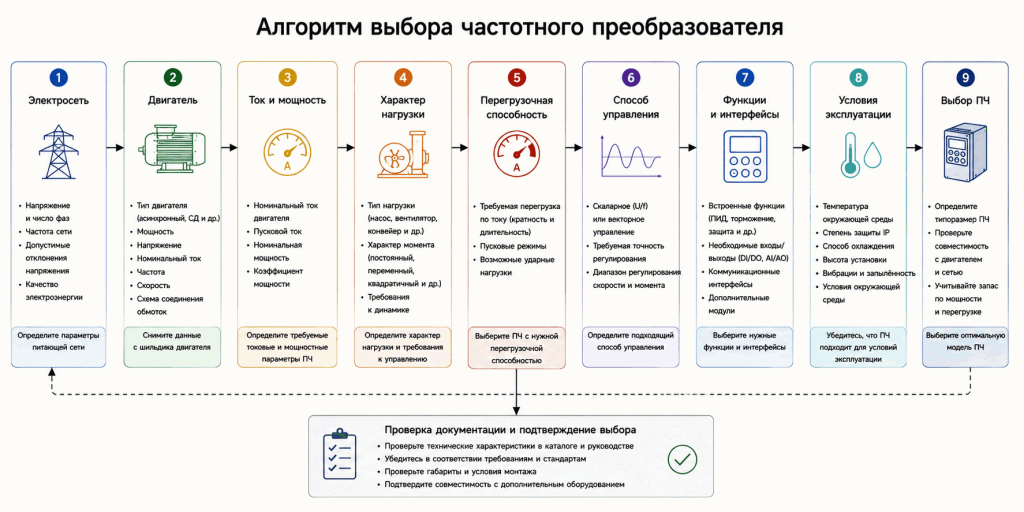

Алгоритм выбора частотного преобразователя: определяют параметры электросети и двигателя, оценивают номинальный ток и мощность, характер нагрузки и требуемую перегрузочную способность, затем выбирают способ управления, функции и интерфейсы с учетом условий эксплуатации. Перед окончательным выбором ПЧ его характеристики и совместимость с оборудованием проверяют по документации производителя.

Типичные ошибки при выборе частотника

Наиболее распространенная ошибка – выбирать ПЧ только по указанной мощности двигателя. Такой подход не учитывает номинальный ток, характер нагрузки и перегрузочные режимы.

• игнорировать номинальный ток двигателя;
• не проверять соответствие входного питания ПЧ имеющейся сети;
• не согласовывать выход ПЧ с номинальным напряжением двигателя;
• игнорировать допустимую схему соединения обмоток;
• считать все насосы, вентиляторы и другие механизмы одинаковыми по характеру нагрузки;
• не проверять длительность, базовый ток и повторяемость допустимой перегрузки;
• выбирать алгоритм управления без учета типа двигателя и требований механизма;
• обнаруживать отсутствие нужного входа, выхода, протокола или функции уже после покупки;
• не учитывать тормозной режим, если механизм должен быстро замедляться или возвращать энергию в привод;
• не учитывать температуру, охлаждение, степень защиты, высоту и другие условия установки;
• автоматически выбирать преобразователь «на одну ступень мощнее» без технической причины.

Ошибкой может быть и неоправданно большой запас. ПЧ большего типоразмера иногда допустим и может быть обоснован нагрузкой или условиями эксплуатации, но это нужно проверять по документации. В частности, необходимо убедиться, что преобразователь позволяет корректно ввести параметры и реализовать защиту конкретного двигателя, а выбранный алгоритм управления сохраняет требуемые характеристики при таком соотношении ПЧ и двигателя.

Кратко: как правильно подобрать частотный преобразователь

Чтобы правильно выбрать частотный преобразователь, сначала определяют характеристики электродвигателя и питающей сети, затем учитывают характер нагрузки и требуемую перегрузочную способность. После этого проверяют способ управления, необходимые функции, интерфейсы и условия эксплуатации. Мощность двигателя – важный, но не единственный критерий: при подборе обязательно учитывают номинальный ток двигателя, допустимый выходной ток ПЧ и требования производителя.

Упрощенно алгоритм можно представить так: электросеть + двигатель + номинальный ток + нагрузка + перегрузка + управление + функции + условия эксплуатации → подходящий ПЧ.
