Как включить, запустить и управлять частотным преобразователем

Чтобы включить и запустить частотный преобразователь, сначала проверяют готовность ПЧ, двигателя и механизма, затем подают питание на преобразователь и убеждаются в отсутствии аварий. После этого подают отдельную команду Пуск, а скорость двигателя регулируют через настроенный источник задания частоты. Для штатной остановки используют команду Стоп, а при необходимости после завершения работы привода отдельно отключают питание ПЧ.

Важно различать два действия: включить ПЧ – значит подать на преобразователь питание и привести его в состояние готовности; запустить двигатель – значит дать включенному ПЧ команду на работу привода. Подача питания и запуск двигателя – не одно и то же.

Типовая последовательность эксплуатации:

проверка оборудования → подача питания на ПЧ → проверка готовности → команда Пуск → работа и изменение задания → команда Стоп → при необходимости отключение питания.

Конкретные кнопки, обозначения дисплея, доступные режимы и последовательность действий зависят от производителя, серии преобразователя частоты и настроенной схемы управления.

Что проверить перед включением частотника

Перед первым или повторным запуском необходимо убедиться, что преобразователь, двигатель и приводимый механизм готовы к работе.

Проверяют:

• правильность подключения оборудования;
• готовность двигателя;
• состояние приводимого механизма;
• отсутствие активной аварии ПЧ;
• наличие необходимых настроек двигателя;
• выбранный источник команды Пуск/Стоп;
• выбранный источник задания частоты;
• допустимый рабочий диапазон;
• безопасность запуска механизма.

Источник команды и источник задания необходимо проверять отдельно. Например, ПЧ может принимать Пуск от внешней автоматики, а задание частоты – с панели или по аналоговому сигналу. Если оператор ожидает управление с другого источника, исправный преобразователь может не реагировать на его действия.

Также необходимо учитывать возможность неожиданного запуска. Если схема управления допускает автоматический пуск после подачи питания, восстановления электроснабжения или появления внешней команды, нахождение людей в опасной зоне механизма недопустимо.

Если преобразователь еще не подключен, порядок монтажа рассмотрен в статье «Как подключить частотный преобразователь». Настройка параметров рассматривается в статье «Как программировать частотный преобразователь», а согласование ПЧ с двигателем – в материале «Как подключить и настроить ПЧ для электродвигателя».

Как включить частотный преобразователь

Чтобы включить частотный преобразователь, на него подают питание предусмотренным проектом способом и после инициализации проверяют состояние ПЧ. Сам факт включения преобразователя еще не означает, что двигатель должен начать вращаться.

Общий порядок:

1. Убедиться в готовности оборудования и механизма.
2. Подать питание предусмотренным схемой способом.
3. Дождаться завершения инициализации ПЧ.
4. Проверить индикацию и отсутствие активной аварии.
5. Убедиться, что выбран требуемый режим и источник управления.

После подачи питания ПЧ выполняет внутреннюю инициализацию. Если преобразователь готов к работе, дальнейшее поведение определяется его настройками, состоянием входов и внешней системой управления.

Подача питания сама по себе не является универсальной командой Пуск. Однако нельзя исходить и из обратного предположения, что двигатель после включения питания обязательно останется неподвижным. Некоторые системы допускают автоматический запуск или восстановление работы при выполнении заданных условий. Поэтому поведение ПЧ после подачи или восстановления питания необходимо заранее проверить по настройкам и документации.

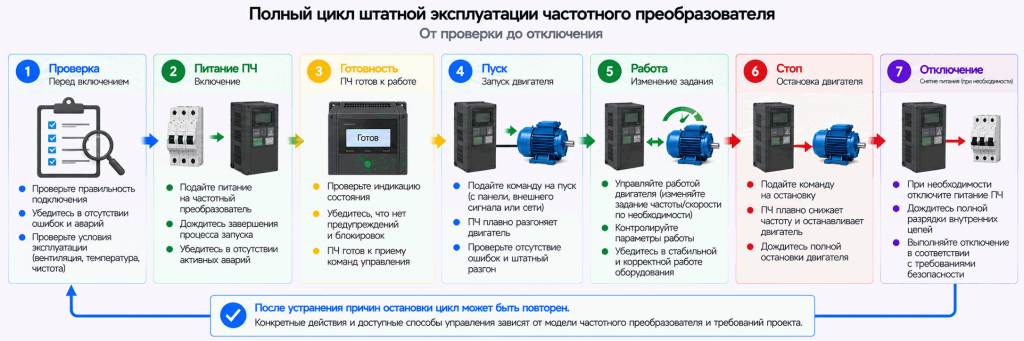

Последовательность штатной эксплуатации настроенного ПЧ: перед запуском проверяют систему, подают питание и контролируют готовность преобразователя, затем выполняют пуск и при необходимости изменяют рабочее задание. После команды остановки дожидаются останова двигателя, а питание ПЧ отключают при необходимости в соответствии с требованиями производителя и условиями эксплуатации.

Как запустить частотный преобразователь и двигатель

После включения ПЧ двигатель запускают отдельной командой. В практическом смысле пользователь подает преобразователю команду на работу привода: ПЧ формирует выходное напряжение требуемой частоты и величины, после чего двигатель разгоняется в соответствии с установленным заданием и настройками.

Команда Пуск может поступать:

• с панели ПЧ;
• от внешней кнопки или переключателя;
• через дискретный вход;
• от ПЛК или другого контроллера;
• по интерфейсу связи;
• другим способом, предусмотренным производителем.

Типовая логика выглядит так:

команда Пуск → проверка разрешающих условий ПЧ → формирование выходного напряжения → разгон двигателя согласно заданию и настройкам.

Наличие команды Пуск не гарантирует запуск. ПЧ может блокировать работу при активной аварии, отсутствии разрешающего сигнала, действующей блокировке или других условиях, предусмотренных его логикой.

Кроме того, двигатель может оставаться неподвижным при принятой команде Пуск, если активное задание соответствует нулевой частоте или другому состоянию без вращения. Поэтому при отсутствии запуска отдельно проверяют команду и задание.

Как запустить двигатель с панели частотника

Запуск с панели возможен, если ПЧ настроен принимать команду управления от своей панели.

Универсальная последовательность:

1. Перевести ПЧ в локальный режим, если это требуется.
2. Убедиться, что команда запуска принимается с панели.
3. Проверить текущее задание частоты или скорости.
4. Дать команду Пуск.
5. Контролировать разгон двигателя и работу механизма.

На разных ПЧ кнопки локального управления могут обозначаться, например, RUN, START, LOC/REM или иначе. Это только примеры: конкретные обозначения и функции определяются руководством преобразователя.

Если ПЧ находится в дистанционном режиме и принимает команды от внешней автоматики, нажатие кнопки запуска на панели может не дать результата. У некоторых моделей локальное и дистанционное управление организовано иначе, поэтому способ переключения источника команды нельзя считать универсальным.

Как управлять частотным преобразователем

При эксплуатации ПЧ необходимо различать команды управления и задание режима работы. Это разные функции, и источники для них могут быть разными.

К командам относятся:

• Пуск;
• Стоп;
• разрешенное изменение направления вращения;
• другие предусмотренные функции.

Задание определяет требуемый режим работы – например, выходную частоту, скорость либо технологическую величину, которую система управления преобразует в задание приводу.

Например, команда Пуск может поступать от внешней кнопки, а задание частоты – от потенциометра. В автоматизированной системе команду может формировать ПЛК, а требуемое значение передаваться по интерфейсу связи.

Поэтому при проблемах с управлением нужно отдельно выяснить два вопроса: откуда ПЧ ожидает команду Пуск/Стоп и откуда он получает рабочее задание.

Способы управления частотником

Способ управления выбирают при настройке системы. Во время эксплуатации оператор использует уже предусмотренные источники команд и задания.

С панели ПЧ

Панель подходит для наладки, проверки и локального управления, если такой режим допускается условиями эксплуатации. С нее могут подаваться команды и изменяться задания в пределах функций конкретного ПЧ.

Внешними кнопками и переключателями

Подключенные органы управления передают команды на предварительно настроенные входы преобразователя. Таким способом могут реализовываться Пуск, Стоп, разрешенный реверс и другие функции.

Потенциометром или аналоговым сигналом

Потенциометр или внешний аналоговый сигнал может использоваться как источник задания частоты или другой регулируемой величины. Диапазон и назначение сигнала должны быть заранее настроены.

От ПЛК или контроллера

ПЛК может передавать команды и задания через входы и выходы либо через поддерживаемый интерфейс связи. Это позволяет связать работу привода с алгоритмом автоматизации технологического или инженерного процесса.

Электрические схемы подключения и программирование этих источников в данной статье не рассматриваются.

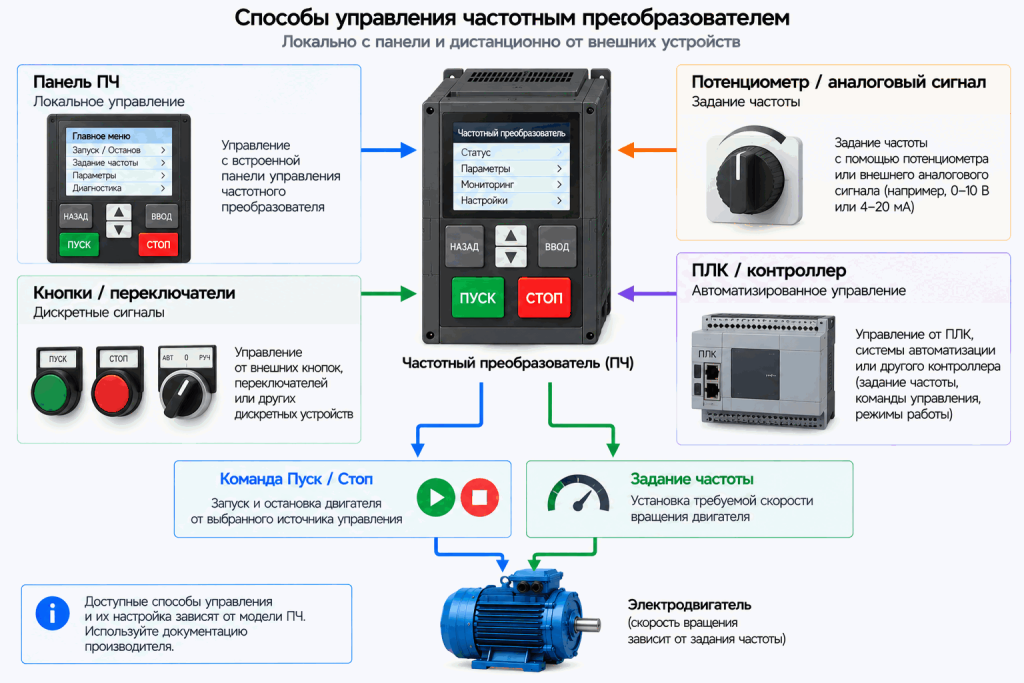

Управлять ПЧ можно локально со встроенной панели или дистанционно от внешних кнопок, переключателей, потенциометра, аналогового сигнала либо ПЛК. Источники команды Пуск/Стоп и задания частоты выбираются при настройке преобразователя; доступные варианты и их сочетания зависят от конкретной модели ПЧ.

Как изменить частоту и скорость двигателя

Скорость совместимого двигателя изменяют через настроенный источник задания. Пользователь или система управления изменяет задание, ПЧ соответствующим образом изменяет выходную частоту, а скорость двигателя меняется в пределах рабочего диапазона привода.

Типовая связь:

изменение задания → изменение выходной частоты ПЧ → изменение скорости двигателя.

Источником задания могут быть:

• панель ПЧ;
• потенциометр;
• аналоговый сигнал;
• контроллер;
• интерфейс связи;
• внутренний алгоритм преобразователя.

Источник задания должен соответствовать выбранной конфигурации ПЧ. Если преобразователь получает задание от внешнего аналогового сигнала или контроллера, изменение значения на панели может не влиять на скорость.

Для асинхронного двигателя изменение выходной частоты изменяет скорость вращающегося магнитного поля, однако фактическая скорость ротора зависит также от числа полюсов и скольжения. Поэтому понятия «задание частоты» и «точное задание оборотов двигателя» не всегда равнозначны.

Нельзя считать, что любую доступную в ПЧ частоту безопасно использовать. Рабочий диапазон должен быть определен при настройке с учетом двигателя, механизма и условий эксплуатации.

Как изменить направление вращения

При штатной эксплуатации направление вращения изменяют предусмотренной командой управления ПЧ, если реверс разрешен настройками и конструкцией механизма.

Переставлять силовые проводники двигателя для регулярного изменения направления вращения не следует. Такой способ относится к изменению электрического подключения, а не к штатному управлению приводом.

Для некоторых механизмов реверс запрещен. В других системах изменение направления допускается только после остановки либо выполняется ПЧ по заранее настроенному алгоритму замедления и последующего разгона.

Поэтому перед использованием реверса необходимо проверить не только возможность ПЧ принять такую команду, но и допустимость изменения направления для самого механизма.

Как остановить двигатель

Для штатной остановки двигателя ПЧ получает команду Стоп и выполняет предусмотренный настройками способ остановки. Отключение питания преобразователя – отдельное действие.

В зависимости от конфигурации после команды Стоп двигатель может:

• замедляться по настроенной характеристике;
• останавливаться выбегом;
• использовать другой предусмотренный ПЧ способ остановки.

Какой вариант допустим, зависит от механизма и технологического процесса. Например, для инерционного механизма выбег может продолжаться заметное время после команды Стоп, поэтому отсутствие команды на вращение нельзя отождествлять с фактической остановкой движущихся частей.

Команда Стоп также не означает, что оборудование стало электрически безопасным для обслуживания. ПЧ может оставаться под напряжением, а двигатель – сохранять возможность повторного запуска при поступлении разрешенной команды.

Как отключить частотный преобразователь

При штатном выводе оборудования из работы сначала останавливают двигатель предусмотренной командой, убеждаются в завершении работы привода и только затем при необходимости снимают питание с ПЧ предусмотренным проектом способом.

Типовая последовательность:

команда Стоп → завершение работы привода → при необходимости отключение питания ПЧ.

Снятие питания не следует использовать вместо штатной команды Стоп, если такой способ не предусмотрен проектом, документацией ПЧ и требованиями конкретной установки. При отключении питания преобразователь уже не обязательно сможет выполнить тот же алгоритм управляемого торможения, который предусмотрен для штатной остановки.

После отключения внешнего питания внутри преобразователя некоторое время может сохраняться опасное напряжение, в частности в звене постоянного тока. Погасший дисплей сам по себе не подтверждает электрически безопасное состояние ПЧ.

Перед монтажными или сервисными работами необходимо выдержать время и выполнить процедуру проверки, предусмотренную руководством конкретного преобразователя и правилами безопасного выполнения работ. Универсального времени ожидания для всех ПЧ нет.

Штатная остановка и аварийная остановка – не одно и то же

Обычная команда Стоп предназначена для управления технологической работой привода и сама по себе не должна рассматриваться как функция безопасной аварийной остановки.

Аварийный останов – функция безопасности машины или установки. Требуемый способ остановки и архитектуру системы определяют на основании оценки рисков, требований конкретного оборудования и применимых норм.

В зависимости от оборудования система безопасности может использовать специальные устройства, цепи безопасности и функции самого ПЧ. Одной из таких функций у некоторых преобразователей является STO – безопасное отключение момента. STO предотвращает создание двигателем момента предусмотренным безопасным способом, но сама по себе не является универсальным решением для любой задачи аварийной остановки и не обязательно обеспечивает быстрое прекращение вращения механизма.

Наличие STO нельзя предполагать для любого ПЧ. Если функция предусмотрена, ее назначение, уровень безопасности, схема применения и ограничения определяются документацией конкретного преобразователя и проектом системы.

Таким образом, штатный Стоп, аварийный останов, STO и отключение питания – разные понятия. Выбирать между ними как между взаимозаменяемыми способами остановки нельзя.

Почему частотник включается, но двигатель не запускается

Если ПЧ включен, но двигатель не запускается, сначала проверяют, получает ли преобразователь команду Пуск и ненулевое рабочее задание, а также разрешена ли работа привода.

Последовательно проверяют:

• наличие активной аварии;
• выбранный источник команды Пуск;
• наличие самой команды;
• источник задания частоты;
• величину задания;
• активные блокировки и разрешения;
• назначение используемых входов;
• необходимые параметры двигателя;
• состояние внешней автоматики.

Например, ПЧ может быть исправен и готов к работе, но ожидать команду от дискретного входа, тогда как оператор пытается запустить двигатель с панели. Другой типичный случай – команда Пуск принята, но задание частоты равно нулю.

Если ПЧ показывает аварию, сначала определяют ее код и причину по руководству производителя. Сбрасывать повторяющуюся аварию и многократно запускать привод без устранения причины не следует.

Если базовые проверки не выявили причину, дальнейшую диагностику выполняют по состояниям входов, индикации, журналу событий или аварий и руководству конкретной модели.

Пошагово: как пользоваться частотным преобразователем

1. Проверить готовность ПЧ, двигателя и механизма.
2. Убедиться, что запуск механизма безопасен.
3. Подать питание на преобразователь.
4. Проверить состояние ПЧ и отсутствие активной аварии.
5. Убедиться, что выбран требуемый источник команды управления.
6. Проверить источник и величину задания частоты или скорости.
7. Дать команду Пуск.
8. Контролировать разгон и рабочий режим двигателя.
9. При необходимости изменять задание в допустимом диапазоне.
10. Для штатной остановки дать команду Стоп.
11. Убедиться в завершении движения механизма.
12. При необходимости отключить питание в соответствии со схемой и документацией оборудования.

Типичные ошибки при запуске и управлении

К наиболее частым ошибкам относятся:

• путаница между включением ПЧ и запуском двигателя – наличие питания не означает наличие команды Пуск;
• неправильный источник команды – ПЧ ожидает команду от другого устройства;
• неправильный источник задания – изменение значения на панели не влияет на привод, если активен другой источник;
• попытка управлять с панели в дистанционном режиме – локальные команды могут игнорироваться;
• запуск с неподходящим заданием – двигатель начинает работу не в ожидаемом режиме;
• выход за допустимый рабочий диапазон – возможность установить частоту в ПЧ не подтверждает допустимость такой скорости для двигателя и механизма;
• необоснованное изменение направления вращения – реверс может быть запрещен конструкцией механизма или технологическим процессом;
• отключение питания вместо штатного Стоп – привод может не выполнить предусмотренный алгоритм остановки;
• использование обычного Стоп как средства аварийной остановки – технологическая команда управления не заменяет спроектированную функцию безопасности;
• начало работ сразу после снятия питания – внутри ПЧ может сохраняться опасное напряжение.
