Как снять и разобрать реле давления: пошаговая инструкция

Перед тем как снять реле давления, необходимо полностью отключить электропитание насосной установки, исключить случайное включение, проверить отсутствие напряжения и сбросить давление воды на обслуживаемом участке. Только после этого можно снимать крышку, фиксировать схему подключения, отсоединять проводники и демонтировать устройство.

Способ крепления крышки, расположение клемм, гидравлическое присоединение и внутреннее устройство зависят от модели. Инструкция производителя имеет приоритет перед общей последовательностью демонтажа.

Что понадобится для демонтажа

Для снятия реле давления нужен инструмент, соответствующий крепежу и соединениям конкретной модели. Универсальных размеров ключей и отверток нет.

Обычно понадобятся:

• подходящие отвертки;
• гаечные или разводные ключи нужного размера;
• исправный прибор, предназначенный для проверки отсутствия напряжения;
• ветошь или небольшая емкость для остаточной воды;
• при необходимости – материал для повторной герметизации резьбового соединения, совместимый с его типом и требованиями производителя.

Неподходящий инструмент может сорвать шлиц крепежа, деформировать корпус или повредить фитинг. Для электрической части следует использовать способ проверки отсутствия напряжения, предусмотренный правилами безопасной работы с конкретной установкой.

Что сделать перед снятием реле

До открытия корпуса нужно устранить две опасности – электрическое напряжение и давление воды. Остановить насос кнопкой или автоматикой недостаточно, если питающая цепь реле давления остается под напряжением.

Последовательность подготовки:

1. Отключите насосную установку от источника электропитания.
2. Исключите случайную повторную подачу напряжения во время работ.
3. Проверьте отсутствие напряжения предусмотренным безопасным способом.
4. При необходимости изолируйте обслуживаемый участок запорной арматурой так, чтобы его можно было разгрузить без создания опасного давления с другой стороны.
5. Откройте подходящую точку водоразбора или дренажа и сбросьте давление.
6. Убедитесь по исправному манометру, что давление на обслуживаемом участке снизилось примерно до 0 бар.

Показание около 0 бар означает отсутствие избыточного давления в точке измерения, но не отсутствие воды в трубопроводе. Перед отворачиванием реле подготовьте емкость или ветошь для остаточной воды и убедитесь, что выбранная запорная арматура действительно не оставляет демонтируемый узел под давлением.

Как снять крышку реле давления

Крышку снимают только после обесточивания и проверки отсутствия напряжения. У механических реле она может удерживаться винтом, гайкой, защелками или другим креплением, предусмотренным производителем.

1. Найдите видимое крепление крышки и определите его тип.
2. Подберите соответствующий инструмент.
3. Аккуратно освободите крепление, не прикладывая усилие к корпусу как к рычагу.
4. Снимайте крышку без рывков, контролируя, не связана ли она с уплотнением или другими элементами конструкции.
5. Сохраните крепеж и осмотрите крышку и уплотнение, если оно предусмотрено.

Не поддевайте крышку отверткой, если такой способ не указан производителем. Если после снятия видимого крепежа крышка не отделяется свободно, проверьте документацию модели: могут быть дополнительные фиксаторы, защелки или иной порядок открытия.

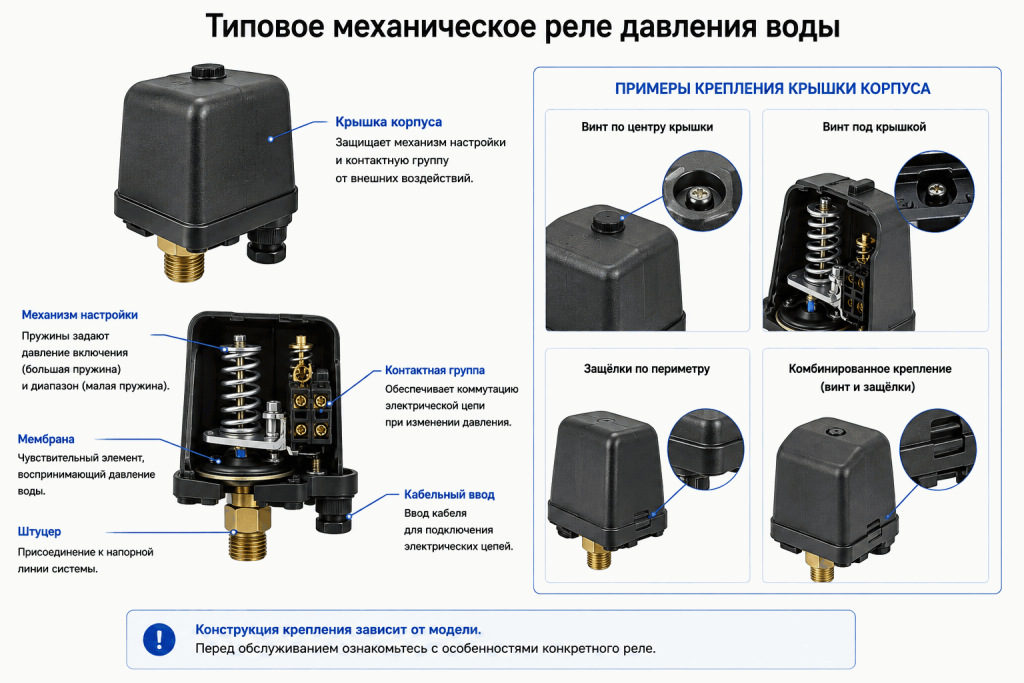

Крышка механического реле давления защищает механизм настройки и контактную группу. На схеме показаны примеры ее фиксации винтом, защелками или комбинированным креплением; конкретная конструкция и способ снятия крышки зависят от модели реле.

Как снять реле давления

После снятия крышки сначала фиксируют и отсоединяют электрическое подключение, затем переходят к гидравлическому соединению. Этот порядок исключает натяжение кабеля при отворачивании устройства.

Перед отсоединением сфотографируйте расположение проводников и маркировку клемм. Фотография помогает восстановить исходное подключение, но не заменяет схему производителя: если исходное подключение вызывает сомнения, воспроизводить его только по фотографии нельзя.

1. Повторно убедитесь в отсутствии напряжения на доступных токоведущих частях.
2. Зафиксируйте расположение проводников, маркировку клемм и ввод кабеля.
3. Ослабьте клеммные соединения подходящим инструментом.
4. Отсоедините проводники и освободите кабель так, чтобы он не передавал усилие на реле.
5. Еще раз убедитесь, что гидравлический участок разгружен.
6. Подготовьтесь к выходу остаточной воды.
7. Если конструкция требует, удерживайте ответный фитинг отдельным ключом за предусмотренную для этого часть.
8. Отворачивайте реле за предусмотренную для монтажа часть корпуса или штуцера и снимите его.

Не используйте крышку, электрический ввод или внутренние элементы как рычаг. При чрезмерном моменте можно повредить резьбу, пятиходовой штуцер, соединение гидроаккумулятора или трубопровод. Если соединение не поддается обычному монтажному усилию, сначала выясните тип резьбы, способ герметизации и наличие коррозии, а не увеличивайте усилие бесконтрольно.

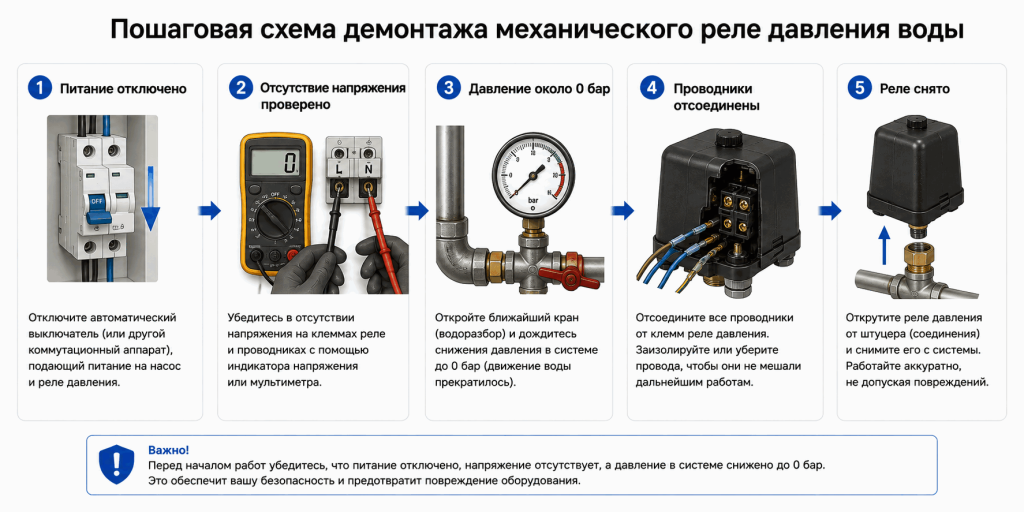

Последовательность демонтажа механического реле давления: сначала отключают питание и проверяют отсутствие напряжения, затем сбрасывают давление воды примерно до 0 бар, отсоединяют проводники и только после этого снимают реле с гидравлического соединения.

Как снять реле давления с гидроаккумулятора

В системе с гидроаккумулятором реле часто установлено не на самом баке, а на общем узле автоматики – например, на пятиходовом штуцере вместе с манометром и подключением гидроаккумулятора. Поэтому для снятия реле демонтировать бак обычно не требуется.

Последовательность остается той же: питание отключено → отсутствие напряжения проверено → обслуживаемый участок разгружен → манометр показывает около 0 бар → проводники отсоединены → реле отворачивается от фитинга.

Если реле установлено непосредственно на другом присоединении бака, меняется только механическая часть демонтажа. Перед отворачиванием нужно исключить давление именно в том объеме, с которым соединено реле, а не ориентироваться на закрытый или гидравлически отделенный участок системы.

При отворачивании не передавайте момент на штуцер бака или соседние соединения. Если конструкция позволяет, ответную часть удерживают отдельным ключом.

Как разобрать механическое реле давления

Для осмотра типового механического реле обычно достаточно снять крышку. Полная разборка пружинного или чувствительного узла без необходимости не относится к обычному обслуживанию.

В зависимости от конструкции после открытия доступны для осмотра:

• регулировочные пружины;
• механизм переключения;
• контактная группа;
• клеммы;
• гидравлический штуцер и доступная часть канала передачи давления.

Не откручивайте регулировочные гайки только ради разборки: их положение влияет на уставки. Не снимайте пружины и не вскрывайте мембранный, сильфонный или иной чувствительный узел, если такая операция не предусмотрена документацией.

Если дальнейший доступ требует разборки герметизированного узла, снятия элементов регулировочного механизма или специальной последующей калибровки, следует остановиться и использовать инструкцию конкретного устройства либо предусмотренный производителем сервис. Подробная очистка и оценка ремонтопригодности рассмотрены в статье о ремонте реле давления своими руками.

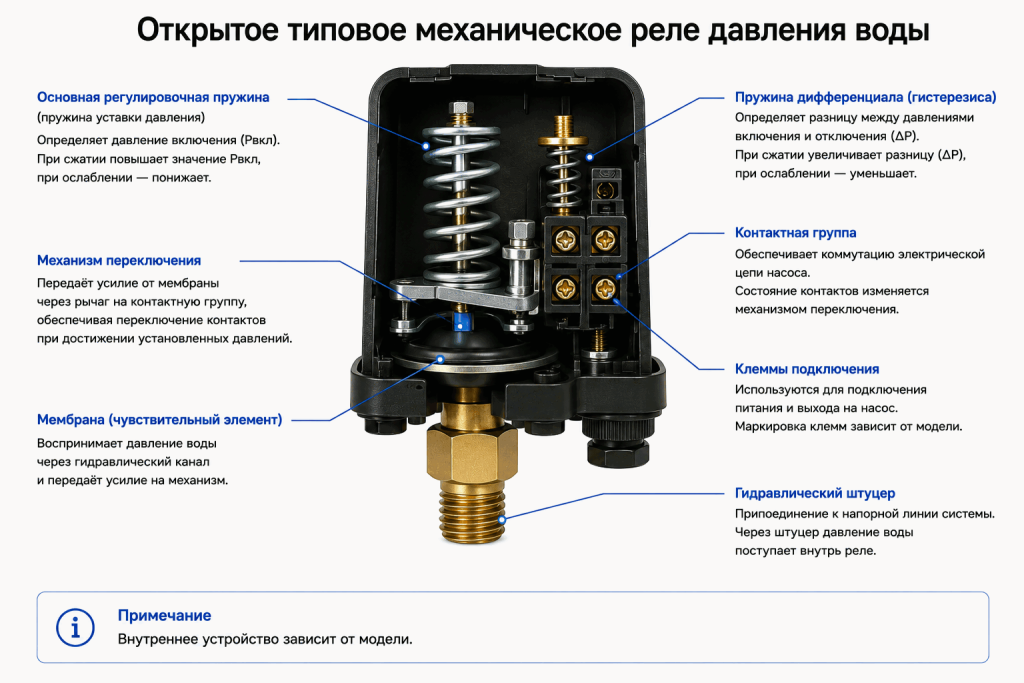

Основные элементы открытого механического реле давления: регулировочные пружины, механизм переключения, контактная группа, клеммы подключения и гидравлический штуцер. Расположение и конструкция внутренних элементов зависят от конкретной модели реле.

Что проверить после разборки

После открытия проводят только визуальный осмотр доступных элементов, не изменяя настройки и не разбирая исправные узлы без необходимости.

Проверьте:

• загрязнение доступного гидравлического канала;
• следы коррозии и попадания влаги;
• состояние проводников и клемм;
• ослабленные или поврежденные соединения;
• выраженный износ контактной группы;
• следы перегрева, потемнения, обугливания или оплавления;
• деформацию, трещины и другие видимые повреждения механических элементов.

Сильное подгорание контактов нельзя считать дефектом, который достаточно устранить наждачной бумагой. Оно может быть связано с износом, плохим соединением, частыми переключениями или несоответствием коммутационной способности реле нагрузке. Ремонт и очистка этих узлов относятся к отдельной задаче. Подробный поиск причины конкретного симптома приведен в статье о неисправностях реле давления.

Как установить реле обратно

Обратную установку выполняют только при отсутствии повреждений, препятствующих безопасной эксплуатации. Сначала восстанавливают гидравлическое и электрическое соединения, затем закрывают доступ к токоведущим частям и только после этого возвращают установку в работу.

1. Проверьте состояние резьбы, фитинга и доступных уплотнительных поверхностей.
2. Установите реле с способом герметизации, предусмотренным для данного соединения; не допускайте попадания уплотнительного материала внутрь канала давления.
3. Затягивайте соединение без перекоса и чрезмерного момента, при необходимости удерживая ответный фитинг.
4. Подключите проводники по маркировке, зафиксированной схеме и документации производителя.
5. Проверьте надежность клемм и правильность кабельного ввода.
6. Установите крышку и предусмотренные защитные элементы.
7. Заполните обслуживаемый участок водой и проверьте соединение на утечки без доступа к открытым токоведущим частям.
8. После завершения сборки подайте питание и проверьте включение и отключение насоса.

После запуска проконтролируйте герметичность и фактические Pвкл и Pоткл по манометру в нескольких циклах. Если регулировочные элементы не изменялись и точки переключения сохранились, повторная регулировка только из-за снятия и установки не требуется.

Если требуется изменить уставки, используйте отдельную инструкцию «Как отрегулировать и настроить реле давления». Подробная схема электрического и гидравлического подключения приведена в статье о подключении реле давления.

Частые ошибки

Большинство ошибок при демонтаже связано с нарушением последовательности безопасности или попыткой применить силу к неизвестной конструкции.

• Снятие крышки при наличии напряжения – риск контакта с токоведущими частями.
• Демонтаж без сброса давления – риск неконтролируемого выхода воды при разгерметизации.
• Ориентация только на манометр, находящийся за закрытой арматурой, – он может не показывать давление непосредственно в демонтируемом узле.
• Отсутствие фиксации исходного подключения – повышает риск ошибочного обратного монтажа.
• Попытка снять крышку силой – может повредить скрытый крепеж, защелки, корпус или уплотнение.
• Проворачивание фитинга вместе с реле – может нарушить соседние соединения.
• Вращение регулировочных гаек во время осмотра – изменяет уставки.
• Перекос или чрезмерная затяжка – повреждают резьбу и корпус.
• Неподходящая герметизация или попадание ее материала в канал давления – могут вызвать течь или нарушить передачу давления к чувствительному элементу.
• Подача питания до установки крышки и завершения проверки – оставляет доступными электрические части и повышает риск травмы.
