Как сбросить частотный преобразователь до заводских настроек

Для сброса частотного преобразователя сначала сохраняют необходимые текущие параметры и определяют по руководству конкретной модели способ возврата к заводским значениям. После инициализации проверяют, какие параметры были восстановлены, заново вводят необходимые данные двигателя и настройки управления, а затем выполняют контролируемый запуск привода.

Универсальной команды, номера параметра или комбинации клавиш для сброса всех частотных преобразователей нет. Процедура зависит от производителя, серии, модели и версии устройства. Поэтому использовать инструкцию от другого ПЧ только из-за внешнего сходства меню или панели управления нельзя.

Что означает сброс ПЧ до заводских настроек

Сброс, или инициализация параметров, – предусмотренная производителем процедура возврата определенного набора настроек к исходным значениям.

Это не означает, что после любой инициализации:

• удаляются абсолютно все данные;
• стирается или восстанавливается прошивка;
• исчезают все ошибки;
• очищается журнал аварий;
• сбрасываются счетчики;
• все параметры становятся равными нулю.

Объем изменяемых данных зависит от конкретного ПЧ и выбранного вида инициализации. У некоторых преобразователей предусмотрено несколько вариантов восстановления, которые затрагивают разные группы параметров.

Поэтому перед сбросом необходимо выяснить по документации конкретной модели, какие именно параметры изменит выбранная процедура и какие данные сохранятся.

В каких случаях используют заводской сброс

Возврат к заводским параметрам может потребоваться, если:

• ПЧ необходимо перенастроить для другого применения;
• неизвестно, какие параметры изменялись ранее;
• требуется начать настройку с известного исходного состояния;
• после большого количества изменений удобнее восстановить исходную конфигурацию;
• инициализация предусмотрена производителем как этап настройки или диагностики.

Заводской сброс не является обязательным действием при каждой ошибке или нарушении работы привода. Если причина проблемы неизвестна, сначала необходимо определить, связана ли она вообще с конфигурацией ПЧ.

Какие проблемы не устраняются заводским сбросом

Сброс настроек – не универсальный способ ремонта частотного преобразователя. Изменение параметров само по себе не устраняет:

• неисправность силовой части;
• повреждение двигателя;
• повреждение моторного кабеля;
• отсутствие или неправильные параметры питания;
• механическую перегрузку;
• перегрев из-за внешних условий;
• физическое повреждение ПЧ;
• ошибку подключения.

Если преобразователь сообщает об аварии, сначала определяют ее причину. Логика «появилась ошибка → выполнить заводской сброс → проблема устранена» неверна: если причина находится в оборудовании или внешней системе, после сброса она сохранится.

Последовательность поиска причины рассмотрена отдельно в материале «Как проверить частотный преобразователь».

Подготовка частотного преобразователя к сбросу

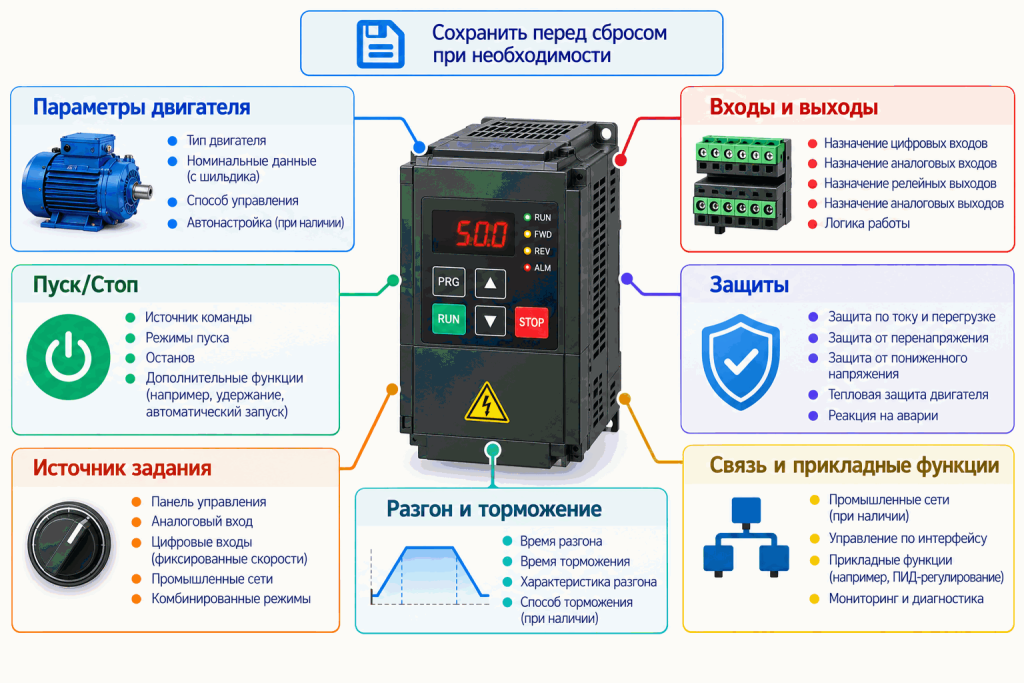

До инициализации необходимо зафиксировать рабочие параметры, которые могут потребоваться для восстановления привода или сравнения конфигурации до и после сброса.

В зависимости от ПЧ и системы это могут быть:

• данные электродвигателя;
• минимальная и максимальная частота;
• время разгона и торможения;
• источник команды Пуск/Стоп;
• источник задания;
• назначение дискретных входов;
• назначение выходов;
• параметры аналоговых сигналов;
• параметры защит;
• настройки ПИД-регулятора;
• коммуникационные параметры;
• параметры прикладных функций.

Этот список не является универсальным. Например, в простом автономном приводе могут не использоваться коммуникационные настройки или ПИД-регулятор, а в составе автоматизированной системы потеря параметров связи или назначения входов способна нарушить взаимодействие ПЧ с контроллером и другим оборудованием.

Если конкретный преобразователь поддерживает сохранение, копирование или резервное копирование конфигурации, следует использовать предусмотренный производителем способ.

При этом резервная копия не всегда должна автоматически загружаться обратно целиком. Если заводской сброс выполнялся из-за неизвестной или ошибочной конфигурации, полное восстановление прежних настроек может вернуть и нежелательные параметры. В такой ситуации сохраненная конфигурация нужна прежде всего для сравнения, а после инициализации восстанавливают только проверенные настройки, необходимые конкретному приводу и системе управления.

До инициализации фиксируют настройки, необходимые для последующего восстановления работы двигателя и системы управления.

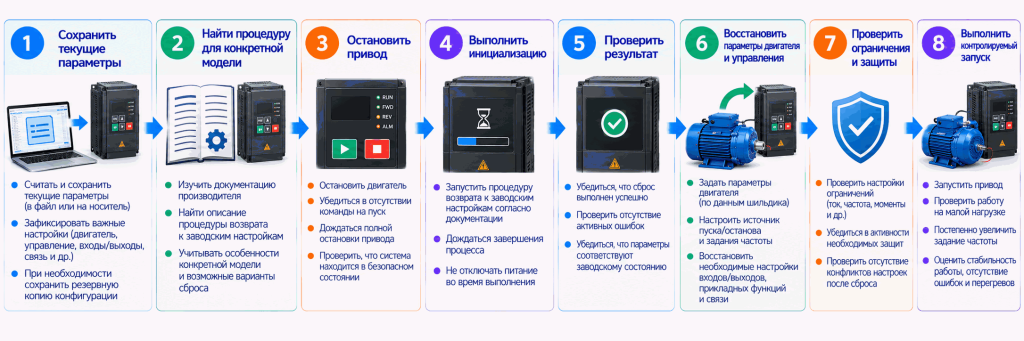

Пошаговая последовательность

Шаг 1. Остановить привод

Перед изменением параметров оборудование переводят в безопасное состояние. Необходимо исключить неожиданный запуск двигателя во время выполнения процедуры.

Если для инициализации требуется отключение питания или другие дополнительные действия, их выполняют в соответствии с руководством конкретного ПЧ.

Шаг 2. Сохранить необходимые параметры

До изменения конфигурации фиксируют настройки, которые могут потребоваться после сброса.

Особое внимание уделяют:

• данным двигателя;
• источникам управления;
• источнику задания;
• рабочим ограничениям;
• защитным функциям;
• параметрам внешних сигналов.

Способ сохранения зависит от возможностей конкретного устройства: это может быть запись значений, экспорт конфигурации, копирование параметров или другой предусмотренный производителем вариант.

Сохраненную конфигурацию используют как исходные данные для восстановления и проверки. Если причиной сброса могли быть некорректные настройки, возвращать всю прежнюю конфигурацию без проверки не следует.

Шаг 3. Найти процедуру инициализации для конкретной модели

Способ заводского сброса определяют по руководству производителя.

В зависимости от ПЧ процедура может выполняться:

• через специальный параметр;
• через меню панели управления;
• посредством программного обеспечения;
• другим предусмотренным производителем способом.

Универсального номера параметра заводского сброса нет. Номер или команда, применяемые для одного преобразователя, не должны переноситься на ПЧ другого производителя или другой серии без проверки документации.

Шаг 4. Выбрать нужный вариант сброса

Если преобразователь поддерживает несколько вариантов инициализации, необходимо определить, какой из них соответствует задаче.

Перед запуском процедуры выясняют:

• какие группы параметров будут восстановлены;
• какие настройки сохранятся;
• потребуется ли перезапуск;
• какие действия необходимо выполнить после инициализации.

Обозначения Factory Reset, Initialize, Default и другие похожие названия не следует считать полностью одинаковыми для всех устройств. Их фактическое действие определяется документацией конкретного ПЧ.

Шаг 5. Выполнить сброс

Инициализацию запускают способом, предусмотренным производителем.

Во время процедуры не следует отключать питание, нажимать дополнительные кнопки или прерывать процесс, если такие действия не предусмотрены инструкцией.

Если после сброса требуется отключение и повторная подача питания, это выполняют в момент и последовательности, указанных производителем.

Шаг 6. Проверить результат

После завершения процедуры необходимо убедиться, что:

• ПЧ включается штатно;
• инициализация завершилась без ошибки;
• параметры, которые должна была изменить выбранная процедура, действительно получили предусмотренные исходные значения;
• отсутствуют необъясненные активные аварии.

Одного изображения на дисплее недостаточно для подтверждения результата. Работоспособность панели не показывает, какие именно параметры были изменены. Результат инициализации проверяют по значениям соответствующих параметров и требованиям документации конкретного ПЧ.

Перед заводским сбросом сохраняют рабочие параметры, а после инициализации восстанавливают необходимые настройки привода и проверяют его работу.

Какие параметры нужно восстановить

После заводского сброса нельзя сразу переходить к штатной эксплуатации двигателя. Сначала необходимо определить, какие настройки изменила инициализация, и восстановить параметры, необходимые конкретному приводу.

При этом заводские значения не следует автоматически считать подходящими для подключенного двигателя, механизма и существующей системы управления. Они являются исходной конфигурацией ПЧ, а не готовой настройкой любого привода.

Параметры электродвигателя

Используют данные конкретного двигателя и требования руководства ПЧ.

В зависимости от преобразователя и выбранного режима управления могут потребоваться:

• номинальное напряжение;
• номинальный ток;
• номинальная частота;
• номинальная скорость;
• номинальная мощность;
• другие параметры, предусмотренные настройкой данного ПЧ.

Не каждый преобразователь требует ввода всего перечисленного набора. Ориентироваться необходимо на руководство конкретной модели.

Источник управления

Проверяют:

• откуда должна поступать команда Пуск/Стоп;
• откуда должно поступать задание частоты или скорости.

После инициализации источник управления может отличаться от использовавшегося до сброса. В результате исправный ПЧ может перестать реагировать на привычную внешнюю команду.

Ограничения и динамика

Проверяют необходимые для привода:

• пределы частоты или скорости;
• время разгона;
• время торможения;
• другие ограничения, связанные с двигателем и механизмом.

Заводские значения не следует автоматически считать подходящими для конкретной установки. Например, допустимые пределы скорости и динамика разгона определяются не только возможностями ПЧ, но и требованиями двигателя и приводимого механизма.

Входы и выходы

Если ПЧ работает с внешней автоматикой, проверяют назначение используемых:

• дискретных входов;
• аналоговых входов;
• релейных или других выходов.

После сброса изменение функций входов и выходов может нарушить обмен сигналами с контроллером, датчиками и другими устройствами.

Защитные и прикладные функции

Проверяют защитные, коммуникационные и прикладные настройки, необходимые конкретной системе, если выбранная инициализация могла их изменить.

При восстановлении параметров важно учитывать назначение сброса. Если часть старой конфигурации была причиной неправильной работы, ее нельзя механически переносить в новую конфигурацию без проверки.

Подробная повторная настройка относится уже к отдельной задаче и рассмотрена в материале «Программирование и настройка частотного преобразователя».

ПЧ сброшен, но двигатель не работает

Если после возврата заводских параметров двигатель не запускается, это не доказывает неисправность преобразователя.

Необходимо проверить:

• введены ли необходимые данные двигателя;
• выбран ли требуемый источник команды запуска;
• правильно ли выбран источник задания;
• настроены ли используемые входы;
• нет ли активной блокировки;
• отсутствуют ли аварии;
• восстановлены ли необходимые прикладные параметры;
• корректно ли подключена система.

Типичная возможная ситуация: до сброса ПЧ управлялся с внешних клемм, а после инициализации восстановился другой источник команд. В результате сигнал с внешней системы больше не запускает привод, хотя сам преобразователь исправен.

Такое поведение не является универсальным: заводская конфигурация и логика источников управления зависят от конкретной модели.

Если после восстановления настроек ПЧ по-прежнему не реагирует на команды, дополнительно следует проверить управление. Для этого подходит материал «Как включить, запустить и управлять частотным преобразователем».

Если причина сброса изначально была связана с неправильной работой привода и после корректного восстановления параметров проблема сохраняется, дальнейшее направление – диагностика ПЧ, двигателя, подключения и внешней системы, а не повторные заводские сбросы.

Настройка двигателя после сброса

Если заводской сброс изменил параметры двигателя, их необходимо восстановить перед штатным запуском. Требуемый набор параметров и необходимость дополнительных процедур настройки зависят от конкретного частотного преобразователя и выбранного режима управления.

Если ПЧ предусматривает идентификацию двигателя или автонастройку, выполнять ее следует только в соответствии с документацией и условиями конкретного привода. Некоторые процедуры могут предъявлять дополнительные требования к состоянию двигателя и механизма.

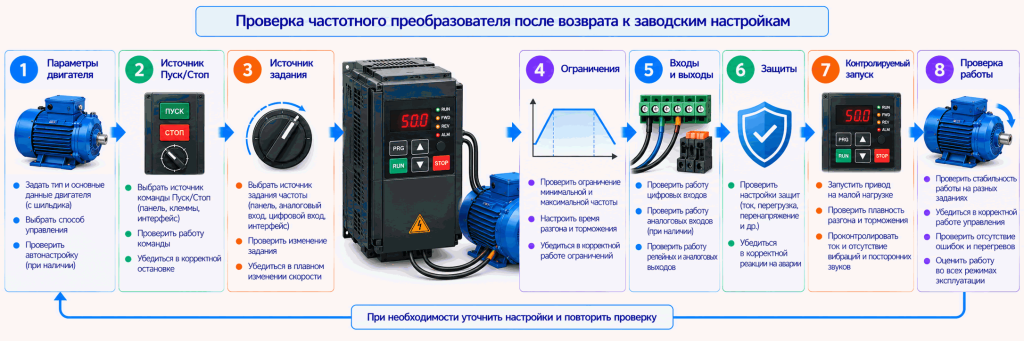

Первый запуск после сброса

Перед повторным запуском проверяют:

1. Параметры двигателя.
2. Источник команды Пуск/Стоп.
3. Источник задания.
4. Ограничения частоты или скорости.
5. Время разгона и торможения.
6. Необходимые входы и выходы.
7. Защитные функции.
8. Отсутствие необъясненных активных аварий.

После этого выполняют контролируемый запуск в режиме, допустимом для двигателя, механизма и конкретного ПЧ.

Во время проверки оценивают:

• реакцию на команду запуска;
• направление вращения;
• реакцию на изменение задания;
• стабильность работы;
• отсутствие аварий.

Универсальной частоты первого запуска нет. Не следует сразу разгонять механизм до максимальной скорости только ради проверки после сброса.

Если поведение привода отличается от ожидаемого, сначала останавливают проверку и сопоставляют фактическую конфигурацию с требованиями двигателя, механизма и системы управления. Повторный заводской сброс сам по себе не устраняет ошибку в восстановленных параметрах.

Перед повторным запуском проверяют параметры двигателя, управление, ограничения и функции, которые могли измениться при сбросе.

Частые ошибки при сбросе ПЧ

Что нельзя обещать заводским сбросом

Заводской сброс не означает автоматически:

• ремонт неисправного ПЧ;
• устранение любой аварии;
• удаление журнала ошибок;
• удаление всех пользовательских данных;
• сброс счетчиков;
• восстановление прошивки;
• возврат устройства в состояние «как из коробки» во всех аспектах.

Какие данные и настройки изменяются, определяет производитель конкретного устройства и выбранный вариант инициализации.

Поэтому результат сброса оценивают не по названию процедуры, а по тому, какие параметры она фактически изменяет согласно документации.
