Как разобрать ПЛК: снятие корпуса и меры предосторожности

Перед разборкой ПЛК необходимо безопасно остановить оборудование, отключить питание контроллера и связанных цепей и убедиться в отсутствии опасного напряжения. Затем контроллер отсоединяют в соответствии с документацией конкретной модели и только после этого открывают корпус, если производитель допускает такую операцию.

Универсальной инструкции по разборке ПЛК нет. Конструкция корпуса, расположение защелок и винтов, способ снятия клеммных блоков и возможность вскрытия зависят от производителя и модели контроллера. Самостоятельное вскрытие также может влиять на гарантию, нарушать пломбы или степень защиты корпуса.

Можно ли разбирать ПЛК самостоятельно

Это зависит от конструкции контроллера и требований производителя. У одних моделей предусмотрен доступ пользователя к отдельным внутренним элементам, другие не предназначены для самостоятельного вскрытия.

Перед разборкой необходимо проверить:

• руководство по эксплуатации;
• наличие предусмотренной процедуры разборки;
• гарантийные ограничения и наличие пломб;
• требования к обслуживанию;
• степень защиты оборудования.

Если производитель не предусматривает пользовательское вскрытие корпуса, разбирать контроллер только ради осмотра не следует.

Разборка корпуса и ремонт электронной платы – разные операции. Возможность снять крышку не означает, что производитель допускает самостоятельную диагностику, пайку или замену компонентов ПЛК.

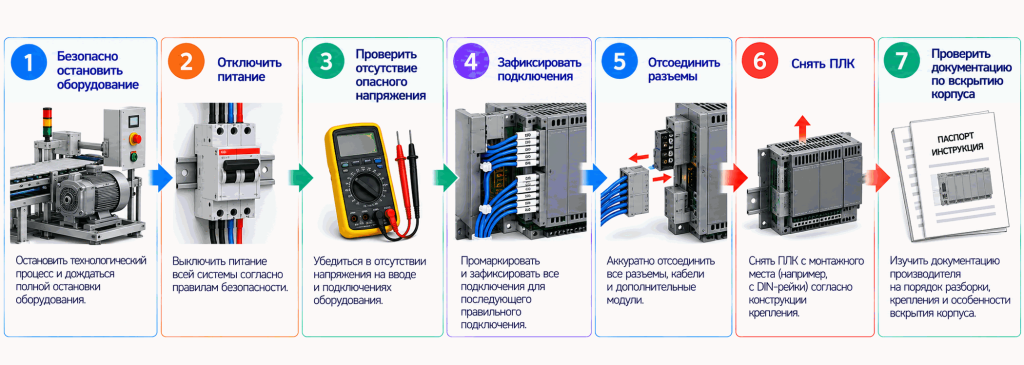

Подготовка контроллера к разборке

До снятия контроллера необходимо:

1. Безопасно остановить управляемое оборудование.
2. Заранее сохранить актуальную программу и необходимые настройки, если это предусмотрено средствами конкретного ПЛК и существует риск их потери.
3. Отключить питание ПЛК и связанных цепей.
4. Предусмотренным способом убедиться в отсутствии опасного напряжения.
5. Зафиксировать расположение проводов, разъемов и внешних подключений.
6. Проверить руководство конкретной модели.

Внешние цепи ПЛК могут иметь отдельные источники питания. Поэтому отключение питания самого контроллера не гарантирует отсутствия напряжения на всех его клеммах и подключенных цепях.

Если провода или разъемы необходимо отсоединять, их положение и существующую маркировку фиксируют заранее. Это снижает риск ошибки при обратном подключении. Универсальных номеров и назначений клемм для всех ПЛК нет.

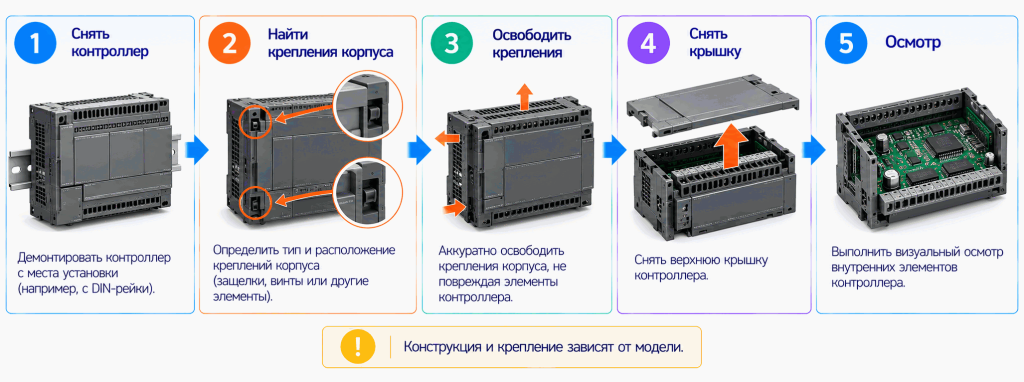

Как снять и разобрать ПЛК

Последовательность ниже показывает общий порядок действий. Она не заменяет руководство производителя конкретного контроллера.

Шаг 1. Отключить внешние подключения

После снятия питания и проверки отсутствия опасного напряжения отсоединяют только те внешние подключения, которые необходимо снять для демонтажа: предусмотренные конструкцией клеммные блоки, разъемы связи, интерфейсные кабели и другие соединения.

Порядок отсоединения зависит от конструкции ПЛК. Съемные клеммные блоки следует снимать только тогда, когда это предусмотрено производителем.

Шаг 2. Снять контроллер с места установки

Если ПЛК установлен на DIN-рейке, его освобождают с помощью предусмотренного конструкцией механизма фиксации. Расположение и способ действия фиксатора зависят от модели.

При другом способе монтажа контроллер снимают согласно руководству производителя. Не следует прикладывать усилие, если способ освобождения крепления неясен.

Шаг 3. Найти крепления корпуса

Корпус ПЛК может удерживаться винтами, защелками, комбинированным креплением или другим способом. Расположение креплений зависит от модели.

Перед открытием необходимо убедиться, что не остались скрытые крепления, пломбы или элементы, которые производитель не предусматривает снимать при пользовательском обслуживании.

Шаг 4. Открыть корпус

Предусмотренные крепления освобождают без чрезмерного усилия. Если крышка не снимается, не следует вскрывать корпус силой: причиной может быть оставшееся крепление или конструктивное ограничение.

Не следует без предусмотренной процедуры поддевать корпус металлическим инструментом, ломать защелки, сверлить или срезать элементы крепления. Опломбированные участки не вскрывают, если это не предусмотрено условиями обслуживания.

Шаг 5. Выполнить необходимый осмотр

После открытия корпуса следует ограничиться действиями, необходимыми для поставленной задачи. Без необходимости не касаются электронных компонентов, контактов и проводящих дорожек.

Если требуется диагностика платы, пайка или замена электронных компонентов, задача выходит за рамки обычной разборки ПЛК и требует соответствующей документации и квалификации.

Что учитывать при работе с платой контроллера

Электронные компоненты ПЛК могут быть чувствительны к электростатическому разряду. Если производитель допускает работу внутри устройства, необходимо соблюдать указанные им меры защиты от ESD.

Не следует без необходимости касаться компонентов и контактов руками, проверять элементы случайным замыканием выводов или подавать питание на разобранный контроллер. Подача питания при открытом корпусе допустима только тогда, когда такой режим прямо предусмотрен сервисной документацией и работы выполняются квалифицированным персоналом с соблюдением требований безопасности.

Самостоятельно менять компоненты платы без необходимой документации, квалификации и установленной причины неисправности не следует.

Сборка ПЛК после разборки

Контроллер собирают в соответствии с документацией конкретной модели, возвращая снятые элементы в предусмотренное положение. Перед установкой и подключением проверяют:

• правильность установки плат и других внутренних элементов;
• фиксацию корпуса;
• состояние защелок и уплотнений;
• установку съемных клемм;
• соответствие внешних подключений ранее зафиксированному состоянию;
• надежность крепления контроллера.

Повреждение корпуса, защелок или уплотнений при разборке может повлиять на заявленную степень защиты. Если герметичность или правильность сборки вызывает сомнение, устройство не следует возвращать в эксплуатацию до проверки по требованиям производителя.

После сборки включение и функциональную проверку выполняют согласно документации ПЛК и требованиям безопасности оборудования.

Дополнительная информация о внутренних узлах приведена в материале «ПЛК: что это такое, устройство и принцип работы». Подключение внешних цепей рассматривается отдельно в статье «Схема подключения ПЛК». Если на сайте появится отдельный материал по диагностике или неисправностям ПЛК, на него целесообразно вести ссылку из блока о ремонте платы.
