Как работает реле перепада давления: принцип и подключение

Реле перепада давления – устройство, которое контролирует разность давлений между двумя точками системы и переключает электрические контакты при достижении установленного значения ΔP. В отличие от обычного реле давления, оно реагирует не на давление в одной точке, а на разность двух давлений.

Типовая логика работы: P1 и P2 → формирование ΔP → чувствительный элемент → механизм переключения → электрический контакт → сигнал системе автоматики.

Реле перепада применяют в вентиляционных установках, системах автоматизации и другом оборудовании, где состояние контролируемого объекта можно определить по разности давлений.

Для чего нужно реле перепада давления

Реле перепада давления используют там, где для контроля оборудования важна разница давлений между двумя точками, а системе автоматики нужен дискретный сигнал о достижении заданного порога.

Типовые задачи:

• контроль загрязнения воздушных фильтров;
• подтверждение работы вентилятора по создаваемому перепаду;
• косвенное подтверждение наличия воздушного потока;
• контроль перепада давления на оборудовании;
• передача дискретного сигнала контроллеру или другой системе автоматики;
• формирование аварийной или сервисной сигнализации.

Конкретная функция определяется схемой применения. Одно и то же дифференциальное реле может использоваться, например, для контроля фильтра или подтверждения работы вентилятора, но точки отбора давления и порог срабатывания для этих задач выбираются по-разному.

Принцип работы реле перепада давления

Принцип работы реле перепада давления основан на сравнении давления в двух точках. Если P1 обозначает давление на стороне, принятой за высокую, а P2 – давление на стороне, принятой за низкую, перепад можно записать как ΔP = P1 − P2.

Обе точки соединены с соответствующими входами реле. Давления воздействуют с разных сторон на мембрану или другой чувствительный элемент, поэтому результирующее усилие определяется разностью давлений с учетом конструкции чувствительного элемента.

При изменении ΔP чувствительный элемент перемещается. Когда перепад достигает установленного порога, передаточный механизм или электронная схема – в зависимости от конструкции – изменяет состояние выходного контакта. Этот дискретный сигнал может использовать контроллер, сигнализация или другая цепь автоматики.

Последовательность работы: P1 и P2 → ΔP → чувствительный элемент → сравнение с уставкой → изменение состояния контакта → сигнал автоматике.

У механических устройств после уменьшения перепада возврат контакта обычно происходит при значении, отличающемся от точки срабатывания. Разность между порогом срабатывания и возврата образует гистерезис, или дифференциал возврата, который уменьшает вероятность частых переключений при колебаниях ΔP около уставки. Его величина и возможность регулировки зависят от модели.

Обозначения входов не универсальны. Производитель может использовать High/Low, +/−, P1/P2 или собственную маркировку. Формула и обозначения в статье объясняют принцип, а фактическое подключение выполняют по маркировке и документации конкретного прибора.

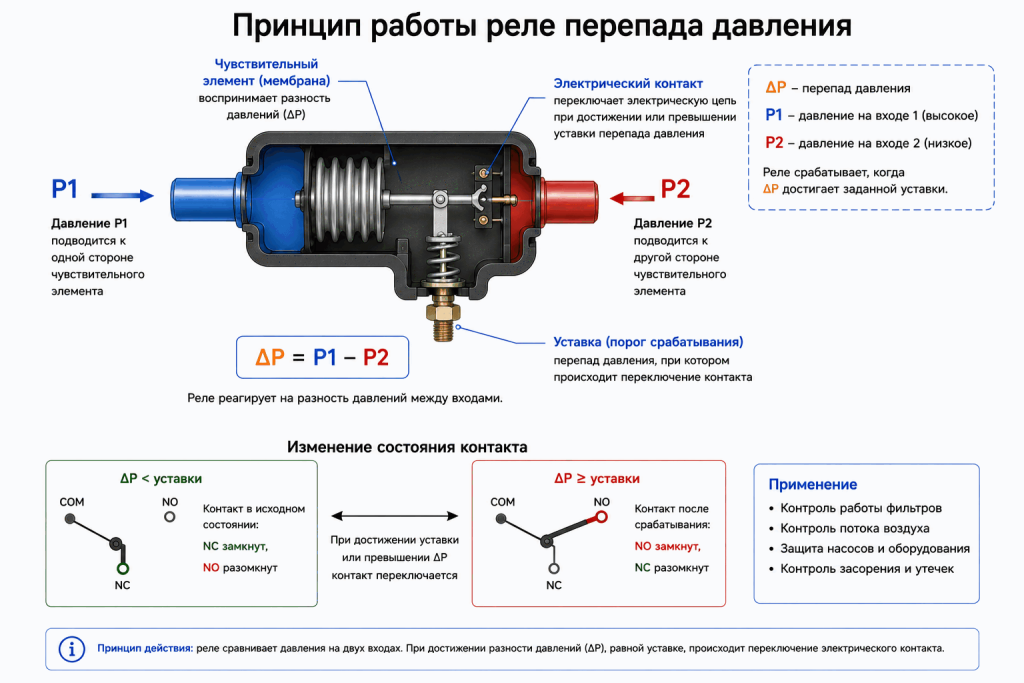

Принцип действия реле перепада давления: давления P1 и P2 воздействуют на противоположные стороны чувствительного элемента, а реле контролирует их разность ΔP. При достижении заданной уставки механизм изменяет состояние электрического контакта.

Устройство реле перепада давления

Типовое механическое реле перепада давления содержит два входа для подвода контролируемых давлений, чувствительный элемент, механизм задания порога и контактный узел.

В конструкцию могут входить:

• два штуцера давления;
• две полости или камеры, связанные с контролируемыми точками;
• мембрана или другой чувствительный элемент;
• механизм задания порога срабатывания;
• передаточный и переключающий механизм;
• электрические контакты;
• клеммы для подключения цепи автоматики.

Это обобщенная конструкция механического прибора. У электронных дифференциальных реле измерение и сравнение с уставкой могут выполняться датчиком и электронной схемой. Поэтому внутреннее устройство, способ задания уставки и тип выхода необходимо определять по документации конкретной модели.

Чем реле перепада отличается от обычного реле давления

Основное отличие – контролируемая величина. Обычное реле давления с одним процессным присоединением реагирует на давление относительно своей опорной среды, а дифференциальное реле предназначено для контроля разности давлений между двумя точками.

Поэтому обычное реле давления нельзя автоматически использовать вместо дифференциального: даже при одинаковых единицах измерения контролируемая величина и схема присоединения различаются. Подробнее о работе обычных устройств – в статье «Как работает реле давления: принцип работы и устройство».

Схема подключения реле перепада давления

Подключение реле перепада давления состоит из двух независимых частей: импульсные линии передают давления из двух контрольных точек к прибору, а электрические контакты или выход передают дискретный сигнал системе автоматики.

Подключение точек давления

Одну импульсную линию соединяют с первой точкой контроля, вторую – со второй. В схеме, где P1 принято за более высокое давление, эту линию подключают к входу, обозначенному производителем как сторона высокого давления; P2 подключают к стороне низкого давления.

Обозначения High/Low, +/− и P1/P2 нельзя считать взаимозаменяемой универсальной маркировкой. Назначение штуцеров проверяют по корпусу и документации конкретного реле.

Корректность измерения зависит и от импульсных линий. Перегиб, засорение, негерметичность или неправильная точка отбора изменяют давление, фактически поступающее к прибору, и могут вызвать ложное или отсутствующее срабатывание. Для воздуха также важно, чтобы трубки и точки отбора соответствовали рекомендациям производителя установки; для других сред дополнительно учитывают допустимую среду, температуру и требования к импульсным линиям.

Электрическое подключение

Электрический выход реле подключают к контроллеру, сигнализации или другой управляющей цепи согласно схеме конкретной модели. До монтажа необходимо определить тип контакта или выхода, его состояние при заданном ΔP и допустимые электрические характеристики.

У механических моделей часто применяется переключающий контакт, но обозначения COM, NO, NC, номера клемм и логика состояния контактов относительно уставки не являются универсальными. Их проверяют по паспорту прибора. Если реле подключается ко входу контроллера, дополнительно проверяют совместимость электрических параметров входа и контакта.

Подробные общие принципы подключения обычного реле давления рассмотрены в отдельной статье о подключении реле; конкретная схема дифференциального прибора всегда определяется его документацией.

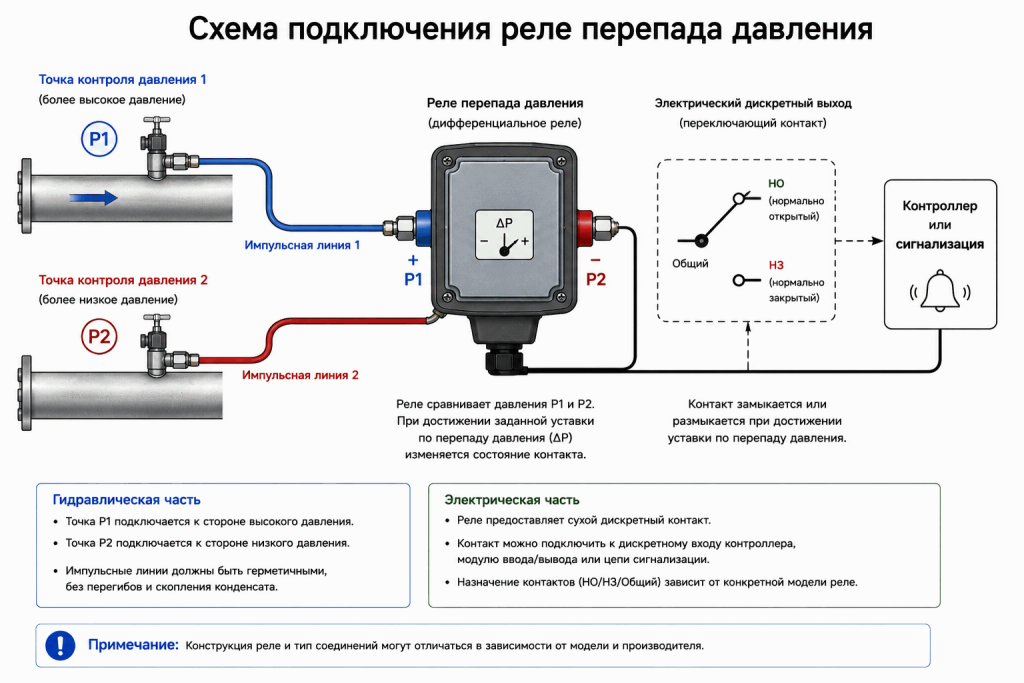

Схема подключения реле перепада давления: точки P1 и P2 соединяются с реле отдельными импульсными линиями, а переключающий контакт передает дискретный сигнал в контроллер или цепь сигнализации. Назначение и маркировка контактов зависят от конкретной модели устройства.

Пример подключения для контроля фильтра

Для контроля воздушного фильтра измеряют разность статических давлений до и после фильтрующего элемента в предусмотренных для этого точках отбора. При сопоставимом расходе увеличение аэродинамического сопротивления фильтра обычно приводит к росту перепада давления.

Типовая схема: точка P1 перед фильтром → фильтр → точка P2 после фильтра; обе точки соединены импульсными линиями с соответствующими входами реле перепада.

По мере накопления загрязнений сопротивление фильтра увеличивается. Если режим расхода остается сопоставимым, ΔP растет. При достижении установленного порога реле изменяет состояние контакта, а система автоматики может сформировать сервисный сигнал о необходимости проверки или замены фильтра.

Высокий ΔP сам по себе не является безусловным доказательством загрязнения. Перепад зависит от расхода воздуха, состояния воздуховодов, положения заслонок и выбранных точек отбора. Поэтому уставку задают по допустимому конечному сопротивлению конкретного фильтра и требованиям вентиляционной установки, а не по универсальному значению.

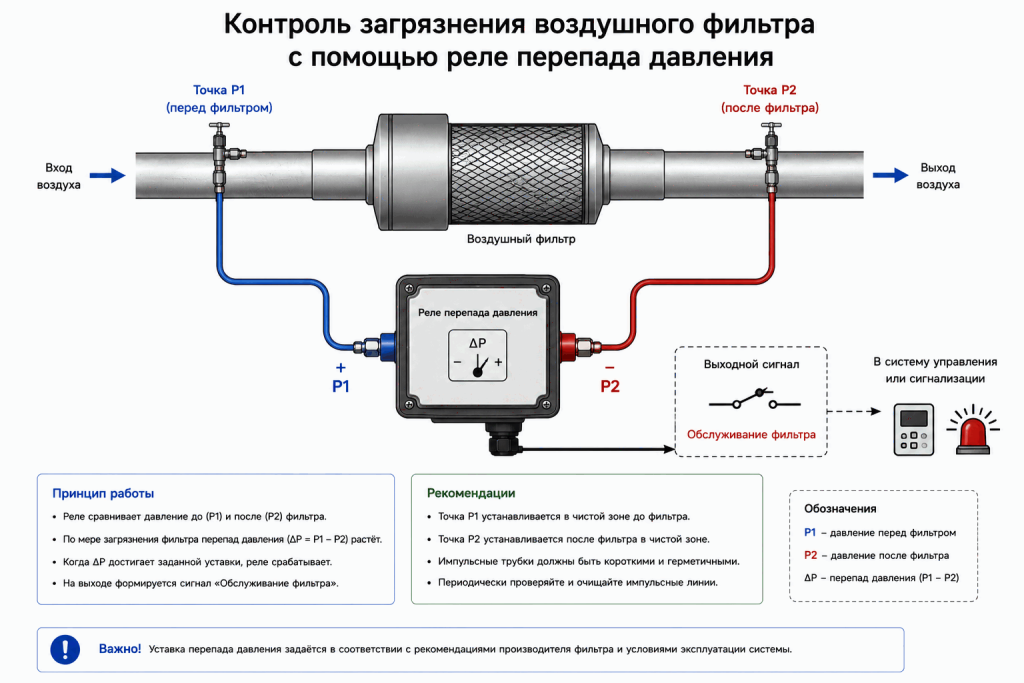

Контроль состояния воздушного фильтра по перепаду давления: реле сравнивает давление P1 перед фильтром и P2 после него по двум импульсным линиям. При достижении заданного перепада формируется сигнал «Обслуживание фильтра».

Реле перепада давления в системе вентиляции

В вентиляции реле перепада применяют для контроля фильтров, подтверждения работы вентилятора и косвенного контроля состояния воздушного потока.

Для подтверждения работы вентилятора точки отбора выбирают так, чтобы работа оборудования создавала прогнозируемый перепад. После запуска достижение заданного ΔP дает автоматике дискретный признак ожидаемого режима.

Это не прямое измерение расхода воздуха. Одинаковый перепад не во всех системах соответствует одному и тому же расходу, а изменение заслонок или сопротивления сети может менять ΔP. Поэтому реле подтверждает условие по перепаду, а не измеряет объемный расход как расходомер.

Как выбрать диапазон реле перепада давления

Диапазон выбирают так, чтобы требуемая уставка находилась внутри рабочего диапазона конкретного прибора и могла быть задана с достаточной для задачи разрешающей способностью, а допустимые давления и условия эксплуатации не превышались.

При выборе учитывают:

• ожидаемый рабочий ΔP и порог срабатывания;
• диапазон настройки и цену деления/разрешение установки, если это существенно для модели;
• гистерезис или дифференциал возврата;
• максимально допустимое статическое или рабочее давление;
• максимально допустимый перепад, если он нормируется отдельно;
• совместимость материалов прибора с контролируемой средой;
• характеристики электрических контактов или выхода;
• тип и размер присоединений;
• температуру, степень защиты и другие условия эксплуатации.

Максимальное статическое давление и измеряемый перепад – разные характеристики. На обе стороны прибора может воздействовать сравнительно высокое общее давление, тогда как ΔP между ними остается небольшим. Поэтому допустимое давление каждой стороны и допустимый дифференциальный диапазон проверяют отдельно по паспорту.
