Как проверить реле давления воды: диагностика работоспособности

Проверка реле давления включает контроль состояния и подключения устройства, наблюдение за давлением по манометру, проверку реакции реле на изменение давления и, при необходимости, проверку переключения его электрических контактов. Если насос работает неправильно, перед выводом о неисправности реле необходимо исключить проблемы насоса, электропитания, гидроаккумулятора, подключения и гидравлической части системы.

Реле контролирует давление и переключает электрическую цепь в соответствии с заданной логикой. Поэтому при диагностике недостаточно проверить только контакты: необходимо установить, реагирует ли устройство на фактическое изменение давления в системе. Неправильная работа насоса сама по себе не доказывает неисправность реле давления.

Для оценки работоспособности необходимо установить:

1. Доходит ли давление системы до чувствительного элемента реле?
2. Реагирует ли механизм реле на изменение давления?
3. Переключаются ли электрические контакты при достижении соответствующих условий?
4. Соответствуют ли фактические Pвкл и Pоткл требуемому режиму работы системы?

Проверка только электрических контактов не всегда позволяет оценить работу реле в реальной насосной системе. Необходимо учитывать одновременно гидравлическую и электрическую части.

Когда нужно проверить реле давления

Проверка требуется, если:

• насос не включается;
• насос не отключается;
• включение или отключение происходит при неожиданном давлении;
• насос включается и выключается слишком часто;
• работа системы стала нестабильной;
• после регулировки необходимо проверить результат;
• после монтажа или замены нужно убедиться в корректной работе реле.

Эти признаки являются поводом для проверки, а не доказательством неисправности реле. Например, насос может не отключаться потому, что система не достигает давления отключения, а частые включения могут быть связаны с гидроаккумулятором или утечкой.

Что понадобится для проверки

Для диагностики могут потребоваться:

• манометр, установленный в системе, либо предусмотренный способ контроля давления;
• мультиметр – если требуется электрическая проверка контактов;
• документация конкретного реле;
• схема подключения системы;
• инструмент для безопасного доступа к клеммам, если такой доступ предусмотрен процедурой проверки.

Мультиметр нужен не на каждом этапе. При первичной функциональной проверке основную информацию дают фактическое давление, момент переключения реле и реакция насосной системы.

Безопасность перед диагностикой

Наблюдение за работающей системой

Для определения фактических Pвкл и Pоткл система должна работать в предусмотренном штатном режиме. Во время цикла наблюдают за манометром и моментами запуска и остановки насоса.

Такая проверка не предполагает прикосновения к открытым токоведущим частям или выполнения действий с доступными электрическими соединениями.

Электрическая проверка

Перед снятием крышки, отсоединением проводников, прозвонкой контактов и другими действиями с доступом к электрическим соединениям оборудование необходимо безопасно обесточить и предусмотренным способом убедиться в отсутствии опасного напряжения.

Измерение сопротивления и прозвонку выполняют только на обесточенной цепи. Проверять сопротивление контактов мультиметром при поданном напряжении нельзя.

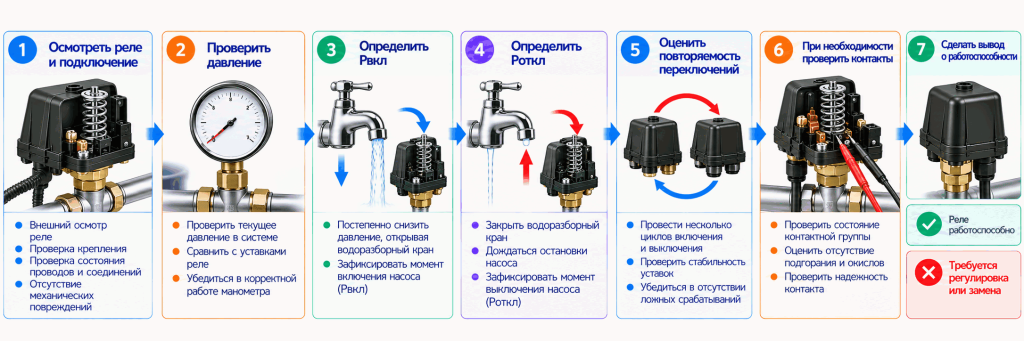

Пошаговая проверка реле давления

Шаг 1. Осмотреть реле и подключение

До измерений проверяют:

• состояние корпуса;
• наличие видимых повреждений;
• состояние проводников и клемм;
• надежность подключения;
• наличие следов перегрева;
• состояние гидравлического соединения;
• отсутствие заметной утечки.

Если имеются оплавление, серьезное повреждение корпуса или другие признаки потенциально опасного состояния, продолжать эксплуатацию только ради проверки полного рабочего цикла не следует.

Внешний осмотр не подтверждает исправность реле, но позволяет выявить условия, при которых дальнейшая проверка работающего оборудования небезопасна или нецелесообразна.

Шаг 2. Проверить давление в системе

Следующий этап – убедиться, что изменение давления в системе можно корректно контролировать по манометру или другим предусмотренным способом. Если показания средства контроля вызывают сомнение, выводы о фактических Pвкл и Pоткл будут ненадежными.

Реле реагирует на давление в точке своего гидравлического подключения. Если давление не передается к чувствительному элементу из-за загрязнения или другой проблемы соединительного канала, поведение реле может выглядеть как неисправность самого устройства.

Поэтому ситуация «давление по манометру изменяется, а реле не реагирует» еще не позволяет однозначно сделать вывод о неисправности механизма или контактов. Необходимо учитывать, что манометр и реле могут быть подключены к системе в разных точках, а состояние канала к реле влияет на давление у его чувствительного элемента.

При подозрении на загрязнение порядок обслуживания рассмотрен отдельно в материале «Как почистить реле давления».

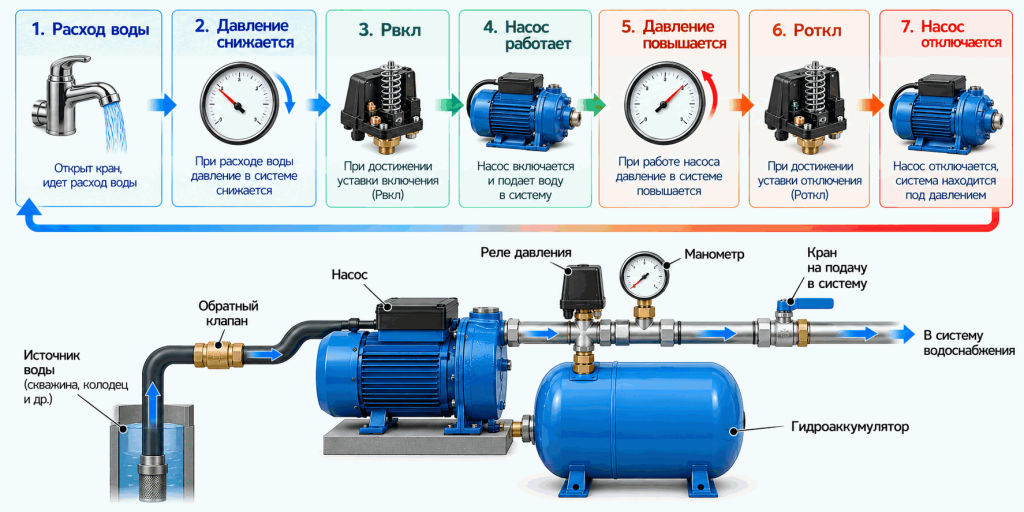

Шаг 3. Проверить давление включения Pвкл

Фактическое давление включения определяют в штатно собранной системе.

Последовательность проверки:

1. Дождаться состояния, при котором насос остановлен после достижения давления отключения.
2. Создать нормальный для системы расход воды.
3. Наблюдать за снижением давления по манометру.
4. Зафиксировать давление в момент запуска насоса.
5. При необходимости повторить цикл, чтобы проверить повторяемость результата.

Зафиксированное значение является фактическим Pвкл.

Универсального давления включения для всех систем нет. Полученное значение сравнивают с настройкой конкретного реле, требованиями оборудования и режимом, необходимым данной системе.

Если давление достигает ожидаемой области включения, но насос не запускается, это еще не доказывает неисправность реле. Нужно установить, произошло ли предусмотренное переключение реле и исправна ли электрическая цепь после него.

Шаг 4. Проверить давление отключения Pоткл

После запуска насоса наблюдают за ростом давления.

Для определения Pоткл:

1. Прекратить или уменьшить расход в соответствии с нормальным режимом системы.
2. Наблюдать за показаниями манометра.
3. Зафиксировать давление в момент остановки насоса.
4. При необходимости повторить цикл.

Полученное значение является фактическим Pоткл.

Во время проверки давление не должно выходить за допустимые параметры элементов системы. Универсального значения Pоткл для всех насосов и систем нет.

Если насос не отключается, сначала необходимо определить, достигает ли система давления, при котором реле должно выполнить отключение.

Если фактическое давление перестает расти ниже требуемого Pоткл, причина может находиться в насосе, гидравлической части, утечке или другом элементе системы. В этом случае отсутствие отключения само по себе не подтверждает неисправность реле.

Шаг 5. Сравнить Pвкл и Pоткл

После полного рабочего цикла сопоставляют фактические точки переключения.

Разница между ними определяется как:

ΔP = Pоткл − Pвкл.

При диагностике оценивают:

• повторяются ли точки переключения от цикла к циклу;
• соответствуют ли они требуемому режиму;
• находится ли работа системы в допустимом диапазоне;
• нет ли нестабильного переключения.

Работоспособность реле оценивают по реакции на изменение давления, точкам переключения и состоянию электрических контактов.

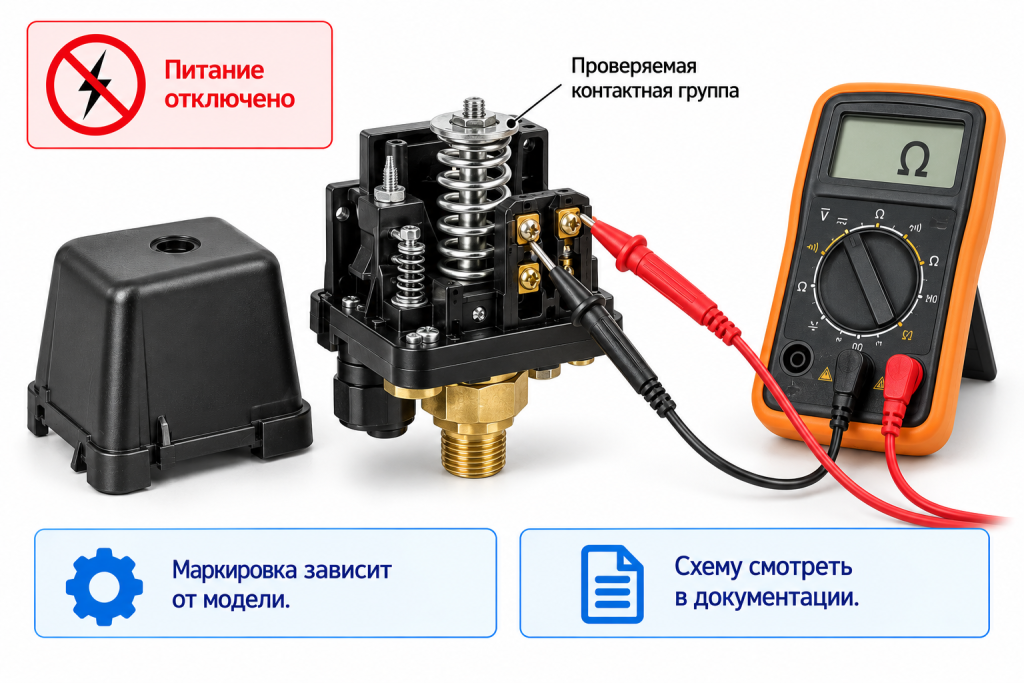

Как проверить контакты реле давления мультиметром

Проверка мультиметром дополняет функциональную диагностику. Она позволяет определить состояние выбранной контактной группы в доступных для проверки состояниях реле, но сама по себе не показывает, правильно ли реле реагирует на фактическое давление в системе.

Перед проверкой необходимо:

1. Безопасно обесточить оборудование.
2. Убедиться в отсутствии опасного напряжения.
3. Определить назначение контактов по электрической схеме конкретного реле.
4. При необходимости отсоединить проверяемую цепь так, как этого требует корректное измерение.

Далее мультиметром в соответствующем режиме проверяют состояние нужной контактной группы. Способ безопасно получить разные состояния механизма зависит от конструкции реле и процедуры производителя; универсально воздействовать на механизм вручную или подавать давление на разобранное устройство не следует.

При предусмотренном изменении состояния механизма соответствующая контактная группа должна переключаться согласно электрической схеме конкретной модели.

Универсальных номеров контактов нет, а маркировка клемм и логика контактных групп зависят от модели.

Слышимый щелчок механизма не доказывает исправность электрических контактов. И наоборот, проверка отдельной контактной группы на обесточенном устройстве не подтверждает, что реле корректно срабатывает от давления в реальной системе.

Измерение сопротивления и режим прозвонки нельзя использовать на цепи под напряжением.

Проверка реле давления без мультиметра

Первичную функциональную проверку можно выполнить по манометру и поведению насосной системы: определить фактические Pвкл и Pоткл и проверить повторяемость переключений.

Если давление последовательно снижается до Pвкл, насос запускается, затем давление повышается до Pоткл и насос отключается, а цикл повторяется стабильно, это подтверждает корректную функциональную работу связки реле и управляемой цепи в проверяемом режиме. Такой результат не является отдельной проверкой состояния каждого электрического контакта.

Для проверки не следует замыкать контакты отверткой, устанавливать временные перемычки, подавать напряжение на открытое реле или имитировать его работу другими потенциально опасными способами.

Как проверить реле давления на насосной станции

На насосной станции применяется та же основная диагностическая логика:

давление по манометру → момент запуска насоса → рост давления → момент остановки → повторяемость цикла.

При этом на работу станции также влияют:

• насос;
• гидроаккумулятор;
• обратный клапан;
• утечки;
• электрическая цепь;
• другие элементы автоматики.

Поэтому неправильная работа насосной станции не означает автоматически неисправность реле.

Например, частые включения могут быть связаны с гидроаккумулятором или утечкой, а отсутствие отключения – с тем, что насос не способен создать требуемое давление.

Реле или другой элемент системы: что проверить

Таблица задает направление дальнейшей проверки, а не устанавливает неисправность по одному симптому.

Как понять, что реле давления работает

Работоспособность реле в составе системы оценивают по совокупности признаков:

• давление системы передается к чувствительному элементу реле;
• при изменении давления происходит предусмотренное переключение механизма;
• насос запускается при фактическом Pвкл;
• при росте давления происходит обратное переключение;
• насос отключается при фактическом Pоткл;
• точки переключения повторяются от цикла к циклу;
• контактная группа переключается согласно схеме устройства, если выполнялась ее отдельная проверка;
• фактические уставки соответствуют требуемому режиму системы.

Чем больше этапов проверено непосредственно, тем обоснованнее вывод.

Нормальный цикл насоса подтверждает функциональную работу системы в проверяемом режиме, но не заменяет отдельную проверку контактов, если она необходима. Даже исправное реле не гарантирует исправность всей насосной системы.

Что делать, если проверка выявила отклонение

Дальнейшие действия зависят от результата диагностики.

Pвкл или Pоткл не соответствуют требуемым

Если реле стабильно переключается, но фактические точки включения или отключения не соответствуют требуемому режиму, проверяют настройки.

Порядок регулировки приведен в материале «Как отрегулировать и настроить реле давления».

Давление не передается к реле

Проверяют гидравлический канал между системой и чувствительным элементом.

Реле не переключает контакты

Если при предусмотренном состоянии механизма контактная группа не изменяет состояние согласно схеме, требуется дальнейшая диагностика реле.

Возможные неисправности и варианты действий рассмотрены в материале «Неисправности реле давления».

Реле исправно, но насос работает неправильно

Причину ищут в других элементах системы: питании, цепи управления, насосе, гидроаккумуляторе, гидравлической части или другом оборудовании.

Если проблема связана с согласованием реле и гидроаккумулятора, подробнее этот вопрос рассмотрен в материале «Как настроить и подключить реле давления для гидроаккумулятора».

Требуется замена

Если по результатам диагностики реле признано неисправным и его дальнейшее использование или восстановление нецелесообразно, порядок демонтажа и установки нового устройства приведен в статье «Как заменить реле давления воды».
