Как проверить частотный преобразователь

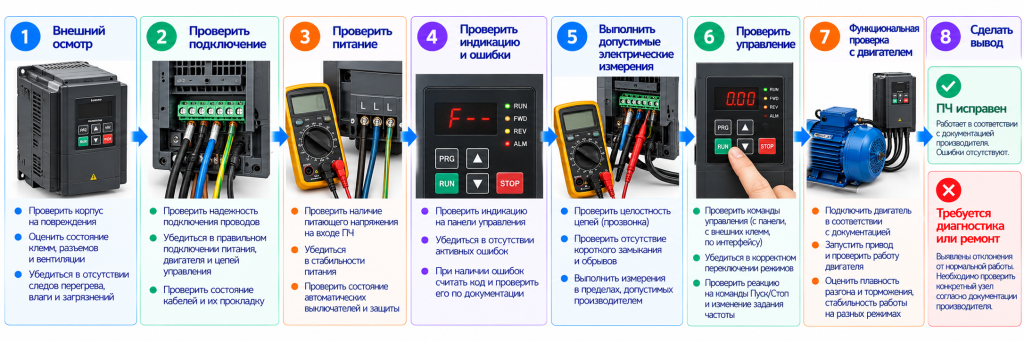

Проверку частотного преобразователя начинают с внешнего осмотра, проверки условий подключения, питания и сообщений диагностики. Электрические измерения выполняют с учетом схемы, требований производителя конкретного ПЧ и квалификации исполнителя. Полноценная проверка работоспособности включает не только отдельные измерения мультиметром, но и контроль запуска, управления и работы преобразователя с подходящим электродвигателем, если такая проверка допустима и может быть выполнена безопасно.

Частотный преобразователь – сложное силовое электронное устройство. Если двигатель не запускается или ПЧ выдает ошибку, причина может находиться не только в преобразователе, но и во входном питании, двигателе, кабеле, управляющих сигналах, настройках или приводимом механизме. Поэтому диагностику проводят последовательно – от проверки внешних условий к оценке самого ПЧ.

Отсутствие запуска двигателя само по себе не доказывает неисправность частотного преобразователя. Точно так же работающий дисплей, отсутствие активной ошибки или отсутствие явного короткого замыкания в проверяемой силовой цепи не подтверждают исправность всего устройства.

Что учитывать перед диагностикой

Проверка ПЧ связана с потенциально опасными уровнями напряжения. При этом отключение сетевого питания не означает, что напряжение внутри устройства исчезает мгновенно.

В звене постоянного тока используются конденсаторы, способные сохранять опасный заряд после отключения питания. Поэтому перед действиями, требующими доступа к электрическим соединениям или проведения измерений на обесточенном преобразователе, необходимо:

• отключить питание;
• исключить случайное повторное включение;
• выдержать время разряда, указанное производителем;
• предусмотренным для данного оборудования способом убедиться в отсутствии опасного напряжения;
• соблюдать требования руководства по эксплуатации конкретного ПЧ.

Универсального времени ожидания после отключения преобразователя нет. Оно зависит от конструкции устройства и определяется производителем. Нельзя считать ПЧ безопасным только потому, что после отключения прошло произвольно выбранное количество минут.

Нельзя принудительно разряжать конденсаторы отверткой, проводом или искусственным коротким замыканием. Если процедура конкретной модели отличается от общей последовательности, приведенной ниже, приоритет имеет документация производителя.

Электрические измерения в силовых цепях работающего или ранее находившегося под напряжением преобразователя требуют соответствующей квалификации и средств измерения. Если предусмотренная производителем процедура проверки неизвестна, экспериментировать с точками измерения не следует.

Шаг 1. Провести внешний осмотр

До подачи питания проверяют:

• состояние корпуса;
• наличие механических повреждений;
• следы перегрева;
• потемнение или оплавление;
• состояние доступных клемм и соединений;
• состояние вентиляционных отверстий;
• наличие выраженного загрязнения;
• состояние силовых и управляющих кабелей.

Особое внимание обращают на признаки, которые могут указывать на потенциально опасное состояние оборудования: поврежденный корпус, оплавленные элементы, выраженные следы перегрева или повреждение электрических соединений.

Если такие дефекты обнаружены, не следует подавать питание только ради продолжения диагностики.

Внешний осмотр позволяет выявить очевидные проблемы, но отсутствие видимых повреждений не подтверждает исправность внутренних силовых и управляющих цепей ПЧ.

Шаг 2. Проверить соответствие подключения

Перед включением необходимо сверить подключение со схемой и руководством конкретного преобразователя.

Проверяют:

• куда должно подаваться сетевое питание;
• куда подключается электродвигатель;
• соответствует ли входное питание требованиям ПЧ;
• совместим ли двигатель с выходными характеристиками преобразователя;
• нет ли очевидных ошибок в силовой цепи;
• правильно ли подключены необходимые цепи управления.

Вход питания и выход на двигатель нельзя считать взаимозаменяемыми клеммами. Ошибочное подключение сетевого питания к выходной части преобразователя может привести к повреждению оборудования.

Не следует ориентироваться только на привычные обозначения клемм: их маркировка зависит от производителя и модели. Назначение выводов определяют по документации конкретного ПЧ.

Подробно силовое подключение рассмотрено в материале «Как подключить частотный преобразователь к электродвигателю».

Шаг 3. Проверить питание

Если измерения выполняет квалифицированный специалист и они допускаются документацией оборудования, проверяют параметры входного питания.

Необходимо определить:

• присутствует ли питание на входе;
• соответствует ли напряжение требованиям ПЧ;
• для многофазного питания – присутствуют ли требуемые фазы;
• нет ли очевидной неисправности питающей цепи или защитных аппаратов.

Проверять нужно не только факт наличия напряжения, но и соответствие питания требованиям конкретного преобразователя.

Если дисплей не включается, нельзя сразу делать вывод о внутренней неисправности ПЧ. Сначала исключают отсутствие входного питания, неправильное подключение и проблемы внешней питающей цепи.

Обратный вывод также неверен: включившийся дисплей означает, что часть цепей устройства получила питание и работает, но не подтверждает исправность силового выхода, управления и остальных функций преобразователя.

Шаг 4. Проверить индикацию и ошибки

После корректной подачи питания оценивают состояние ПЧ по панели управления или другим предусмотренным средствам индикации.

Проверяют:

• включается ли панель;
• проходит ли предусмотренная инициализация;
• отображается ли состояние готовности;
• присутствуют ли предупреждения;
• имеются ли активные аварии или ошибки.

Если отображается код ошибки:

1. Записывают код.
2. Находят его расшифровку в документации именно этой модели.
3. Проверяют причины, указанные производителем.
4. Устраняют выявленную внешнюю причину либо переходят к дальнейшей диагностике.

Не следует многократно сбрасывать аварию без определения причины. Например, если защита срабатывает из-за проблемы двигателя, кабеля, нагрузки или силовой части, повторные попытки запуска не устраняют неисправность и могут привести к повторному воздействию аварийного режима на оборудование.

Что можно проверить мультиметром

Под «прозвонкой частотника» обычно понимают отдельные электрические проверки силовой части мультиметром. Такая диагностика может выявить некоторые грубые неисправности, но не подтверждает полную работоспособность ПЧ.

В зависимости от конструкции конкретного преобразователя и предусмотренной производителем процедуры могут проверяться отдельные участки входной и силовой части.

Результаты таких измерений зависят от внутренней схемы ПЧ. Поэтому нельзя использовать одну универсальную распиновку, сопротивление или набор показаний мультиметра для всех преобразователей.

Даже если отдельные измерения не показывают очевидных отклонений, непроверенными остаются другие узлы и функции: цепи управления, драйверы силовых ключей, измерительные цепи, интерфейсы, алгоритмы защиты и работа устройства под нагрузкой.

Поэтому мультиметр используют как один из диагностических инструментов, а не как универсальный способ подтвердить исправность частотного преобразователя.

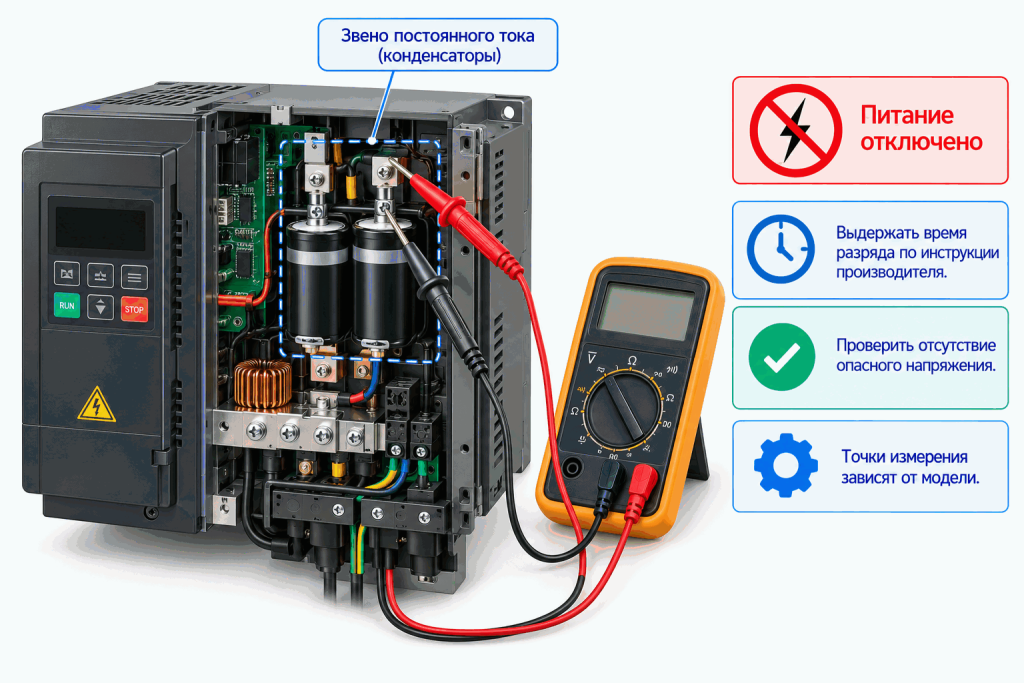

Проверка силовой части на обесточенном ПЧ

Проверку силовых цепей мультиметром выполняют только тогда, когда такая процедура предусмотрена для конкретного оборудования и исполнитель понимает назначение проверяемых цепей и ограничения метода.

Перед электрическими измерениями необходимо:

1. Отключить сетевое питание.
2. Исключить случайное повторное включение.
3. Выдержать время разряда, установленное производителем.
4. Предусмотренным способом проверить отсутствие опасного напряжения.
5. Определить назначение проверяемых цепей и точек измерения по документации конкретного ПЧ.

Только после выполнения этих условий переходят к предусмотренным для данного оборудования измерениям.

В зависимости от схемотехники преобразователя и рекомендаций производителя специалист может проверять отдельные силовые полупроводниковые цепи мультиметром, например в режиме проверки диодов. Конкретные точки подключения щупов и порядок измерений определяются схемой и диагностической процедурой конкретной модели.

Интерпретировать результаты нужно с учетом внутренней схемы устройства. Нельзя задавать универсальное падение напряжения на переходах или считать, что все исправные преобразователи должны давать одинаковые показания.

Если при предусмотренной методикой проверке обнаруживается явный признак короткого замыкания в силовой цепи, это может указывать на неисправность и является основанием не подавать питание до дальнейшей диагностики.

Обратный вывод делать нельзя. Если конкретная проверка не выявила короткого замыкания, это означает только отсутствие обнаруженного КЗ в проверяемой цепи и условиях измерения. Такой результат не подтверждает исправность силовых ключей во всех режимах, их драйверов, цепей управления и преобразователя в целом.

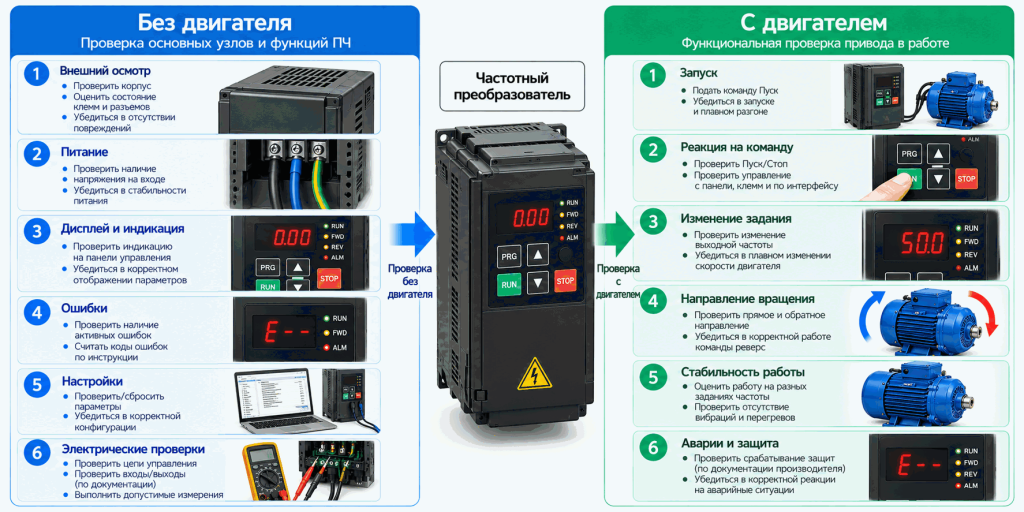

Проверка ПЧ без подключения двигателя

Без двигателя можно выполнить часть проверок частотного преобразователя: внешний осмотр, контроль питания, индикации, сообщений диагностики, настроек и некоторых электрических цепей. Но такая проверка не подтверждает полноценную работоспособность преобразователя под реальной нагрузкой.

ПЧ может:

• штатно включаться;
• отображать нормальное состояние;
• не показывать активных ошибок;
• принимать команды управления;

но неисправность может проявиться только при подключении двигателя или появлении нагрузки.

Поэтому результат проверки без двигателя подтверждает только фактически проверенные функции, а не исправность всего преобразователя.

Кроме того, нельзя считать универсальным правило, что любой частотный преобразователь допускается полноценно запускать с отключенным двигателем. Возможность подачи команды запуска и допустимый режим проверки определяются документацией конкретной модели.

Почему измерение выхода ПЧ требует осторожной интерпретации

Выход частотного преобразователя нельзя рассматривать как обычный источник синусоидального сетевого напряжения фиксированной частоты. ПЧ формирует управляемое импульсное выходное напряжение, параметры которого зависят от режима работы преобразователя.

Поэтому показания обычного мультиметра на выходе могут:

• зависеть от принципа измерения самого прибора;
• отличаться при разных режимах работы ПЧ;
• быть неправильно интерпретированы как неисправность;
• не отражать характеристики выходного сигнала, необходимые для полноценной диагностики.

По одному показанию мультиметра нельзя делать вывод об исправности или неисправности силового выхода ПЧ.

Также неверен подход, при котором от частотника ожидают фиксированное значение, например «ровно 220 В» или «ровно 380 В» на выходе независимо от режима работы.

Измерения на работающем силовом выходе ПЧ относятся к профессиональной диагностике: необходимо учитывать импульсный характер сигнала, категорию и допустимые параметры измерительного оборудования, требования электробезопасности и рекомендации производителя.

Если требуется точная диагностика выходной части, применяют методы и измерительное оборудование, соответствующие характеру сигнала и предусмотренные производителем или принятой профессиональной диагностической процедурой.

Проверка работы ПЧ с двигателем

Функциональная проверка позволяет оценить работу преобразователя в составе привода. К ней переходят, если предварительная диагностика не выявила препятствий для запуска, двигатель совместим с ПЧ, силовое подключение выполнено правильно, а документация допускает такой режим проверки.

Перед запуском проверяют:

1. Корректность основных параметров двигателя.
2. Выбранный источник команды Пуск/Стоп.
3. Источник задания частоты.
4. Выполнение необходимых условий безопасного запуска.
5. Готовность приводимого механизма к движению.

После запуска оценивают:

• запускается ли двигатель;
• реагирует ли ПЧ на изменение задания;
• соответствует ли направление вращения требуемому;
• возникают ли предупреждения или аварии;
• стабильно ли работает привод в проверяемом режиме.

Универсальной частоты первого запуска для всех приводов нет. Выбирать режим проверки необходимо с учетом двигателя, ПЧ, приводимого механизма и требований производителя.

Разгонять механизм до максимальной скорости только ради проверки работоспособности не следует. Для диагностики выбирают предусмотренный безопасный режим, достаточный для оценки реакции привода.

Если ПЧ включается, но двигатель не запускается, это еще не доказывает неисправность преобразователя. Необходимо проверить команду запуска, источник управления, блокировки, параметры двигателя, кабель, сам двигатель и условия работы механизма.

Подробно параметры и управление рассмотрены в материале «Как включить, запустить и управлять частотным преобразователем».

Без двигателя можно проверить только часть функций ПЧ; функциональная проверка привода позволяет оценить работу преобразователя с двигателем в предусмотренном режиме.

Признаки работоспособности ПЧ

Работоспособность частотного преобразователя оценивают по совокупности результатов, а не по одному признаку.

При корректно собранной и настроенной системе ПЧ:

• включается штатным образом;
• не имеет необъясненных активных аварий;
• принимает предусмотренные команды управления;
• формирует требуемый режим работы двигателя;
• позволяет изменять задание в предусмотренном диапазоне;
• обеспечивает стабильную работу двигателя в проверяемом режиме;
• не вызывает необъяснимого срабатывания защит;
• работает в соответствии с настройками и документацией оборудования.

Нормальная индикация без подключенного двигателя подтверждает работу только части функций и не является полноценной проверкой ПЧ под нагрузкой.

Отсутствие активных ошибок также само по себе не означает, что преобразователь полностью исправен: некоторые неисправности проявляются только при выполнении определенной команды, работе силового каскада или появлении нагрузки.

Успешный функциональный запуск подтверждает работоспособность ПЧ в проверенном режиме и составе конкретного привода. Он не является доказательством того, что устройство исправно при любых нагрузках и во всем диапазоне режимов, которые не проверялись.

Как отличить неисправность частотника от внешней проблемы

Таблица задает направление дальнейшей диагностики. Один симптом редко позволяет однозначно определить неисправный элемент.

Например, если ПЧ формирует команду работы, но двигатель не вращается, причина может находиться как в самом преобразователе, так и в двигателе, кабеле, блокировках или параметрах. Вывод делают после последовательного исключения доступных внешних причин и анализа диагностики конкретной модели.

Если внешние причины исключены, а результаты электрической или функциональной проверки указывают на внутреннюю неисправность преобразователя, дальнейшая диагностика должна учитывать его конструкцию и сервисную документацию.

Частые ошибки при проверке ПЧ

К ошибочным действиям и выводам относятся:

• признание ПЧ неисправным только потому, что двигатель не запускается;
• проверка без изучения отображаемого кода ошибки;
• выполнение измерений сразу после отключения питания;
• игнорирование остаточного заряда DC-звена;
• попытка разрядить конденсаторы коротким замыканием;
• прозвонка без понимания внутренней схемы;
• вывод об исправности всего ПЧ только по отсутствию короткого замыкания;
• проверка выхода как обычной сети фиксированной частоты;
• использование универсальных значений сопротивления для разных моделей;
• запуск с неизвестными или некорректными параметрами двигателя;
• многократный сброс аварии без поиска причины.

Последовательная диагностика нужна именно для того, чтобы не заменить поиск причины одной случайной проверкой.

Что делать, если ПЧ не прошел проверку

Дальнейшие действия определяются результатом диагностики.

Нет питания или индикации

Сначала проверяют внешнее питание, защитные аппараты и подключение. Если входное питание соответствует требованиям, а предусмотренная индикация отсутствует, требуется дальнейшая диагностика преобразователя.

Обнаружены признаки короткого замыкания силовой части

Если предусмотренная методика измерения указывает на возможное короткое замыкание, не следует подавать питание для экспериментальной проверки. Дальнейшую диагностику и ремонт силовой электроники должен выполнять специалист с необходимой квалификацией и оборудованием.

ПЧ показывает ошибку

Записывают код, находят его расшифровку в документации конкретной модели и проверяют указанные производителем причины. Сброс аварии не заменяет поиск причины ее появления.

ПЧ включается, но двигатель не работает

Проверяют команды управления, блокировки, настройки, параметры двигателя, кабель, сам двигатель и условия работы привода. Только после исключения доступных внешних причин переходят к выводу о возможной неисправности ПЧ.

Проверка подтверждает внутреннюю неисправность

Если совокупность результатов диагностики указывает на неисправность самого преобразователя, требуется профессиональная диагностика с последующим ремонтом или заменой устройства. Вскрытие и ремонт силовых модулей, драйверов, конденсаторов и электронных плат не относятся к проверке работоспособности.
