Как проверить блок питания: проверка мультиметром и диагностика работоспособности

Проверку промышленного блока питания начинают с входной цепи, затем измеряют выходное напряжение и оценивают работу источника с подключенной нагрузкой. Если вход соответствует требованиям БП, а выход отсутствует или не соответствует характеристикам конкретной модели, необходимо учитывать состояние защиты, нагрузку и возможную неисправность источника.

Наличие номинального напряжения на выходе без нагрузки само по себе не подтверждает нормальную работу блока питания в реальной системе. Поэтому проверяют всю цепочку:

входное питание → блок питания → выход → линия питания → нагрузка.

Когда нужно проверять блок питания

Проверка необходима, если:

• подключенное оборудование не включается;
• на выходе отсутствует напряжение;
• выходное напряжение отличается от ожидаемого;
• оборудование работает нестабильно;
• напряжение заметно изменяется при подключении нагрузки;
• блок питания запускается и отключается;
• появляется штатная индикация аварийного состояния;
• источник работает без нагрузки, но система не запускается;
• после подключения дополнительного оборудования появились сбои.

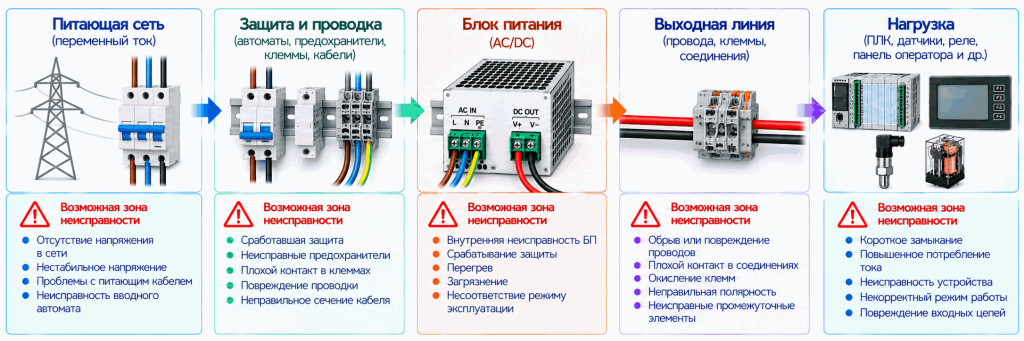

Один симптом может иметь несколько причин. Например:

оборудование не включается → проблема может находиться в питающей сети, защитном аппарате, соединениях, БП, выходной линии или самом потребителе.

Поэтому начинать диагностику с вывода «неисправен блок питания» неправильно. Сначала необходимо определить участок цепи, на котором пропадают или изменяются требуемые параметры.

Диагностика последовательно охватывает вход, сам источник, выходную цепь и подключенную нагрузку.

Что проверить перед измерением мультиметром

До электрических измерений необходимо проверить:

• модель и характеристики источника;
• схему подключения;
• соответствие входного питания;
• состояние защитных аппаратов;
• надежность клеммных соединений;
• полярность выходной цепи;
• состояние проводников;
• наличие штатной индикации;
• признаки перегрева, повреждения или деформации;
• соответствие подключенной нагрузки возможностям БП.

Такая проверка помогает обнаружить внешнюю причину до измерений. Например, отсутствие выходного напряжения может быть связано не с неисправностью источника, а с отсутствием входного питания или срабатыванием внешней защиты.

Если блок питания имеет светодиодную или другую индикацию состояния, ее значение определяют только по документации конкретной модели. Универсальной расшифровки цветов и режимов индикации нет.

Если есть сомнения в правильности соединений, сначала следует свериться со схемой производителя и материалом «Подключение блока питания».

Как проверить блок питания мультиметром

Мультиметр позволяет проверить прежде всего входное и выходное напряжение, а при правильно организованной схеме измерения – ток. Однако одного мультиметра недостаточно для оценки всех характеристик источника, например его предельной нагрузочной способности, пульсаций или динамического поведения при изменении нагрузки.

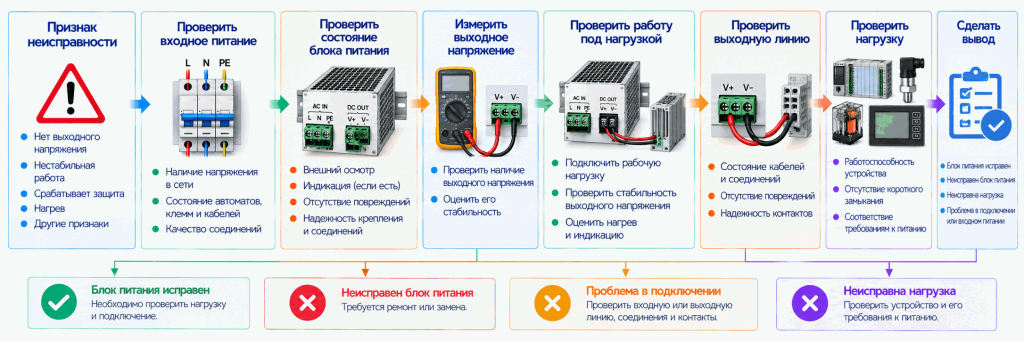

Общий алгоритм проверки:

проверить входное питание → измерить выход → сравнить результат с документацией → оценить работу под нагрузкой → проверить выходную линию и потребителя.

Подготовка мультиметра

Перед измерением необходимо:

1. определить, переменное или постоянное напряжение требуется измерить;
2. выбрать соответствующий режим мультиметра;
3. установить подходящий диапазон измерения, если прибор не выбирает его автоматически;
4. проверить правильность подключения измерительных проводов к прибору;
5. определить точки измерения по схеме оборудования.

Конкретное положение переключателя и обозначения гнезд зависят от модели мультиметра, поэтому универсальная последовательность действий с органами управления прибора здесь не используется.

Измерение тока выполняется по другой схеме, чем измерение напряжения. Нельзя переводить мультиметр в режим измерения тока и подключать его непосредственно параллельно выходу блока питания: такое подключение создает путь с малым сопротивлением и может привести к короткому замыканию, повреждению прибора, срабатыванию защиты или другим опасным последствиям.

Если для диагностики требуется измерение тока, необходимо использовать метод, соответствующий конкретной цепи и измерительному прибору. Измерение не должно нарушать допустимый режим работы системы.

Проверка входного напряжения блока питания

Первый электрический параметр, который необходимо проверить, – наличие требуемого питания на входе БП. Пока это не подтверждено, отсутствие выхода нельзя использовать как доказательство неисправности источника.

Для AC-входа проверяют переменное напряжение между предусмотренными точками входной цепи. Для DC-входа – соответствующее постоянное напряжение с учетом полярности.

Измеренное значение сравнивают с допустимыми входными характеристиками конкретного блока питания. Универсального входного напряжения для всех промышленных источников нет.

На входных клеммах промышленного блока питания может присутствовать опасное для жизни напряжение. Измерения в цепях сетевого напряжения должны выполнять специалисты с необходимой квалификацией и с соблюдением требований электробезопасности.

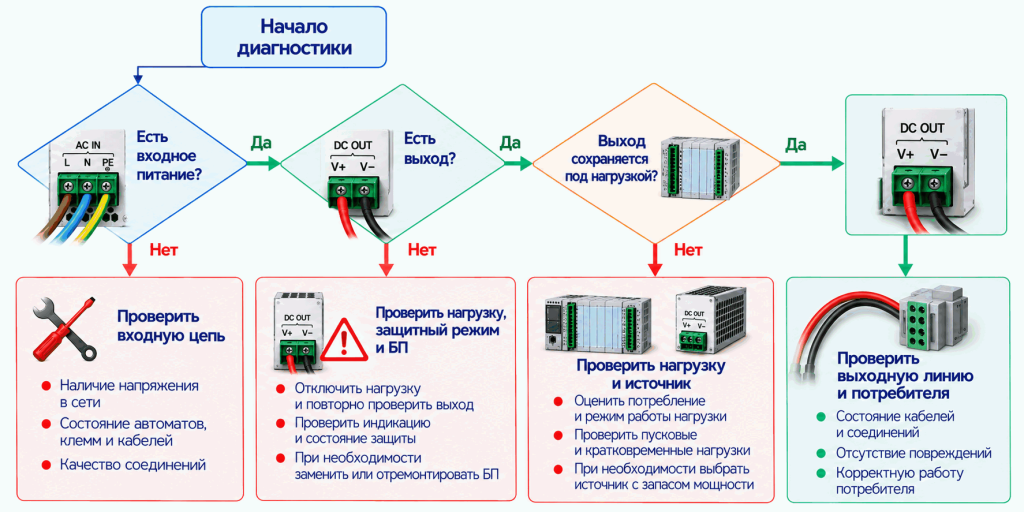

Результаты интерпретируют последовательно:

• входного напряжения нет – проверяют питающую цепь до блока питания;
• вход есть, но не соответствует допустимым характеристикам – сначала устраняют проблему входного питания;
• вход соответствует требованиям БП – переходят к проверке выхода.

Такой порядок позволяет не искать неисправность внутри исправного источника, если причина фактически находится перед ним.

Как проверить выходное напряжение блока питания

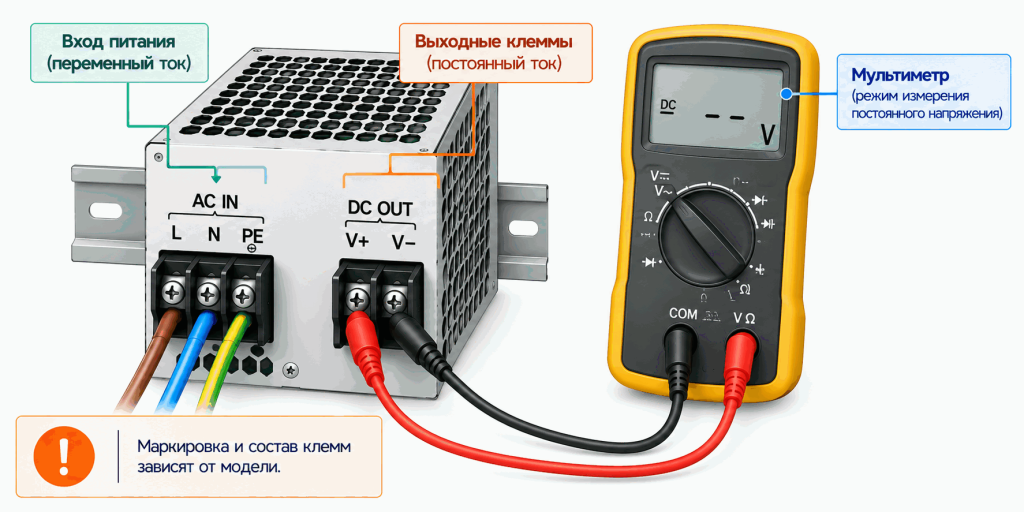

Для распространенного DC-выхода последовательность следующая:

1. определить выходные контакты по маркировке и документации;
2. установить мультиметр в режим измерения постоянного напряжения;
3. подключить щупы к предусмотренным точкам выходной цепи;
4. считать показание;
5. сравнить его с характеристиками конкретного БП и требованиями нагрузки.

На промышленных источниках постоянного напряжения могут использоваться обозначения V+ и V−, но маркировка выходных контактов зависит от модели.

Исправный источник не обязательно должен показывать ровно номинальное значение без какого-либо отклонения. Результат необходимо сравнивать с допустимыми характеристиками, указанными производителем, и требованиями подключенного оборудования.

Важно также учитывать место измерения. Если напряжение непосредственно на клеммах источника соответствует требованиям, это еще не означает, что те же параметры сохраняются на входе удаленного потребителя. При существенном сопротивлении линии или плохом соединении напряжение под нагрузкой может отличаться.

Если напряжение на клеммах БП соответствует требованиям, но оборудование не получает нормального питания, следующий участок проверки – выходная линия от источника до потребителя.

Выходное напряжение измеряют между предусмотренными выходными точками и сравнивают с характеристиками конкретного источника.

Проверка блока питания без нагрузки

Проверка без нагрузки позволяет определить, запускается ли источник и формирует ли он ожидаемое выходное напряжение.

Если такой режим допускается производителем, измерение может показать:

• присутствует ли выход;
• соответствует ли напряжение характеристикам источника;
• отличается ли результат от поведения с подключенной нагрузкой.

Главное ограничение этого метода: нормальное напряжение без нагрузки не подтверждает способность БП сохранять требуемые параметры при рабочем токе.

Причина в том, что при отсутствии нагрузки источник практически не проверяется в том режиме, в котором ему предстоит питать оборудование. Проблема может проявиться только после увеличения выходного тока или при переходном процессе.

Поэтому результат проверки без нагрузки необходимо сопоставлять с поведением источника в рабочем режиме. Кроме того, нельзя исходить из того, что любой БП допускает работу без нагрузки – это зависит от его конструкции и требований производителя.

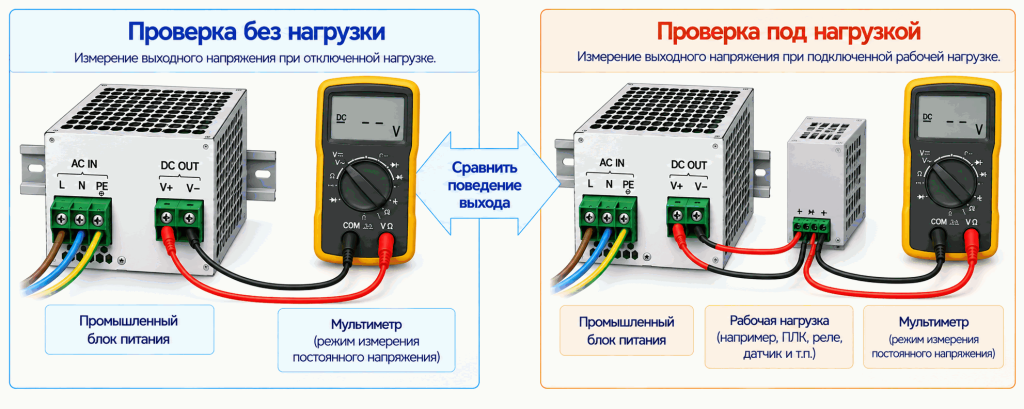

Проверка блока питания под нагрузкой

Проверка под рабочей нагрузкой позволяет определить, сохраняет ли источник требуемые выходные параметры в условиях реальной работы системы.

Показательный случай:

без нагрузки → выход соответствует характеристикам;

с нагрузкой → выход заметно изменяется или БП переходит в защитный режим.

Такое поведение еще не доказывает неисправность самого источника. Возможные направления дальнейшей проверки:

• превышение допустимой нагрузки;
• пусковой или кратковременный ток;
• короткое замыкание или другая проблема в выходной цепи;
• штатная работа защиты;
• неисправность блока питания.

Сначала фактическую нагрузку сопоставляют с характеристиками источника. Если проблема возникает только с конкретным потребителем или участком цепи, необходимо проверить этот участок прежде, чем делать вывод о неисправности БП.

Для проверки нельзя специально создавать короткое замыкание или подключать случайное устройство в качестве нагрузки. Искусственная нагрузочная проверка требует нагрузки с известными характеристиками и подходящего измерительного оборудования.

Сравнение двух режимов помогает выявить проблемы, которые не проявляются при измерении выхода без нагрузки.

Как проверить, работает ли блок питания

Работоспособность источника оценивают не по одному измерению, а по совокупности результатов. БП должен получать соответствующее входное питание и обеспечивать требуемые выходные параметры в предусмотренном диапазоне нагрузки и условий эксплуатации.

Таблица показывает направления диагностики, а не универсальную карту неисправностей. Одинаковый симптом у разных источников и систем может иметь разные причины.

По результатам такой проверки БП можно считать работоспособным в рассматриваемом режиме, если он получает входное питание в допустимых пределах и обеспечивает выходные параметры, соответствующие документации и требованиям нагрузки, при предусмотренных условиях работы. Это не заменяет специализированную проверку характеристик, которые обычным мультиметром не оцениваются.

Результаты проверки помогают последовательно определить участок системы, требующий дальнейшей диагностики.

Как проверить импульсный блок питания

Для промышленного импульсного блока питания внешняя функциональная проверка выполняется по той же последовательности:

вход → состояние источника → выход → работа под нагрузкой → реакция защиты.

Для ответа на вопрос, работает ли БП в системе, сначала не требуется проверять его внутренние силовые ключи, трансформатор, конденсаторы, диоды или ШИМ-контроллер.

Диагностика этих компонентов требует вскрытия устройства и относится уже к ремонту, а не к внешней проверке работоспособности.

Устройство таких источников рассматривается отдельно в материале «Импульсный блок питания: устройство, схема и принцип работы». Общая структура и назначение узлов БП рассмотрены в статье «Устройство и схема блока питания».

Можно ли проверить мощность блока питания мультиметром

Максимальную выходную мощность блока питания нельзя определить простым измерением напряжения мультиметром.

Для соответствующей DC-цепи мощность в известном режиме можно рассчитать по напряжению и току:

P = U × I

где:

• P – мощность;
• U – напряжение;
• I – ток.

Но такой расчет показывает мощность нагрузки в конкретном режиме, а не максимально допустимую мощность самого блока питания.

Например, если известны напряжение на нагрузке и потребляемый ею ток, по формуле можно определить мощность, которую нагрузка потребляет в этот момент. Из этого нельзя сделать вывод, что БП способен длительно отдавать такую же или большую мощность во всем диапазоне условий эксплуатации.

Полноценная проверка нагрузочной способности требует контролируемой нагрузки и подходящего измерительного оборудования. Специально доводить промышленный БП до перегрузки для определения его предельной мощности не следует.

Номинальную мощность, допустимые режимы нагрузки и условия, при которых они обеспечиваются, проверяют по документации производителя. Если источник не соответствует нагрузке системы, принципы подбора рассмотрены в материале «Как выбрать блок питания».

Почему исправный блок питания может не запускать оборудование

Если непосредственно на выходных клеммах БП присутствует требуемое напряжение, а оборудование не работает, необходимо продолжить диагностику после источника.

Проверяют:

• правильность подключения нагрузки;
• полярность;
• состояние выходной линии;
• клеммные соединения;
• соответствие нагрузки возможностям источника;
• возможный высокий пусковой ток;
• состояние самого потребителя;
• соответствие фактического питания требованиям оборудования.

Например, корректное напряжение на клеммах БП еще не означает, что такое же напряжение присутствует непосредственно на потребителе. При рабочей нагрузке причиной отличия могут быть повреждение проводника, повышенное сопротивление соединения или другое нарушение в выходной цепи.

Поэтому наличие корректного напряжения непосредственно на БП переносит следующий этап диагностики на линию и нагрузку, но само по себе не подтверждает исправность всей системы питания.

Отсутствие питания у оборудования может быть связано не только с БП, но и с входной или выходной частью системы.

Когда блок питания требует дальнейшей диагностики

Переходить к специализированной диагностике самого источника имеет смысл, если внешняя проверка не выявила проблему в питающей или выходной цепи, а поведение БП остается ненормальным.

Основаниями могут быть ситуации, когда:

• вход соответствует требованиям, но выход отсутствует при заведомо корректных внешних условиях;
• выходные параметры не соответствуют документации;
• параметры существенно меняются при допустимой нагрузке;
• источник регулярно переходит в защитный режим без очевидной внешней причины;
• присутствуют признаки повреждения;
• поведение источника не соответствует описанному производителем.

Даже в этих случаях результат внешней проверки указывает направление дальнейшей диагностики, но не всегда позволяет определить конкретный неисправный внутренний компонент.

Вскрытие промышленного БП, измерения внутри работающего устройства и диагностика силовых компонентов не относятся к пользовательской проверке. Такие работы должны выполнять квалифицированные специалисты с соответствующим оборудованием.

Если установлен конкретный симптом неисправности, дальнейший поиск его причин относится к отдельному материалу «Неисправности блока питания: причины и диагностика».
