Как программировать частотный преобразователь: настройка параметров и инструкция

Программирование частотного преобразователя заключается в настройке параметров его работы: данных двигателя, режима управления, источников команд и задания частоты, допустимого диапазона частот, времени разгона и торможения, а также необходимых входов и выходов.

Конкретные номера параметров, структура меню, названия функций и порядок сохранения настроек зависят от производителя и серии ПЧ. Поэтому универсальная инструкция определяет, что именно необходимо настроить и в какой последовательности, а конкретные коды параметров и действия с панелью берут из руководства используемого преобразователя.

Что значит программировать частотник

Программировать частотник в практическом смысле – значит изменять параметры, которые определяют работу самого преобразователя, электродвигателя и управляющих сигналов. Обычно для этого не требуется писать программный код.

В зависимости от модели настройку выполняют через:

• встроенную панель управления;
• выносной пульт;
• программное обеспечение производителя;
• интерфейс связи с ПЛК или другим устройством.

Важно различать подключение и программирование ПЧ. Подключение – это физическое электрическое соединение преобразователя с сетью, двигателем и устройствами управления. Программирование или настройка – задание параметров, по которым частотный преобразователь будет управлять уже подключенным приводом.

Что нужно сделать перед настройкой

Перед изменением параметров необходимо убедиться, что ПЧ правильно выбран и подключен, а исходные данные двигателя известны. Настройками нельзя компенсировать ошибку в силовой схеме, несоответствие напряжения или недостаточную нагрузочную способность преобразователя.

До программирования необходимо:

• проверить соответствие ПЧ электродвигателю и питающей сети;
• проверить силовое и управляющее подключение;
• получить данные с шильдика и из документации двигателя;
• изучить руководство конкретной модели ПЧ;
• определить требуемый режим работы механизма;
• определить, откуда должна поступать команда Пуск/Стоп;
• определить источник задания скорости или частоты.

Особенно важно правильно задать параметры двигателя и выбрать подходящий режим управления. Ошибочные исходные данные могут ухудшить регулирование, привести к неправильной работе расчетных защит, ограничению момента или аварийному отключению привода.

Какие параметры есть в частотном преобразователе

Параметры ПЧ удобно разделить на несколько функциональных групп. Точный состав зависит от модели, поэтому перечисленные функции есть не в каждом преобразователе.

Параметры двигателя

В эту группу входят данные, необходимые ПЧ для управления двигателем и работы расчетных алгоритмов:

• номинальное напряжение;
• номинальный ток;
• номинальная частота;
• номинальная мощность;
• номинальная скорость;
• другие характеристики, которые требует конкретный алгоритм управления.

Для части простых режимов ПЧ может использовать только часть этих данных, а для векторного управления или идентификации двигателя могут потребоваться дополнительные параметры.

Параметры частоты

Они определяют, откуда преобразователь получает задание и в каком диапазоне разрешено изменять частоту:

• источник задания;
• минимальная частота;
• максимальная частота;
• рабочее, фиксированное или другое предусмотренное задание.

Важно различать заданную частоту, выходную частоту ПЧ и фактическую скорость двигателя. Они связаны между собой, но не являются одной и той же величиной.

Разгон и торможение

Эта группа определяет динамику изменения скорости:

• время разгона;
• время торможения;
• режим остановки;
• форму разгонной или тормозной характеристики, если такая функция предусмотрена;
• параметры торможения, относящиеся к конкретной модели ПЧ.

Управление

К этой группе относятся:

• источник команды Пуск/Стоп;
• разрешенное направление вращения;
• локальное или дистанционное управление;
• алгоритм управления двигателем;
• переключение между источниками команд, если оно предусмотрено.

Входы и выходы

В зависимости от модели можно назначать функции:

• дискретных входов;
• аналоговых входов;
• релейных и дискретных выходов;
• аналоговых выходов;
• интерфейсов связи.

Параметризация входа не заменяет правильного электрического подключения. Тип сигнала, уровень напряжения или тока и схема общего провода должны соответствовать документации ПЧ.

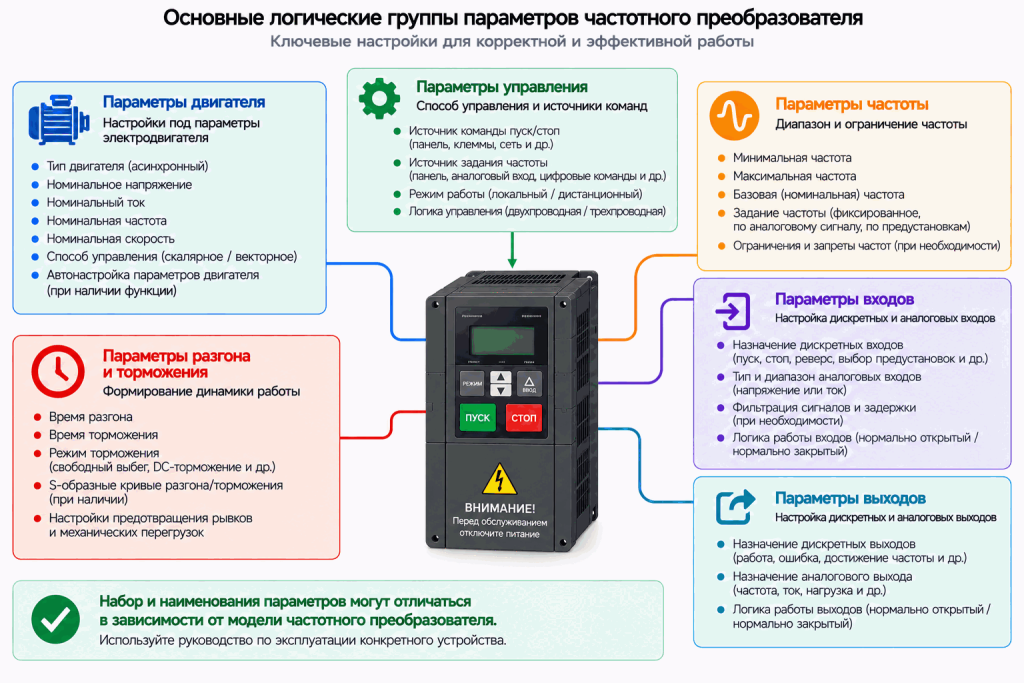

Основные логические группы настроек ПЧ включают параметры двигателя, управления и частоты, разгона и торможения, а также назначение входов и выходов. Состав, названия и доступность параметров зависят от модели частотного преобразователя, поэтому при настройке следует руководствоваться документацией производителя.

Как войти в параметры и изменить настройку

Точный порядок работы с меню зависит от модели ПЧ, но общий принцип одинаков: пользователь находит нужный параметр, проверяет текущее значение, изменяет его и применяет предусмотренным производителем способом.

Типовая последовательность:

1. Открыть меню параметров.
2. Найти необходимую группу.
3. Выбрать параметр.
4. Просмотреть текущее значение.
5. Изменить значение.
6. Подтвердить или сохранить изменение.
7. Проверить, требуется ли для применения параметра остановка двигателя, перезапуск ПЧ или повторная подача питания.

Часть параметров некоторые ПЧ не позволяют изменять при работающем приводе. Другие изменения вступают в силу сразу. Это необходимо проверять по руководству конкретной модели.

Названия клавиш и структура меню различаются, поэтому инструкции вида «нажмите SET» или «удерживайте MODE» нельзя использовать как универсальные.

Как настроить параметры электродвигателя

Основные данные двигателя переносят с его шильдика или из технической документации в соответствующие параметры ПЧ.

В зависимости от модели и режима управления могут потребоваться:

• номинальное напряжение;
• номинальный ток;
• номинальная частота;
• номинальная мощность;
• номинальная скорость;
• дополнительные характеристики двигателя.

Использовать нужно данные именно того двигателя, которым управляет ПЧ. Если на шильдике указано несколько значений напряжения и тока для разных схем соединения обмоток, вводимые параметры должны соответствовать фактическому подключению двигателя.

Номинальную частоту двигателя нельзя автоматически воспринимать как разрешенную максимальную частоту всей установки. Допустимый диапазон определяется также механикой, охлаждением и требованиями технологического процесса.

Подробная настройка двигателя, выбор его параметров и процедуры идентификации рассматриваются отдельно в статье «Как настроить частотный преобразователь на электродвигатель».

Как настроить источник команды Пуск/Стоп

Источник команды Пуск/Стоп определяет, кто будет давать ПЧ команду начать или прекратить работу.

В зависимости от преобразователя команда может поступать:

• с панели ПЧ;
• от внешних кнопок или переключателей;
• через дискретные входы;
• от ПЛК;
• через интерфейс связи.

Если ПЧ должен запускаться от внешней автоматики, недостаточно физически подключить управляющий провод. В параметрах необходимо выбрать соответствующий источник команд и, если это требуется, назначить функции входов.

При этом команда Stop не всегда означает электрически безопасное отключение двигателя и не заменяет предусмотренные меры отключения питания при обслуживании оборудования.

Как настроить источник задания частоты

Источник задания определяет не сам факт запуска, а требуемую частоту или скорость работы привода.

Задание может поступать:

• с панели ПЧ;
• от потенциометра;
• через аналоговый вход;
• из набора фиксированных заданий;
• от контроллера;
• через интерфейс связи;
• от внутреннего регулятора, если он предусмотрен.

Источник команды Пуск/Стоп и источник задания частоты – разные настройки. Например, преобразователь может получать команду запуска через дискретный вход, а задание частоты – по аналоговому сигналу.

Это одна из частых причин ошибок при наладке: двигатель запускается, но работает не с ожидаемой скоростью, потому что ПЧ продолжает использовать другой источник задания.

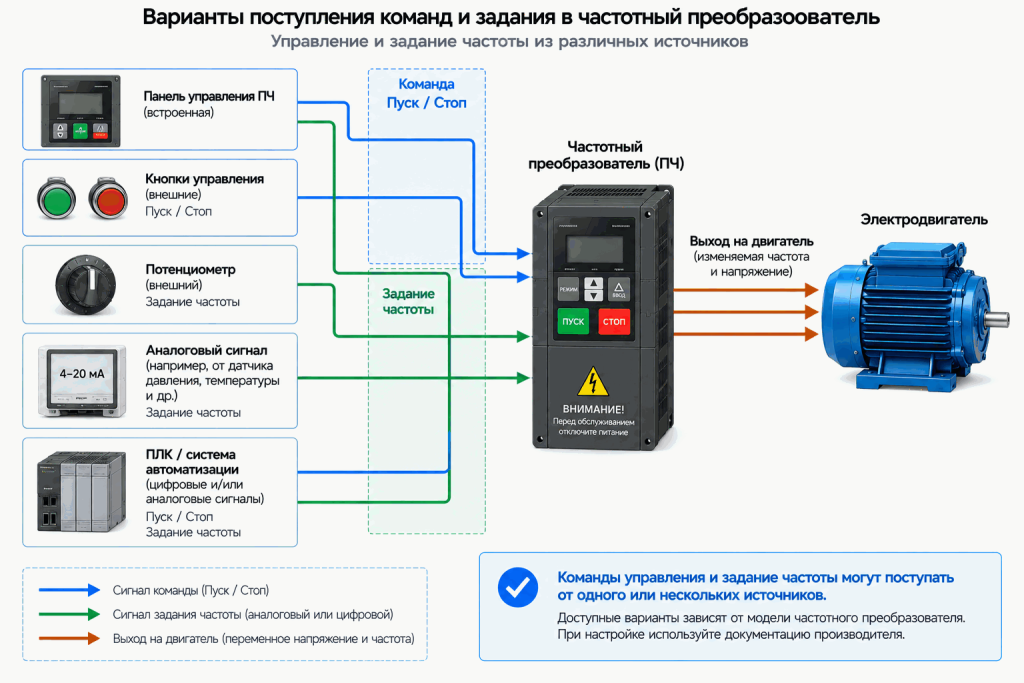

Команды управления и задание частоты могут поступать в ПЧ от встроенной панели, внешних кнопок, потенциометра, аналогового сигнала или ПЛК. Доступные источники команд, их сочетание и способ настройки зависят от модели частотного преобразователя и определяются документацией производителя.

Как настроить минимальную и максимальную частоту

Минимальная и максимальная частота ограничивают диапазон, в котором разрешено работать приводу. Эти значения нельзя назначать только исходя из возможностей самого ПЧ.

Допустимый диапазон определяется:

• характеристиками электродвигателя;
• приводимым механизмом;
• требованиями технологического процесса;
• условиями охлаждения двигателя;
• документацией оборудования.

Например, длительная работа самовентилируемого двигателя на пониженной скорости может ухудшать его охлаждение. Для насосов, вентиляторов, компрессоров, станков и других механизмов действуют собственные ограничения по допустимой скорости.

При работе выше номинальной частоты также необходимо учитывать возможности двигателя и привода. Рост частоты не означает, что двигатель сможет сохранять номинальный момент во всем диапазоне.

Поэтому универсальных значений минимальной и максимальной частоты не существует.

Как настроить разгон и торможение

Время разгона определяет, насколько быстро привод должен перейти от исходной скорости к заданной, а время торможения – насколько быстро скорость должна уменьшиться.

Слишком короткий разгон повышает требуемый ускоряющий момент и может увеличить ток двигателя. Если ПЧ или двигатель не способны обеспечить требуемую динамику, преобразователь может ограничить ток, увеличить фактическое время разгона или отключиться по защите.

При интенсивном торможении двигатель может перейти в генераторный режим и передавать энергию в звено постоянного тока ПЧ. Если эта энергия не отводится или не рассеивается предусмотренным способом, напряжение звена растет и преобразователь может отключиться по перенапряжению.

Поэтому времена разгона и торможения выбирают с учетом:

• инерции механизма;
• характера нагрузки;
• возможностей двигателя;
• перегрузочной способности ПЧ;
• предусмотренного способа торможения.

Универсального значения времени в секундах для всех приводов нет.

Как выбрать режим управления

Режим управления определяет алгоритм, по которому ПЧ формирует напряжение и частоту для двигателя.

В зависимости от модели могут использоваться:

• скалярное U/f-управление;
• различные варианты векторного управления;
• специализированные алгоритмы конкретного производителя.

Скалярное управление обычно достаточно для задач, где не требуется высокая точность момента и динамики. Векторное управление применяют, когда важны более высокие требования к моменту, динамике или работе на низкой скорости.

Векторное управление не является автоматически лучшим для любого механизма. Оно может требовать более точных данных двигателя, выполнения идентификации и в некоторых вариантах дополнительных средств обратной связи.

Режим выбирают по типу двигателя, механизму, требуемому диапазону скорости и качеству регулирования.

Нужно ли выполнять автотюнинг

Автотюнинг, или идентификация двигателя, – предусмотренная некоторыми ПЧ процедура определения или уточнения электрических параметров двигателя для выбранного алгоритма управления.

Автотюнинг нужен не каждому ПЧ и не для каждого режима. Процедуры также различаются: в одном случае двигатель остается неподвижным, в другом может вращаться.

До запуска автотюнинга необходимо:

• правильно ввести требуемые исходные данные двигателя;
• проверить условия выполнения процедуры;
• выяснить, будет ли двигатель вращаться;
• обеспечить безопасность механизма и людей;
• выполнить требования руководства конкретного ПЧ.

Автотюнинг не следует запускать как универсальный способ исправления любой проблемы привода. Если двигатель или ПЧ неправильно подключены либо оборудование несовместимо, идентификация не устраняет эту причину.

Пошаговая настройка частотного преобразователя

Универсальная логика программирования ПЧ выглядит следующим образом:

Шаг 1. Изучить руководство конкретного преобразователя.

Шаг 2. Проверить подключение, характеристики двигателя и соответствие привода задаче.

Шаг 3. При необходимости восстановить известную исходную конфигурацию или заводские параметры способом, предусмотренным производителем. Перед сбросом учитывать, что существующие настройки могут быть потеряны.

Шаг 4. Ввести необходимые параметры двигателя.

Шаг 5. Выбрать подходящий режим управления.

Шаг 6. Настроить источник команды Пуск/Стоп.

Шаг 7. Настроить источник задания частоты.

Шаг 8. Установить допустимый диапазон частот.

Шаг 9. Настроить разгон, торможение и способ остановки.

Шаг 10. Назначить необходимые входы, выходы и дополнительные функции.

Шаг 11. При необходимости выполнить предусмотренную производителем идентификацию двигателя.

Шаг 12. Сохранить параметры предусмотренным способом и выполнить безопасный пробный запуск.

Если процедура автотюнинга для выбранного ПЧ не требуется, соответствующий этап пропускают.

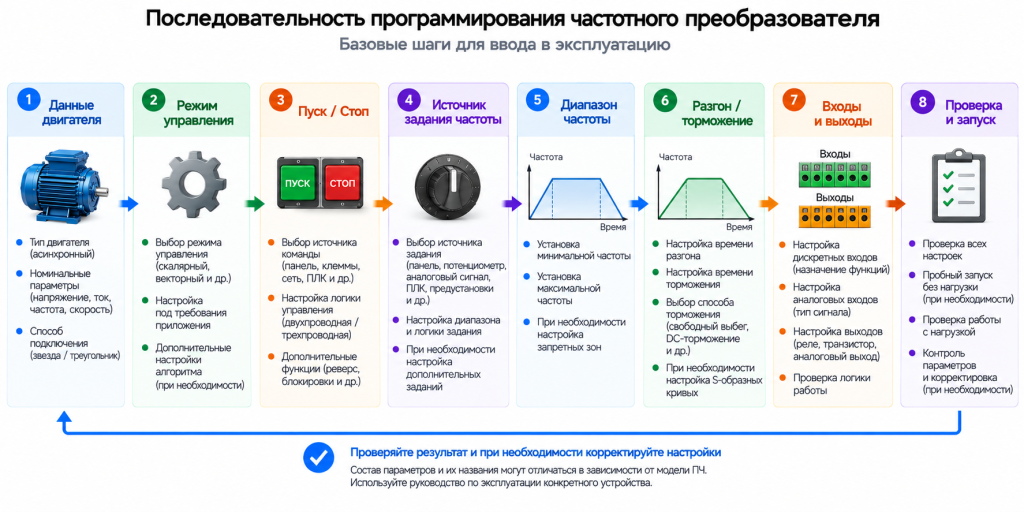

Базовая последовательность программирования ПЧ: вводят данные двигателя, выбирают режим управления и источники команд, задают рабочий диапазон частоты и параметры разгона и торможения, настраивают входы и выходы. После настройки выполняют проверку и пробный запуск; состав и названия параметров уточняют по руководству конкретного частотного преобразователя.

Как проверить настройки

После программирования необходимо убедиться, что фактическое поведение привода соответствует заданной логике.

Проверяют:

• направление вращения;
• запуск и остановку;
• реакцию на изменение задания;
• разгон;
• торможение;
• рабочий ток двигателя;
• работу в требуемом диапазоне скорости;
• внешние команды и сигналы;
• отсутствие аварийных сообщений;
• корректную работу предусмотренных ограничений и защит.

Пробный запуск выполняют в безопасных условиях. Если механизм допускает проверку без технологической нагрузки или на ограниченном задании, первоначальную проверку проводят в режиме, уменьшающем риск повреждения оборудования.

Если ПЧ не достигает заданной скорости, ограничивает ток, отключается при разгоне или торможении либо не реагирует на внешнюю команду, сначала определяют, какая именно функция работает не так, и проверяют относящиеся к ней параметры.

Одновременное изменение множества настроек затрудняет поиск причины.

Типичные ошибки при программировании ПЧ

Одна из распространенных ошибок – копировать номера и значения параметров от другой модели преобразователя. Даже у одного производителя структура меню, диапазоны значений и назначение параметров могут различаться.

Некорректная работа также возникает из-за неправильных данных двигателя, необоснованно широкого диапазона частот, слишком короткого разгона, интенсивного торможения или неподходящего режима управления.

Отдельная группа ошибок связана с источниками управления. Пользователь может правильно настроить команду Пуск/Стоп, но оставить другой источник задания частоты – или наоборот. В результате ПЧ запускается, но не изменяет скорость либо не реагирует на ожидаемую команду.

Не следует менять большое количество неизвестных параметров одновременно или переносить готовые настройки из интернета без проверки документации. Такой подход усложняет диагностику и может создать режим, не соответствующий двигателю или механизму.

Необходимо также различать:

ошибку подключения → ошибку параметрирования → ограничение двигателя → ограничение механизма → штатное действие защиты ПЧ.

Попытка устранить неправильное силовое подключение изменением программных параметров не решает причину и может создать дополнительный риск.
