Как подобрать тормозной резистор для частотного преобразователя

Тормозной резистор для частотного преобразователя нельзя выбирать только по мощности ПЧ или двигателя. Сначала по документации конкретного преобразователя проверяют возможность подключения резистора, наличие встроенного тормозного ключа и допустимое сопротивление. Затем с учетом энергии, продолжительности и частоты торможений определяют необходимую мощность и нагрузочную способность.

Универсального резистора для ПЧ определенной мощности нет: выбор зависит одновременно от ограничений тормозной цепи и режима работы привода.

Зачем нужен тормозной резистор и когда он требуется

При замедлении двигателя часть механической энергии привода может возвращаться в DC-звено ПЧ. Если конструкцией преобразователя предусмотрено резистивное торможение, тормозной ключ направляет эту энергию в резистор, где она рассеивается в виде тепла.

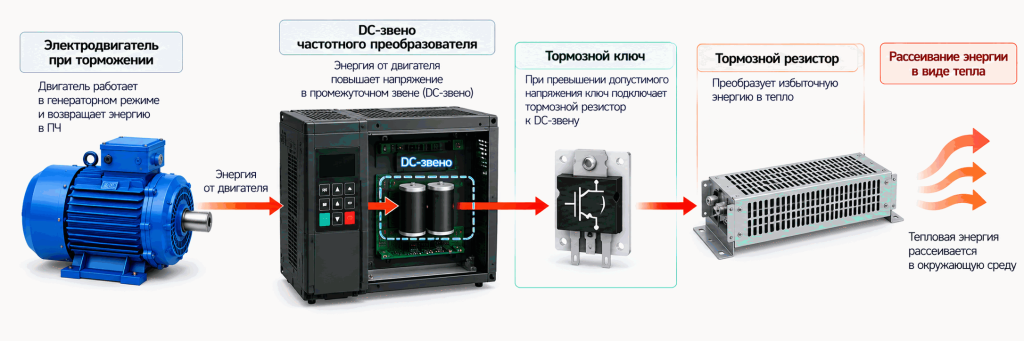

Упрощенная цепочка:

торможение двигателя → возврат энергии → DC-звено ПЧ → тормозной ключ → тормозной резистор → тепло.

Резистор может потребоваться при быстром замедлении, большой инерции механизма, частых остановках или интенсивной реверсивной работе. При небольшой инерции нагрузки или допустимом плавном замедлении он может не потребоваться. Поэтому наличие ПЧ или реверсивного режима само по себе не является основанием для установки резистора.

Что проверить перед подбором резистора

Первый этап – документация конкретной серии и исполнения ПЧ. Нужно определить:

• поддерживает ли преобразователь подключение тормозного резистора;
• есть ли встроенный тормозной ключ или требуется внешний тормозной модуль;
• какое сопротивление допускается;
• какие ограничения установлены для тормозной цепи.

Наличие доступного DC-звена не означает, что к нему можно произвольно подключить тормозной резистор. Возможность и схема подключения должны быть предусмотрены производителем.

Если требуется внешний тормозной модуль, резистор подбирают с учетом ограничений всей тормозной системы. Универсальные обозначения и номера клемм использовать нельзя.

Как подобрать сопротивление и мощность тормозного резистора

Сопротивление, мощность и энергетическая способность характеризуют разные ограничения. Сопротивление должно соответствовать электрическим требованиям тормозной цепи, а мощность и энергетическая способность – тепловой нагрузке при торможении.

Сопротивление

Допустимое сопротивление определяют по документации ПЧ или тормозного модуля. Если производитель указывает диапазон или рекомендуемые номиналы, ориентируются на них.

При уменьшении сопротивления ток тормозной цепи увеличивается. Поэтому сопротивление ниже минимально допустимого может привести к перегрузке тормозного ключа. Правило «чем меньше сопротивление, тем эффективнее торможение» для подбора неприменимо.

Мощность и нагрузочная способность

При выборе учитывают инерцию двигателя и механизма, скорость перед торможением, требуемое время замедления, энергию и продолжительность одного торможения, частоту циклов и паузы между ними.

Редкое кратковременное и частое циклическое торможение создают разную тепловую нагрузку. Резистор должен выдерживать энергию отдельного торможения, а при повторяющихся циклах – еще и среднюю тепловую нагрузку с учетом допустимого режима работы и охлаждения. Поэтому одной номинальной мощности ПЧ или двигателя для выбора недостаточно.

Если производитель резистора задает допустимую импульсную энергию, продолжительность включения или цикл нагрузки, эти ограничения также проверяют для фактического режима привода.

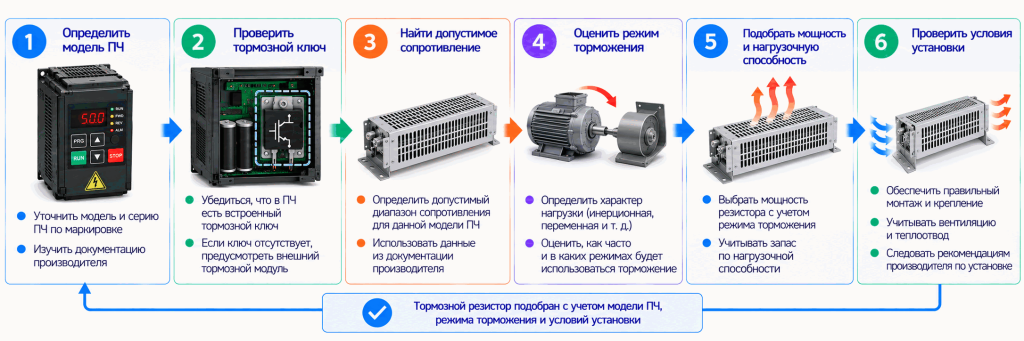

Порядок подбора тормозного резистора

1. Определить точную модель, серию и исполнение ПЧ.
2. Проверить наличие встроенного тормозного ключа или необходимость внешнего тормозного модуля.
3. Найти допустимый диапазон или рекомендуемый номинал сопротивления. Не использовать сопротивление ниже минимально допустимого.
4. Оценить режим торможения: инерцию, скорость, требуемое время замедления и частоту циклов.
5. Подобрать резистор, способный выдерживать энергию отдельного торможения и среднюю тепловую нагрузку повторяющихся циклов.
6. Проверить совместимость, допустимый режим работы, требования к установке и охлаждению.

Если производитель предлагает таблицу, методику или рекомендованные тормозные резисторы для конкретного ПЧ, их используют в первую очередь.

Подбор начинают с ограничений конкретного ПЧ, затем учитывают сопротивление, энергию и режим торможения.

Ошибки при подборе

Ошибка	Почему это неправильно
Подбор только по мощности ПЧ	Не учитываются ограничения тормозной цепи и режим торможения
Подбор только по мощности двигателя	Не учитывается инерция всего механизма
Сопротивление ниже допустимого	Возможна перегрузка тормозного ключа
Не учитывается частота торможений	Возможен перегрев резистора
Учитывается только средняя мощность	Резистор может не выдержать отдельный тормозной цикл
Не проверен тормозной ключ	Конкретный ПЧ может требовать внешний тормозной модуль

Тормозной резистор при работе может сильно нагреваться. При установке соблюдают требования производителя к размещению, охлаждению, проводникам и безопасным расстояниям. Универсальные расстояния, температуры и сечения проводников здесь неприменимы.

Часто задаваемые вопросы

Как подобрать тормозной резистор для частотного преобразователя?

Сначала проверяют наличие тормозного ключа и допустимое сопротивление по документации ПЧ. Затем подбирают мощность и нагрузочную способность с учетом энергии, продолжительности и частоты торможений.

Какое сопротивление тормозного резистора выбрать?

Сопротивление выбирают в диапазоне, разрешенном производителем ПЧ или тормозного модуля. Использовать сопротивление ниже минимально допустимого нельзя.

Как определить мощность тормозного резистора?

Учитывают энергию одного торможения, его продолжительность и частоту повторения. Одной номинальной мощности ПЧ или двигателя для выбора недостаточно.

Нужен ли тормозной резистор для любого ПЧ?

Нет. Необходимость зависит от характера нагрузки, режима торможения и возможностей конкретного ПЧ.
