Как подобрать частотный преобразователь для электродвигателя

Для подбора частотного преобразователя необходимо определить параметры электродвигателя по шильдику и документации, сопоставить их с параметрами электросети и характеристиками ПЧ. Ключевые параметры – номинальное напряжение и номинальный ток двигателя; мощность в кВт используется как важный, но не единственный критерий. Дополнительно учитывают тип двигателя, характер нагрузки, требуемую перегрузочную способность и условия эксплуатации.

Практически подбор выполняют по всей цепочке: электросеть → вход ПЧ → выход ПЧ → электродвигатель → приводимый механизм. Совпадение мощности двигателя и ПЧ в киловаттах само по себе не подтверждает совместимость: два двигателя одинаковой мощности могут различаться по току, напряжению и требованиям нагрузки.

Какие данные двигателя нужны для подбора преобразователя частоты

Основные исходные данные берут с шильдика электродвигателя и из документации производителя. Для выбора преобразователя в первую очередь нужны:

• тип двигателя;
• номинальная мощность;
• номинальное напряжение и допустимая схема соединения обмоток;
• номинальный ток для соответствующего напряжения и соединения;
• номинальная частота;
• номинальная скорость вращения.

В зависимости от типа двигателя и алгоритма управления дополнительно могут потребоваться cos φ, КПД, число полюсов и другие паспортные данные, которые запрашивает конкретный ПЧ.

Эти параметры используются на разных этапах. Напряжение и ток непосредственно влияют на выбор электрически совместимого типоразмера. Мощность помогает сузить диапазон моделей. Частота, скорость и часть дополнительных паспортных данных особенно важны при последующем вводе параметров двигателя и настройке алгоритма управления.

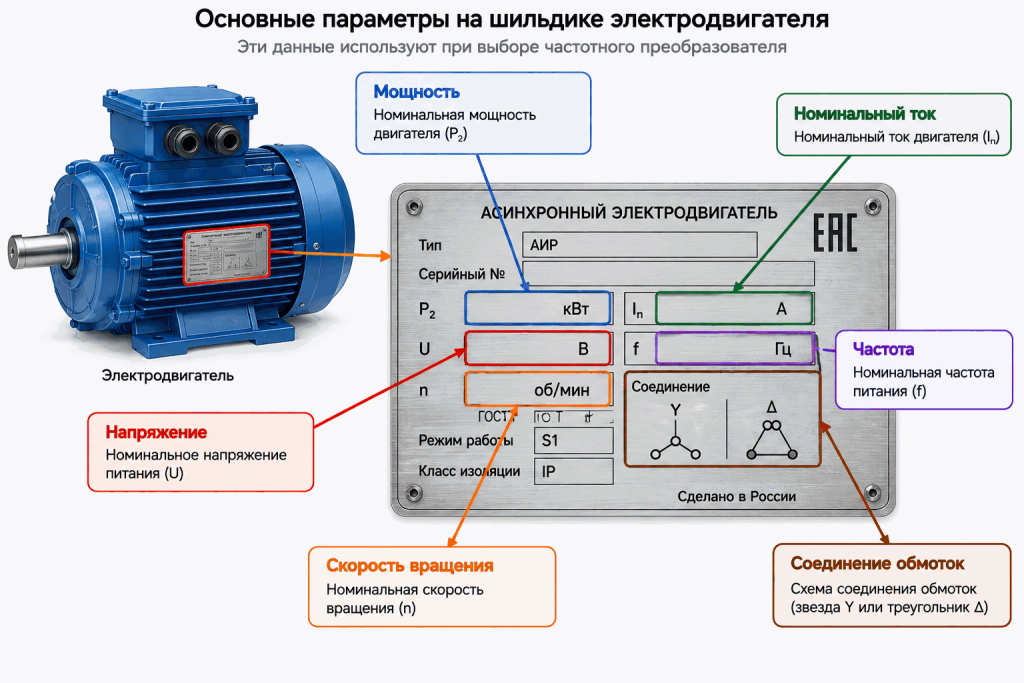

Основные параметры на шильдике электродвигателя, необходимые для подбора ПЧ: номинальная мощность, напряжение и ток, частота, скорость вращения и допустимая схема соединения обмоток. При выборе преобразователя эти данные следует сверять с технической документацией двигателя и ПЧ.

Подбор ПЧ по напряжению двигателя и сети

Напряжение проверяют последовательно: электросеть → вход ПЧ → выход ПЧ → электродвигатель. Параметры сети должны находиться в допустимом диапазоне входного питания преобразователя, а класс его выходного напряжения должен соответствовать номинальному напряжению двигателя при выбранной схеме соединения обмоток.

Особое внимание требуется двигателям, на шильдике которых указаны два напряжения и соответствующие соединения Δ/Y. Например, обозначение 230/400 В Δ/Y означает, что каждая обмотка рассчитана примерно на 230 В: при линейном напряжении 230 В применяется соединение «треугольник», а при 400 В – «звезда». У двигателя 400/690 В Δ/Y логика другая: для питания от обычного ПЧ класса 400 В двигатель обычно работает в «треугольнике». Поэтому выбирать схему соединения по одному числу «380/400 В» нельзя – нужно читать всю маркировку двигателя.

Важно различать число фаз на входе и выходе. Некоторые ПЧ питаются от однофазной сети, но формируют трехфазный выход для трехфазного двигателя. Возможность такой работы, допустимый диапазон входного напряжения и параметры выхода проверяют по документации конкретной серии.

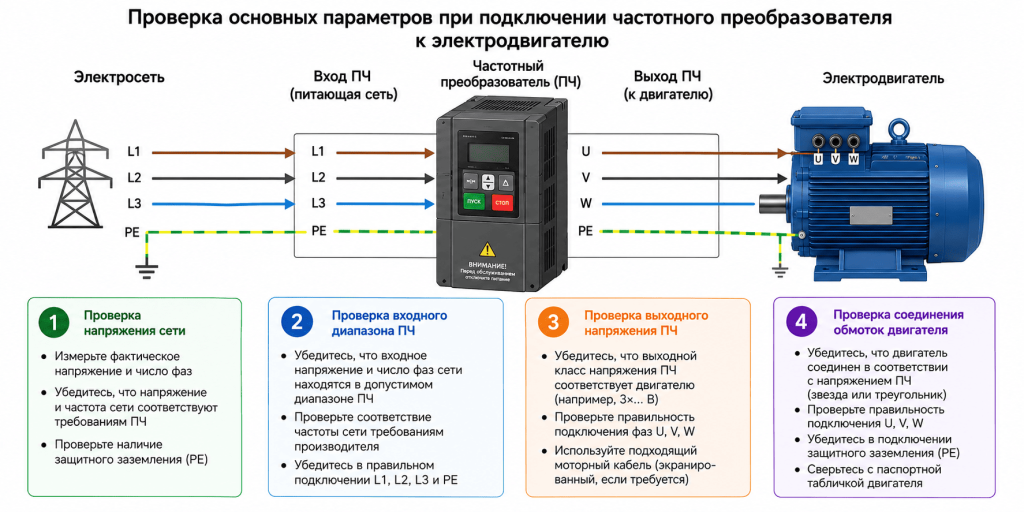

Основные проверки при подключении ПЧ к электродвигателю: параметры электросети должны соответствовать входному диапазону преобразователя, а его выходной класс напряжения — параметрам двигателя. Схему соединения обмоток выбирают по данным шильдика двигателя и требованиям документации производителя.

Как подобрать ПЧ по номинальному току двигателя

Номинальный выходной ток ПЧ – один из основных параметров подбора под конкретный двигатель. Допустимый длительный выходной ток преобразователя в выбранном нагрузочном режиме должен быть не ниже тока, требуемого двигателем при предусмотренном напряжении и соединении обмоток.

Ток двигателя берут с шильдика для фактической схемы соединения. Если на шильдике приведены два напряжения и два тока, сравнивают именно тот ток, который соответствует выбранному напряжению и соединению Δ/Y.

Сравнивать только одно значение «номинальный ток ПЧ» недостаточно. У одной и той же серии могут быть отдельные рейтинги для нормальной, легкой или тяжелой нагрузки. Кроме того, допустимый ток может снижаться при повышенной температуре, большой высоте над уровнем моря, определенной частоте коммутации и других условиях. Например, производители отдельно нормируют длительный ток и перегрузочную способность для разных режимов эксплуатации.

Поэтому корректная проверка выглядит так: ток двигателя → нагрузочный режим → допустимый длительный выходной ток выбранного ПЧ → поправки на условия эксплуатации → перегрузочная способность.

Как учитывать мощность электродвигателя

Мощность двигателя позволяет предварительно определить класс и типоразмер ПЧ, но окончательный выбор только по киловаттам делать нельзя.

Каталожное обозначение вроде «ПЧ 4 кВт» обычно соответствует определенному типичному двигателю и заданным производителем условиям. При одинаковой мощности двигатели могут иметь разные номинальные токи, напряжения и эксплуатационные характеристики.

Поэтому правило «двигатель X кВт = ПЧ X кВт» используют только как предварительный ориентир. После этого обязательно проверяют номинальный ток, напряжение, режим нагрузки, перегрузочную способность и ограничения конкретной серии.

Нужен ли запас по мощности преобразователя

Универсального требования выбирать частотник с запасом 20–30 % или всегда брать следующую ступень мощности нет. Необходимость большего типоразмера определяется расчетным током, характером нагрузки, требуемыми перегрузками и условиями эксплуатации.

Больший типоразмер может понадобиться, если стандартное исполнение не обеспечивает требуемый длительный ток или перегрузку, либо если из-за температуры, высоты, частоты коммутации и других факторов производитель предписывает снижение допустимого тока.

Если выбранный преобразователь частоты обеспечивает необходимый длительный ток и перегрузочную способность при фактических условиях, увеличение мощности «на всякий случай» технически не обязательно. При заметном завышении ПЧ относительно двигателя дополнительно проверяют допустимое соотношение мощностей, диапазон задания параметров двигателя и корректность его электронной тепловой защиты по документации производителя.

Как характер нагрузки влияет на подбор

Преобразователи частоты подбирают не только под электродвигатель, но и под механизм. Нагрузка определяет, какой момент требуется при пуске, разгоне, работе на малой скорости и в переходных режимах.

Для центробежных насосов и вентиляторов требуемый момент обычно уменьшается со снижением скорости. Конвейеру, особенно при пуске под нагрузкой, может требоваться высокий момент уже с малой скорости. Требования компрессора зависят от конструкции и условий разгрузки при пуске. Механизмы с тяжелым стартом или повышенными требованиями к моменту могут потребовать более высокого перегрузочного рейтинга и более подходящего алгоритма управления.

Поэтому одинаковая мощность двигателей не означает одинаковые требования к ПЧ: привод вентилятора и загруженного конвейера может потребовать разных нагрузочных рейтингов преобразователя.

Перегрузочная способность преобразователя

Перегрузочную способность оценивают по четырем параметрам: величине допустимого тока, базовому току, относительно которого указан процент, продолжительности перегрузки и допустимой периодичности ее повторения.

Например, запись «150 %» без времени и базового тока недостаточна. В документации конкретной серии может быть указано 150 % тока тяжелого режима в течение одной минуты с определенным интервалом между перегрузками, а у другой серии условия будут иными.

Требования механизма сопоставляют именно с этими условиями. Если при разгоне или технологическом переходе механизму нужен повышенный момент дольше, чем допускает ПЧ, преобразователь может ограничить ток, не обеспечить требуемый момент или отключиться по защите.

Какой способ управления нужен двигателю

Способ управления выбирают с учетом типа двигателя, требуемого момента, диапазона скорости и динамики привода.

Скалярное управление U/f применяют прежде всего с асинхронными двигателями в задачах, где не требуется высокая точность регулирования момента и скорости. Векторное управление позволяет точнее управлять моментом и обычно лучше подходит для приводов с повышенными требованиями к динамике и работе на низкой скорости.

Векторный режим не является универсально лучшим. Его возможности зависят от конкретного ПЧ и двигателя; некоторые алгоритмы требуют ввода расширенных паспортных данных, идентификации двигателя, а варианты с обратной связью – энкодера. Для синхронных двигателей с постоянными магнитами и других типов машин необходимо отдельно проверить, поддерживает ли их выбранный частотник.

Алгоритм подбора частотника для электродвигателя

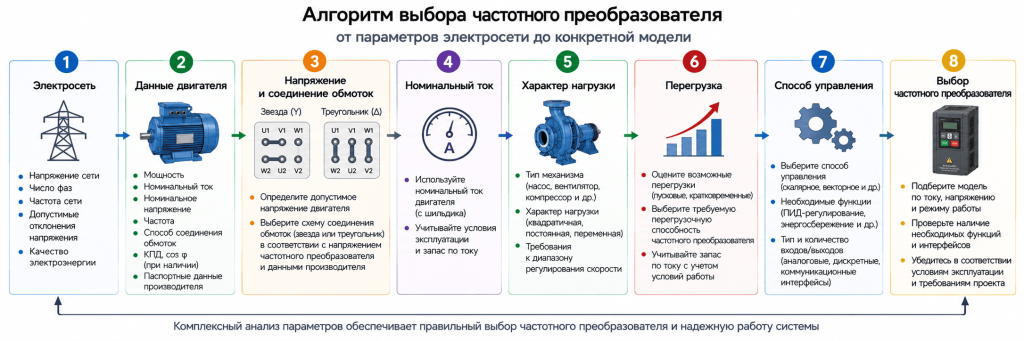

Последовательность выбора ПЧ для электродвигателя: проверяют параметры электросети и данные двигателя, определяют требуемое напряжение и схему соединения обмоток, учитывают номинальный ток, характер нагрузки и перегрузочные режимы. Затем выбирают способ управления и сопоставляют полученные требования с характеристиками конкретной модели частотного преобразователя.

Основные параметры для подбора

Типичные ошибки

Одна из наиболее частых ошибок – выбор ПЧ только по мощности двигателя. Совпадение значений в кВт не подтверждает совместимость по току, напряжению и нагрузочному режиму.

К ошибкам также относятся сравнение тока двигателя не для того соединения обмоток, игнорирование класса выходного напряжения, применение универсального запаса «на одну ступень», сравнение перегрузки без учета ее продолжительности и базового тока, а также отсутствие проверки снижения допустимого тока ПЧ в фактических условиях эксплуатации.

Для работы на существенно сниженной скорости отдельно оценивают охлаждение двигателя: у самовентилируемого двигателя производительность вентилятора уменьшается вместе со скоростью, поэтому допустимый длительный момент может снижаться. Для нестандартных, высокоскоростных, взрывозащищенных и других специальных двигателей совместимость с ПЧ проверяют по документации производителя.
