Как подключить и настроить программируемое реле: схема и инструкция

Для подключения программируемого реле сначала определяют параметры питания и назначение клемм, затем монтируют устройство и подключают питание, входные и выходные цепи. После проверки электрического монтажа создают или загружают программу управления, настраивают необходимые функции и проверяют работу входов, логики и выходов.

Общая последовательность:

подготовка → монтаж → подключение питания → подключение входов → подключение выходов → проверка монтажа → программирование и настройка → проверка работы.

Универсальной схемы подключения и последовательности настройки нет. Расположение и назначение клемм, параметры питания, характеристики входов и выходов, способ программирования и порядок ввода в работу определяются документацией конкретного программируемого реле.

Что проверить перед монтажом и подключением

Перед монтажом необходимо сопоставить характеристики программируемого реле с подключаемыми цепями и оборудованием. Это позволяет заранее выявить несовместимость источника питания, датчиков или выходных цепей.

По документации проверяют:

• параметры питания;
• назначение клемм;
• количество и тип входов;
• количество и тип выходов;
• допустимые электрические параметры I/O;
• характеристики подключаемых датчиков;
• характеристики управляемых нагрузок;
• необходимость промежуточных реле, контакторов или других согласующих устройств;
• способ программирования и загрузки программы.

Совпадение назначения «дискретный вход» или «дискретный выход» еще не означает электрическую совместимость устройств. Необходимо учитывать электрические характеристики конкретного входа или выхода и подключаемой цепи.

Монтаж и электрические подключения выполняют при снятом питании. Необходимо исключить непреднамеренную подачу напряжения и запуск подключенного оборудования во время работ.

Монтаж программируемого реле

Программируемое реле устанавливают способом, предусмотренным его конструкцией и документацией производителя. Универсального способа крепления для всех моделей нет.

При монтаже учитывают:

• предусмотренный способ крепления;
• допустимое положение устройства;
• необходимые монтажные зазоры;
• допустимые условия эксплуатации;
• требования к прокладке силовых и сигнальных цепей;
• доступ к клеммам и интерфейсам для подключения и обслуживания.

При наличии чувствительных сигнальных цепей и источников электрических помех дополнительно учитывают требования к взаимному расположению проводников, экранированию и заземлению. Конкретные правила определяются документацией оборудования и проектом системы.

Общая схема подключения программируемого реле

Функционально подключение программируемого реле можно представить так:

Источник питания → программируемое реле

Кнопки / датчики → входы → программа и логика → выходы → исполнительные устройства

Если выход не рассчитан на непосредственное управление конкретной нагрузкой:

Выход → промежуточное реле / контактор → нагрузка

Это функциональная, а не универсальная электрическая схема. Она показывает назначение основных связей, но не определяет конкретные клеммы, полярность, электрические параметры и способ соединения проводников.

Подробнее о назначении входов, выходов и внутренней логике устройства – в статье «Программируемое реле: что это такое, устройство, принцип работы и виды».

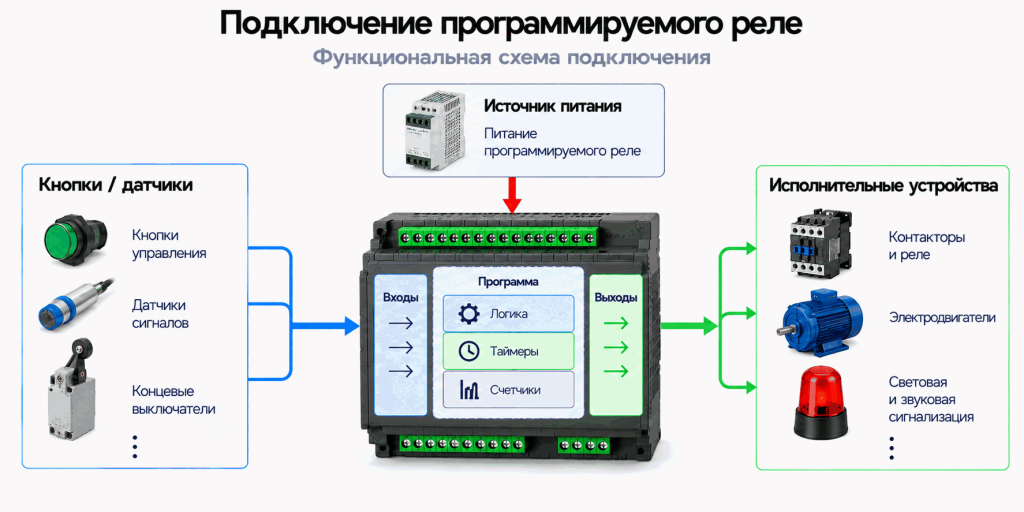

Программируемое реле получает питание и входные сигналы от кнопок и датчиков, обрабатывает их по заданной программе и через выходы управляет исполнительными устройствами.

Как подключить питание

Питание программируемого реле подключают только к предназначенным для этого клеммам с параметрами, указанными производителем.

Общий порядок:

1. Проверить требуемые параметры питания.
2. Найти по документации соответствующие клеммы.
3. Проверить полярность, если она имеет значение.
4. Выполнить предусмотренные документацией защитные подключения.
5. До подачи напряжения проверить правильность монтажа.

Нельзя определять схему питания только по внешнему виду устройства или обозначениям, знакомым по другой модели. Даже близкие по назначению программируемые реле могут иметь разные схемы питания и расположение клемм.

Если питание самого устройства и внешних цепей ввода-вывода организовано раздельно, каждую цепь подключают в соответствии со схемой конкретной модели.

Как подключить входы программируемого реле

К входам программируемого реле подключают совместимые источники сигналов – например, кнопки, переключатели и датчики.

Типовая функциональная цепочка:

кнопка / переключатель / датчик → вход программируемого реле.

Перед подключением проверяют:

• тип входа;
• электрические параметры входной цепи;
• тип выходного сигнала датчика;
• способ питания датчика;
• общий провод или опорный потенциал входной группы, если он предусмотрен схемой.

Для датчика недостаточно проверить только наличие дискретного или аналогового выхода. Электрические характеристики его сигнала должны соответствовать характеристикам входа программируемого реле.

Если устройство поддерживает разные варианты подключения входов, конкретную схему выбирают по документации. Варианты подключения PNP/NPN и другие схемы нельзя переносить с одной модели на другую без проверки электрической совместимости.

Как подключить выходы

Выход программируемого реле должен соответствовать характеристикам цепи, которой он управляет. Возможность прямого подключения нагрузки зависит от типа выхода, допустимых параметров коммутации и характера нагрузки.

Общий принцип:

выход программируемого реле → исполнительная цепь.

Если непосредственное управление нагрузкой не предусмотрено:

выход → промежуточное реле / контактор → нагрузка.

Перед подключением проверяют:

• тип выхода;
• допустимое напряжение и ток;
• характеристики нагрузки;
• условия коммутации данного типа нагрузки;
• необходимость промежуточного коммутационного устройства.

Двигатель, нагреватель или другую мощную нагрузку нельзя подключать непосредственно к выходу только потому, что ее номинальный ток формально не превышает указанное значение для выхода. Необходимо учитывать характер нагрузки и условия коммутации, установленные производителем.

Для индуктивных нагрузок, включая катушки реле и контакторов, учитывают требования производителя к защите выходной цепи от коммутационных перенапряжений.

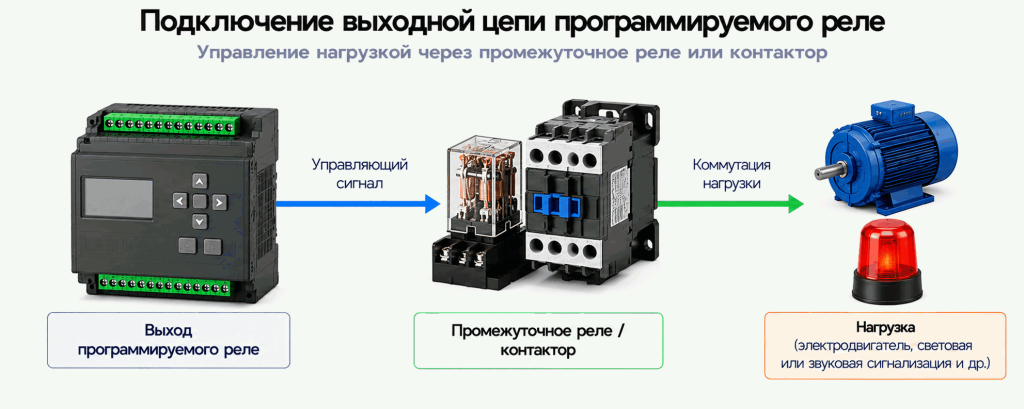

Выход программируемого реле формирует управляющий сигнал для промежуточного реле или контактора, которое выполняет коммутацию нагрузки.

Как настроить программируемое реле

Настройку начинают после проверки электрического монтажа. Сначала определяют требуемый алгоритм, затем реализуют его средствами, предусмотренными для конкретной модели.

Типовая последовательность:

1. Определить алгоритм работы системы.
2. Создать или открыть проект в программной среде производителя либо использовать встроенные средства настройки, если они предусмотрены.
3. Сопоставить используемые в программе входы и выходы с фактически подключенными цепями.
4. Реализовать требуемую логику управления.
5. Настроить таймеры, счетчики и другие необходимые функции.
6. Проверить программу доступными средствами программного обеспечения или устройства.
7. Загрузить программу в реле, если это предусмотрено.
8. Перевести устройство в требуемый рабочий режим.
9. Проверить работу системы.

Соответствие программы электрической схеме принципиально важно. Если датчик физически подключен к одному входу, а программа обрабатывает другой, исправный монтаж и корректная логика по отдельности не обеспечат правильную работу системы.

Названия меню, команд, режимов и порядок загрузки зависят от модели и программного обеспечения. Универсальной последовательности настройки для всех программируемых реле нет.

Пример простой логики работы

Простую логику можно представить следующим образом:

сигнал датчика → изменение состояния входа → проверка условий программой → включение выхода → исполнительное устройство выполняет команду.

Например, выход включается только при наличии разрешающего сигнала и отсутствии блокировки. Если дополнительно задана задержка, команда на выход формируется после выполнения логических условий и истечения установленного времени.

Такой алгоритм показывает отличие программируемого реле от непосредственного управления нагрузкой одним контактом: состояние выхода может определяться несколькими условиями и функциями программы.

Что проверить после настройки

После настройки систему проверяют последовательно – от входных сигналов к исполнительным устройствам. Такой порядок позволяет определить, на каком участке возникает ошибка.

Проверяют:

• соответствует ли состояние входов фактическим сигналам датчиков и кнопок;
• правильно ли выполняются логические условия;
• корректно ли работают таймеры и счетчики, если они используются;
• переключаются ли требуемые выходы;
• правильно ли реагируют исполнительные устройства;
• что происходит после снятия и повторной подачи питания, если это важно для алгоритма;
• выполняются ли предусмотренные проектом и программой блокировки и заданные состояния оборудования.

Проверку выходов проводят с учетом возможного запуска или движения оборудования. До тестирования необходимо определить, к чему приведет срабатывание каждого проверяемого выхода, и исключить опасное или непреднамеренное включение механизма.

Типичные ошибки

При подключении и настройке программируемого реле наиболее существенны ошибки, из-за которых электрическая схема, подключенное оборудование и программа перестают соответствовать друг другу:

• подключение без проверки документации;
• неправильные параметры питания;
• путаница входных и выходных клемм;
• несовместимость датчика со входом;
• неправильное подключение общего провода или опорной цепи;
• превышение допустимой нагрузки выхода;
• подключение нагрузки к выходу без учета условий ее коммутации;
• несоответствие программы фактической схеме подключения;
• неправильное назначение входов или выходов в программе;
• проверка алгоритма на работающем механизме без предварительной проверки логики.

Если система работает неправильно, диагностику удобно вести по направлению прохождения сигнала:

входное устройство → состояние входа → программа → состояние выхода → исполнительная цепь.

Если физический сигнал не отображается на входе, проверяют входную цепь и совместимость устройств. Если вход определяется правильно, но выход не переключается – проверяют программу. Если программное состояние выхода изменяется, а исполнительное устройство не реагирует – проверяют выходную и силовую цепь.
