Как подключить и настроить частотный преобразователь для электродвигателя

Для работы двигателя с частотным преобразователем сначала проверяют соответствие электрических характеристик оборудования и допустимую схему соединения обмоток. Затем двигатель подключают к силовому выходу ПЧ, в преобразователь вводят паспортные данные двигателя, выбирают режим управления и допустимые рабочие параметры, после чего выполняют безопасный пробный запуск.

Конкретная маркировка клемм, набор параметров и процедура настройки зависят от модели ПЧ и двигателя. Схему подключения, допустимые режимы и значения параметров необходимо сверять с документацией оборудования.

Что проверить перед подключением ПЧ к двигателю

Перед подключением нужно убедиться, что характеристики уже выбранного частотного преобразователя соответствуют конкретному электродвигателю. Основные исходные данные берут с шильдика двигателя и из его документации.

Проверяют:

• номинальную мощность;
• номинальное напряжение;
• номинальный ток;
• номинальную частоту;
• номинальную скорость;
• допустимую схему соединения обмоток.

В первую очередь проверяют соответствие напряжения и тока. Номинальная мощность сама по себе недостаточна для подтверждения совместимости: двигатели одинаковой мощности могут различаться по номинальному току, напряжению и допустимым схемам соединения обмоток.

Следует учитывать и тип двигателя. Не каждый алгоритм управления конкретного ПЧ предназначен для любого электродвигателя, поэтому совместимость типа двигателя с преобразователем и выбранным режимом управления проверяют по документации ПЧ.

Если требуется определить, подходит ли преобразователь по току, напряжению, характеру нагрузки и перегрузочной способности, это рассматривается отдельно в статье «Как подобрать частотный преобразователь для электродвигателя».

Как подключить частотный преобразователь к электродвигателю

В базовом варианте силовая цепь выглядит так:

электросеть → ПЧ → электродвигатель

Двигатель подключают к предназначенному для него силовому выходу частотного преобразователя. Защитный проводник PE подключают к предусмотренным для защитного заземления точкам в соответствии со схемой производителя.

Перед подключением необходимо проверить соответствие выходного напряжения ПЧ напряжению, допустимому для двигателя при выбранной схеме соединения его обмоток.

Сетевое питание нельзя подавать на силовой выход ПЧ, предназначенный для двигателя. Входные и выходные силовые цепи преобразователя имеют разное назначение, а ошибочная подача сети на выход может повредить преобразователь.

Также нельзя выполнять коммутацию между ПЧ и двигателем произвольным способом во время работы преобразователя. Если между выходом ПЧ и двигателем предусмотрены контакторы, выключатели или другие коммутационные аппараты, допустимые режимы их использования определяют по документации ПЧ и проекту установки.

Маркировка силовых клемм зависит от производителя и серии ПЧ, поэтому ориентироваться нужно на схему конкретного преобразователя.

Подключение входного питания преобразователя, выбор защитной аппаратуры, подключение кнопок, потенциометра, датчиков и внешних управляющих сигналов рассматриваются отдельно в статье «Как подключить частотный преобразователь».

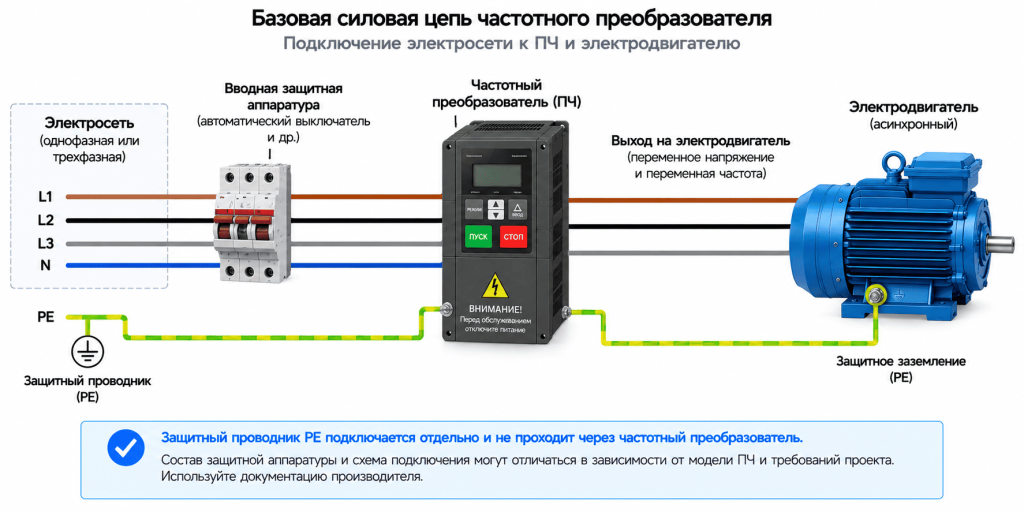

Базовая силовая цепь: питание от электросети через предусмотренную защитную аппаратуру поступает на частотный преобразователь, а его выход подключается к электродвигателю. Защитный проводник PE подключают к предусмотренным точкам защитного заземления ПЧ и двигателя; конкретную схему выполняют по документации производителей оборудования.

Какие параметры двигателя нужно ввести в частотник

В частотный преобразователь вводят паспортные характеристики именно подключенного двигателя. Эти данные используются алгоритмами управления, расчетными моделями и некоторыми функциями электронной защиты двигателя.

В зависимости от модели преобразователя могут потребоваться:

• номинальное напряжение;
• номинальный ток;
• номинальная частота;
• номинальная мощность;
• номинальная скорость;
• cos φ;
• другие характеристики, необходимые выбранному алгоритму управления.

Значения берут с шильдика или из технической документации двигателя. Если требуемого значения нет на шильдике, сначала проверяют документацию двигателя и руководство ПЧ. Неизвестный параметр не следует заменять произвольным значением.

Если на шильдике приведены разные значения тока для разных напряжений и схем соединения, вводят данные, соответствующие фактически выбранному соединению обмоток.

Номинальную частоту двигателя также не следует путать с максимальной частотой, которую пользователь хочет установить в ПЧ. Паспортная частота характеризует номинальный режим двигателя, а допустимый рабочий диапазон привода определяется отдельно.

Не следует копировать параметры другого двигателя только потому, что он имеет такую же мощность. Двигатели одной мощности могут различаться по номинальному току, скорости, коэффициенту мощности и параметрам электрической модели.

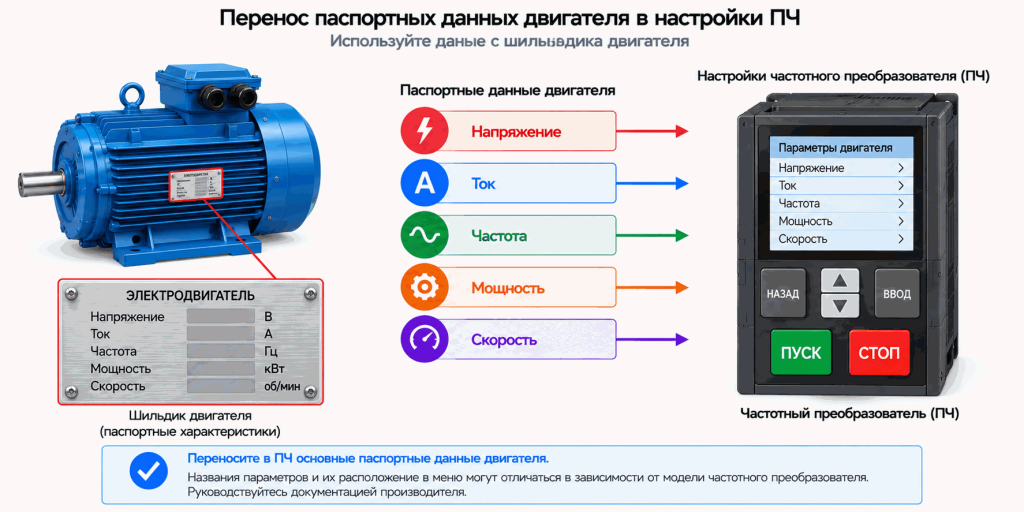

Основные паспортные характеристики электродвигателя – напряжение, номинальный ток, частоту, мощность и скорость вращения – вводят в соответствующие настройки ПЧ по данным шильдика. Названия, состав и расположение параметров зависят от модели частотного преобразователя, поэтому их следует уточнять по документации производителя.

Как настроить частотный преобразователь на двигатель

Базовая настройка ПЧ под конкретный двигатель выполняется последовательно:

1. Ввести паспортные параметры двигателя.
2. Выбрать подходящий режим управления.
3. Установить допустимый диапазон рабочей частоты.
4. Настроить разгон и торможение.
5. Установить необходимые ограничения.
6. При необходимости выполнить идентификацию или автотюнинг двигателя.
7. Проверить введенные настройки.
8. Выполнить безопасный пробный запуск.

Паспортные данные двигателя задают до настройки рабочих режимов, потому что ПЧ может использовать их при управлении двигателем, расчете его модели и реализации некоторых функций защиты.

Порядок отдельных действий может отличаться. Например, конкретный ПЧ может требовать выбрать режим управления до выполнения идентификации или разрешать изменение части параметров только при остановленном приводе. Приоритет всегда имеет руководство конкретной серии преобразователя.

Конкретные номера параметров, структура меню и порядок сохранения настроек зависят от производителя и серии ПЧ. Подробная работа с меню и группами параметров рассматривается отдельно в статье «Как программировать частотный преобразователь».

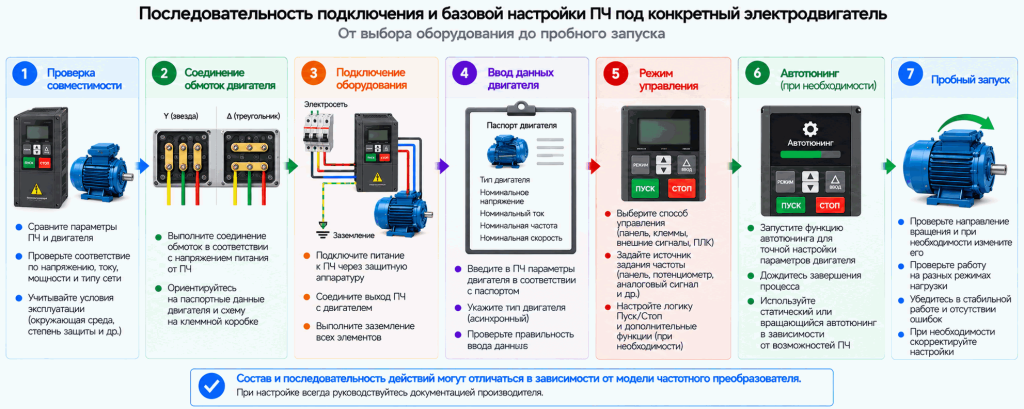

Последовательность подготовки ПЧ к работе с конкретным электродвигателем: проверяют совместимость оборудования и соединение обмоток, выполняют подключение, вводят данные двигателя и выбирают режим управления. При необходимости проводят предусмотренный производителем автотюнинг, после чего выполняют пробный запуск; точный порядок действий зависит от модели ПЧ и требований ее документации.

Как выбрать режим управления двигателем

Режим управления выбирают по типу двигателя, характеру нагрузки и требованиям к работе привода. Универсально лучшего режима для всех задач нет.

Для асинхронных двигателей в ПЧ могут использоваться:

• скалярное U/f-управление;
• различные варианты векторного управления;
• другие алгоритмы, предусмотренные производителем.

При скалярном управлении ПЧ изменяет выходные частоту и напряжение по заданной зависимости. Такой режим применяют там, где не требуется высокая точность регулирования момента или сложная динамика привода.

Векторное управление использует математическую модель двигателя и позволяет более точно управлять моментом и магнитным потоком. Оно может быть полезно при повышенных требованиях к моменту, динамике или работе на низкой скорости.

Векторный режим не является автоматически предпочтительным. Для него могут потребоваться более точные данные двигателя и идентификация, а его преимущества могут быть несущественны в простом приводе.

При выборе учитывают:

• тип двигателя;
• характер нагрузки;
• необходимый диапазон регулирования;
• требования к моменту;
• требуемую динамику привода;
• необходимость работы на низких скоростях;
• рекомендации производителя ПЧ.

Если ПЧ поддерживает другие типы двигателей, например синхронные двигатели с постоянными магнитами, доступные режимы и процедура настройки будут отличаться. Использовать алгоритм для асинхронного двигателя по умолчанию нельзя.

Как частотник регулирует обороты двигателя

Частотный преобразователь регулирует скорость совместимого электродвигателя, формируя на выходе напряжение требуемой частоты и величины в соответствии с выбранным алгоритмом управления. Для асинхронного двигателя изменение частоты приводит к изменению синхронной скорости вращающегося магнитного поля.

Синхронная скорость определяется выражением:

nₛ = 60f / p

где:

• nₛ – синхронная скорость, об/мин;
• f – частота, Гц;
• p – число пар полюсов.

Чем ниже частота, тем ниже синхронная скорость магнитного поля при неизменном числе полюсов. Однако фактическая скорость ротора асинхронного двигателя ниже синхронной из-за скольжения. Скольжение меняется с нагрузкой и режимом работы, поэтому частота однозначно определяет синхронную, но не точную фактическую скорость ротора.

ПЧ при этом не является простым регулятором напряжения. Для управления двигателем преобразователь изменяет частоту и формирует соответствующее ей выходное напряжение по выбранному алгоритму.

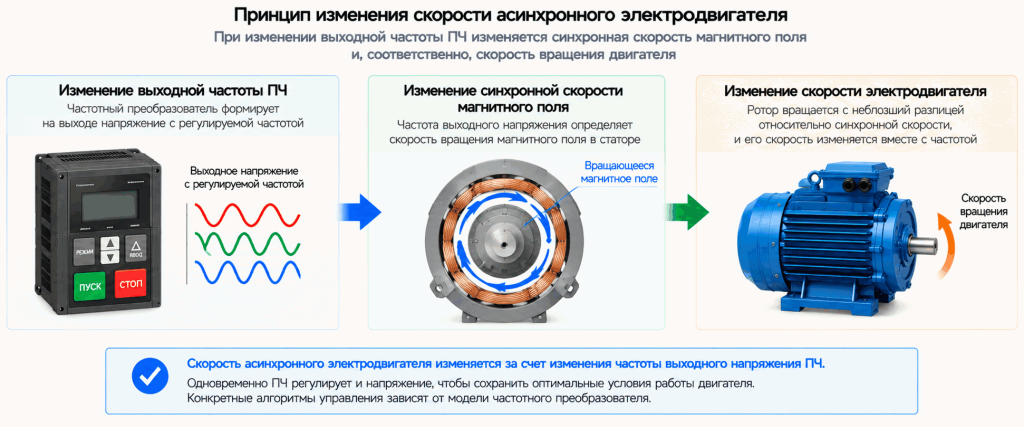

Изменение выходной частоты ПЧ изменяет синхронную скорость вращающегося магнитного поля статора и вслед за ней –скорость ротора асинхронного электродвигателя. Фактическая скорость ротора отличается от синхронной из-за скольжения, а алгоритм управления частотой и напряжением зависит от выбранного режима и модели ПЧ.

Как подключить регулятор оборотов к двигателю

Если под «регулятором оборотов» имеется в виду частотный преобразователь для совместимого электродвигателя, его включают между электросетью и двигателем:

электросеть → ПЧ → двигатель.

Двигатель подключают к силовому выходу преобразователя с учетом его напряжения и допустимой схемы соединения обмоток.

Однако термин «регулятор оборотов» шире понятия «частотный преобразователь». Для двигателей разных типов применяются разные принципы и устройства регулирования скорости, поэтому схему подключения ПЧ нельзя переносить на любой регулятор и любой электродвигатель.

В рамках этой статьи рассматривается только регулирование скорости совместимого электродвигателя с помощью частотного преобразователя.

Как настроить рабочий диапазон частоты

Минимальную и максимальную рабочую частоту устанавливают так, чтобы двигатель и механизм работали только в допустимом диапазоне скоростей. Возможность задать определенное значение в меню ПЧ сама по себе не означает, что привод может безопасно работать при этой частоте.

Рабочий диапазон ограничивают:

• характеристиками двигателя;
• способом его охлаждения;
• характером нагрузки;
• допустимой скоростью механизма;
• механической прочностью вращающихся элементов;
• требованиями производителей двигателя и оборудования.

При снижении скорости у самовентилируемого двигателя уменьшается производительность установленного на валу вентилятора. Поэтому длительная работа на низкой скорости при значительной нагрузке может привести к перегреву, даже если ПЧ не фиксирует превышения установленного токового ограничения.

При повышении частоты выше номинальной необходимо учитывать как электрические, так и механические ограничения. Когда дальнейшее пропорциональное повышение выходного напряжения становится невозможным, привод может перейти в область ослабления поля. Для типичного асинхронного двигателя доступный длительный момент в этой области обычно уменьшается, однако конкретное поведение зависит от двигателя, ПЧ и алгоритма управления.

Максимальная частота ПЧ также не является допустимой максимальной скоростью механизма. Ограничения могут задаваться подшипниками, ротором двигателя, муфтой, редуктором, насосом, вентилятором или другой приводимой машиной.

Поэтому универсальных минимальных и максимальных значений частоты для всех электродвигателей нет.

Как настроить разгон и торможение

Время разгона и торможения выбирают по динамике конкретного привода. Основные факторы – инерция механизма, нагрузка, допустимый ток, перегрузочная способность ПЧ и требования технологического процесса.

При слишком коротком времени разгона двигатель должен создать больший ускоряющий момент. Требуемый ток может увеличиться, после чего ПЧ ограничит ток, фактический разгон окажется длиннее заданного либо преобразователь отключится по защите – конкретное поведение зависит от его алгоритмов.

При быстром замедлении двигатель может перейти в генераторный режим. Механическая энергия нагрузки поступает в звено постоянного тока ПЧ, из-за чего напряжение в нем повышается. Если преобразователь не способен принять или отвести эту энергию предусмотренным способом, возможно отключение по перенапряжению.

Поэтому проблему торможения нельзя решать произвольным уменьшением времени замедления. В зависимости от привода учитывают инерцию нагрузки, требуемое время остановки и предусмотренные конструкцией ПЧ способы работы с рекуперируемой энергией.

Универсального времени разгона или торможения в секундах нет.

Первый запуск двигателя через частотник

Первый запуск выполняют после проверки силового подключения и настроек. Цель пробного пуска – подтвердить правильное направление вращения, нормальный ток двигателя и отсутствие признаков неправильной настройки или механической проблемы.

До запуска проверяют:

• силовые соединения;
• защитное подключение PE;
• соединение обмоток;
• паспортные данные, введенные в ПЧ;
• режим управления;
• допустимый диапазон частоты;
• разгон и торможение;
• безопасность механической части.

Если конструкция механизма позволяет, первый пуск выполняют с ограниченным заданием скорости и без резкого изменения режима. Однако возможность работы без нагрузки или на малой скорости зависит от конкретного механизма и не является универсальным требованием.

При пробном запуске контролируют:

• направление вращения;
• плавность разгона;
• ток двигателя;
• отсутствие аварий ПЧ;
• отсутствие ненормального шума и вибрации;
• работу приводимого механизма.

Если направление вращения оказалось неправильным, способ его изменения выбирают по руководству конкретного ПЧ и схеме установки. Изменения силовых соединений выполняют только после предусмотренного производителем безопасного отключения оборудования и проверки отсутствия опасного напряжения.

Если ток заметно отличается от ожидаемого, двигатель не развивает требуемый момент или ПЧ отключается, сначала проверяют исходные условия: напряжение, соединение обмоток, введенные данные двигателя, режим управления и механическую нагрузку. Одновременное изменение нескольких параметров затрудняет определение причины.

Типичные ошибки при подключении и настройке

Ошибки при работе ПЧ с электродвигателем чаще всего связаны с несоответствием силовой схемы, паспортных данных двигателя и выбранного режима работы.

Основные ошибки:

• несоответствие ПЧ и двигателя – характеристики выхода преобразователя не соответствуют требованиям двигателя;
• неправильное соединение обмоток – напряжение на фазных обмотках не соответствует их номинальному режиму;
• несоответствие напряжений – выходное напряжение ПЧ не согласовано с двигателем и схемой его обмоток;
• неправильный номинальный ток в настройках – алгоритмы управления и расчетные функции защиты используют неверные исходные данные;
• копирование параметров другого двигателя – одинаковая мощность не означает одинаковые электрические характеристики;
• неверный режим управления – выбранный алгоритм не соответствует типу двигателя или требованиям привода;
• необоснованное увеличение максимальной частоты – могут быть превышены электрические или механические ограничения двигателя и механизма;
• слишком интенсивный разгон или торможение – привод достигает ограничений по току либо напряжению звена постоянного тока;
• неправильное выполнение автотюнинга – процедура запущена с неверными данными двигателя или без соблюдения требуемых условий;
• запуск без проверки механизма – электрически исправный привод может создать опасное движение или повредить оборудование;
• попытка исправить подключение настройками – изменение параметров не устраняет неправильную силовую схему.

При диагностике сначала проверяют силовое подключение и соответствие двигателя ПЧ, затем паспортные данные двигателя и только после этого параметры управления. Такой порядок помогает отделить электрическую ошибку от ошибки настройки и не маскировать исходную причину изменением нескольких параметров.
