Как подключить частотный преобразователь к насосу

Частотный преобразователь подключают между электросетью и двигателем насоса: электросеть → ПЧ → электродвигатель насоса.

Если необходимо автоматически поддерживать давление, система дополняется обратной связью: датчик давления → совместимый вход ПЧ или внешнего контроллера → регулятор → управление скоростью двигателя насоса.

При изменении водоразбора регулятор получает информацию о фактическом давлении и корректирует задание ПЧ. Для прямого регулирования преобразователь должен иметь совместимый вход и подходящий алгоритм, например встроенный ПИД-регулятор. Другой вариант – обработка сигнала датчика внешним контроллером, который передает преобразователю управляющее задание.

Конкретная схема клемм зависит от модели частотного преобразователя, двигателя, насоса и датчика. Приоритет имеют руководства производителей оборудования.

Что проверить перед подключением ПЧ к насосу

До монтажа необходимо проверить совместимость всех компонентов насосной системы. Совпадение мощности двигателя и ПЧ само по себе не означает, что оборудование совместимо.

Проверяют:

• параметры питающей электросети и допустимое входное питание ПЧ;
• тип двигателя насоса и допустимость его питания от ПЧ;
• номинальные напряжение и ток двигателя;
• соединение обмоток, если оно доступно для изменения;
• допустимый для насоса и двигателя диапазон скорости;
• требования к охлаждению двигателя;
• необходимость автоматического регулирования давления;
• тип, диапазон и питание сигнала датчика;
• наличие у ПЧ совместимого входа и требуемого алгоритма регулирования;
• необходимые функции защиты двигателя и насосной системы.

Для конкретного насоса дополнительно учитывают ограничения производителя по минимальной и максимальной скорости, допустимому расходу, режиму работы и условиям охлаждения. Универсальной минимальной частоты, подходящей для всех насосов, нет.

Схема подключения частотного преобразователя к насосу

Насосную установку с ПЧ удобно рассматривать как три связанные части – силовую цепь, цепь управления и гидравлическую систему.

Силовая цепь:

электросеть → защитная аппаратура → ПЧ → двигатель насоса.

Цепь управления:

датчик давления / внешний контроллер / команды управления → входы или интерфейсы ПЧ.

Гидравлическая часть:

насос → трубопровод → точка контроля давления → потребители.

Электрическая автоматика и гидравлическая система связаны через обратную связь. Датчик измеряет давление, регулятор сравнивает фактическое значение с заданным, а ПЧ изменяет скорость двигателя. Изменение скорости влияет на рабочую точку насоса и давление в системе.

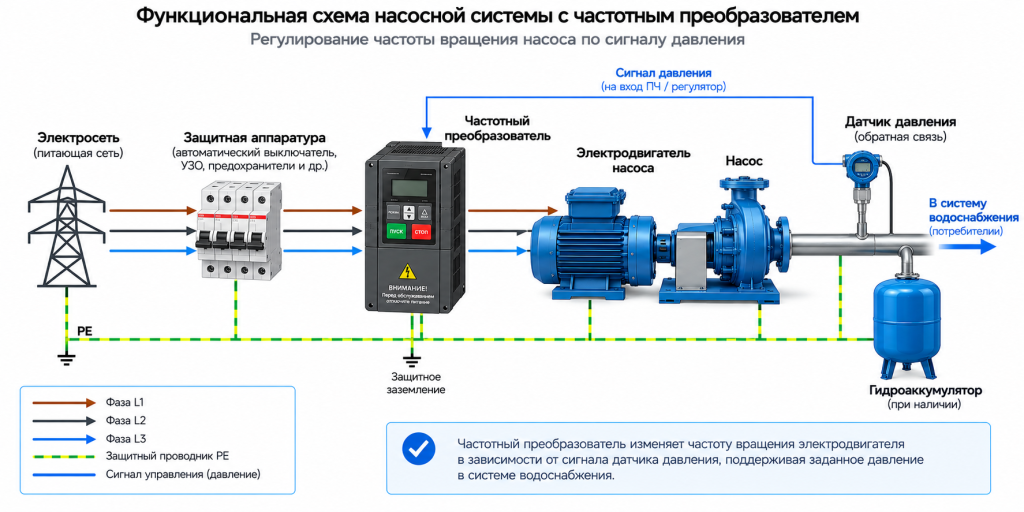

Схема насосной системы с ПЧ: питание через защитную аппаратуру поступает на частотный преобразователь, который управляет электродвигателем насоса. Датчик измеряет давление в системе водоснабжения и передает сигнал обратной связи на ПЧ или регулятор, а защитный проводник PE подключается отдельно к предусмотренным точкам заземления.

Как подключить двигатель насоса к ПЧ

Двигатель насоса подключают к силовому выходу частотного преобразователя, а питание самого ПЧ – к его силовому входу. Между сетью и преобразователем предусматривают защитную аппаратуру в соответствии с проектом и документацией производителя.

Перед подключением проверяют выходной класс напряжения ПЧ, номинальные напряжение и ток двигателя и допустимое соединение его обмоток. PE подключают согласно требованиям электробезопасности и документации производителей оборудования.

Если на шильдике двигателя указано несколько напряжений, соединение обмоток «звезда» или «треугольник» выбирают по полной маркировке двигателя и выходному напряжению ПЧ. Универсальное правило вида «380 В – звезда, 220 В – треугольник» применять нельзя.

Подробный порядок подключения электросети, силовых цепей, PE и двигателя рассмотрен в отдельной статье «Как подключить частотный преобразователь».

Как подключить датчик давления к частотному преобразователю

Датчик давления можно подключить непосредственно к ПЧ только при электрической совместимости датчика и входа преобразователя и при наличии требуемой функции обработки сигнала. В противном случае сигнал может обрабатываться внешним контроллером.

Функциональная цепочка выглядит так:

датчик давления → аналоговый или другой предусмотренный вход → регулятор → задание ПЧ → двигатель насоса.

Перед подключением проверяют:

• тип выходного сигнала датчика;
• тип входа ПЧ;
• диапазоны сигнала датчика и входа;
• требуемое питание датчика;
• полярность там, где она имеет значение;
• общий провод сигнальной цепи;
• требования к прокладке и экранированию сигнального кабеля.

Для двухпроводного токового датчика дополнительно проверяют схему токовой петли и достаточность напряжения источника питания с учетом требований датчика и входной цепи.

Некоторые ПЧ имеют встроенный источник, который можно использовать для питания совместимого датчика. В других системах требуется внешний источник. Возможность питания датчика непосредственно от ПЧ необходимо проверять по документации конкретного преобразователя.

Наличие аналогового входа само по себе не означает, что ПЧ способен автоматически поддерживать давление. Для замкнутого регулирования необходим встроенный регулятор, например ПИД, либо внешний контроллер, который по сигналу датчика формирует управляющее задание для преобразователя.

Универсальных номеров клемм и единой схемы подключения датчика давления не существует.

Как система поддерживает давление

При автоматическом регулировании скорость насоса изменяется по обратной связи от датчика давления:

водоразбор изменяется → давление изменяется → датчик передает сигнал → регулятор определяет отклонение → ПЧ корректирует скорость двигателя → рабочая точка насоса изменяется → давление корректируется.

Например, при увеличении расхода давление в системе обычно снижается. Регулятор фиксирует отклонение от заданного значения и при наличии необходимого запаса производительности увеличивает скорость насоса. При уменьшении водоразбора происходит обратный процесс.

Фактический результат зависит от характеристики насоса и гидравлической сети. Поддерживать заданное давление система может только в пределах допустимой рабочей области насоса, двигателя и ПЧ. Если требуемые расход и напор недостижимы при разрешенной скорости, увеличение задания регулятора не устранит дефицит производительности.

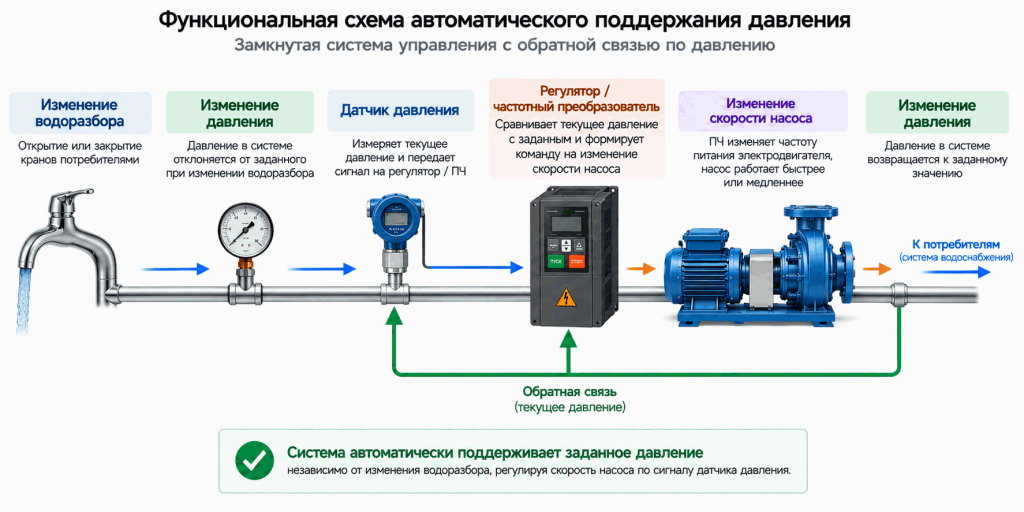

Принцип автоматического поддержания давления: изменение водоразбора вызывает изменение давления, которое фиксирует датчик. Регулятор или ПЧ по сигналу обратной связи изменяет скорость насоса, возвращая давление системы к заданному значению.

Как подключить частотный преобразователь к скважинному насосу

Для скважинного насоса типовая функциональная схема выглядит так:

электросеть → ПЧ → моторный кабель → двигатель погружного насоса.

При автоматическом регулировании давления используется дополнительная цепь:

датчик давления в системе → ПЧ или внешний контроллер.

До подключения необходимо убедиться, что конкретный погружной двигатель допускает питание от частотного преобразователя. Отдельно проверяют разрешенный диапазон скорости и условия охлаждения двигателя. У погружных двигателей охлаждение часто зависит от скорости потока воды вдоль корпуса, поэтому снижение скорости насоса может одновременно ухудшить охлаждение.

Особое значение имеет моторный кабель между ПЧ и погружным двигателем. ШИМ-напряжение на выходе преобразователя содержит быстрые фронты. Кабель и двигатель образуют электрическую систему, в которой возможны отражения импульсов и увеличение напряжения на выводах двигателя. Емкость длинного кабеля также увеличивает нагрузку на выходной каскад ПЧ.

Поэтому допустимую длину и тип моторного кабеля, требования к экранированию, частоте коммутации и выходным устройствам проверяют по документации конкретного ПЧ и двигателя. В зависимости от оборудования может потребоваться выходной дроссель, du/dt-фильтр, синус-фильтр или другое решение.

Для некоторых погружных двигателей производитель отдельно устанавливает требования к форме выходного напряжения или применению фильтра. Поэтому необходимость выходного фильтра нельзя определять только по длине моторного кабеля.

Универсального ограничения длины кабеля или минимальной рабочей частоты для всех скважинных насосов нет.

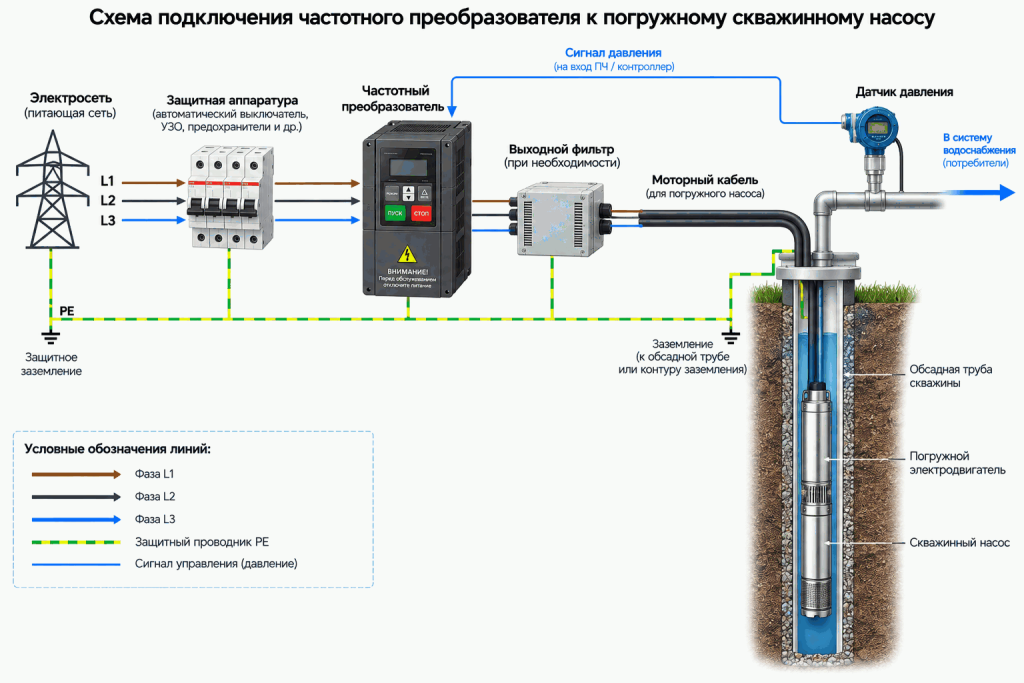

Схема подключения ПЧ к скважинному насосу: питание через защитную аппаратуру поступает на частотный преобразователь, а его выход соединяется с погружным электродвигателем моторным кабелем; выходной фильтр устанавливают при необходимости. Датчик давления передает сигнал на ПЧ или контроллер для регулирования работы насоса, а необходимость фильтра и требования к кабелю определяют по документации производителя.

Где устанавливается датчик давления

Датчик давления устанавливают в той точке гидравлической системы, давление в которой необходимо контролировать и поддерживать. Универсальной точки установки для всех систем водоснабжения нет.

Место измерения выбирают с учетом требуемого давления у потребителей, потерь в трубопроводах, расположения насоса, арматуры и гидроаккумулятора. ПЧ регулирует систему по давлению именно в точке измерения. Если датчик расположен далеко от критической точки потребления, давление у потребителя может отличаться от измеряемого из-за гидравлических потерь.

При монтаже также соблюдают ограничения самого датчика по рабочему давлению, температуре, измеряемой среде, ориентации и условиям установки.

Нужен ли гидроаккумулятор при работе насоса с ПЧ

Частотный преобразователь не делает гидроаккумулятор автоматически ненужным. Необходимость и объем бака определяются гидравлической схемой, алгоритмом управления, характером водопотребления и требованиями производителей оборудования.

Гидроаккумулятор может компенсировать небольшие и кратковременные изменения расхода, уменьшать количество пусков и остановок при малом водоразборе и смягчать переходные процессы.

В некоторых частотно-регулируемых системах достаточно сравнительно небольшого бака. Однако универсально уменьшать его объем или полностью исключать гидроаккумулятор нельзя – решение принимают для конкретной насосной установки.

Защита насоса при работе с ПЧ

Защита самого частотного преобразователя, защита двигателя и технологическая защита насосной системы решают разные задачи. Наличие ПЧ не означает, что насос автоматически защищен от всех аварийных режимов.

Преобразователь имеет собственные защиты силовой электроники. Защита двигателя в зависимости от модели и системы может включать электронную тепловую модель, контроль тока и обработку сигнала температурного датчика.

Для насосной системы дополнительно могут потребоваться:

• защита от сухого хода;
• контроль минимального и максимального давления;
• контроль уровня воды;
• контроль неисправности датчика;
• контроль температуры двигателя;
• другие технологические блокировки.

Особенно важно не считать любой программный алгоритм «сухого хода» универсальной защитой. Способ обнаружения должен соответствовать конкретной системе. Сухой ход может определяться по мощности, давлению, расходу, уровню или отдельному датчику – в зависимости от возможностей оборудования и гидравлической схемы.

Если выбранный критерий не позволяет надежно отличить сухой ход от допустимого рабочего режима, требуется другое или дополнительное средство контроля.

Пошаговый порядок подключения

1. Проверить совместимость электросети, ПЧ, двигателя и насоса.
2. Изучить электрические схемы и ограничения производителей оборудования.
3. Обесточить оборудование, исключить случайное включение и выполнить предусмотренные меры электробезопасности.
4. Подключить силовое питание к входу ПЧ через предусмотренную защитную аппаратуру.
5. Подключить двигатель насоса к силовому выходу преобразователя.
6. Выполнить защитное подключение PE.
7. Установить и подключить датчик давления, если используется регулирование по обратной связи.
8. Подключить необходимые внешние команды, блокировки и сигналы.
9. Проверить силовые и управляющие цепи, соответствие сигналов и правильность соединений.
10. Ввести обязательные для выбранного ПЧ и режима управления параметры двигателя и системы согласно документации.
11. Выполнить безопасный пробный запуск и проверить направление вращения, если это применимо к конкретному насосу.
12. Проверить реакцию системы на изменение водоразбора или другой рабочей нагрузки.

При пробном запуске контролируют не только отсутствие аварий ПЧ, но и давление, устойчивость регулирования, ток двигателя, допустимый режим насоса и работу предусмотренных защит.

Типичные ошибки

Одна из основных ошибок – выбирать и подключать ПЧ только по мощности насоса. Необходимо проверить параметры двигателя: напряжение, номинальный ток, допустимость работы от преобразователя и требования нагрузки.

К электрическим ошибкам относятся перепутанные силовые вход и выход ПЧ, неправильное соединение обмоток двигателя, несоответствие напряжения и нарушения защитного подключения.

В цепи обратной связи частая проблема – несовместимость датчика и входа ПЧ. Тип и диапазон сигнала, питание датчика и схема токовой или потенциальной цепи должны соответствовать документации.

Для скважинного насоса нельзя игнорировать длину и характеристики моторного кабеля, требования к выходному фильтру и охлаждение погружного двигателя. Эти факторы могут ограничивать допустимый режим даже при правильно подобранном ПЧ.

Еще одна ошибка – считать, что наличие ПЧ автоматически обеспечивает поддержание давления и защиту от сухого хода. Эти функции должны быть предусмотрены выбранной архитектурой управления, правильно настроены и получать необходимые достоверные сигналы.

Физически правильное подключение также не означает готовность привода к работе. До запуска необходимо ввести обязательные для конкретного ПЧ и выбранного режима параметры двигателя и проверить ограничения насосной системы.
