Как подключить частотный преобразователь: схема и пошаговая инструкция

Типовая силовая схема подключения частотного преобразователя выглядит так: электросеть → защитная аппаратура → вход ПЧ → выход ПЧ → электродвигатель. Защитный проводник PE подключают к предусмотренным для него точкам в соответствии со схемой производителя оборудования. Кнопки, потенциометр, датчики и контроллер подключают к предназначенным для них управляющим входам и интерфейсам.

Перед монтажом необходимо проверить соответствие параметров электросети, ПЧ и двигателя. Конкретная маркировка клемм, защитная аппаратура, тип и сечение кабелей, моменты затяжки и схема подключения определяются документацией выбранного преобразователя. Работы с силовыми цепями выполняют при снятом напряжении квалифицированным персоналом с соблюдением требований электробезопасности. После отключения питания необходимо выдержать указанное производителем время разряда звена постоянного тока и убедиться в отсутствии опасного напряжения предусмотренным документацией способом.

Что нужно проверить перед подключением ПЧ

До начала монтажа нужно убедиться, что электросеть, частотный преобразователь и двигатель электрически совместимы. Ошибка на этом этапе может привести к отказу запуска, срабатыванию защиты или повреждению оборудования.

• напряжение, число фаз и другие параметры питающей сети;
• допустимое входное питание ПЧ;
• тип и паспортные характеристики электродвигателя;
• номинальное напряжение и ток двигателя;
• допустимое соединение его обмоток;
• требования производителя к автоматическому выключателю, предохранителям и другой защитной аппаратуре;
• требования к силовому и моторному кабелю, экранированию и ЭМС;
• схему силовых, защитных и управляющих клемм;
• допустимые типы и уровни сигналов управляющих входов.

Маркировка и расположение клемм зависят от модели ПЧ. Даже распространенные обозначения входа, выхода и управляющих контактов нельзя считать обязательными для всех преобразователей – подключение выполняют по силовой и управляющей схемам конкретного руководства.

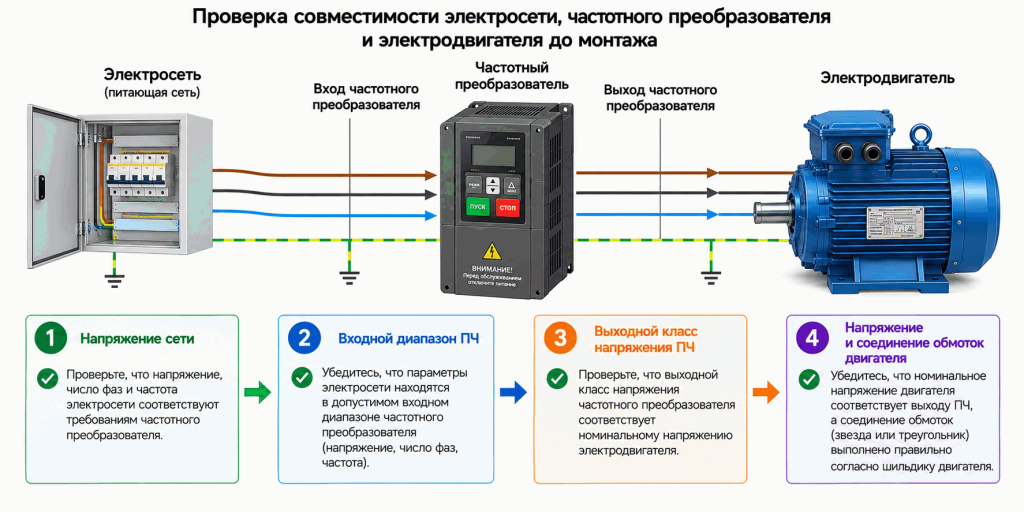

Проверка совместимости оборудования перед монтажом: напряжение и параметры электросети должны соответствовать входному диапазону частотного преобразователя, а его выходной класс напряжения — параметрам электродвигателя. Напряжение и схему соединения обмоток двигателя проверяют по шильдику и документации производителя.

Общая схема подключения частотного преобразователя

Подключение ПЧ удобно разделять на силовую часть и цепи управления. Они различаются назначением, уровнями сигналов и требованиями к прокладке, поэтому на схеме их лучше показывать отдельно.

Силовая часть: электросеть → защитная аппаратура → ПЧ → электродвигатель. Здесь передается энергия от сети к двигателю через преобразователь; защитное подключение PE выполняется отдельно в соответствии с документацией и проектом.

Цепи управления: кнопки / переключатели / потенциометр / датчик / ПЛК → управляющие входы и интерфейсы ПЧ. Дискретные входы используют для команд и состояний, аналоговые – для задания или измеряемого сигнала, интерфейсы связи – для обмена данными с контроллером и другими устройствами.

Силовые и сигнальные кабели прокладывают с учетом требований производителя по взаимному расположению, экранированию и электромагнитной совместимости. Это снижает риск помех в аналоговых, дискретных и коммуникационных цепях.

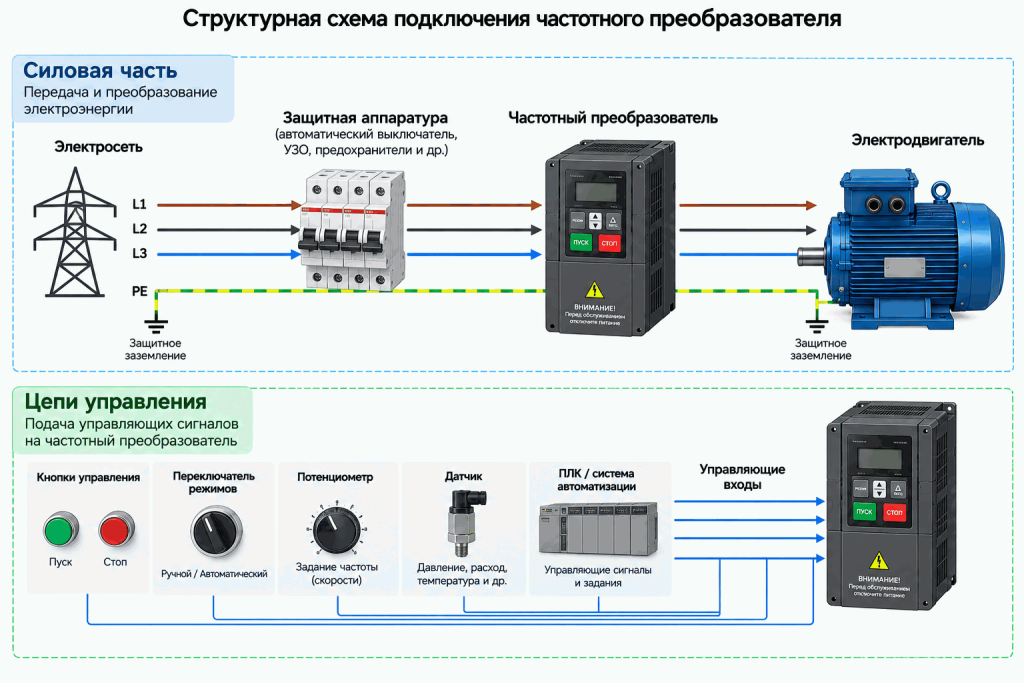

Структурная схема подключения ПЧ: силовая часть включает электросеть, защитную аппаратуру, частотный преобразователь и электродвигатель с отдельным защитным проводником PE. Команды от кнопок, переключателя, потенциометра, датчиков или ПЛК поступают на управляющие входы ПЧ; конкретная схема и назначение входов определяются документацией производителя.

Как подключить питание к частотному преобразователю

Питание подключают только к силовым входным клеммам, указанным в руководстве конкретного ПЧ. До монтажа проверяют, соответствует ли доступная сеть допустимому диапазону входного напряжения, частоте и числу фаз преобразователя.

По документации идентифицируют входные силовые клеммы и PE, выбирают предусмотренную защитную аппаратуру, тип и сечение проводников, после чего выполняют соединения с требуемым моментом затяжки. Автоматический выключатель или предохранители на входе защищают питающую линию и оборудование в пределах функций, предусмотренных проектом; их номинал нельзя выбирать только по мощности двигателя без учета требований производителя ПЧ.

Наличие однофазной сети не означает, что подойдет любой частотник. Существуют модели с однофазным входом и трехфазным выходом, но допустимое входное питание, выходной ток и характеристики подключаемого двигателя проверяют по документации конкретной серии.

Сетевое питание нельзя подавать на силовые выходные клеммы ПЧ. Выходной инвертор предназначен для формирования регулируемого напряжения двигателя, а подача внешнего сетевого напряжения на этот узел может повредить преобразователь.

Как подключить электродвигатель к выходу ПЧ

Электродвигатель подключают к предназначенному для двигателя силовому выходу преобразователя. Для типового трехфазного двигателя ПЧ формирует три выходные фазы, но конкретные обозначения клемм определяют по руководству.

Двигатель должен быть согласован с выходным классом напряжения ПЧ. Если на шильдике указаны два напряжения для соединений Δ/Y, соединение выбирают по полной маркировке двигателя и выходному напряжению преобразователя. Универсальное правило «звезда для 380 В, треугольник для 220 В» неверно: например, двигатели 230/400 В Δ/Y и 400/690 В Δ/Y при питании от ПЧ класса 400 В требуют разных соединений.

PE двигателя подключают к предусмотренной точке защитного заземления. PE не заменяют экраном кабеля или общим проводом управляющей электроники – эти проводники выполняют разные функции.

Коммутационные аппараты между ПЧ и двигателем применяют только в схемах и режимах, разрешенных производителем. Размыкание или замыкание выходной цепи при активном выходе ПЧ может вызвать аварийный режим и электрические перенапряжения, поэтому состояние контактора должно быть согласовано с управлением преобразователем.

Как изменить направление вращения двигателя

Штатное изменение направления вращения обычно выполняют средствами управления ПЧ – командой с панели, дискретного входа или контроллера, если реверс разрешен параметрами преобразователя и допустим для механизма.

После монтажа фактическое направление проверяют безопасным пробным запуском. До него необходимо убедиться, что кратковременное вращение в неверную сторону не повредит насос, вентилятор, редуктор или другой приводимый механизм и не создаст опасности для персонала.

Не следует переставлять выходные проводники двигателя на работающем или запитанном ПЧ. Если изменение фазировки необходимо, его выполняют только после безопасного отключения, выдержки времени разряда и проверки отсутствия опасного напряжения.

Подключение потенциометра для регулирования частоты

Типовой принцип подключения потенциометра выглядит так: опорное напряжение ПЧ → потенциометр → аналоговый вход → общий провод управляющей цепи. Изменение положения движка потенциометра изменяет сигнал на аналоговом входе, который ПЧ может использовать как задание частоты или скорости.

Опорное напряжение, допустимое сопротивление потенциометра, диапазон аналогового входа и назначение клемм зависят от модели. Поэтому нельзя задавать универсальный номинал потенциометра или номера клемм без привязки к руководству.

После физического подключения аналоговый вход назначают источником задания и проверяют его тип и масштабирование. Если вход допускает несколько типов сигнала, его аппаратная или программная конфигурация должна соответствовать выбранной схеме.

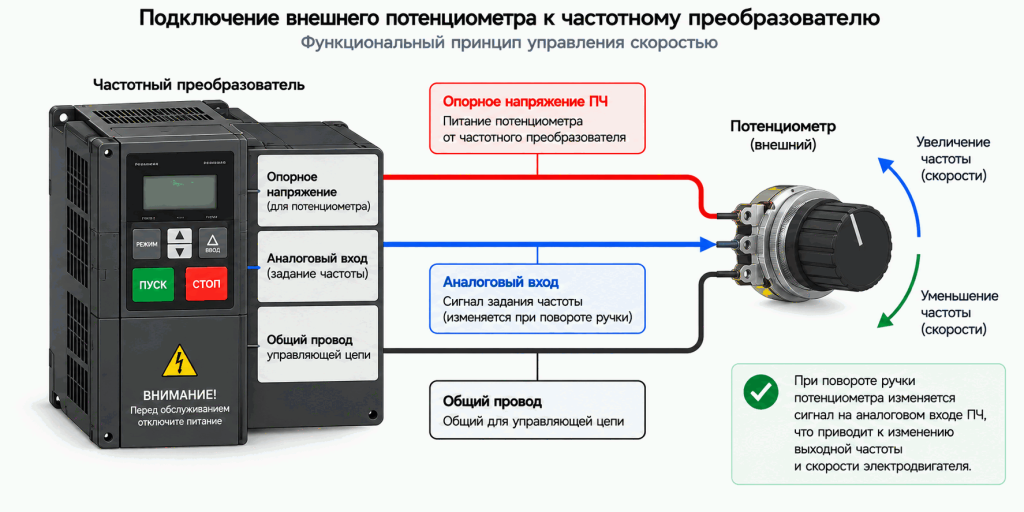

Функциональный принцип подключения внешнего потенциометра к ПЧ: крайние выводы подключаются к опорному напряжению и общему проводу управляющей цепи, а сигнал с регулируемого вывода поступает на аналоговый вход преобразователя. Конкретные клеммы, допустимый диапазон сигнала и параметры потенциометра определяются документацией производителя ПЧ.

Что можно подключить к частотному преобразователю

К частотному преобразователю можно подключать силовую нагрузку и устройства управления, но они используют разные клеммы и выполняют разные функции. Возможности определяются схемой и набором входов, выходов и интерфейсов конкретного ПЧ.

• совместимый электродвигатель;
• кнопки и переключатели;
• потенциометр;
• датчики с поддерживаемым электрическим сигналом;
• ПЛК или другой контроллер;
• релейные цепи в пределах характеристик соответствующих выходов ПЧ;
• устройства по поддерживаемому интерфейсу связи.

Силовой выход ПЧ предназначен для совместимой нагрузки, прежде всего соответствующего электродвигателя, и не является универсальным регулируемым источником питания. Управляющие устройства подключают только к предназначенным для них входам, выходам и интерфейсам.

Подключение датчиков и внешних сигналов

Датчик можно подключить непосредственно к ПЧ только тогда, когда его выходной сигнал электрически совместим с соответствующим входом преобразователя. Совпадения назначения сигнала недостаточно – должны соответствовать его тип, диапазон и схема подключения.

Дискретные входы принимают команды и состояния. Аналоговые входы используют для непрерывного задания или измеряемого параметра. При подключении проверяют допустимый тип сигнала, электрический диапазон, общий провод, необходимость питания датчика и наличие подходящего источника питания в самом ПЧ.

Для обмена по цифровому интерфейсу должны быть совместимы физический интерфейс и протокол, а также корректно заданы параметры связи. Подключение датчика давления и построение замкнутого контура регулирования насосной системы рассматриваются отдельно в статье о ПЧ для насоса.

Пошаговое подключение частотного преобразователя

Универсальная последовательность задает порядок работ и проверок, но не заменяет схему конкретной модели ПЧ.

Шаг 1. Изучить схему конкретного ПЧ. Найти в руководстве силовой вход, выход двигателя, PE, управляющие входы и требования к защитной аппаратуре и кабелям.

Шаг 2. Проверить сеть, ПЧ и двигатель на совместимость. Сопоставить входное питание преобразователя, его выходной класс напряжения, параметры двигателя и соединение обмоток.

Шаг 3. Обесточить оборудование и исключить случайную подачу напряжения. После отключения выдержать предусмотренное производителем время разряда и выполнить требуемую проверку отсутствия опасного напряжения.

Шаг 4. Подключить защитный проводник. PE подключают в соответствии со схемой производителя и требованиями электробезопасности.

Шаг 5. Подключить питание ко входу ПЧ. Питающие проводники подключают только к определенным производителем входным силовым клеммам через предусмотренную проектом защитную аппаратуру.

Шаг 6. Подключить двигатель к выходу ПЧ. Проверить выходные клеммы, напряжение двигателя и допустимое соединение его обмоток.

Шаг 7. Подключить необходимые цепи управления. Кнопки, потенциометр, датчики или ПЛК подключают по электрической схеме конкретного преобразователя.

Шаг 8. Проверить монтаж. Убедиться, что вход и выход ПЧ не перепутаны, PE подключен, силовые соединения затянуты по требованиям, а на управляющие входы не подается недопустимое напряжение.

Шаг 9. Выполнить необходимые настройки. Ввести обязательные параметры двигателя и выбрать источники команд и задания согласно руководству, не переходя на этом этапе к детальному программированию.

Шаг 10. Провести безопасный пробный запуск. Убедиться в готовности механизма, выполнить запуск и проверить направление вращения и отсутствие аварийных состояний.

Что проверить перед первым включением

Перед первым включением проверяют не только правильность проводов, но и готовность двигателя и механизма к работе от ПЧ.

• параметры сети соответствуют допустимому входу ПЧ;
• двигатель совместим с выходными параметрами ПЧ;
• обмотки двигателя соединены для требуемого напряжения;
• PE подключен по схеме;
• входные и выходные силовые клеммы не перепутаны;
• силовые соединения и затяжка проверены;
• кабели и защитная аппаратура соответствуют требованиям;
• управляющие цепи подключены к правильным входам;
• внешние сигналы имеют допустимые тип и уровень;
• подготовлены необходимые паспортные параметры двигателя;
• источники команд и задания определены;
• механическая часть оборудования готова к безопасному запуску.

Первый пуск выполняют в условиях, при которых неожиданное движение или ошибочное направление вращения не создаст опасности. Если механизм нельзя безопасно кратковременно запустить без технологической подготовки, порядок первого пуска определяют по документации установки.

Типичные ошибки при подключении

Наиболее опасная ошибка – подача сетевого напряжения на выходные клеммы ПЧ. Вход и выход преобразователя имеют разное назначение, поэтому перед включением их однозначно идентифицируют по руководству.

Другая распространенная ошибка – несогласованность напряжения ПЧ и двигателя или неправильное соединение обмоток. Проверять нужно полную маркировку двигателя и допустимые схемы Δ/Y, а не только одно значение напряжения.

В управляющих цепях опасно подавать внешнее напряжение без проверки допустимого уровня и схемы входа. Ошибка может повредить управляющий вход даже при правильно собранной силовой части.

Требования к моторному кабелю также нельзя игнорировать. Производитель может ограничивать его длину, задавать требования к экранированию и прокладке, а для определенных двигателей или длинных линий предусматривать выходной дроссель, dU/dt- или синусный фильтр. Необходимость таких устройств определяют по документации ПЧ, двигателя и условиям установки.

Коммутационный аппарат между ПЧ и двигателем нельзя использовать как обычный способ пуска и остановки путем переключения при активном выходе преобразователя, если это не предусмотрено производителем. Для технологических, байпасных или безопасностных схем алгоритм контактора согласуют с состоянием ПЧ.

Еще одна ошибка – подключать или отключать двигатель при работающем ПЧ либо начинать первый запуск без обязательных моторных параметров. Физически правильный монтаж не заменяет минимальную параметризацию, необходимую конкретному преобразователю для корректного управления и защиты двигателя.
