Как откалибровать датчик температуры: калибровка и настройка
Калибровка датчика температуры основана на сравнении его показаний с эталонным значением в заданных условиях. Для этого создают известную температуру, дожидаются стабилизации, определяют отклонение и при необходимости выполняют предусмотренную производителем корректировку. Универсальной процедуры для всех датчиков температуры нет: порядок зависит от чувствительного элемента, измерительного канала и требуемой точности.
Что такое калибровка датчика температуры и когда она нужна
Калибровка датчика температуры – установление соотношения между значениями температуры, полученными с помощью эталона, и показаниями проверяемого прибора с учетом неопределенности измерений. Она позволяет определить отклонения в контрольных точках и оценить пригодность датчика для конкретной задачи.
Следует различать три понятия:
- Калибровка – установление соотношения между эталонными значениями и показаниями прибора с учетом неопределенности. Не обязательно предполагает изменение параметров.
- Настройка (корректировка) – изменение предусмотренных производителем параметров прибора, например смещения показаний или коэффициентов преобразования.
- Поверка – подтверждение соответствия средства измерений установленным метрологическим требованиям в рамках применимой процедуры. Калибровка и пользовательская настройка не заменяют обязательную поверку.
Калибровку проводят при вводе оборудования в эксплуатацию, периодическом контроле точности, обнаружении расхождения показаний, замене компонентов измерительного канала или после ремонта. Основанием также могут быть требования технологического регламента.
Не каждый датчик требует ручной настройки. Если отклонение с учетом требований к измерению приемлемо, результат фиксируют без корректировки. Если требования не выполняются, сначала устанавливают причину расхождения и только затем решают вопрос о настройке.
Способы калибровки датчика температуры
Для проверки используют эталонное средство измерений и условия, позволяющие сопоставить его показания с показаниями датчика. Выбор способа определяется типом прибора, диапазоном температур и необходимой точностью.

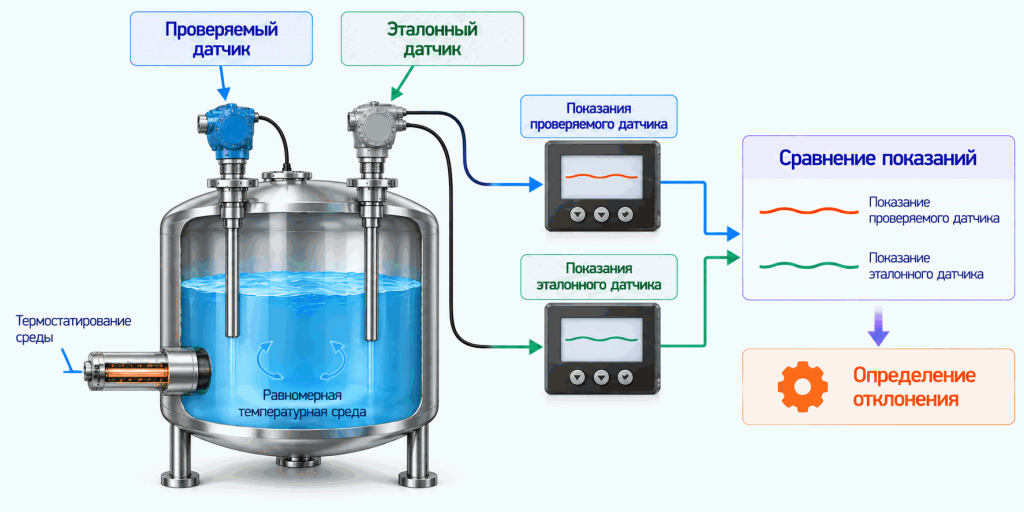

Сравнение с эталонным термометром
Проверяемый датчик и эталонный термометр размещают в одной температурной среде, обеспечивая сопоставимые условия измерения. После стабилизации фиксируют оба значения и определяют разность.
Для сравнения может использоваться подходящая жидкостная ванна или другая среда, в которой обеспечивается требуемая однородность температуры. Чувствительные элементы располагают достаточно близко, не допуская контакта с поверхностями, способными исказить измерение.
Если эталон и проверяемый датчик находятся в разных температурных условиях, разность показаний нельзя уверенно относить к отклонению самого датчика.
С помощью температурного калибратора
Температурный калибратор позволяет создавать и поддерживать заданные условия в контрольных точках. Для контактных датчиков применяют сухоблочные калибраторы, термостаты и другие подходящие установки.
При использовании сухоблочного калибратора датчик помещают в соответствующую вставку с учетом диаметра и необходимой глубины погружения. Температуру контрольной точки определяют по предусмотренному эталонному каналу или другому пригодному средству измерений.
Уставку калибратора нельзя автоматически считать точной температурой чувствительного элемента. На результат влияют характеристики оборудования, распределение температуры, условия установки и стабильность режима.

Показания проверяемого датчика сравнивают с эталонным значением после стабилизации температуры.

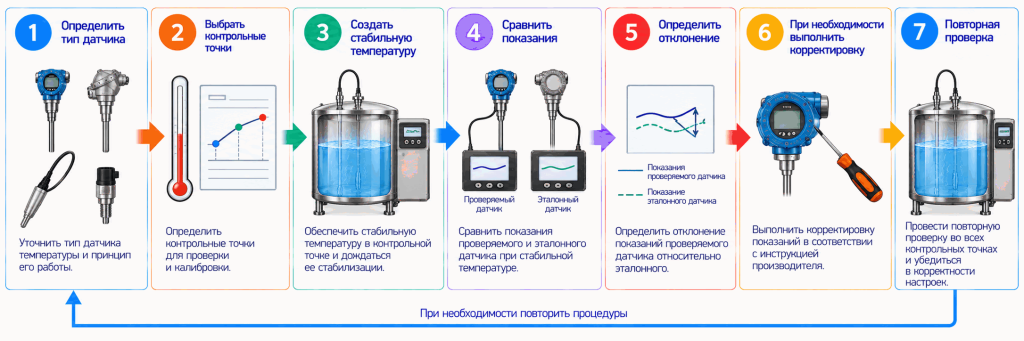

Порядок калибровки датчика температуры
Последовательность включает подготовку измерительного канала, выбор контрольных точек, создание температурных условий, сравнение показаний и оценку результата. Конкретная методика определяется документацией производителя и требованиями к измерению. Перед работами учитывают ограничения по температуре, электрической безопасности и условиям технологического процесса.
Шаг 1. Определить тип датчика и параметры измерения
Устанавливают тип чувствительного элемента: термосопротивление, термопара, датчик со встроенным преобразователем или цифровой датчик.
Уточняют рабочий диапазон, требования к точности, схему подключения и состав измерительного канала. Проверяют, правильно ли выбран тип датчика в измерительном приборе и соответствует ли конфигурация входа фактическому подключению.
Например, неверно заданный тип термопары или схема подключения термосопротивления способны вызвать систематическое расхождение показаний даже при исправном чувствительном элементе.
Шаг 2. Выбрать контрольные точки
Контрольные температуры выбирают в пределах рабочего диапазона с учетом условий эксплуатации и требований методики.
Если датчик используется в узком температурном интервале, особое внимание уделяют значениям, характерным для технологического процесса. При проверке широкого диапазона одной точки недостаточно для оценки отклонений на остальных участках.
Количество точек не является универсальным. Его определяют по назначению датчика, требуемой точности и применяемой методике.
Шаг 3. Создать стабильные температурные условия
Проверяемый датчик и эталон размещают в подходящей температурной среде. Обеспечивают необходимую глубину погружения и правильное расположение чувствительных элементов.
Недостаточная глубина погружения может вызвать теплообмен с окружающей средой через корпус датчика и привести к расхождению показаний. При использовании термостата также учитывают равномерность температуры в рабочем объеме.
Для каждой контрольной точки устанавливают требуемый температурный режим.
Шаг 4. Дождаться стабилизации
Показания фиксируют после достижения устойчивого температурного состояния.
Время стабилизации зависит от конструкции датчика, его защитной арматуры, температурной среды, величины изменения температуры и характеристик калибровочного оборудования.
Универсального времени ожидания нет. Преждевременное считывание приводит к ошибке из-за различной скорости нагрева или охлаждения эталона и проверяемого датчика.
Шаг 5. Сравнить показания
Для каждой контрольной точки записывают температуру по эталону, показание проверяемого датчика или измерительного канала и разность между ними.
Отклонение = показание проверяемого канала − контрольное значение.
Например, если эталон показывает 100,0 °C, а проверяемый канал – 101,2 °C, отклонение составляет +1,2 °C. Это означает, что показание проверяемого канала выше контрольного значения.
Полученная разность не является полной метрологической оценкой. При калибровке учитывают неопределенность эталона, условия сравнения и другие значимые составляющие неопределенности измерений. Для решения о пригодности сопоставляют результат и неопределенность с требованиями применяемой методики или установленным правилом принятия решения.
Шаг 6. Выполнить корректировку при необходимости
Если выявленное отклонение не соответствует установленным требованиям, сначала проверяют подключение, конфигурацию входа и условия измерения.
Когда прибор поддерживает корректировку, могут использоваться предусмотренные производителем параметры смещения, коррекции нулевой точки, диапазона или характеристики преобразования.
Не следует компенсировать программным смещением ошибку, вызванную неправильным типом термопары, сопротивлением соединительных проводов или неисправностью измерительного входа. Такая корректировка может улучшить результат в одной точке, но ухудшить его в других.
Если настройка не предусмотрена, решение принимают по результатам проверки: прибор может продолжать использоваться в пределах установленных требований либо потребовать замены или обслуживания.
Шаг 7. Проверить результат
После корректировки повторяют измерения в контрольных точках и сравнивают отклонения с допустимыми значениями.
Результаты фиксируют с указанием контрольных температур, показаний, выполненных изменений и условий измерения. При необходимости сохраняют сведения об использованном эталонном оборудовании.
Если расхождения сохраняются, проверяют чувствительный элемент, соединительные провода, преобразователь, конфигурацию измерительного входа и условия установки.

Калибровка включает подготовку контрольных точек, сравнение показаний и проверку результата после возможной корректировки.
Особенности калибровки разных датчиков температуры
Способ проверки зависит от принципа преобразования температуры в измерительный сигнал и состава измерительного канала.
| Тип датчика | Особенности проверки |
|---|---|
| Термосопротивление (RTD) | Тип и номинальная характеристика чувствительного элемента, схема подключения, сопротивление проводов и конфигурация входа |
| Термопара | Тип термопары, полярность, компенсация холодного спая и соответствие соединительных проводов |
| Датчик со встроенным преобразователем | Проверка чувствительного элемента, настройки диапазона и преобразования сигнала |
| Цифровой датчик | Доступные функции коррекции, интерфейс, передаваемые значения и ограничения производителя |
У термосопротивлений особенно важно учитывать схему подключения. В двухпроводной схеме сопротивление соединительных проводов может влиять на результат измерения. Трех- и четырехпроводные схемы позволяют уменьшить или компенсировать это влияние при соблюдении требований к подключению.
У термопар результат зависит не только от чувствительного элемента, но и от правильной компенсации температуры холодного спая. Ошибка компенсации способна привести к неправильному отображению температуры даже при исправной термопаре.
Проверка чувствительного элемента и измерительного канала
Калибровка отдельного чувствительного элемента и проверка всего измерительного канала решают разные задачи.

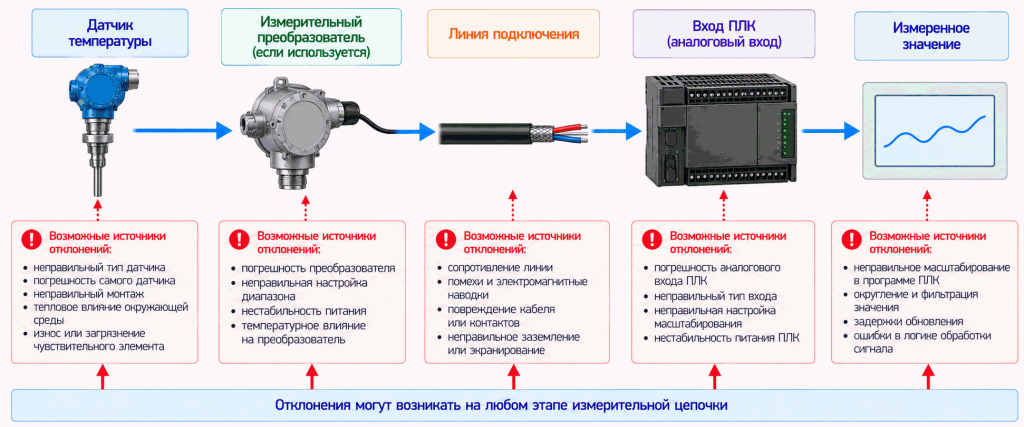

Измерительный канал: датчик → преобразователь (если предусмотрен) → линия подключения → измерительный вход → отображаемое значение.
Если проверяется только чувствительный элемент, ошибки преобразователя, проводки и входного модуля могут остаться незамеченными.
При проверке всего канала эталонную температуру сопоставляют с конечным отображаемым значением. Это позволяет оценить совокупное отклонение системы измерения.
Для локализации неисправности отдельные компоненты проверяют предусмотренными методами. Например, вход измерительного прибора можно проверить с помощью подходящего имитатора сигнала, если такая процедура допускается документацией. Имитация сигнала проверяет электронную часть канала, но не заменяет температурную проверку чувствительного элемента.

Проверка измерительного канала позволяет учитывать ошибки датчика, преобразователя, подключения и измерительного входа.
Типичные ошибки при калибровке
| Ошибка | Последствие |
|---|---|
| Сравнение до стабилизации температуры | Разность показаний зависит от переходного температурного процесса |
| Разные температурные условия эталона и датчика | Результаты нельзя корректно сопоставить |
| Неверно выбран тип датчика во входном приборе | Возникает систематическое расхождение показаний |
| Проверка одной точки вместо требуемого диапазона | Отклонения в других температурных точках остаются незамеченными |
| Корректировка без проверки подключения | Маскируется исходная причина ошибки |
| Игнорирование преобразователя и измерительного входа | Не выявляются отклонения всего измерительного канала |
Корректировка показаний не заменяет диагностику неисправностей. Перед изменением параметров необходимо установить, на каком участке измерительного канала возникает отклонение и допускает ли прибор соответствующую настройку.
Часто задаваемые вопросы
Как откалибровать датчик температуры?
Чем калибровка отличается от поверки?
В скольких точках нужно калибровать датчик температуры?
Можно ли откалибровать датчик температуры самостоятельно?
Что делать, если датчик после калибровки показывает неправильно?
