Как настроить реле давления на насосной станции: полная инструкция

В типовом механическом реле давления большая пружина P регулирует давление включения насоса и смещает рабочий диапазон, а малая пружина ΔP изменяет разницу между давлением включения и отключения. Чтобы правильно настроить реле, нужно контролировать фактические значения по манометру и учитывать характеристики насоса, гидроаккумулятора и всей системы водоснабжения.

Конструкция и логика регулировки отдельных моделей могут отличаться. Поэтому маркировка регуляторов и инструкция производителя конкретного реле всегда имеют приоритет перед общей схемой настройки.

Как работает реле давления и что в нем регулируется

Реле давления автоматически включает и отключает насос при достижении заданных порогов давления. В системе используются два основных значения – давление включения Pвкл и давление отключения Pоткл.

Pвкл – давление, при котором реле замыкает контакты и запускает насос. Когда пользователь расходует воду, давление постепенно снижается. После достижения Pвкл насос включается.

Pоткл – давление, при котором реле размыкает контакты и останавливает насос. После запуска насоса давление растет до этого значения, если насос способен его создать при данных условиях работы.

Разница между верхним и нижним порогами называется перепадом давления:

ΔP = Pоткл − Pвкл.

Например, если насос включается при 1,8 бар и отключается при 3,0 бар, перепад составляет 1,2 бар.

Рабочий цикл выглядит так: расход воды → снижение давления → достижение Pвкл → запуск насоса → повышение давления → достижение Pоткл → остановка насоса.

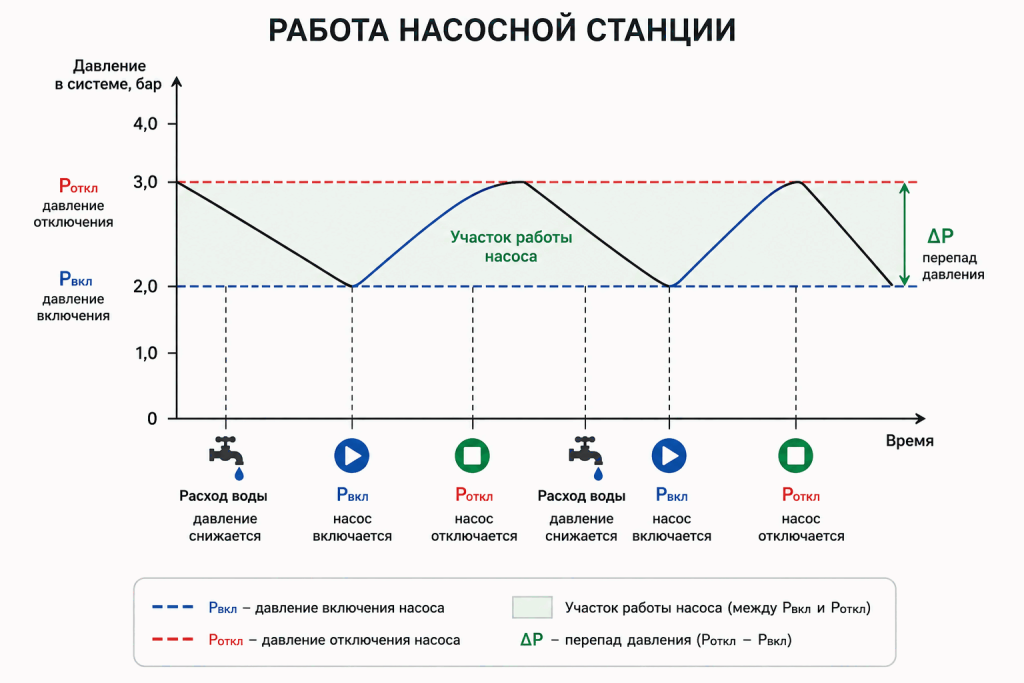

Принцип работы реле давления насосной станции: давление включения Pвкл, давление отключения Pоткл и перепад ΔP

Что регулируют большая и малая пружины

В типовом механическом реле большая пружина P изменяет давление включения и смещает рабочий диапазон, а малая пружина ΔP регулирует разницу между включением и отключением.

Обычно затягивание регулировочной гайки увеличивает регулируемое значение, а ослабление уменьшает его. Однако перед регулировкой конкретного реле необходимо проверить схему или инструкцию производителя.

Неверно считать, что большая пружина всегда регулирует только верхнее давление, а малая – только нижнее. В распространенной механической конструкции изменение большой пружины влияет прежде всего на Pвкл и одновременно смещает рабочий диапазон. Малая пружина изменяет ΔP, поэтому через изменение перепада влияет на положение Pоткл относительно Pвкл.

Например, если Pвкл осталось около 2 бар, а ΔP увеличили с 1 до 1,5 бар, ориентировочное Pоткл изменится с 3 до 3,5 бар. Реальные пороги после любой регулировки нужно определять по манометру, а не только рассчитывать.

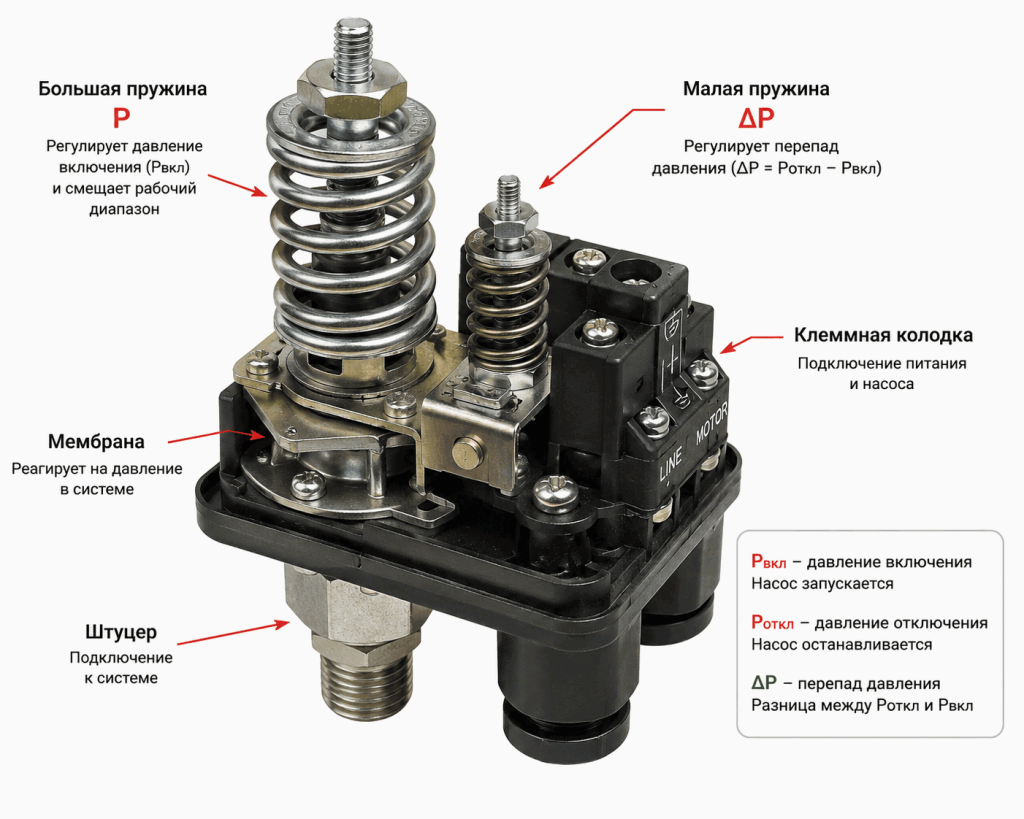

Устройство механического реле давления воды: большая пружина P регулирует давление включения, малая пружина ΔP — перепад давления.

Когда требуется регулировка реле давления

Регулировка реле давления требуется, когда существующие пороги включения и отключения не соответствуют необходимому режиму работы системы либо изменились ее характеристики. Например, настройка может понадобиться после замены насоса, гидроаккумулятора или самого реле.

Поводом проверить настройки могут быть слишком раннее или позднее включение насоса, недостаточный напор при приближении к Pвкл, чрезмерно высокое давление перед отключением или неудобно большой перепад между нижним и верхним порогами.

Частые пуски насоса также требуют диагностики, но изменение реле не всегда решает проблему. Причиной могут быть недостаточный предзаряд или повреждение мембраны гидроаккумулятора, слишком малый объем бака, утечка воды, неисправный обратный клапан или особенности водопотребления.

Слабый напор тоже нельзя автоматически считать следствием неправильной настройки. Его могут вызывать недостаточные характеристики насоса, засорение фильтров и трубопровода, большое гидравлическое сопротивление, недостаточное напряжение питания, значительная высота подъема воды или одновременно открытые точки водоразбора.

Поэтому регулировка реле давления воды должна начинаться не с вращения гаек, а с проверки состояния системы.

Что проверить перед настройкой

Перед настройкой необходимо убедиться, что требуемые Pвкл и Pоткл допустимы для насоса, реле, гидроаккумулятора, трубопровода и установленной арматуры. Настройкой реле нельзя компенсировать недостаточные возможности оборудования. Также проверьте, что реле установлено так, чтобы давление от системы без засорения и воздушной пробки передавалось к его чувствительному элементу.

В первую очередь проверьте характеристики насоса. Особенно важно знать давление, которое он способен реально создать в существующей системе. Предельный напор из паспорта насоса нельзя автоматически принимать за нормальное рабочее давление на реле – фактические возможности зависят от высоты подъема, расхода и гидравлических потерь.

Проверьте рабочий диапазон самого реле и допустимые пределы регулировки. Если требуемые значения находятся за пределами диапазона устройства, необходимо подобрать другое реле давления насоса, а не пытаться дополнительно затянуть регулировочные пружины.

Убедитесь, что выбранное давление допустимо для гидроаккумулятора, труб, фильтров, водонагревателей, соединений и другой арматуры. Максимально допустимое давление системы определяется компонентом с наиболее жестким ограничением.

Для регулировки нужен исправный манометр с подходящим диапазоном измерения. Без него невозможно точно определить реальные Pвкл и Pоткл. Если показания манометра вызывают сомнения, сначала следует проверить или заменить прибор.

Как проверить давление воздуха в гидроаккумуляторе

Предзаряд гидроаккумулятора измеряют при отключенном насосе и полностью сброшенном давлении воды со стороны водоснабжения. Измерять давление воздуха при заполненном водой баке для настройки предзаряда некорректно.

Последовательность проверки:

1. Отключите питание насоса.
2. Откройте кран и сбросьте давление воды.
3. Убедитесь по манометру системы, что давление воды снизилось до нуля.
4. Измерьте давление воздуха через воздушный клапан гидроаккумулятора.
5. При необходимости скорректируйте предзаряд согласно документации оборудования. В бытовых системах в качестве ориентира предзаряд часто устанавливают примерно на 0,2–0,3 бар ниже Pвкл. Это не универсальный норматив: требуемое соотношение необходимо проверять по документации производителя гидроаккумулятора и условиям конкретной системы.

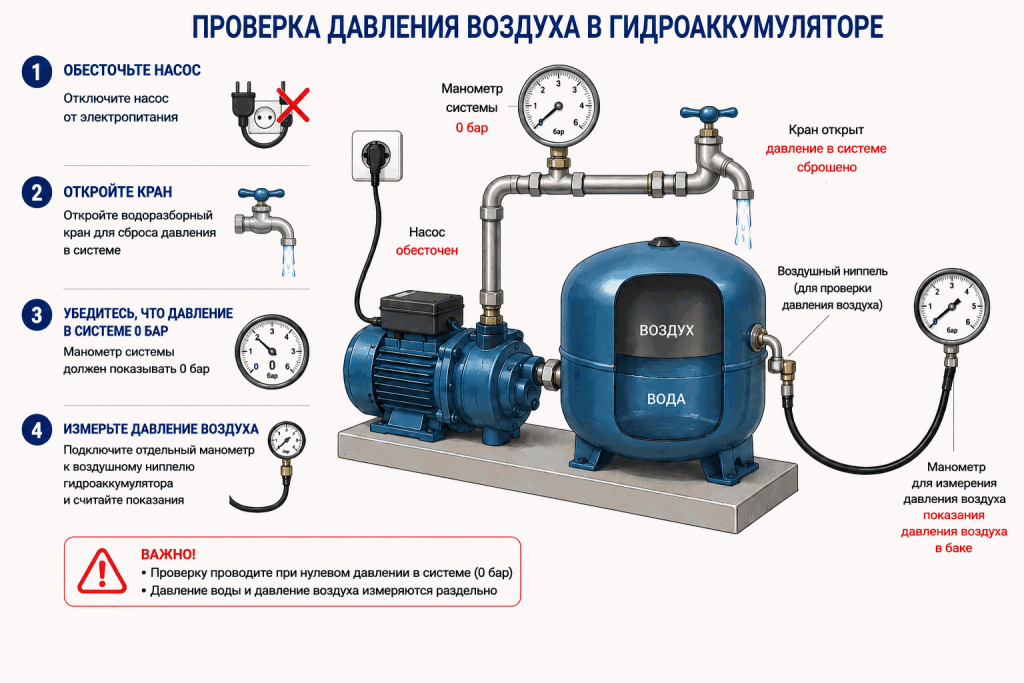

Проверка давления воздуха в гидроаккумуляторе: насос обесточенкран открыт, давлем в системе 0 бар,

Как определить текущие Pвкл и Pоткл

Текущие пороги определяют по манометру во время полного рабочего цикла насосной станции.

Откройте кран и наблюдайте за снижением давления. Значение непосредственно перед запуском насоса соответствует фактическому Pвкл.

Затем закройте расход воды и наблюдайте за ростом давления при работающем насосе. Значение, при котором насос отключится, соответствует фактическому Pоткл.

Повторите цикл несколько раз. Если точки срабатывания заметно различаются от цикла к циклу, перед регулировкой следует проверить реле, манометр и состояние системы.

Как отрегулировать механическое реле давления: пошагово

Настройка механического реле давления выполняется небольшими изменениями натяжения пружин с обязательной проверкой Pвкл и Pоткл по манометру после каждого изменения. Не следует пытаться выставить требуемое давление только по числу оборотов регулировочной гайки.

1. Определите требуемые Pвкл и Pоткл

Сначала определите, при каком давлении должен запускаться насос и при каком – останавливаться. Рассчитайте требуемый перепад:

ΔP = Pоткл − Pвкл.

Проверьте, что оба значения находятся в допустимом диапазоне насоса, реле и остальных компонентов системы.

2. Запишите текущие значения

До снятия крышки проведите несколько рабочих циклов и запишите фактические Pвкл и Pоткл. Это позволит оценивать результат каждого последующего изменения и при необходимости вернуться к исходному режиму.

3. Отключите электропитание

Перед снятием крышки и прикосновением к регулировочным элементам реле необходимо обесточить насосную установку и исключить случайное включение питания. Под крышкой механического реле находятся электрические контакты и токоведущие части. Если для проверки требуется работа насоса со снятой крышкой, такую диагностику должен выполнять специалист с соблюдением требований электробезопасности; для обычной пользовательской настройки крышку перед подачей питания устанавливают на место.

4. Скорректируйте Pвкл большой пружиной

В типовом механическом реле увеличение натяжения большой пружины P повышает Pвкл и смещает рабочий диапазон вверх. Уменьшение натяжения снижает Pвкл и смещает диапазон вниз.

Изменяйте положение гайки небольшими шагами. После регулировки установите крышку, восстановите питание и определите новое Pвкл по манометру.

5. Скорректируйте ΔP малой пружиной

Если необходимо изменить разницу между включением и отключением, скорректируйте натяжение малой пружины ΔP. В типовой конструкции увеличение ее натяжения увеличивает перепад, а уменьшение – сокращает его.

Поскольку изменение ΔP влияет на Pоткл относительно Pвкл, после этой операции снова измерьте оба фактических порога.

6. Проверяйте давление после каждого изменения

Не существует универсального правила вида «один оборот гайки равен определенному количеству бар», применимого ко всем механическим реле. Шаг регулировки зависит от конструкции и характеристик конкретного устройства.

Поэтому ориентироваться необходимо на манометр и инструкцию производителя, а не на количество оборотов гайки.

7. Проверьте несколько рабочих циклов

После получения требуемых значений выполните несколько циклов заполнения и расхода воды. Насос должен стабильно включаться и отключаться при допустимых для системы значениях.

Если после изменения настроек Pоткл становится нестабильным или насос перестает его достигать, дальнейшее увеличение давления следует прекратить и выяснить причину.

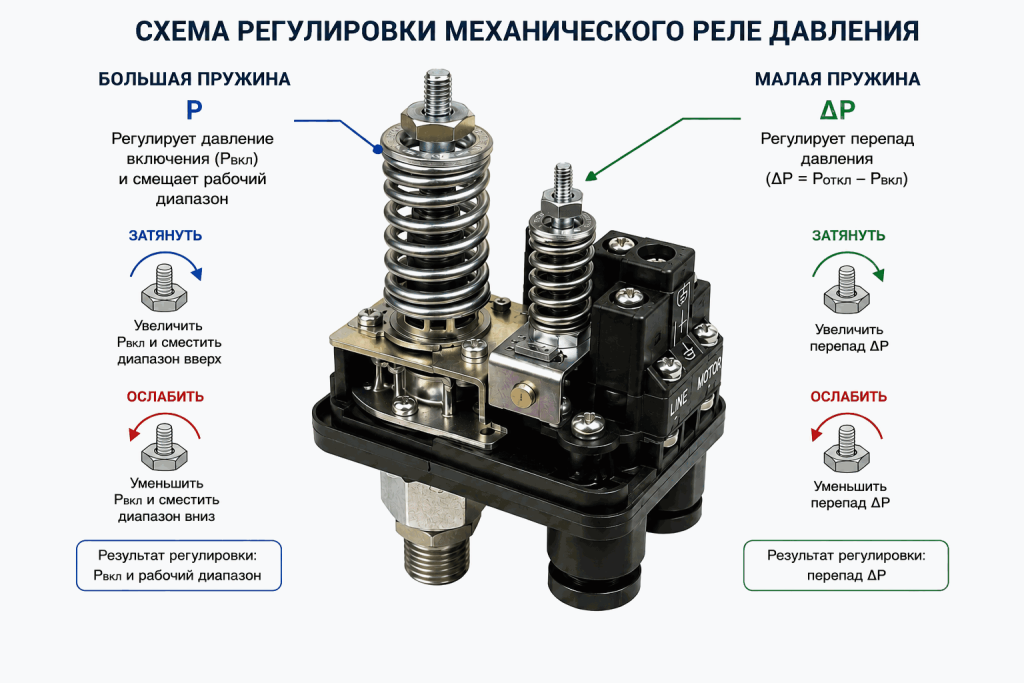

Регулировка механического реле давления: большая пружина P изменяет давление включения и рабочий диапазон, малая пружина ΔP - перепад между давлением включения и отключения.

Как увеличить давление на реле

Чтобы поднять давление включения и сместить рабочий диапазон вверх, в типовом механическом реле увеличивают натяжение большой пружины P. Чтобы увеличить разницу между Pвкл и Pоткл, увеличивают натяжение малой пружины ΔP.

Если задача состоит именно в увеличении Pвкл, сначала корректируют большую пружину. После изменения необходимо измерить не только новый нижний порог, но и Pоткл, поскольку рабочий диапазон сместится.

Если Pвкл уже устраивает, но требуется увеличить Pоткл за счет большего перепада, корректируют ΔP. После этого фактические значения снова проверяют по манометру.

Повышать Pоткл можно только до значения, которое насос способен уверенно достигать в реальных условиях с необходимым запасом. Если выставить порог на уровне предельного давления насоса или выше него, давление может набираться очень долго либо не достигнуть уставки вовсе; тогда реле не даст команду на отключение и насос будет работать непрерывно.

Нельзя также превышать допустимое давление реле, гидроаккумулятора, трубопровода, фильтров, водонагревателей и другой установленной арматуры.

Как уменьшить давление

Чтобы снизить Pвкл и сместить рабочий диапазон вниз, в типовом механическом реле ослабляют большую пружину P. Для уменьшения перепада ΔP ослабляют малую пружину.

Если требуется снизить оба рабочих порога, сначала небольшими шагами уменьшают натяжение большой пружины и проверяют получившиеся Pвкл и Pоткл.

Если нижний порог устраивает, но разница между включением и отключением слишком велика, уменьшают натяжение малой пружины ΔP. После регулировки необходимо провести полный цикл и проверить фактические значения.

Слишком маленький перепад также нежелателен. При определенных условиях он может способствовать более частым переключениям насоса. Оценивать настройку нужно вместе с характеристиками гидроаккумулятора и режимом водопотребления.

Какие значения давления выставить

Универсальных значений Pвкл и Pоткл для любой насосной станции не существует. Настройку выбирают по характеристикам оборудования и требуемому давлению в конкретной системе.

На выбор прежде всего влияют:

1. Характеристики насоса. Насос должен уверенно создавать Pоткл с учетом реальной высоты подъема воды и гидравлических потерь.
2. Необходимое давление у потребителей. При Pвкл давление в наиболее неблагоприятной точке системы должно оставаться достаточным для нормальной работы оборудования.
3. Перепад высот. Чем выше точка водоразбора относительно насосной установки, тем меньше доступное давление в этой точке.
4. Гидравлические потери. Трубы, фитинги, фильтры, клапаны и другие элементы создают сопротивление потоку.
5. Гидроаккумулятор. Его предзаряд должен соответствовать выбранному Pвкл и требованиям производителя.
6. Допустимое давление оборудования. Выбранное Pоткл не должно превышать ограничения компонентов системы. Например, для некоторой бытовой системы могут быть выбраны Pвкл = 1,8 бар и Pоткл = 3,0 бар, то есть ΔP = Pоткл − Pвкл. Если при выбранном Pоткл насос очень долго набирает последние доли бара или вообще не отключается, необходимо проверить, способен ли он создавать такое давление при существующем расходе, высоте подъема и сопротивлении трубопровода.

Заводские настройки реле давления

Заводские настройки зависят от конкретной модели реле, поэтому универсальных заводских значений Pвкл и Pоткл нет. Точные параметры необходимо смотреть в паспорте или инструкции производителя.

Если насосная станция стабильно работает, напор устраивает пользователя, а значения давления находятся в допустимых пределах оборудования, менять заводские настройки необязательно.

Регулировка оправдана тогда, когда существующий диапазон не соответствует условиям эксплуатации или после изменения состава системы. Перед изменением заводской настройки полезно записать исходные Pвкл и Pоткл.

Как настроить электронное реле давления

Электронное реле давления настраивают через кнопки, дисплей или панель управления в соответствии с инструкцией конкретной модели. Алгоритм механического реле с большой и малой пружинами к электронному устройству применять нельзя.

В зависимости от конструкции электронное реле может позволять задавать давление запуска, давление остановки или другие параметры работы. Набор доступных настроек определяется производителем.

Некоторые устройства используют другую логику управления насосом и учитывают не только давление. Поэтому перед настройкой необходимо определить тип устройства и выяснить, какие параметры пользователь действительно может изменять.

Если электронное реле позволяет отдельно задавать Pвкл и Pоткл, значения выбирают с учетом тех же физических ограничений системы: возможностей насоса, допустимого давления оборудования и требуемого режима водоснабжения.

Проблемы после регулировки

Если после настройки насос работает неправильно, сначала нужно проверить фактические Pвкл и Pоткл, а затем искать причину в настройках реле или других элементах системы. Не следует продолжать вращать регулировочные гайки без диагностики.

Если насос не отключается после повышения давления, особенно важно не пытаться решить проблему дальнейшим затягиванием пружины. Сначала необходимо проверить, достигает ли давление установленного Pоткл.

При частых пусках сначала следует проверить гидроаккумулятор. Регулировка реле не устранит потерю предзаряда, повреждение мембраны или недостаточный объем бака.

Если давление по манометру меняется нормально, но реле не реагирует на него, причиной может быть не настройка, а неисправность самого устройства или нарушение передачи давления к его чувствительному элементу.

Частые ошибки при регулировке реле давления

1. Регулировка без манометра. Положение гайки не показывает точное давление срабатывания. Результат необходимо измерять.

2. Одновременное изменение обеих гаек. После такой регулировки трудно определить, какое изменение повлияло на Pвкл, Pоткл и ΔP. Настраивать параметры лучше последовательно.

3. Слишком большой шаг регулировки. Значительное изменение натяжения пружины может сразу вывести рабочие пороги за требуемый диапазон. Корректировку выполняют небольшими шагами.

4. Неправильное понимание назначения пружин. Большую и малую пружины нельзя упрощенно считать регуляторами соответственно верхнего и нижнего давления. В типовой конструкции большая задает Pвкл и смещает диапазон, малая изменяет ΔP.

5. Игнорирование гидроаккумулятора. Неправильный предзаряд или повреждение мембраны могут вызывать неудовлетворительную работу системы даже при правильно выставленном реле.

6. Слишком высокое Pоткл. Если насос не способен достигнуть установленного порога, он не получит команды на отключение.

7. Регулировка при включенном электропитании. Под крышкой механического реле находятся токоведущие элементы. Перед работой с регулировочными гайками питание необходимо отключать.

8. Настройка по количеству оборотов. Соотношение между поворотом гайки и изменением давления зависит от модели. Универсального значения «один оборот = X бар» нет.

Краткая памятка по настройке реле давления

Настройка механического реле сводится к выбору допустимых Pвкл и Pоткл, последовательной регулировке P и ΔP и обязательному контролю результата по манометру.

1. Проверьте допустимые давления насоса, реле, гидроаккумулятора и остальных компонентов системы.
2. Определите необходимые Pвкл и Pоткл и рассчитайте ΔP = Pоткл − Pвкл.
3. Проведите рабочий цикл и запишите текущие Pвкл и Pоткл по манометру.
4. Отключите электропитание перед снятием крышки реле.
5. Большой пружиной P небольшими шагами скорректируйте Pвкл и положение рабочего диапазона.
6. Малой пружиной ΔP при необходимости скорректируйте разницу между Pвкл и Pоткл.
7. После каждого изменения проверяйте реальные пороги по манометру, а не по количеству оборотов гайки.
8. После завершения настройки выполните несколько циклов и убедитесь, что насос стабильно включается и отключается в допустимом диапазоне. Для диагностики и настройки системы могут потребоваться исправный манометр и проверка гидроаккумулятора. Если характеристики установленного реле не позволяют получить необходимый диапазон, следует подбирать подходящее реле давления или другую насосную автоматику, а не выводить устройство за предусмотренные производителем пределы. При комплексном подборе оборудования необходимо также учитывать характеристики насосной станции.
