Как настроить и подключить реле давления для гидроаккумулятора

Реле давления управляет насосом, а гидроаккумулятор создает запас воды под давлением между его включениями. Для корректной работы системы необходимо согласовать три параметра: предзаряд гидроаккумулятора, Pвкл и Pоткл.

Рабочая последовательность такая: сначала при сброшенном давлении воды проверяют предзаряд гидроаккумулятора, затем определяют фактические Pвкл и Pоткл и оценивают их совместимость с характеристиками насоса, бака и всей системы.

Как работают реле давления и гидроаккумулятор

В типовой системе с механическим реле гидроаккумулятор отдает накопленную воду, пока давление не снизится до Pвкл, после чего реле запускает насос.

Рабочий цикл выглядит так: расход воды → давление снижается → Pвкл → насос запускается → давление растет → Pоткл → насос останавливается.

Основные параметры:

• Pвкл – давление, при котором реле запускает насос;
• Pоткл – давление, при котором реле останавливает насос в системе с верхней уставкой отключения;
• ΔP – разница между Pоткл и Pвкл;
• предзаряд – давление воздуха в гидроаккумуляторе при отсутствии давления воды со стороны системы.

После остановки насоса часть воды остается в гидроаккумуляторе под действием сжатого воздуха. При открытии крана вода сначала поступает из бака, а насос запускается только после снижения давления до Pвкл. Поэтому на частоту пусков влияет не только объем бака, но и его исправность, предзаряд и выбранный диапазон давления.

Для электронных устройств логика остановки может отличаться: отдельная Pоткл есть не у всех моделей. Подробности программирования таких устройств следует вынести во внутреннюю ссылку «Настройка электронного реле давления воды».

Как подключить реле давления к гидроаккумулятору

Реле давления и гидроаккумулятор должны быть гидравлически связаны с одной контролируемой напорной системой. Устанавливать реле непосредственно на бак необязательно.

Упрощенный принцип подключения: насос → напорная линия → узел с реле, манометром и гидроаккумулятором → потребители.

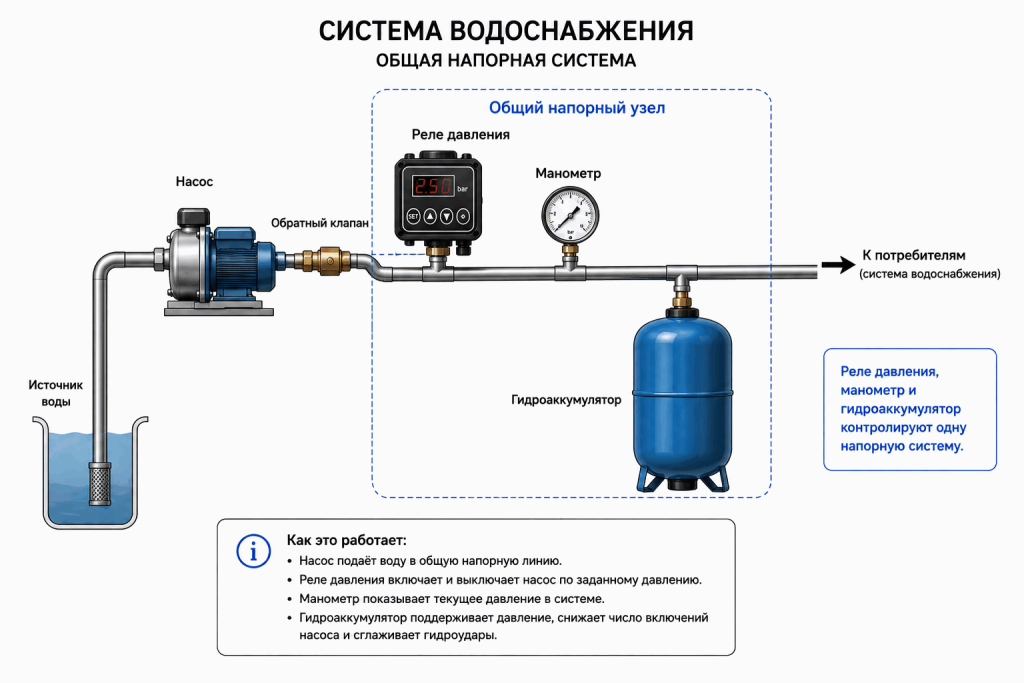

Общий напорный узел системы водоснабжения: реле давления, манометр и гидроаккумулятор подключены к одной напорной линии, по которой насос подает воду к потребителям.

Схема подключения через пятиходовой штуцер

Пятиходовой штуцер – распространенный способ объединить гидроаккумулятор, реле давления, манометр и напорные линии в одном компактном узле, но он не является обязательным элементом системы.

Для настройки важен функциональный результат: реле и манометр должны воспринимать давление контролируемой напорной линии, а гидроаккумулятор – быть связан с ней без элемента, который в штатном режиме изолирует бак от точки контроля давления.

Подробную компоновку штуцера и варианты монтажа целесообразно смотрите в статье о подключении реле давления к насосу.

Что проверить перед настройкой

Перед настройкой нужно убедиться, что исходные параметры системы известны, а неисправность гидроаккумулятора не маскируется регулировкой реле.

Проверяют:

• предзаряд гидроаккумулятора;
• фактические Pвкл и Pоткл;
• допустимое рабочее давление бака и реле;
• способность насоса обеспечить выбранный режим;
• исправность манометра;
• состояние мембраны и отсутствие значимых утечек.

Если насос часто включается, изменение уставок не должно быть первым действием. Частые пуски могут быть вызваны потерей предзаряда, повреждением мембраны, утечкой, обратным оттоком воды или недостаточным полезным запасом бака.

Как проверить давление в гидроаккумуляторе

Предзаряд гидроаккумулятора измеряют при отсутствии давления воды со стороны системы. Только в этом состоянии измерение показывает исходное давление воздуха, которое можно сопоставлять с Pвкл.

1. Отключите насос от питания.
2. Откройте кран и сбросьте давление воды.
3. Убедитесь по водяному манометру, что давление снизилось примерно до 0 бар.
4. Измерьте давление воздуха через ниппель гидроаккумулятора.
5. При необходимости скорректируйте предзаряд в пределах, предусмотренных производителем.

Если измерять давление воздуха при заполненном водой баке, мембрана уже нагружена давлением воды. Полученное значение не является исходным предзарядом и может привести к неправильному согласованию с Pвкл.

Если из воздушного ниппеля появляется вода, для мембранной конструкции это может указывать на нарушение разделения воздушной и водяной полостей. В таком случае сначала проверяют состояние бака, а настройку реле выполняют после устранения неисправности.

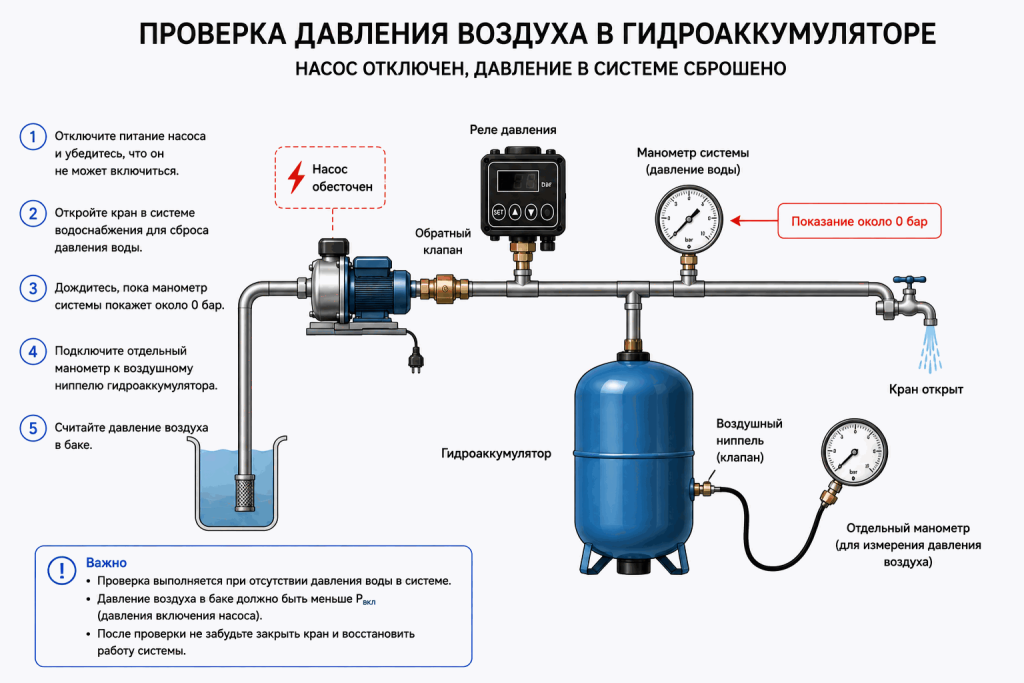

Проверка предзаряда гидроаккумулятора: насос обесточивают, открывают кран и сбрасывают давление воды примерно до 0 бар, после чего отдельным манометром измеряют давление воздуха через ниппель бака.

Как согласовать давление гидроаккумулятора и реле

В типовой системе с мембранным гидроаккумулятором предзаряд устанавливают ниже Pвкл. Это обеспечивает наличие воды в баке перед моментом запуска насоса и исключает ситуацию, когда бак практически опустошается раньше, чем реле дает команду на включение.

Распространенный практический ориентир – предзаряд примерно на 0,2–0,3 бар ниже Pвкл, если такое соотношение допускает производитель гидроаккумулятора.

Этот диапазон нельзя использовать как универсальную норму. Требуемая разница зависит от конструкции бака и рекомендаций изготовителя. Если в документации указано другое соотношение, приоритет имеет документация конкретного оборудования.

Пример: при Pвкл = 1,8 бар ориентировочный предзаряд по правилу «минус 0,2–0,3 бар» составит около 1,5–1,6 бар. Это пример расчета, а не готовая настройка для любой системы.

Если предзаряд приближается к Pвкл или становится выше него, к моменту запуска насоса воды в баке остается очень мало. В результате полезный запас уменьшается, а после открытия крана насос может запускаться раньше.

Слишком низкий предзаряд также нежелателен. Он изменяет степень заполнения бака водой и рабочий ход мембраны. Поэтому снижать давление воздуха только ради увеличения запаса воды без проверки требований производителя не следует.

Pоткл выбирают не изолированно от остальных параметров. Насос должен устойчиво достигать давления отключения в реальной системе, а гидроаккумулятор, реле, арматура и трубопровод должны быть рассчитаны на соответствующее давление.

Максимальный напор насоса из паспорта нельзя автоматически принимать за рабочее Pоткл: максимальный напор обычно соответствует расходу, близкому к нулю. Для настройки важна рабочая точка насоса – давление, которое он способен обеспечить при фактическом расходе и гидравлических потерях.

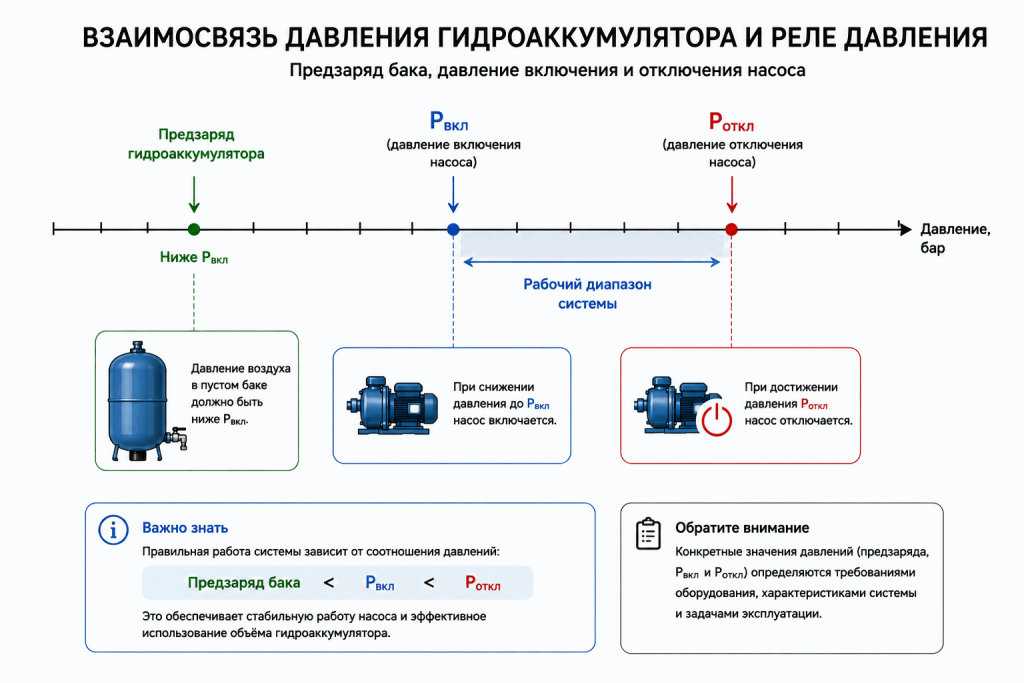

Взаимосвязь настроек гидроаккумулятора и реле давления: предзаряд бака устанавливают ниже Pвкл, а рабочий диапазон системы находится между Pвкл и Pоткл. Конкретные значения выбирают с учетом характеристик оборудования и требований системы водоснабжения.

Как настроить реле давления с гидроаккумулятором

Настройка реле давления с гидроаккумулятором заключается прежде всего в проверке и согласовании предзаряда, Pвкл и Pоткл.

1. При отключенном насосе и сброшенном давлении воды проверьте предзаряд гидроаккумулятора.
2. Восстановите работу системы.
3. По манометру определите фактические Pвкл и Pоткл.
4. Проверьте, что предзаряд согласован с Pвкл по требованиям производителя бака.
5. Убедитесь, что Pоткл достижимо для насоса и допустимо для элементов системы.
6. При необходимости скорректируйте реле по инструкции конкретной модели.
7. Повторно проверьте несколько полных рабочих циклов.

Влияет ли объем гидроаккумулятора на настройку реле

Объем гидроаккумулятора сам по себе не определяет Pвкл и Pоткл. Поэтому бак на 100 л не требует других уставок только потому, что его номинальный объем больше, чем у бака на 50 л.

При одинаковых давлениях и сопоставимой конструкции больший бак обычно дает больший запас воды между пусками насоса. На фактический полезный объем при этом влияют не только литры, но и предзаряд, Pвкл и Pоткл.

Следовательно, регулировка реле давления для гидроаккумулятора 50 или 100 л выполняется по требуемому режиму системы, характеристикам насоса и допустимым давлениям оборудования, а не по одному номинальному объему бака.

Как проверить систему после настройки

После согласования параметров нужно выполнить несколько полных циклов и убедиться, что гидроаккумулятор действительно обеспечивает запас воды между Pоткл и Pвкл.

Для типовой системы цикл выглядит так: Pоткл → насос остановился → открытие крана → вода поступает из гидроаккумулятора → давление снижается → Pвкл → насос запускается → после прекращения водоразбора давление растет → Pоткл → насос останавливается.

При проверке контролируют повторяемость Pвкл и Pоткл, отсутствие частых пусков и утечек, а также поведение системы при небольшом водоразборе. Если насос запускается почти сразу после открытия крана, проверяют предзаряд, состояние мембраны и фактический полезный запас воды.

Если точки срабатывания заметно меняются от цикла к циклу, дополнительная регулировка реле не должна быть первым действием. Сначала проверяют манометр, герметичность, канал давления, состояние бака и стабильность работы насоса.

Частые ошибки

При настройке системы с гидроаккумулятором основные ошибки связаны с неправильным определением предзаряда и попыткой компенсировать неисправность бака изменением уставок.

• Измерение предзаряда без сброса давления воды. В этом случае измеряется давление нагруженной системы, а не исходный предзаряд воздуха.
• Предзаряд равен Pвкл или выше него. Полезный запас воды перед запуском насоса существенно уменьшается.
• Чрезмерно низкий предзаряд. Изменяются степень заполнения бака и рабочий ход мембраны, поэтому такое решение нельзя применять без учета требований производителя.
• Выбор настроек только по объему бака. Гидроаккумуляторы 50 и 100 л не требуют разных Pвкл и Pоткл только из-за номинального объема.
• Игнорирование состояния гидроаккумулятора. Регулировка реле не устранит повреждение мембраны, потерю предзаряда или утечку.
• Использование универсальных значений. Даже ориентир 0,2–0,3 бар необходимо сопоставлять с документацией конкретного гидроаккумулятора.
• Ошибки регулировки пружин, электрического подключения и программирования электронных моделей должны диагностироваться по отдельным материалам, чтобы не смешивать разные поисковые интенты.

Почему система работает неправильно

Если насос слишком часто включается или гидроаккумулятор почти не обеспечивает запас воды, причину нужно искать в согласовании предзаряда с Pвкл, состоянии бака и герметичности системы, а не только в положении регулировочных элементов реле.

Если неисправность относится непосредственно к тому, что реле не включается, не отключается или неправильно подключено, посмотрите нашу статью о неисправностях реле давления.
