Как настроить электронное реле давления воды

Настройка электронного реле давления воды выполняется через кнопки, панель управления или другой предусмотренный производителем интерфейс. Пользователь задает доступные для конкретной модели параметры, после чего проверяет работу насоса в реальных условиях.

Универсального порядка настройки электронных реле нет. У разных моделей отличаются меню, обозначения параметров, комбинации кнопок и алгоритмы управления насосом. Поэтому перед изменением уставок необходимо определить модель устройства и использовать ее инструкцию.

Чем электронное реле отличается от механического

Главное отличие электронного реле – параметры задаются через электронный интерфейс, тогда как механическое реле регулируется пружинами.

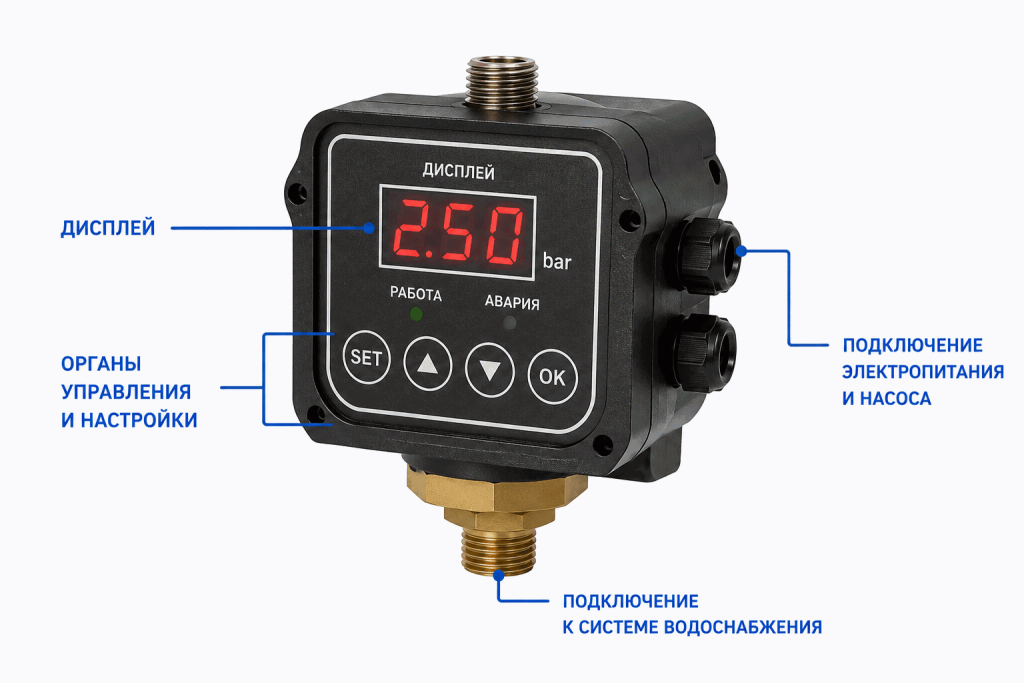

У электронного устройства для настройки могут использоваться дисплей, кнопки или сенсорная панель. В зависимости от модели пользователь может задавать давление включения и отключения, параметры защиты и другие уставки.

Некоторые электронные реле дополнительно поддерживают защиту от сухого хода, задержку включения или отключения, автоматический перезапуск после аварии и другие функции. Их наличие нельзя считать обязательным – возможности определяются конструкцией конкретного устройства.

У механического реле принцип другой: давление регулируют изменением натяжения пружин. Подробнее этот способ следует раскрывать во внутренней статье «Как отрегулировать и настроить реле давления воды».

Какие параметры можно настроить

Набор доступных параметров зависит от модели электронного реле: в одном устройстве можно отдельно задавать Pвкл и Pоткл, а в другом алгоритм настройки построен иначе.

Pвкл – давление, при котором автоматика запускает насос после снижения давления в системе.

Pоткл – давление, при котором насос останавливается, если конкретное устройство управляет остановкой по верхней уставке давления.

В зависимости от конструкции электронного реле могут быть доступны:

• давление включения Pвкл;
• давление отключения Pоткл;
• перепад или рабочий диапазон давления;
• параметры защиты от сухого хода;
• задержки включения или отключения;
• условия и время автоматического перезапуска. Не следует искать в меню параметр только потому, что он присутствует у другого электронного реле. Например, одни устройства позволяют задать обе уставки давления, а другие используют собственный алгоритм остановки насоса и не предусматривают отдельную настройку Pоткл. Также важно различать уставку и текущее измеренное давление: уставка задает условие переключения, а значение на дисплее во время работы обычно показывает давление, измеренное датчиком. Конкретная индикация зависит от модели.

Как настроить электронное реле давления

Чтобы настроить электронное реле давления, сначала определяют требуемые для системы параметры, затем вводят доступные уставки через интерфейс конкретного устройства и проверяют результат в нескольких рабочих циклах.

1. Определите модель реле и изучите инструкцию. Найдите раздел программирования и выясните, какие параметры устройство действительно позволяет изменять.
2. Проверьте рабочий диапазон оборудования. Уставки должны соответствовать допустимому диапазону реле, характеристикам насоса, гидроаккумулятора и других элементов системы.
3. Откройте режим настройки. Используйте комбинацию кнопок или последовательность действий, указанную производителем. Универсальной команды входа в меню нет.
4. Установите давление включения. Если модель позволяет изменять Pвкл, задайте значение, при котором насос должен запускаться после снижения давления.
5. Задайте условие отключения. Если предусмотрена отдельная настройка Pоткл, установите верхнюю уставку. Если устройство останавливает насос по другому алгоритму, настройте соответствующий параметр по инструкции.
6. Сохраните параметры. Способ сохранения зависит от модели: настройки могут подтверждаться кнопкой, выходом из меню или сохраняться автоматически.
7. Проверьте работу системы. Создайте водоразбор, дождитесь запуска насоса, затем прекратите расход и проследите за его штатной остановкой.

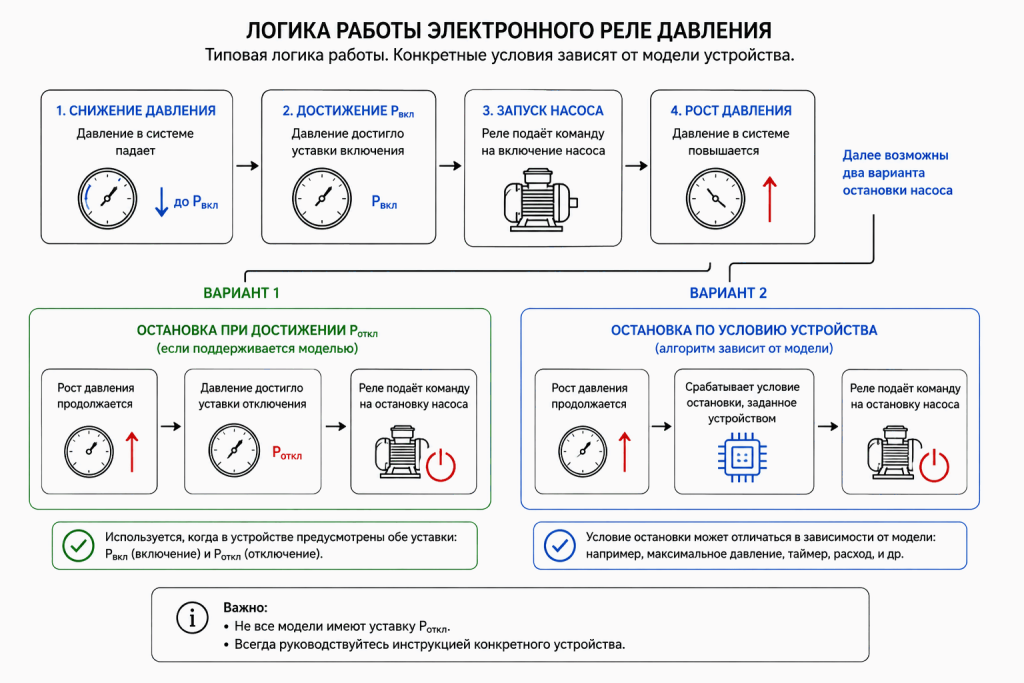

8. При необходимости скорректируйте уставки. Ориентируйтесь на фактическое поведение системы, показания исправного манометра или датчика и допустимые характеристики оборудования. Если используется отдельная уставка Pоткл, она должна быть достижима для насоса в реальной системе. Недостижимая верхняя уставка может привести к длительной или непрерывной работе насоса, пока его не остановит другая предусмотренная защита или пользователь. При оценке возможностей насоса нельзя ориентироваться только на максимальный напор из паспорта: максимальный напор обычно соответствует режиму с расходом, близким к нулю, и не является рекомендуемой рабочей точкой. Для настройки важнее давление, которое насос способен устойчиво обеспечить при требуемом расходе с учетом высоты подъема и потерь в трубопроводе. Если электронное устройство останавливает насос не по Pоткл, а, например, по прекращению расхода или собственной логике контроля, требование о верхней уставке к нему неприменимо. В таком случае проверяют именно предусмотренное производителем условие остановки.

Как настроить реле с гидроаккумулятором

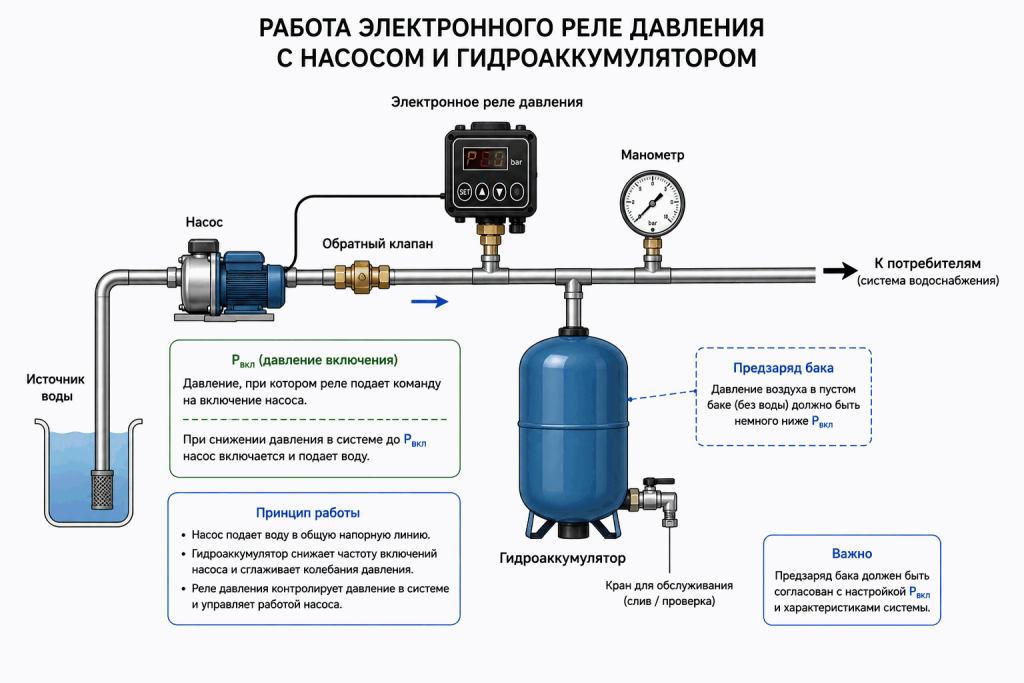

При работе электронного реле с гидроаккумулятором предзаряд бака необходимо согласовать с давлением включения насоса и требованиями производителей реле и гидроаккумулятора.

Если давление воздуха выбрано неправильно, полезный запас воды и режим включения насоса могут измениться. В частности, слишком высокий относительно Pвкл предзаряд способен уменьшить используемый запас воды и ухудшить стабильность водоразбора, а некорректно подобранный режим в целом может способствовать частым пускам.

Предзаряд проверяют при отключенном насосе и сброшенном до 0 бар давлении воды со стороны системы. Конкретное значение выбирают по документации оборудования и выбранному Pвкл.

Подробный порядок проверки и изменения предзаряда следует раскрывать во внутренней статье о настройке гидроаккумулятора.

Как проверить настройки

После изменения настроек необходимо выполнить несколько полных рабочих циклов и сравнить фактическое поведение системы с заданными параметрами и алгоритмом конкретного реле.

Во время проверки контролируют:

• фактическое давление или другое условие запуска насоса;
• давление или другое предусмотренное условие остановки;
• повторяемость работы в нескольких циклах;
• отсутствие слишком частых включений;
• отсутствие ошибок и необоснованного срабатывания защит. Если система оснащена отдельным исправным манометром, его показания полезно сопоставить с индикацией электронного реле. Это помогает выявить заметное расхождение измерений, но не означает, что любой манометр автоматически точнее встроенного датчика. Небольшое различие между заданной уставкой и наблюдаемым моментом переключения может быть связано с точностью датчика, дискретностью индикации, динамикой давления, задержками и алгоритмом устройства. Допустимые отклонения оценивают только по документации конкретного реле.

Частые ошибки при настройке

Большинство ошибок возникает из-за переноса настроек с другой модели или выбора уставок без учета возможностей насоса и всей системы.

1. Использование инструкции от другого реле. Даже внешне похожие устройства могут иметь разные меню, параметры и алгоритмы программирования.
2. Недостижимое давление отключения. Если модель использует Pоткл, а насос не способен устойчиво создать это давление, штатный цикл остановки по верхней уставке не состоится.
3. Копирование чужих значений. Рабочие параметры выбирают под конкретный насос, гидравлическую систему и требования к водоснабжению, а не только по модели реле.

4. Неправильная настройка защиты от сухого хода. Порог, задержка и способ определения аварии зависят от принципа работы устройства. Слишком чувствительная настройка может давать ложные остановки, а недостаточно чувствительная – не обеспечить ожидаемую защиту.
5. Игнорирование характеристик насоса. Уставки должны находиться не только в диапазоне реле, но и в реальной рабочей области насосного оборудования.
6. Путаница между заданным и фактическим давлением. Уставка задает условие управления, а фактическое давление измеряется датчиком или манометром во время работы.
7. Попытка регулировать электронное реле как механическое. У электронных моделей параметры изменяются через предусмотренный производителем интерфейс; схема регулировки пружинами к ним не применяется.

Что делать, если реле работает неправильно

Если после настройки система работает неправильно, сначала проверьте уставки, состояние системы и условия срабатывания защит, а не меняйте параметры наугад.

Если реле показывает код ошибки, расшифровывать его по инструкции от другого устройства нельзя: одинаковые или похожие обозначения у разных производителей могут иметь разное значение.

Если проблема появилась сразу после монтажа, дополнительно следует проверить электрическое и гидравлическое подключение. Для этого нужна внутренняя ссылка на статью «Как подключить реле давления к насосу и гидроаккумулятору».
