Индуктивный датчик: принцип работы, устройство и обнаружение металла

Индуктивный датчик – бесконтактное устройство, предназначенное для обнаружения металлических объектов в зоне чувствительности. В распространенных датчиках приближения используется переменное электромагнитное поле, изменение которого при появлении металла преобразуется в электрический выходной сигнал.

Индуктивные датчики применяют для контроля наличия металлических деталей, определения положения механизмов и регистрации прохождения объектов в промышленном оборудовании. Они не требуют механического контакта с контролируемой поверхностью, однако расстояние обнаружения зависит от материала, размеров и расположения объекта.

Устройство индуктивного датчика

Типовой электронный индуктивный датчик приближения состоит из чувствительной системы, электронной схемы обработки сигнала, выходного каскада и защитного корпуса.

Катушка расположена вблизи чувствительной поверхности датчика. Во многих конструкциях она установлена на ферритовом сердечнике, который помогает сформировать магнитное поле в рабочей области.

Генератор возбуждает колебательную систему, а электронная схема контролирует ее параметры. При появлении металлического объекта изменяется взаимодействие поля с окружающей средой, что позволяет определить его присутствие.

Пороговый элемент формирует условие переключения, после чего выходной каскад передает электрический сигнал на подключенное оборудование. В зависимости от модели это может быть дискретный транзисторный выход или другое исполнение.

Реальная электронная архитектура зависит от производителя: отдельные функциональные узлы могут быть объединены в специализированной микросхеме. Поэтому приведенная структура описывает принцип устройства, а не обязательный набор самостоятельных компонентов каждой модели.

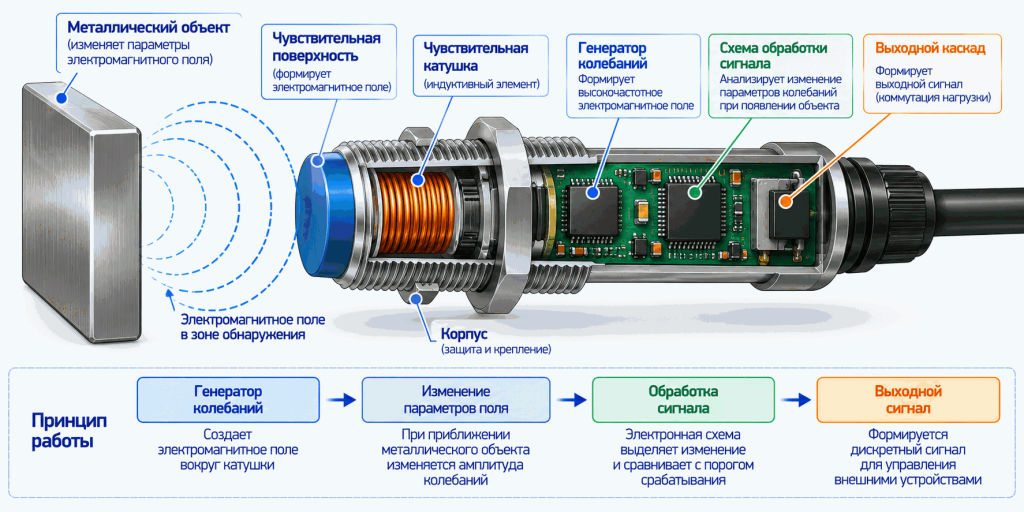

Основные элементы индуктивного датчика: чувствительная катушка, генератор, схема обработки сигнала и выходной каскад.

Принцип работы индуктивного датчика

Принцип работы индуктивного датчика основан на взаимодействии переменного электромагнитного поля с металлическим объектом. При приближении металла изменяются электрические параметры чувствительной системы. Электронная схема регистрирует это изменение и формирует сигнал обнаружения.

Формирование электромагнитного поля

В распространенных генераторных датчиках чувствительная катушка входит в состав колебательной системы. Переменный ток, создаваемый генератором, формирует вокруг катушки переменное магнитное поле.

Часть этого поля распространяется перед рабочей поверхностью датчика, образуя область, в которой возможно обнаружение металлического объекта. Размеры и форма области чувствительности зависят от конструкции катушки, магнитопровода и других элементов датчика. Фактическая возможность обнаружения определяется также характеристиками металлической мишени.

Поле не имеет резкой физической границы. Зона срабатывания определяется тем, при каком положении объекта изменение параметров чувствительной системы становится достаточным для переключения выхода.

Влияние металлического объекта на колебательную систему

Когда металлический объект приближается к чувствительной поверхности, переменное магнитное поле взаимодействует с его материалом. В электропроводящем металле возникают вихревые токи – замкнутые электрические токи, индуцируемые изменяющимся магнитным полем. Они вызывают потери энергии в материале и влияют на электрические параметры катушки.

В распространенных генераторных датчиках приближение металлической мишени приводит к увеличению потерь в колебательной системе и изменению амплитуды колебаний. По этому изменению электроника определяет присутствие объекта. Электропроводность влияет на возникновение вихревых токов, а магнитная проницаемость – на распределение поля и параметры чувствительной системы.

Поэтому ферромагнитная сталь и немагнитные цветные металлы могут вызывать разную реакцию одного и того же датчика. Обнаружение не обязательно связано с полным прекращением генерации: в зависимости от конструкции контролируются амплитуда, потери или другие параметры колебательной системы.

Формирование выходного сигнала

Электронная схема контролирует параметры чувствительной системы и сравнивает их с установленным порогом. Когда металлический объект приближается настолько, что контролируемый параметр достигает порогового значения, выход датчика изменяет состояние. Это позволяет передать информацию о наличии объекта в систему управления.

После удаления металла параметры колебательной системы возвращаются к исходным значениям. Обратное переключение обычно происходит при другом положении объекта благодаря гистерезису – разнице между точками срабатывания и возврата. Он предотвращает многократное переключение при небольших колебаниях детали около границы обнаружения.

Последовательность работы: генератор колебаний → переменное электромагнитное поле → взаимодействие с металлом → изменение параметров колебаний → обработка сигнала → переключение выхода.

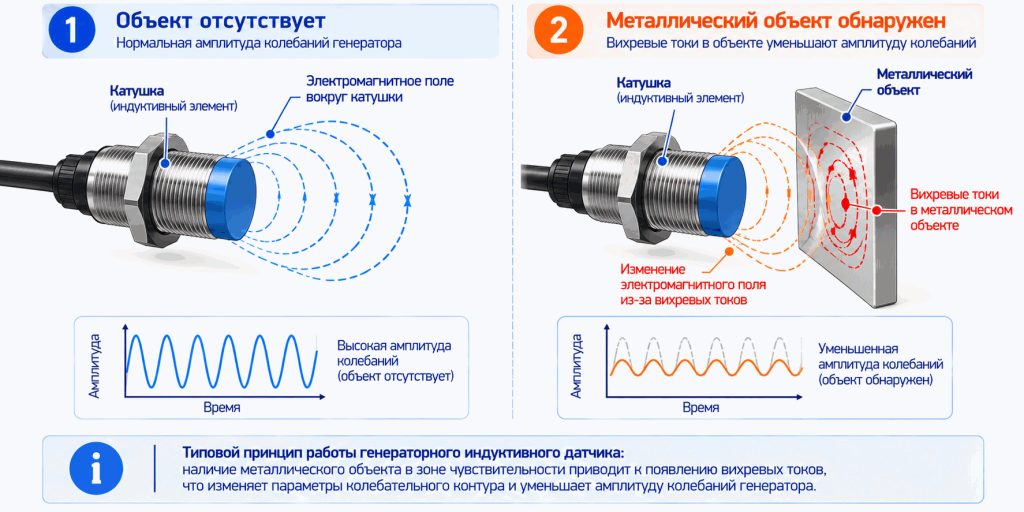

При приближении металла вихревые токи изменяют параметры колебательной системы, что позволяет датчику обнаружить объект.

На что реагирует индуктивный датчик

Индуктивный датчик приближения реагирует на металлические объекты, способные взаимодействовать с переменным электромагнитным полем его чувствительной системы. Обычные промышленные модели обнаруживают как ферромагнитные, так и многие цветные металлы. Однако расстояние срабатывания на разных материалах может существенно отличаться.

Черные металлы

К черным металлам относятся железо и сплавы на его основе, включая различные стали. Ферромагнитные материалы обладают магнитными свойствами, которые влияют на распределение поля чувствительной катушки. Одновременно в электропроводящем металле возникают вихревые токи, вызывающие дополнительные потери энергии. Совместное действие этих факторов определяет реакцию датчика.

Для многих стандартных индуктивных датчиков номинальное расстояние срабатывания устанавливается при испытании со стандартной стальной мишенью определенных размеров и свойств. Паспортное значение нельзя автоматически переносить на другие металлы или детали произвольной формы.

Цветные металлы

Индуктивные датчики могут обнаруживать алюминий, медь, латунь и другие электропроводящие цветные металлы. Хотя алюминий и медь не являются ферромагнитными в обычных условиях применения, переменное магнитное поле индуцирует в них вихревые токи. Эти токи изменяют параметры чувствительной системы и позволяют обнаружить объект.

У многих стандартных датчиков расстояние срабатывания на цветных металлах меньше, чем на эталонной стальной мишени. Однако степень различия зависит от частоты работы, конструкции датчика, электропроводности материала и геометрии объекта.

Существуют специализированные индуктивные датчики с уменьшенной зависимостью расстояния срабатывания от материала. Для ряда таких моделей коэффициент коррекции может быть близок к единице для нескольких распространенных металлов. Это не универсальное свойство: возможность обнаружения и расстояние необходимо проверять по документации конкретной модели.

Реагирует ли индуктивный датчик на пластик, дерево и стекло

Обычные индуктивные датчики приближения не предназначены для непосредственного обнаружения пластика, дерева, стекла и других типичных непроводящих неметаллических материалов. Такие объекты обычно не создают характерного для металлической мишени взаимодействия с переменным магнитным полем, необходимого для срабатывания стандартного датчика.

Объект с металлическими включениями, электропроводящим покрытием или установленной металлической меткой может обнаруживаться за счет этих элементов. Например, пластиковый механизм можно контролировать индуктивным датчиком, если на его подвижной части предусмотрена подходящая металлическая мишень.

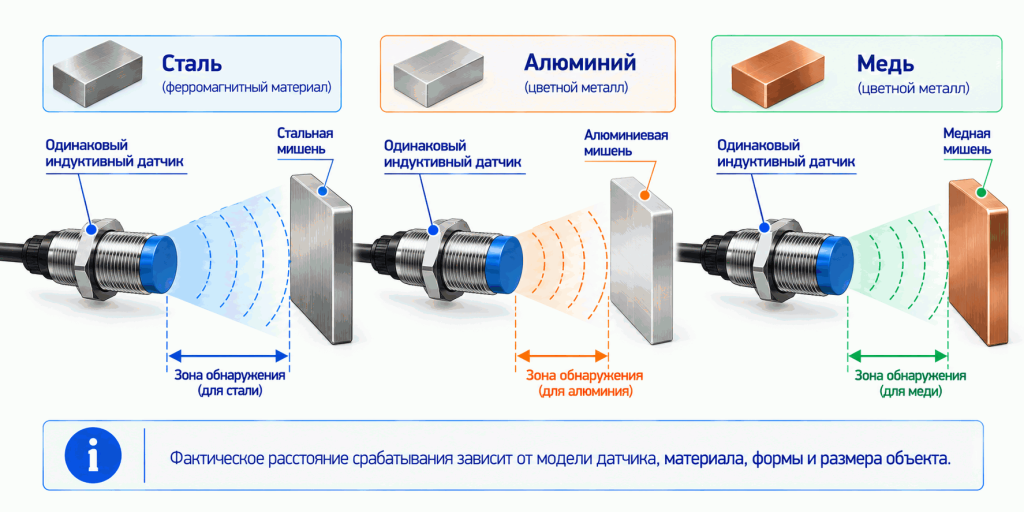

Индуктивный датчик обнаруживает черные и цветные металлы, но расстояние срабатывания зависит от материала и конструкции датчика.

От чего зависит расстояние срабатывания индуктивного датчика

Расстояние срабатывания – это расстояние между чувствительной поверхностью датчика и металлическим объектом, при котором происходит переключение выхода в установленных условиях. В технической документации указывается номинальное расстояние срабатывания для предусмотренной испытательной мишени. Фактическое обнаружение в оборудовании может отличаться от паспортного значения.

Например, датчик с номинальным расстоянием, установленным для стандартной стальной пластины, может обнаруживать небольшую алюминиевую деталь на меньшем расстоянии. Причина заключается одновременно в свойствах материала и отличии размеров мишени от условий испытания.

Поэтому при выборе датчика необходимо ориентироваться не только на номинальное расстояние, но и на гарантированные характеристики обнаружения в конкретных условиях. Для нестандартных материалов и геометрии объекта следует учитывать рекомендации производителя и при необходимости подтверждать работоспособность на реальной детали. Не следует использовать номинальное расстояние как гарантированную рабочую дистанцию без учета допусков и условий эксплуатации.

Применение индуктивных датчиков в промышленности

Индуктивные датчики применяются в автоматизированных системах, где необходимо обнаруживать металлические детали или определять положение механизмов без физического контакта.

Контроль положения механизмов. Датчик фиксирует приближение металлического элемента к заданной позиции. Сигнал используют для подтверждения достижения механизмом определенного положения.

Конвейерные линии. Индуктивный датчик обнаруживает металлические изделия, проходящие через контрольную точку. Сигналы могут использоваться для подсчета деталей или синхронизации технологических операций.

Станочное оборудование. Датчики применяют для определения положения подвижных узлов, фиксации наличия металлической заготовки и контроля выполнения отдельных операций.

Автоматизированные производственные линии. Устройства подтверждают наличие металлической детали в рабочей зоне перед запуском следующего этапа технологического процесса.

Системы управления на базе ПЛК. Выходной сигнал датчика поступает на совместимый вход контроллера. Программа ПЛК использует информацию о наличии или положении объекта для выполнения алгоритма управления.

Во всех перечисленных случаях индуктивный датчик фиксирует достижение условия обнаружения. Обычная дискретная модель не измеряет точное расстояние до объекта на всем диапазоне перемещения.

Преимущества и ограничения индуктивных датчиков

Индуктивные датчики подходят для многих задач контроля металлических объектов, однако их возможности определяются физическим принципом работы и характеристиками конкретной модели.

Отсутствие механического контакта исключает износ, связанный непосредственно с нажатием контролируемого объекта на датчик. Однако электронные компоненты, кабель и корпус остаются подвержены старению и внешним воздействиям.

Индуктивные датчики могут устойчиво работать в условиях, неблагоприятных для некоторых других технологий обнаружения, но это не означает полной нечувствительности к температуре, электромагнитным помехам или особенностям установки.

Выбор индуктивного датчика оправдан, когда требуется обнаруживать металлический объект на расстоянии, соответствующем характеристикам устройства, без механического взаимодействия с деталью. Подходящие исполнения представлены в каталоге бесконтактных датчиков. При выборе необходимо проверить характеристики обнаружения конкретного металла и условия эксплуатации.
