Электронное или механическое реле давления: что лучше выбрать

Универсально лучшего типа реле давления нет. Механическое обычно выбирают за простоту конструкции и доступность, электронное – когда важны удобная настройка, индикация и дополнительные функции автоматики. Конкретный выбор зависит от характеристик насоса, схемы водоснабжения, рабочего давления и необходимых функций защиты.

Сравнивать только тип устройства недостаточно. Два механических или два электронных реле могут заметно различаться по допустимому давлению, коммутационной способности, алгоритму работы и дополнительным функциям. Поэтому сначала проверяют совместимость с системой, а затем сравнивают удобство и стоимость.

Чем электронное реле отличается от механического

Главное отличие электронного реле давления от механического – способ контроля давления и формирования команды на включение или отключение насоса.

В механическом реле давление воздействует на мембрану или другой чувствительный элемент. Пружинно-контактный механизм переключает электрические контакты при достижении заданных порогов.

В электронном реле давление контролирует датчик, а решение об управлении насосом принимает электронная схема. В зависимости от модели она может учитывать не только давление, но и проток, задержки и другие условия.

Подробно устройство обоих типов рассматривается в статье «Как работает реле давления: принцип работы и устройство».

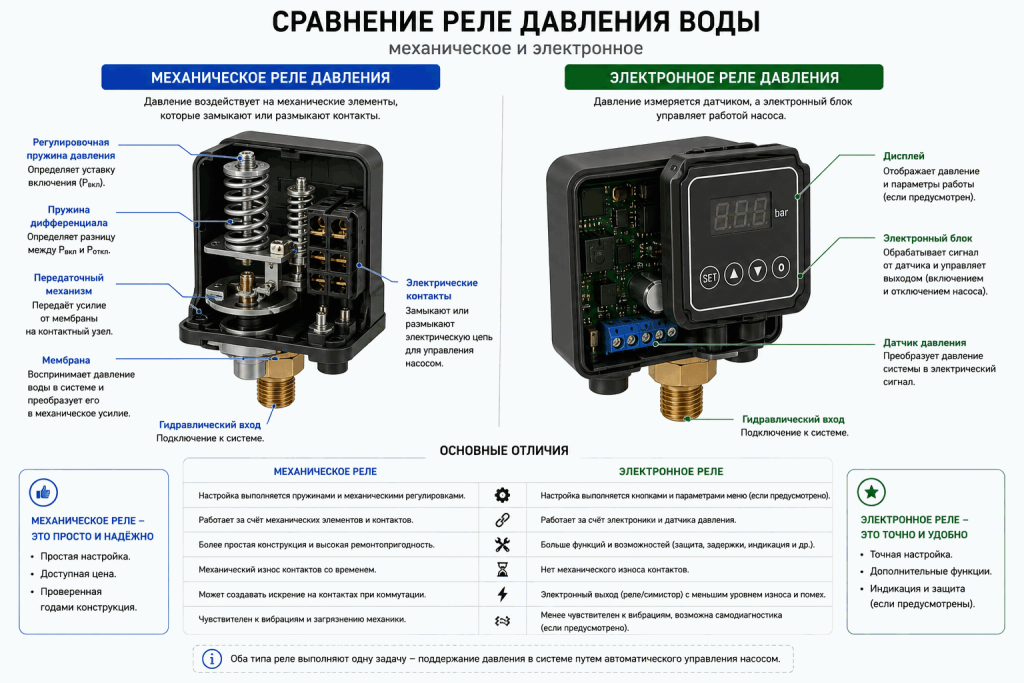

Сравнение устройства механического и электронного реле давления. В механическом реле давление воздействует на мембрану и пружинно-контактный механизм, а в электронном измеряется датчиком и обрабатывается электронным блоком; дисплей и дополнительные функции зависят от конкретной модели.

Сравнение электронного и механического реле

При выборе важнее сравнивать не количество функций, а соответствие устройства конкретной системе. Механическое реле обычно обеспечивает базовое пороговое управление, тогда как электронные модели могут предлагать дополнительные возможности, но их набор и алгоритм работы необходимо проверять по документации.

Электронное реле нельзя автоматически считать более точным только из-за цифрового интерфейса. Реальная точность зависит от датчика, электроники, дискретности задания и характеристик конкретной модели. Практическое преимущество многих электронных устройств – более наглядное задание и отображение параметров.

Плюсы и минусы механического реле

Механическое реле подходит прежде всего для систем, где требуется простое автоматическое включение и отключение насоса по порогам давления.

К его преимуществам относятся:

• относительно простая конструкция;
• обычно более доступная стоимость;
• понятный принцип работы;
• широкий выбор моделей;
• удобное применение в классических системах с гидроаккумулятором.

Основные ограничения – механическая регулировка уставок, необходимость контролировать фактическое давление по манометру и небольшой набор дополнительных функций. Защита от сухого хода у обычного механического реле давления, как правило, отсутствует и при необходимости реализуется отдельно.

Простота конструкции сама по себе не означает, что любое механическое реле надежнее электронного. Срок службы зависит от качества конкретного устройства, соответствия электрической нагрузке, частоты коммутаций и условий эксплуатации.

Плюсы и минусы электронного реле

Электронное реле имеет смысл рассматривать, когда кроме базового управления насосом важны удобная настройка, отображение параметров или дополнительные алгоритмы автоматики.

У многих моделей значения задаются через кнопки или другой интерфейс, а параметры отображаются на дисплее. В зависимости от исполнения могут быть предусмотрены защита от сухого хода, контроль протока, задержки, автоматический перезапуск и другие функции.

Ограничения – более сложная электроника, обычно более высокая стоимость и необходимость учитывать алгоритм конкретной модели. Одно устройство может работать по Pвкл и Pоткл, другое – запускать насос по давлению, а останавливать по прекращению протока или иному условию.

Поэтому наличие дисплея, защиты от сухого хода или независимо задаваемого Pоткл нельзя считать обязательным свойством электронного реле. Особенности изменения параметров рассматриваются в статье «Как настроить электронное реле давления воды».

Что выбрать для системы с гидроаккумулятором

Для классической системы «насос + гидроаккумулятор + манометр» механическое реле остается простым функциональным вариантом, если требуется обычное управление насосом между Pвкл и Pоткл.

Электронное устройство целесообразно выбирать, если нужны дополнительные функции, цифровая индикация или более удобное задание доступных параметров. Однако наличие электроники само по себе не делает устройство более подходящим для гидроаккумулятора.

Перед покупкой электронного реле нужно проверить, допускает ли производитель работу с гидроаккумулятором и соответствует ли алгоритм устройства требуемой схеме. Некоторые электронные контроллеры работают по другой логике и не являются прямой функциональной заменой классического реле.

Согласование давления в баке с порогами автоматики рассматривается в статье «Как настроить реле давления с гидроаккумулятором».

Когда лучше механическое реле

Механическое реле рационально выбирать, когда требуется базовая автоматика запуска и остановки насоса, используется классическая система с гидроаккумулятором, дополнительные электронные функции не нужны, а важны простота и стоимость.

Такой вариант особенно логичен, если необходимая защита насоса уже реализована отдельным устройством или предусмотрена другой автоматикой системы.

Когда лучше электронное реле

Электронное реле стоит рассматривать, когда важны удобное задание параметров, их индикация или дополнительные функции управления и защиты.

Преимущество возникает только тогда, когда конкретная модель действительно имеет нужные функции. Например, при необходимости защиты от сухого хода нужно проверить не только ее наличие, но и принцип срабатывания, условия перезапуска и соответствие источнику воды и насосу.

Место под схему

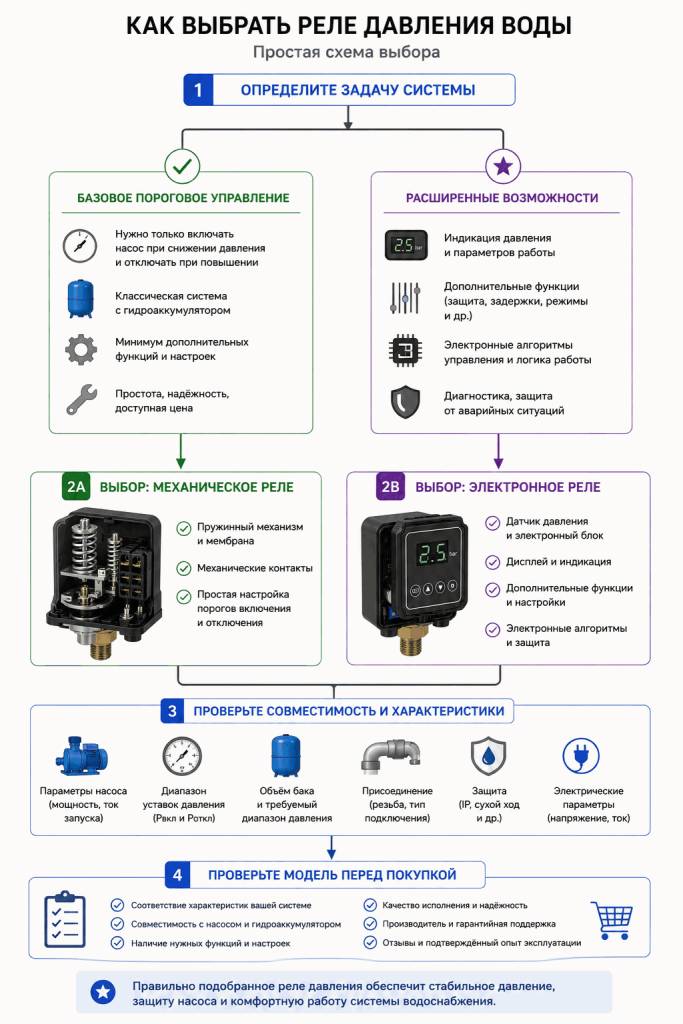

Описание: простая схема выбора. Ветка «базовое пороговое управление + классическая система с гидроаккумулятором + минимум дополнительных функций» ведет к механическому реле. Ветка «индикация + дополнительные функции + электронные алгоритмы» ведет к электронному. Финальный шаг – проверка характеристик конкретной модели.

Промпт: Техническая схема выбора реле давления воды: базовое пороговое управление, простота и классическая система с гидроаккумулятором → механическое реле; индикация, дополнительные функции и электронные алгоритмы → электронное реле; финальная проверка совместимости с насосом и системой, русские подписи, белый фон.

Какое реле давления выбрать

Выбор реле давления начинают с требований системы, а не с решения «электронное или механическое». Тип устройства имеет смысл сравнивать только среди моделей, которые подходят по основным техническим параметрам.

1. Определите тип насоса и его рабочие характеристики.
2. Определите требуемый диапазон давления и проверьте допустимое рабочее давление реле.
3. Проверьте допустимую коммутационную нагрузку с учетом типа нагрузки и требований производителя насоса и реле. Номинальный ток контактов нельзя оценивать только по мощности двигателя; для электродвигателя важны пусковой ток и допустимая категория/условия коммутации. Если прямое управление не допускается, применяют подходящий контактор или другую предусмотренную схему управления.
4. Определите, используется ли гидроаккумулятор и совместим ли с ним алгоритм выбранного устройства.
5. Решите, нужна ли защита от сухого хода и каким способом она должна определять аварийный режим.
6. Определите необходимость дисплея, задержек, автоматического перезапуска и других функций.
7. Сравните подходящие модели по характеристикам, алгоритму работы и полной стоимости требуемой автоматики, а не только по типу реле.

Такой подход исключает ситуацию, когда устройство удобно по интерфейсу, но не соответствует давлению, электрической нагрузке или логике конкретной системы. Схемы монтажа и коммутации рассматриваются отдельно в статье «Как подключить реле давления к насосу».
