Что такое частотный преобразователь: как работает и для чего нужен

Частотный преобразователь (ПЧ, частотник) – электронное устройство для управления электродвигателем. Он преобразует электрическую энергию и формирует на выходе питание с регулируемыми параметрами, прежде всего с требуемой частотой, благодаря чему можно управлять скоростью и режимом работы двигателя.

ПЧ нужен не только для регулирования оборотов. В зависимости от типа двигателя, нагрузки, алгоритма управления и возможностей конкретного преобразователя он позволяет управлять разгоном и торможением, производительностью оборудования, поддерживать технологические параметры и интегрировать электропривод в систему автоматизации.

Что такое частотник простыми словами

Частотник – это устройство, которое устанавливается в цепи питания между электрической сетью и электродвигателем и формирует для двигателя управляемое питание.

Упрощенно работу системы можно представить так: сеть → частотный преобразователь → управляемое питание → электродвигатель.

Обычная электрическая сеть имеет фиксированную номинальную частоту. ПЧ получает питание от сети, преобразует его и формирует на выходе напряжение и ток с параметрами, соответствующими выбранному режиму управления. Для распространенных ПЧ выход инвертора формируется методом импульсной модуляции, поэтому его мгновенная форма не обязана быть синусоидальной; для понимания работы привода важны выходная частота, действующие электрические величины и алгоритм управления.

Термины «частотный преобразователь», «преобразователь частоты» и сокращение «ПЧ» в контексте регулируемого электропривода обычно обозначают один класс устройств. «Частотник» – распространенное неформальное название.

Важно различать три величины: частота питающей сети, выходная электрическая частота ПЧ и частота вращения двигателя – это не одно и то же. ПЧ формирует электрические параметры питания, а механическая скорость определяется конструкцией двигателя, выходной частотой, алгоритмом управления и нагрузкой.

Для чего нужен частотный преобразователь

Частотный преобразователь нужен для управляемой работы электродвигателя. Его применяют, когда оборудование должно не только включаться и выключаться, но и изменять скорость, производительность или другой параметр в соответствии с технологической задачей.

С помощью ПЧ можно:

• изменять скорость вращения двигателя;
• выполнять управляемый разгон и торможение;
• регулировать производительность оборудования;
• поддерживать заданный технологический параметр в составе системы автоматического регулирования;
• реализовывать предусмотренные ПЧ режимы управления электроприводом;
• обмениваться командами и данными с системой автоматизации, если это предусмотрено интерфейсами устройства;
• использовать функции контроля и защиты, реализованные в конкретной модели.

Набор возможностей зависит от преобразователя. Нельзя считать, что любой ПЧ имеет одинаковые интерфейсы, алгоритмы управления, функции защиты, торможения или встроенный регулятор технологического параметра.

Что дает частотный преобразователь

Практический эффект применения ПЧ зависит от оборудования и режима его работы. Главное преимущество – возможность изменять режим механизма через управляемый электропривод, а не ограничиваться прямым пуском и остановом двигателя.

Например, регулируемый привод позволяет изменять подачу насоса, производительность вентилятора или скорость конвейера в соответствии с текущей потребностью.

Управляемый разгон обычно снижает пусковой ток двигателя и механический удар по сравнению с прямым пуском от сети. Конкретный эффект зависит от двигателя, нагрузки, времени разгона, алгоритма управления и требований к пусковому моменту.

Еще одна возможная задача – снижение энергопотребления. Особенно это актуально для насосов и вентиляторов с переменной потребностью: если технологический процесс допускает уменьшение скорости, производительность можно регулировать самим приводом вместо постоянной работы на полной скорости с дросселированием или иным ограничением потока.

Установка ПЧ сама по себе не гарантирует экономию электроэнергии. Энергетический и экономический эффект зависит от характеристики нагрузки, диапазона регулирования, рабочего цикла, КПД двигателя и преобразователя и способа, которым производительность регулировалась до установки ПЧ.

Как устроен частотный преобразователь

Для распространенных ПЧ с промежуточным звеном постоянного тока типовую функциональную структуру можно представить так: электрическая сеть → выпрямитель → звено постоянного тока → инвертор → электродвигатель.

Выпрямитель преобразует входное переменное напряжение в постоянное. Звено постоянного тока служит промежуточной цепью между входным и выходным преобразованием и обычно содержит элементы накопления и фильтрации энергии. Инвертор с силовыми полупроводниковыми ключами формирует управляемое выходное напряжение для двигателя.

Работой силовой части управляет электронная система. Она формирует команды инвертору в соответствии с заданием, параметрами двигателя, выбранным алгоритмом и сигналами обратной связи, если они используются. ПЧ также может иметь панель оператора, дискретные и аналоговые входы и выходы и интерфейсы связи.

Такая структура типична для широко применяемых преобразователей частоты с DC-звеном, но не является единственно возможной архитектурой всех преобразователей.

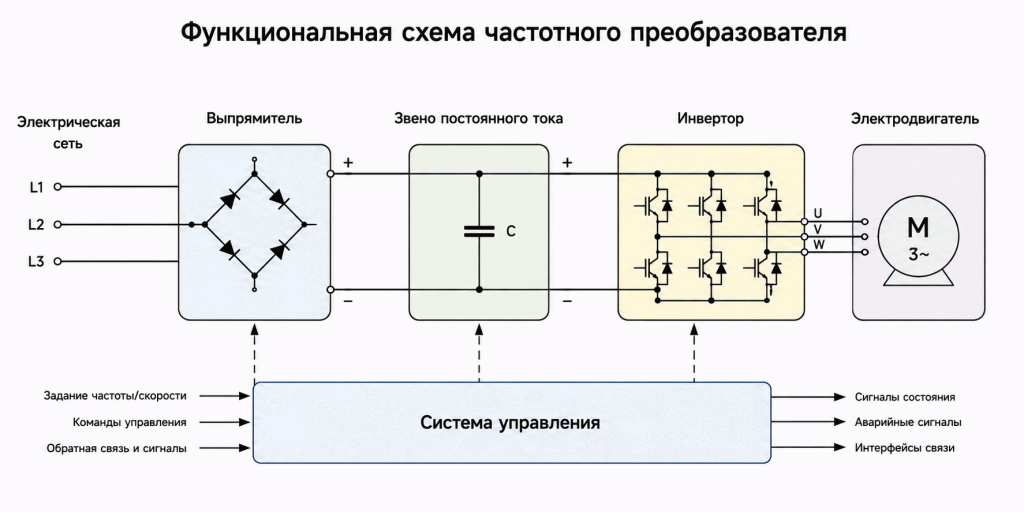

Функциональная структура частотного преобразователя с промежуточным звеном постоянного тока: сетевое напряжение поступает на выпрямитель, затем в звено постоянного тока и инвертор, который формирует выходное напряжение для электродвигателя. Система управления контролирует работу преобразователя и управляет силовыми узлами.

Как работает частотный преобразователь

Принцип работы распространенного ПЧ с промежуточным звеном постоянного тока состоит в двойном преобразовании энергии: входное переменное напряжение выпрямляется, а затем инвертор формирует управляемое переменное питание двигателя.

Последовательность выглядит так: напряжение сети → выпрямление → звено постоянного тока → инверторное формирование выходного напряжения → электродвигатель.

ПЧ не просто «уменьшает напряжение» и не передает частоту сети на двигатель напрямую. Система управления задает последовательность переключения силовых ключей и тем самым формирует требуемую выходную частоту и связанные электрические параметры. Это изменяет электромагнитный режим двигателя, а в результате – его скорость и доступный момент в пределах возможностей двигателя, преобразователя и нагрузки.

Для сравнительно простых задач с асинхронными двигателями может применяться скалярное управление, например с заданной зависимостью напряжения от частоты. Для задач, где важнее точность регулирования скорости или момента и динамика, применяют векторные алгоритмы. Конкретные возможности зависят от модели ПЧ и двигателя.

Общий принцип можно представить цепочкой: задание режима → система управления ПЧ → формирование выходных параметров → электродвигатель → требуемый режим механизма.

Как частотный преобразователь регулирует обороты двигателя

ПЧ регулирует скорость двигателя прежде всего путем изменения выходной электрической частоты и управления сопутствующими параметрами в соответствии с выбранным алгоритмом.

Для асинхронного двигателя синхронная частота вращения магнитного поля определяется выражением nₛ = 60f / p, где nₛ – синхронная частота вращения, об/мин; f – электрическая частота питания статора, Гц; p – число пар полюсов.

При неизменном числе полюсов уменьшение f снижает синхронную скорость поля, а увеличение f повышает ее. Но фактическая скорость ротора асинхронного двигателя под нагрузкой ниже синхронной из-за скольжения. Поэтому значение выходной частоты ПЧ нельзя напрямую приравнивать к определенному числу оборотов без учета конструкции двигателя, нагрузки и алгоритма управления.

Кроме частоты ПЧ управляет напряжением и током в рамках выбранного алгоритма. Это необходимо для формирования требуемого магнитного потока и момента. При работе выше номинальной частоты двигателя возможности по моменту могут ограничиваться напряжением питания и режимом ослабления поля, поэтому увеличение частоты не означает неограниченного роста скорости и мощности.

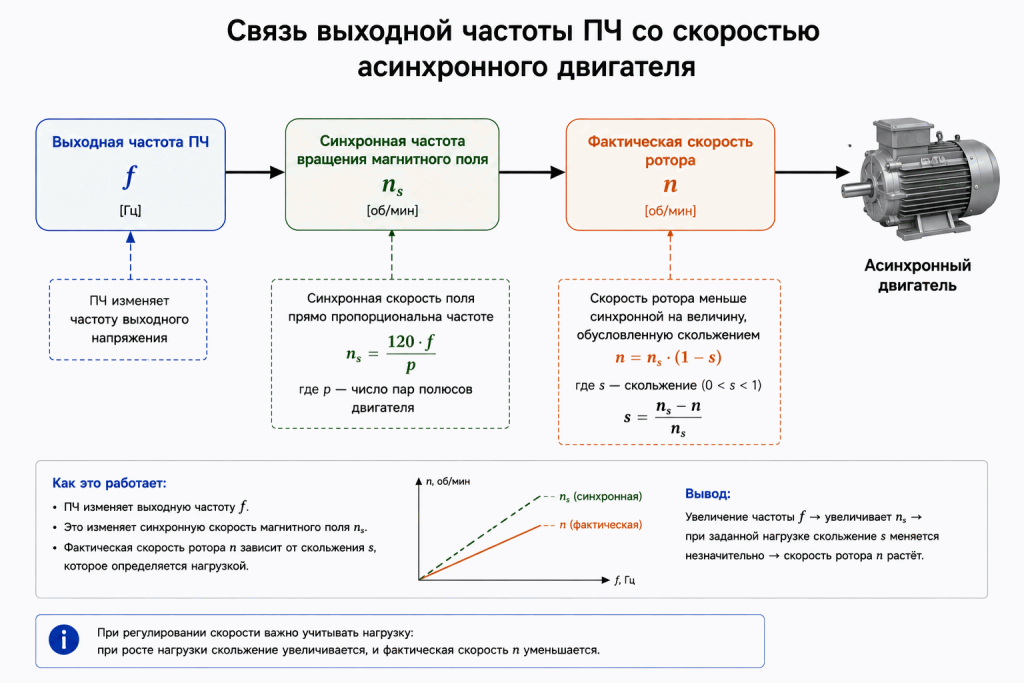

Регулирование скорости асинхронного двигателя частотным преобразователем: изменение выходной частоты f изменяет синхронную скорость вращения магнитного поля nₛ. Фактическая скорость ротора n несколько отличается от синхронной из-за скольжения, величина которого зависит в том числе от нагрузки двигателя.

Как работает ПЧ с асинхронным двигателем

При работе с асинхронным двигателем ПЧ получает питание от сети и формирует для двигателя управляемое выходное питание. Система управления задает требуемую частоту и другие параметры в соответствии с выбранным режимом.

При команде на пуск преобразователь может увеличивать заданную частоту по установленной рампе разгона, одновременно управляя напряжением и током. Это позволяет разгонять двигатель без характерного для прямого подключения к сети пускового режима.

При изменении задания ПЧ изменяет режим двигателя, а при остановке может выполнять управляемое замедление. Однако способность затормозить механизм за заданное время зависит от инерции нагрузки и способа отвода или переработки энергии торможения; некоторым приводам нужны дополнительные тормозные средства.

Для корректной работы в ПЧ задают необходимые паспортные параметры двигателя и выбирают подходящий алгоритм управления. Подробная настройка относится к отдельной статье о настройке ПЧ на электродвигатель.

Как работает частотный преобразователь для насоса

В насосной системе частотный преобразователь изменяет скорость электродвигателя насоса, вследствие чего меняются подача, напорная характеристика насоса и рабочая точка системы. Конкретная зависимость определяется типом насоса и гидравлической системой.

В простом варианте оператор или система автоматики задает требуемую скорость. В автоматизированной системе, например при поддержании давления, датчик измеряет давление и передает сигнал встроенному регулятору ПЧ либо внешнему контроллеру. Регулятор сравнивает измеренное значение с уставкой и изменяет задание приводу.

Контур можно представить так: датчик давления → измеренное значение → регулятор → ПЧ → двигатель насоса → изменение скорости → изменение давления → датчик давления.

При увеличении водоразбора давление может снижаться, и регулятор повышает скорость насоса в пределах допустимого режима. При уменьшении потребления скорость может быть снижена. Это позволяет поддерживать давление без постоянной работы двигателя на максимальной скорости, если насос, ПЧ и система рассчитаны на такой режим.

Не каждый ПЧ способен самостоятельно реализовать такой контур. Для непосредственного приема сигнала датчика и поддержания давления нужны подходящий вход и функция регулирования, например встроенный ПИД-регулятор; иначе используется внешний контроллер. Подключение и настройка насосного ПЧ относятся к отдельным материалам.

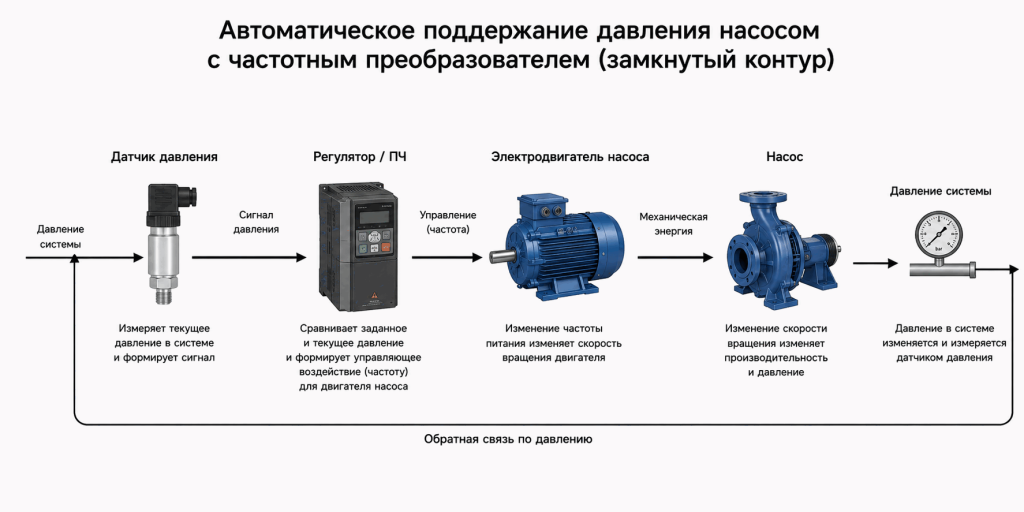

Замкнутый контур поддержания давления: датчик измеряет текущее давление, регулятор или ПЧ сравнивает его с заданным значением и изменяет частоту питания двигателя насоса. Изменение скорости насоса влияет на давление в системе, которое снова измеряется датчиком и поступает в контур обратной связи.

Где применяются частотные преобразователи

Частотные преобразователи применяются там, где требуется регулируемый электропривод. Типичные примеры – насосы, вентиляторы, компрессоры, конвейеры, станочное оборудование и технологические линии.

В водоснабжении ПЧ используют для изменения производительности насоса и автоматического регулирования давления. В вентиляции изменение скорости вентилятора позволяет адаптировать расход воздуха к требуемому режиму. На конвейерах частотное управление применяется для задания и изменения скорости движения. Для компрессоров и станочного оборудования требования к диапазону скоростей, моменту и динамике могут существенно отличаться.

Конкретные требования к преобразователю определяются типом двигателя, характером нагрузки и задачей технологического процесса.

Когда частотный преобразователь действительно нужен

Применение ПЧ технически оправдано прежде всего тогда, когда технологическому процессу требуется регулируемый электропривод.

Частотный преобразователь целесообразно рассматривать, если требуется:

• изменять скорость двигателя;
• регулировать производительность механизма;
• обеспечить управляемый разгон или замедление;
• автоматически поддерживать технологический параметр;
• интегрировать электропривод в систему автоматики;
• реализовать предусмотренные конкретным ПЧ функции управления и контроля.

Если двигатель должен постоянно работать в одном режиме и регулирование технологически не требуется, установка ПЧ должна иметь отдельное техническое обоснование. Возможными причинами могут быть требования к пуску, автоматизации или технологическому управлению, но само наличие преобразователя не делает систему автоматически более эффективной.

Что важно учитывать при использовании ПЧ

Частотный преобразователь выбирают и применяют как часть системы «сеть – ПЧ – двигатель – механизм», а не как универсальное устройство, которое можно подключить к любому двигателю без проверки характеристик.

Необходимо учитывать тип двигателя, напряжение питания ПЧ и номинальное напряжение двигателя, номинальный ток, способ соединения обмоток, характер нагрузки и требуемый диапазон регулирования. Совместимость оценивают по документации двигателя и преобразователя; одного совпадения мощности в киловаттах недостаточно.

При длительной работе самовентилируемого двигателя на низкой скорости его охлаждение может ухудшаться, поскольку установленный на валу вентилятор также вращается медленнее. Допустимый момент и длительность работы в таком режиме определяют по характеристикам двигателя; при необходимости применяют независимое охлаждение или иной двигатель.

Также важны алгоритм управления, корректно заданные паспортные параметры двигателя, монтаж и охлаждение ПЧ, защитное заземление, требования к силовым кабелям и электромагнитной совместимости. Длина моторного кабеля, необходимость выходных фильтров и другие ограничения определяются документацией конкретного ПЧ и двигателя.
