Чем отличается двигатель для частотного преобразователя от обычного

Для работы с частотным преобразователем не всегда нужен специальный электродвигатель. Многие асинхронные двигатели могут работать от ПЧ, но частотное регулирование предъявляет дополнительные требования к изоляции, охлаждению и допустимому диапазону скоростей. В тяжелых режимах может потребоваться двигатель, рассчитанный на питание от преобразователя частоты, или дополнительные технические решения.

Поэтому важнее не делить двигатели на «обычные» и «для ПЧ», а проверить совместимость конкретного двигателя с преобразователем и требуемым режимом.

Нужен ли специальный двигатель для частотного преобразователя

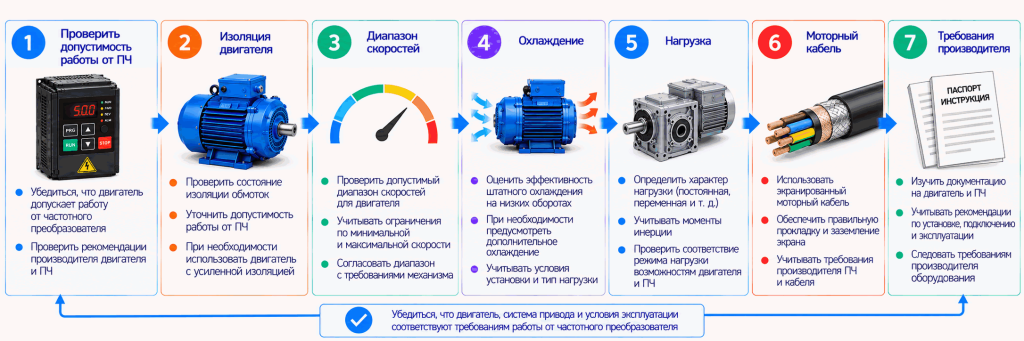

Обычный асинхронный двигатель во многих случаях можно использовать с ПЧ, если производитель допускает такой режим. Проверяют:

• электрические характеристики двигателя и ПЧ;
• допустимый диапазон частот и скоростей;
• условия охлаждения и нагрузку;
• требования к изоляции при импульсном питании.

Нельзя считать, что любой асинхронный двигатель без ограничений подходит для ПЧ, но неверно и обратное утверждение, что всегда нужен специальный двигатель. Решение принимают по документации оборудования и режиму привода.

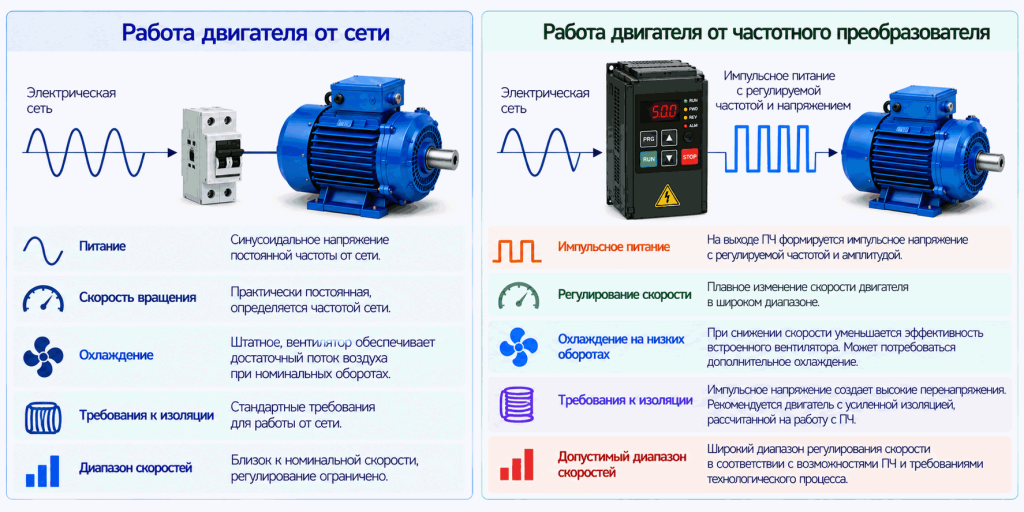

Чем двигатель для работы с ПЧ может отличаться от обычного

Эти особенности не означают, что каждый двигатель для ПЧ конструктивно отличается по всем пунктам. Необходимые меры определяются конкретным приводом.

Изоляция двигателя при питании от ПЧ

Выходное напряжение ПЧ формируется импульсным способом, поэтому воздействие на изоляцию отличается от питания непосредственно от синусоидальной сети. На него влияют параметры преобразователя и двигателя, частота коммутации, длина и свойства моторного кабеля.

При определенных сочетаниях оборудования и длинной моторной линии отражения импульсов могут повышать напряжение на выводах двигателя. Если этого требуют производители, применяют выходной дроссель, dU/dt-фильтр, синусный фильтр или другое решение. Фильтр нужен не всегда.

Охлаждение и работа на низких оборотах

Если двигатель охлаждается вентилятором на валу, при снижении скорости уменьшается и эффективность такого охлаждения. Поэтому длительная работа на малых оборотах с существенной нагрузкой может привести к перегреву.

В зависимости от режима применяют ограничение нагрузки, контроль температуры, независимую вентиляцию или двигатель, рассчитанный на требуемый диапазон регулирования.

Способность ПЧ снижать частоту не означает, что двигатель может длительно развивать требуемый момент на любой низкой скорости. Универсальной минимальной частоты для всех приводов нет.

Работа двигателя выше номинальной скорости

Увеличение выходной частоты ПЧ не означает возможность неограниченно повышать скорость двигателя. Проверяют допустимую механическую скорость, подшипники, балансировку ротора, ограничения приводимого механизма и требования производителя.

Выше области, где ПЧ может поддерживать требуемое соотношение напряжения и частоты, доступный момент двигателя может снижаться. Конкретная граница зависит от двигателя, ПЧ и способа управления, поэтому универсальной максимальной частоты нет.

Подшипниковые токи и дополнительные меры

В некоторых системах с ПЧ токи через подшипники могут повреждать поверхности качения. Риск зависит от конструкции и мощности двигателя, ПЧ, заземления и кабельной системы.

При необходимости применяют изолированные подшипники, заземляющие устройства вала, фильтры или другие решения производителя. Для любого небольшого привода считать такие меры обязательными нельзя.

Когда можно использовать обычный двигатель, а когда нужен специальный

Обычный двигатель может подойти

Обычный асинхронный двигатель подходит, если производитель допускает питание от ПЧ, а скорость, нагрузка, охлаждение и электрические условия находятся в пределах его допустимых характеристик.

Дополнительные требования особенно важны

Особенно внимательно совместимость проверяют при длительной работе на низких оборотах, широком диапазоне регулирования, высокой нагрузке при малой скорости, работе выше номинальной скорости, длинном моторном кабеле и тяжелом динамическом режиме.

В таких условиях могут потребоваться специальное исполнение двигателя, независимая вентиляция, выходной фильтр или другое решение. Универсального набора мер нет – приоритет имеет документация двигателя и ПЧ.
